【FPGA基础学习】状态机思想实现流水灯

目录

一、用状态机实现LED流水灯

1.状态机思想简介

1. 1基本概念

​ 状态机(Finite State Machine, FSM)是一种用于描述系统行为及其状态转换的数学模型。它将系统抽象为有限个状态 ,并通过事件触发 实现状态间的迁移,同时可能伴随特定的动作 。其核心思想是"基于状态的逻辑控制",适用于具有明确阶段性和条件依赖性的系统

1.2.核心要素

​ 现态(Current State):系统当前所处的状态。

​ 事件(Event):触发状态迁移的条件(如用户输入、传感器信号等)

​ 动作(Action):状态迁移时执行的操作(如开启设备、发送数据等)

​ 次态(Next State):事件触发后系统将进入的新状态

1.3分类与模型

​ Moore型:输出仅由当前状态决定(如交通信号灯的红绿灯切换)

​ Mealy型:输出由当前状态和输入共同决定(如网络协议中的应答机制)

​ 确定型(DFA):每个状态对同一事件有唯一迁移路径

​ 非确定型(NFA):同一事件可能触发多个迁移路径,需额外逻辑处理

2.LED流水灯

核心代码如下:

verilog 复制代码
module led_flow(
    input clk,          // 50MHz时钟
    input rst_n,        // 复位信号(低有效)
    output reg [7:0] led
);
    // 状态定义(8个状态)
    localparam [2:0] S0=0, S1=1, S2=2, S3=3, S4=4, S5=5, S6=6, S7=7;
    reg [2:0] state;
    reg [24:0] cnt;
    wire en = (cnt == 25'd24_999_999); // 分频使能

    // 分频计数器
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) cnt <= 0;
        else if (en) cnt <= 0;
        else cnt <= cnt + 1;
    end

    // 状态机主逻辑
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            state <= S0;
            led <= 8'b00000001; // 初始状态S0点亮LED0
        end
        else if (en) begin
            case(state)
              S0: begin led <= 8'b00000010; state <= S1; end  //S0→S1(第2个LED亮)
   			 S1: begin led <= 8'b00000100; state <= S2; end  //S1→S2(第3个LED亮)
              S2: begin led <= 8'b00001000; state <= S3; end  //S2→S3(第4个LED亮)
    		 S3: begin led <= 8'b00010000; state <= S4; end  //S3→S4(第5个LED亮)
   			 S4: begin led <= 8'b00100000; state <= S5; end  //S4→S5(第6个LED亮)
   			 S5: begin led <= 8'b01000000; state <= S6; end  //S5→S6(第7个LED亮)
    		 S6: begin led <= 8'b10000000; state <= S7; end  //S6→S7(第8个LED亮)
   			 S7: begin led <= 8'b00000001; state <= S0; end  //S7→S0(第1个LED亮,循环)
    		default: state <= S0;                          // 默认回到初始状态
            endcase
        end
    end
endmodule

仿真文件编写:

verilog 复制代码
`timescale 1ns / 1ps
module led_flow_tb;
    // 输入信号
    reg clk;          // 50MHz时钟
    reg rst_n;        // 复位信号(低有效)
    // 输出信号
    wire [7:0] led;   // LED输出

    // 实例化被测模块
    led_flow uut (
        .clk(clk),
        .rst_n(rst_n),
        .led(led)
    );

    // 1. 生成50MHz时钟
    initial begin
        clk = 0;
        forever #10 clk = ~clk; // 周期20ns(50MHz)
    end

    // 2. 控制复位信号
    initial begin
        rst_n = 0;    // 初始复位有效
        #100;         // 保持100ns复位
        rst_n = 1;    // 释放复位
        #2000000000;  // 仿真运行2秒(覆盖多个状态循环)
        $finish;      // 结束仿真
    end

    // 3. 监视信号变化
    initial begin
        $monitor("Time=%tns | State=%d | LED=%b", $time, uut.state, led);
    end
endmodule

仿真:

因为我流水灯的周期太长了,没有办法显示全,所以调整分频

verilog 复制代码
  wire en = (cnt == 25'd4_999_999); // 分频使能

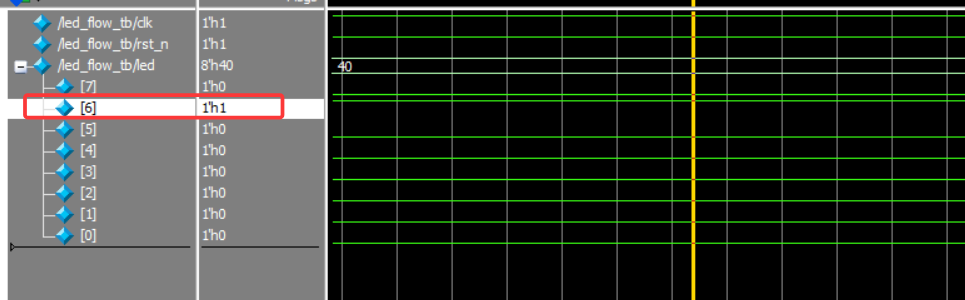

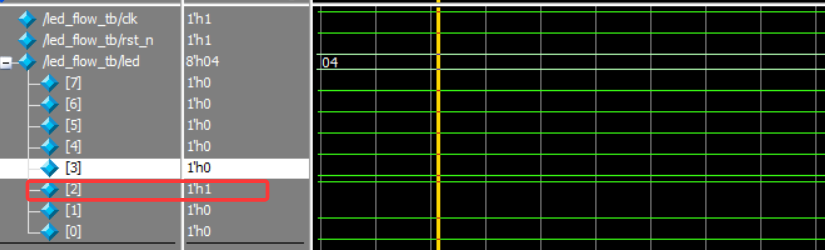

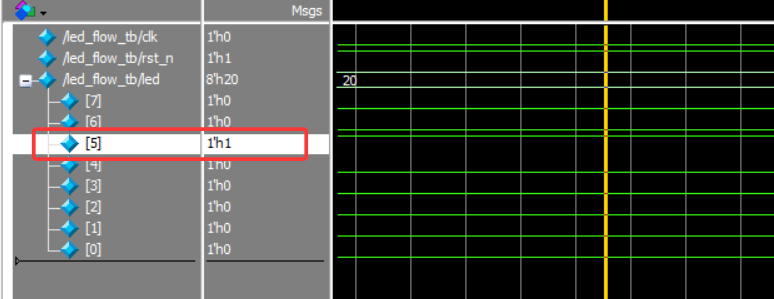

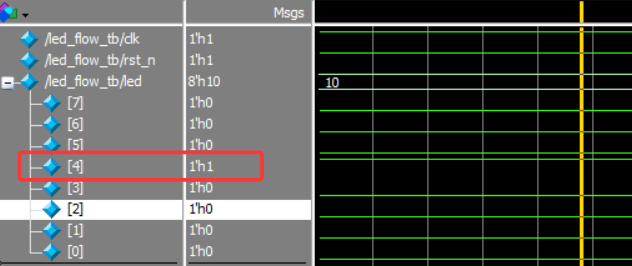

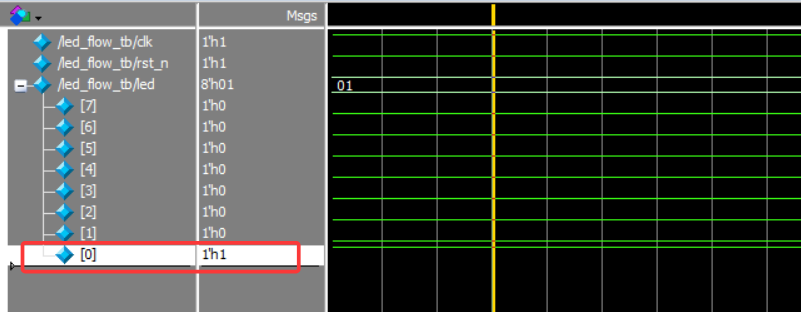

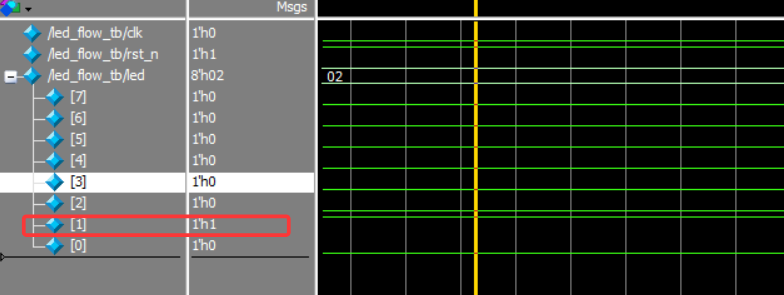

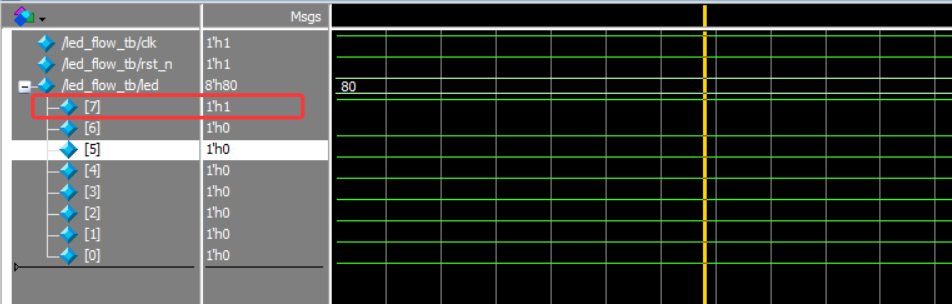

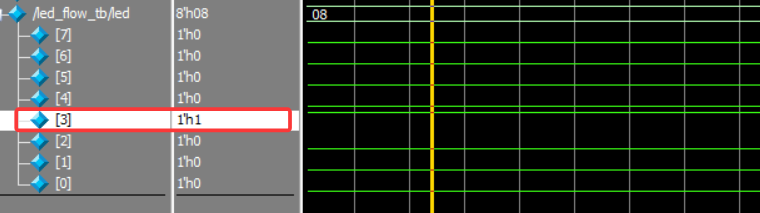

可以看到仿真结果符合预期

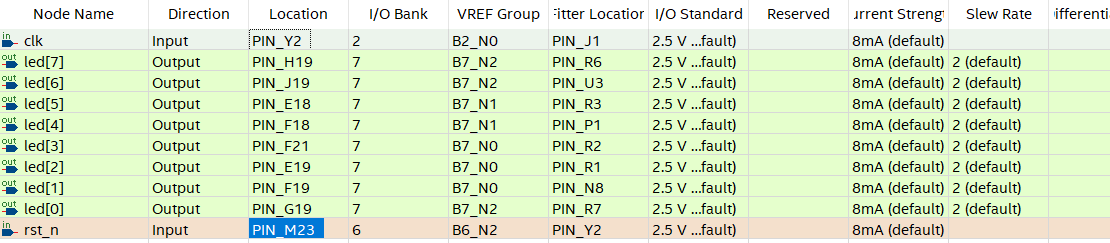

引脚绑定:

实现效果:

led 流水灯状态机思想

二、CPLD与FPGA

1.技术区别
特性 CPLD FPGA
架构 基于乘积项(Product Term)结构,逻辑块较大 基于查找表(LUT)结构,逻辑单元粒度小
资源规模 较小(通常<10万门) 较大(可达数百万门)
时序特性 延时均匀,可预测性强 延时依赖布局布线,需时序约束优化**7
编程方式 非易失性(EEPROM/Flash),无需外部配置 易失性(SRAM),需外部存储器加载配置
功耗 静态功耗低,适合低功耗场景 动态功耗高,适合高性能计算
重构灵活性 配置固定,不支持动态重构 支持实时动态重构
2.应用场景
  • CPLD

    • 控制密集型系统:如接口转换(UART转SPI)、简单状态机、工业控制逻辑
    • 低功耗场景:电池供电设备,需长期稳定运行
    • 快速原型验证:中小规模逻辑的快速实现
  • FPGA

    • 数据密集型系统:图像处理、高速通信(如PCIe)、数字信号处理(DSP)

    • 复杂算法加速:深度学习推理、加密解密算法

    • 可重构计算:航天电子设备需在轨更新功能

3.设计选择建议
  • 若需简单逻辑控制且对成本敏感,选CPLD

  • 若需高性能并行处理或动态重构,选FPGA

三、HDLbits组合逻辑题目

HDLBits(点击进入练习) 是一个专注于 Verilog硬件描述语言(HDL)学习和实践 的在线平台,由多伦多大学开发,旨在通过小型电路设计习题帮助用户:夯实Verilog基础、理解数字电路设计思想(例如状态机设计、时序约束优化等关键概念)、衔接实际项目(平台题目与FPGA开发中的常见模块,如FIFO、接口控制器,高度相关)

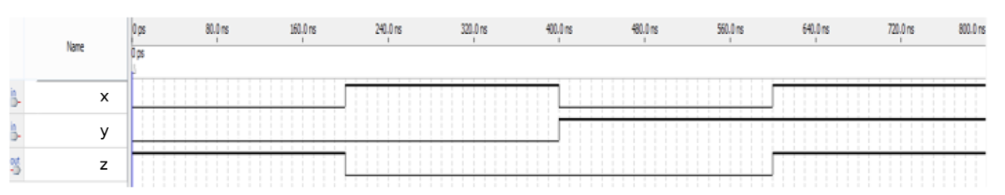

题目1:简单电路B

verilog 复制代码
module top_module ( input x, input y, output z );
	assign z = ~(x ^ y);
endmodule

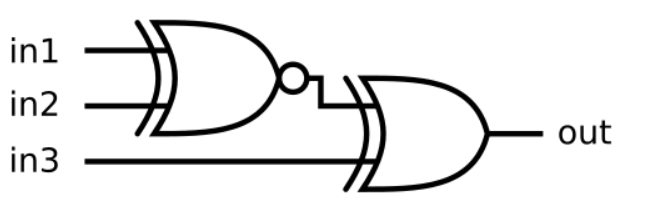

题目2:Two gates

verilog 复制代码
module top_module (
    input in1,
    input in2,
    input in3,
    output out);
    assign out=(~(in1^in2))^in3;
endmodule

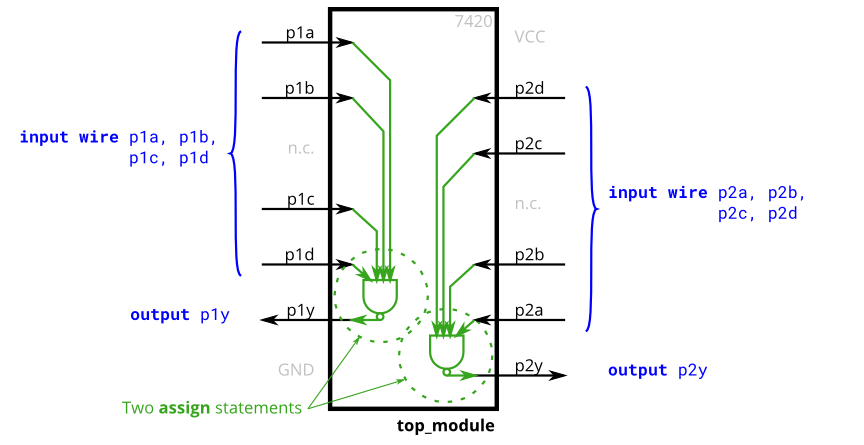

题目3:7420chip

verilog 复制代码
module top_module (
    input p1a, p1b, p1c, p1d,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );
	assign p1y=~(p1a&p1b&p1c&p1d);
    assign p2y=~(p2a&p2b&p2c&p2d);
endmodule

题目4:真值表

verilog 复制代码
module top_module(
    input x3,
    input x2,
    input x1,  // three inputs
    output f   // one output
);
    wire and1 = (~x3 & x2 & ~x1);
    wire and2 = (~x3 & x2 & x1);
    wire and3 = (x3 & ~x2 & x1);
    wire and4 = (x3 & x2 & x1);

	assign f = and1 | and2 | and3 | and4;
endmodule

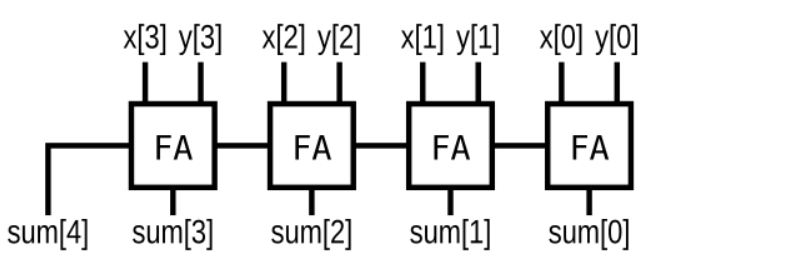

题目5:加法器

verilog 复制代码
 module top_module (
    input [3:0] x,
    input [3:0] y,
    output [4:0] sum);
    assign sum = x + y;
endmodule

参考链接:

百度词条CPLD与FPGA

CPLD与FPGA的用途及其区别

百度百科状态机

聊一聊状态机
