1. 实验简介
实验目的：
完成 HDMI 回环实验
实验环境：
Window11
PDS2022.2-SP6.4
硬件环境：
MES2L676-100HP
2. 实验原理
HDMI 输入接口采用宏晶微 MS7200 HMDI 接收芯片，HDMI 输出接口采用宏晶微 MS7210 HMDI 发送芯片。 芯片兼容 HDMI1.4b 及以下标准视频的 3D 传输格式，最高分辨率高达 4K@30Hz，最高采样率达到 300MHz， 支持 YUV 和 RGB 之间的色彩空间转换，数字接口支持 YUV 及 RGB 格式。
MS7200 和 MS7210 的 IIC 配置接口与 FPGA 的 IO 相连，通过 FPGA 的编程来对芯片进行初始化和配置操作。
MES2L100HP 开发板上将 MS7200 的 SA 管脚下拉到地，故 IIC 的 ID 地址为 0x56，将 MS7210 的 SA 管脚 上拉到电源电压，故 IIC 的 ID 地址为 0xB2。
2.1. 显示原理

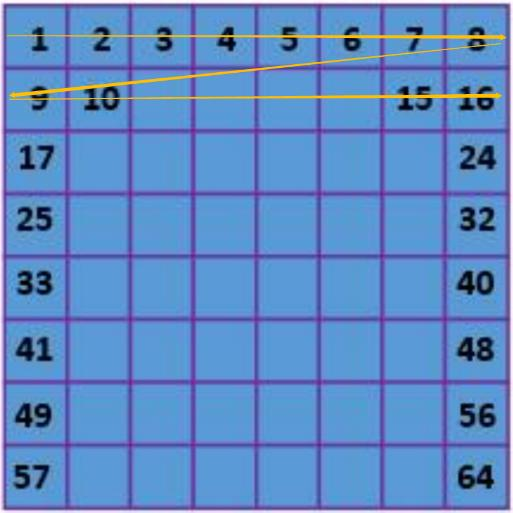

下图表示一个 8*8 像素的画面，图中每个格子表示一个像素点，显示图像时像素点快速点亮的过程按表格中 编号的顺序逐个点亮，从左到右，从上到下，按图中箭头方向的"Z"字形顺序。
以上图为例，每行 8 个像素点，每完成一行信号的传输，会转到下一行信号传输，直到完成第 8 行数据的传输， 就完成了一个画面的数据传输了，一个画面也称为一场或一帧，显示每秒中刷新的帧数称为帧率。比如 1920*1080P 像素，就是 1 行有效像素点 1920，一场有效行为 1080 行。
每个像素点的像素值数据，对应每个像素点的颜色。常见的像素值表示格式比如：RGB888，RGB 分别代表： 红 R,绿 G，蓝 B，888 是指 R、G、B 分别有 8bit，也就是 R、G、B 每一色光有 28=256 级阶调，通过 RGB 三色光的 不同组合，一个像素上最多可显示 24 位的 256*256*256 =16,777,216 色。
HDMI 显示的数据源采用 verilog 编写的显示时序产生模块 sync_vg 实现上图的时序，彩条生成模块 pattern_vg 根据像素点所在位置，即列数和行数确定像素值，实现彩条图案。
2.2. HDMI_PHY 配置
MS7200 为 HMDI 接收芯片，MS7210 为 HMDI 发送芯片，芯片的 IIC 配置接口已与 FPGA 的 IO 相连，芯片 正常使用需要通过 FPGA 的对芯片进行初始化和配置操作。寄存器配置切忌修改。具体配置可以参考 demo。
3. 接口列表
顶层模块接口如下所示：
4. 工程说明

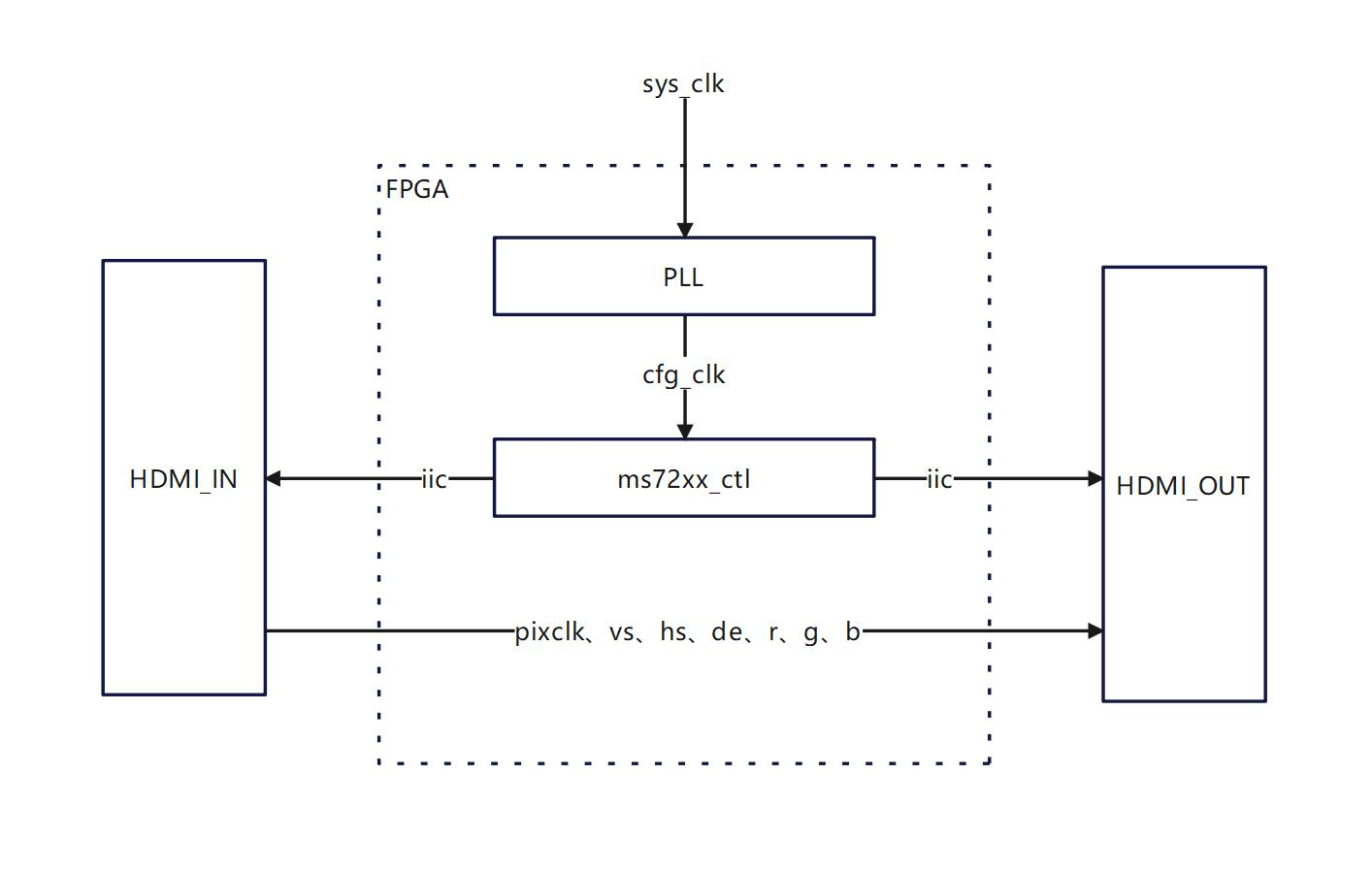

系统时钟 sys_clk 通过 pll 锁相环 IP 分出 cfg_clk 给到 ms72xx_ctl 模块，该模块通过 IIC 配置 MS7200 与 MS7210 芯片。HDMI 输入的数据经过 MS7200 芯片解码后转成标准 RGB 格式的数据输入到 FPGA 中。再将该数 据输出到 MS7210 芯片。MS7210 将 RGB 格式的数据编码成 TMDS 信号对外输出。
5. 代码模块说明
Ms72xx_ctl.v 模块
module ms72xx_ctl(
input clk,
input rst_n,
output init_over,
output iic_tx_scl,
inout iic_tx_sda,
output iic_scl,
inout iic_sda
);
reg rstn_temp1, rstn_temp2;
reg rstn;
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
rstn_temp1 <= 1'b0;
else
rstn_temp1 <= rst_n;
end
always @(posedge clk) begin
rstn_temp2 <= rstn_temp1;
rstn <= rstn_temp2;
end
wire init_over_rx;
wire [7:0] device_id_rx;
wire iic_trig_rx;
wire w_r_rx;
wire [15:0] addr_rx /*synthesis PAP_MARK_DEBUG="true"*/;
wire [7:0] data_in_rx;
wire busy_rx;
wire [7:0] data_out_rx;
wire byte_over_rx;
wire [7:0] device_id_tx;
wire iic_trig_tx;
wire w_r_tx;
wire [15:0] addr_tx /*synthesis PAP_MARK_DEBUG="true"*/;
wire [7:0] data_in_tx;
wire busy_tx;
wire [7:0] data_out_tx;
wire byte_over_tx;
ms7200_ctl ms7200_ctl(
.clk (clk), // input
.rstn (rstn), // input
.init_over(init_over_rx), // output reg
.device_id(device_id_rx), // output [7:0]
.iic_trig (iic_trig_rx), // output reg
.w_r (w_r_rx), // output reg
.addr (addr_rx), // output reg [15:0]
.data_in (data_in_rx), // output reg [7:0]
.busy (busy_rx), // input
.data_out (data_out_rx), // input [7:0]
.byte_over(byte_over_rx) // input
);
ms7210_ctl ms7210_ctl(
.clk (clk), // input
.rstn (init_over_rx), // input
.init_over(init_over), // output reg
.device_id(device_id_tx), // output [7:0]
.iic_trig (iic_trig_tx), // output reg
.w_r (w_r_tx), // output reg
.addr (addr_tx), // output reg [15:0]
.data_in (data_in_tx), // output reg [7:0]
.busy (busy_tx), // input
.data_out (data_out_tx), // input [7:0]
.byte_over(byte_over_tx) // input
);
wire sda_in /*synthesis PAP_MARK_DEBUG="true"*/;
wire sda_out /*synthesis PAP_MARK_DEBUG="true"*/;
wire sda_out_en /*synthesis PAP_MARK_DEBUG="true"*/;
iic_dri #(
.CLK_FRE (27'd10_000_000), // system clock frequency
.IIC_FREQ (20'd400_000), // I2c clock frequency
.T_WR (10'd1), // I2c transmit delay ms
.ADDR_BYTE (2'd2), // I2C addr byte number
.LEN_WIDTH (8'd3), // I2C transmit byte width
.DATA_BYTE (2'd1) // I2C data byte number
) iic_dri_rx (
.clk (clk),
.rstn (rstn),
.device_id (device_id_rx),
.pluse (iic_trig_rx), // I2C transmit trigger
.w_r (w_r_rx), // I2C transmit direction 1:send 0:receive
.byte_len (4'd1), // I2C transmit data byte length
.addr (addr_rx), // I2C transmit addr
.data_in (data_in_rx), // I2C send data
.busy (busy_rx), // I2C bus status
.byte_over (byte_over_rx), // I2C byte transmit over flag
.data_out (data_out_rx), // I2C receive data
.scl (iic_scl),
.sda_in (sda_in),
.sda_out (sda_out),
.sda_out_en (sda_out_en)
);
assign iic_sda = sda_out_en ? sda_out : 1'bz;
assign sda_in = iic_sda;
wire sda_tx_in /*synthesis PAP_MARK_DEBUG="true"*/;
wire sda_tx_out /*synthesis PAP_MARK_DEBUG="true"*/;
wire sda_tx_out_en /*synthesis PAP_MARK_DEBUG="true"*/;
iic_dri #(
.CLK_FRE (27'd10_000_000), // system clock frequency
.IIC_FREQ (20'd400_000), // I2c clock frequency
.T_WR (10'd1), // I2c transmit delay ms
.ADDR_BYTE (2'd2), // I2C addr byte number
.LEN_WIDTH (8'd3), // I2C transmit byte width
.DATA_BYTE (2'd1) // I2C data byte number
) iic_dri_tx (
.clk (clk),
.rstn (rstn),
.device_id (device_id_tx),
.pluse (iic_trig_tx), // I2C transmit trigger
.w_r (w_r_tx), // I2C transmit direction 1:send 0:receive
.byte_len (4'd1), // I2C transmit data byte length
.addr (addr_tx), // I2C transmit addr
.data_in (data_in_tx), // I2C send data
.busy (busy_tx), // I2C bus status
.byte_over (byte_over_tx), // I2C byte transmit over flag
.data_out (data_out_tx), // I2C receive data
.scl (iic_tx_scl),
.sda_in (sda_tx_in),
.sda_out (sda_tx_out),
.sda_out_en (sda_tx_out_en)
);
assign iic_tx_sda = sda_tx_out_en ? sda_tx_out : 1'bz;
assign sda_tx_in = iic_tx_sda;

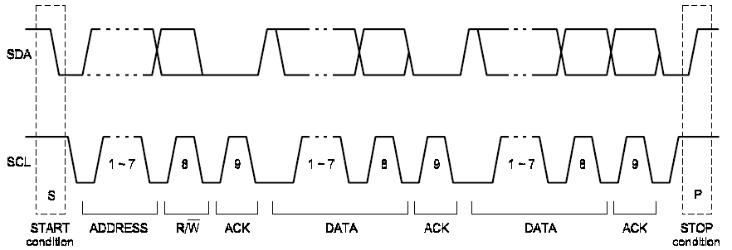

endmodule该模块主要完成对 ms7210 和 ms7200 芯片的 IIC 配置。具体代码不详细分析，按照 IIC 协议去完成即可， 然后就是配置 ms7210 和 ms7200 的寄存器即可。以下给出 IIC 协议的时序说明，如下图所示：
当 SDA 和 SCL 都处于高电平时，表示空闲状态，因此在硬件设计时其实也要通过上拉电阻将信号拉高，表示 空闲。当 SCL 保持高电平时，SDA 拉低时表示 IIC 总线启动，标志一次数据传输的开始，在开始前，IIC 总线必须处 于空闲状态。在数据传输过程中，SDA 上逐位串行传输每一位数据，在 SCL 高电平期间，SDA 必须保持稳定。当 SCL 为低电平时，SDA 才允许改变。
IIC 总线每次传输一个字节，也就是传输 8 个 bit，每 8bit 后要收到一个来自接收方反馈的 ACK(应答信号)， 该应答信号为高电平时，表示接收方接收字节失败。为低电平时，表示有效。之后，在 SCL 高电平期间，SDA 重新 拉高，则表示传输结束，IIC 总线回到空闲状态。
6. 实验现象

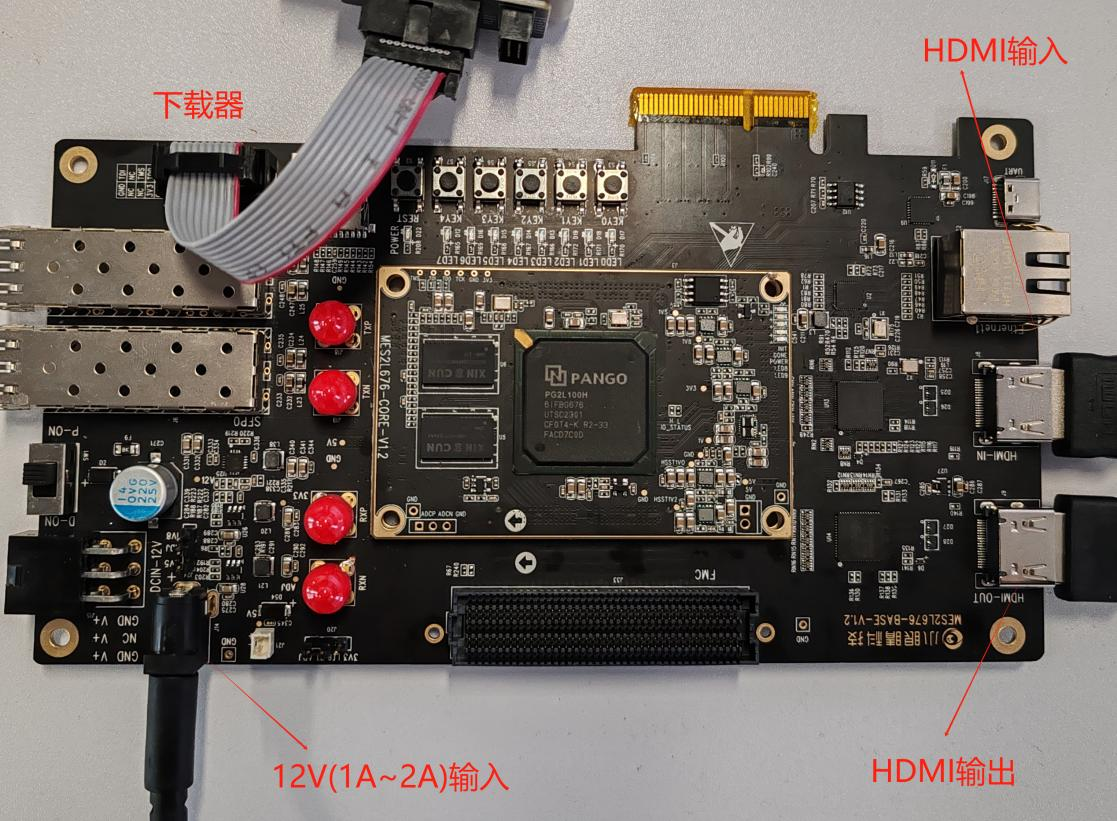

连接好 MES2L100HP 开发板、视频源和显示器；

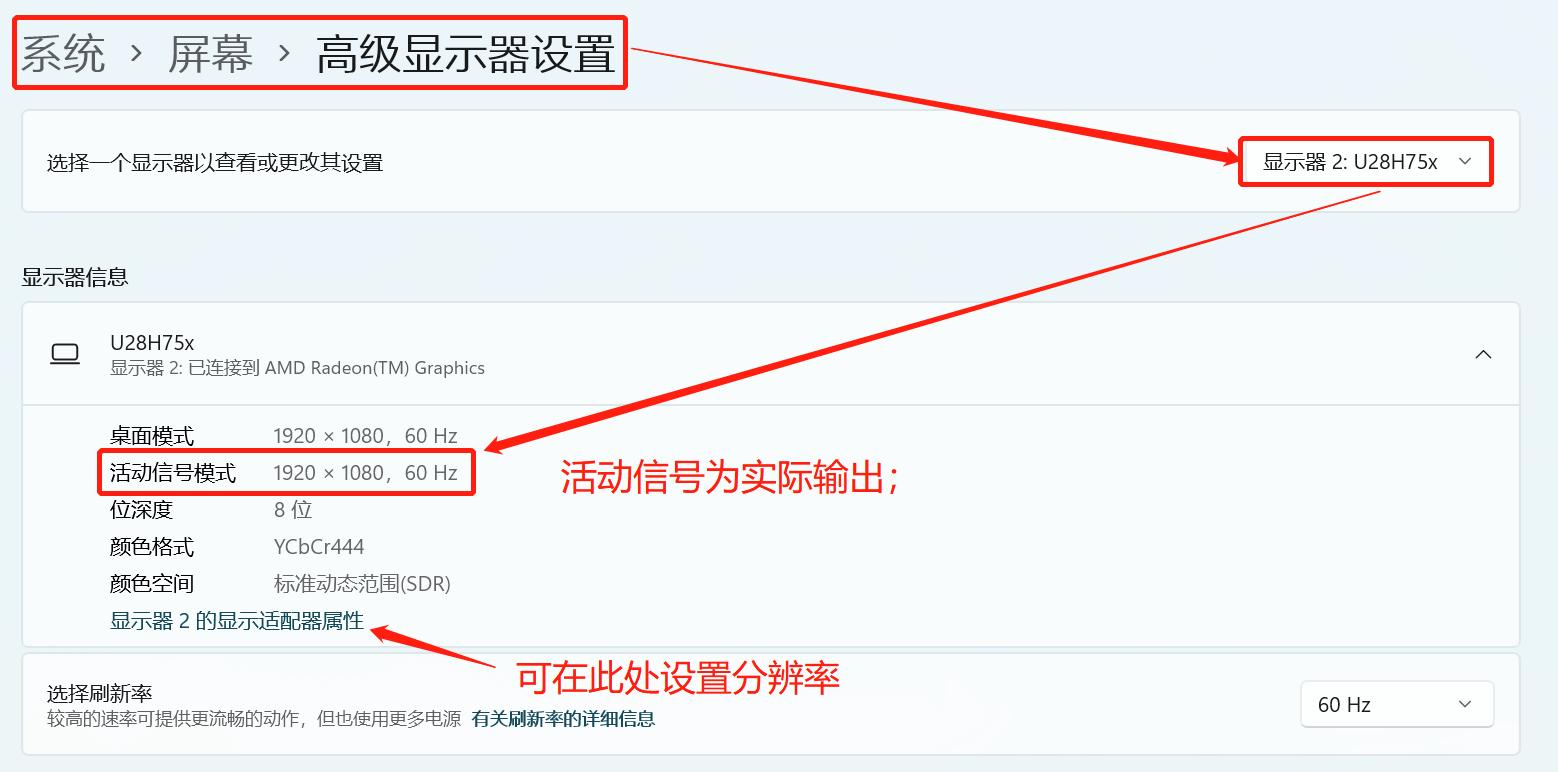

注意视频源必须为 1920*1080P@60，下图为设置分辨率步骤，下载程序，可以看到显示器显示与视频源一致的图像。
上图为 FPGA 的 HDMI_OUT 输出的图像。
注意事项：
需要插上 HDMI 接口，板子上电时才会对 HDMI 芯片进行配置，否则将配置失败。
我们对 HDMI 芯片配置时使用的是 RGB888 协议，如果视频源的颜色格式不是 RGB888，会出现一些问题。 如上图，视频源的颜色格式是 YCbCr444，回环实验中，在显示器上显示视频源的画面，显示器上的画面颜色会偏绿。
