没错，当我祭出 "哑铃" 阵列，你当如何破解，哈哈哈哈...此时，你可以适当怀疑笔者的精神状态了。但话说回来，如果稍加想象，把上图竖起来，"大致" 就是我要分享的 "哑铃图" 了。😑
哑铃图的优劣
哑铃图（Dumbbell Plot）是一种用于对比两组数据差异的可视化图表，通过线段连接两个数据点，形似哑铃。每种数据可视化的方法，都有其优劣，它也不例外，一个简单的总结：
✅ 优点
- 直观对比：突出两个时间点或组别之间的数值变化（如实验组和处理组的数据对比）。
- 简洁清晰：适合展示少量类别（5-10组），避免柱状图或折线图的密集重叠问题。
- 强调差异：线段长度和方向能快速传递增长/下降趋势，适合呈现差距明显的场景。
❌ 劣势
- 数据量限制：类别过多时易导致视觉混乱，超过15组通常不适用。
- 信息单一：仅展示两点关系，无法呈现多时间点趋势或复杂多维数据。
- 设计敏感：颜色、线段粗细若搭配不当可能误导解读（如浅色易弱化差异感知）。
笔者：可是很多时候优势即劣势。
接下来的内容，笔者会介绍如何在 R 中，利用 ggplot2，一步一步实现哑铃图
准备工作
需要的 R Package
r
library(tidyr) # 数据处理
library(dplyr) # 数据处理
library(ggplot2) # 画图用的
library(patchwork) # 拼图用的示例数据
r
raw <- tibble(
labels = c(
"Spirituality, faith and religion",
"自由而独立",
"Hobbies and recreation",
"身心健康",
"COVID-19",
"宠物",
"Nature and the outdoors"
),
Dem = c(8, 6, 13, 13, 8, 5, 5),
Rep = c(22, 12, 7, 9, 5, 2, 3)
)一个基础的哑铃图
数据预处理
因为要用 ggplot2 进行可视化，所以必须要把数据格式转换为其需要的形式：长格式
r
df_long <- df %>%
pivot_longer(-labels)绘图

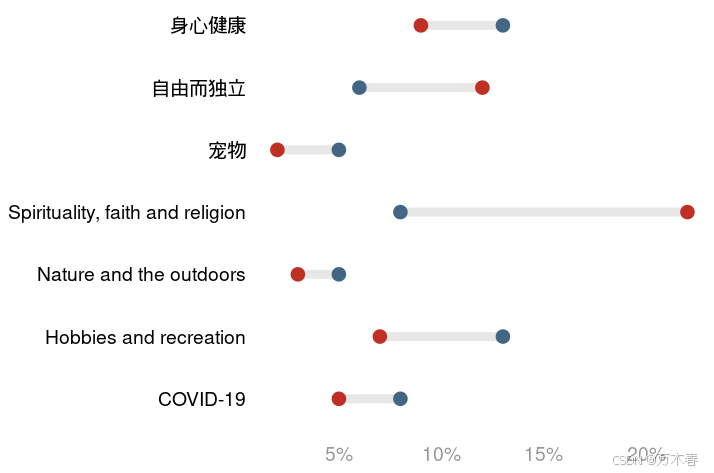

很简单，想象一下，就是一条直线，两端挂着 "大大" 的点（线 + 点），线的长度代表两组的差异，点的颜色代表组别：
r
df_long %>%
ggplot(aes(x = value, y = labels)) +
geom_line(aes(group = labels), color = "#E7E7E7", linewidth = 3.5) +
geom_point(aes(color = name), size = 5) +
theme_minimal(base_size = 20) +
theme(
legend.position = "none",
axis.text.y = element_text(color = "black"),
axis.text.x = element_text(color = "#989898"),
axis.title = element_blank(),
panel.grid = element_blank()
) +
scale_color_manual(values = c("#436685", "#BF2F24")) +
scale_x_continuous(labels = scales::percent_format(scale = 1))
代码不是很多，就可以实现 哑铃图，但是，但是我们需要加一些细节，让它展示的信息更加直观，比如：
- y轴排序 ：默认情况下，
ggplot()会对用于轴的字符向量按字母顺序排序，然后以逆字母顺序显示y轴值。但是我想按两组对比的差值降序排序。所以，我需要计算差距值，然后将y轴标签转换为factor。 - 文本标签 ：在点的左边或者右边添加具体数值标签；默认情况下，图的右侧会有一个颜色图例，但在上面的代码中，通过
theme(legend.position = "none",)，移除了图例，实际上，对于数据的展示来说，这是不可取的，所以，我想通过文本标签的方式，在第一行数据点的上方，加上可以提示组别的标签。 - 组间差值 ：我需要一个单独的图，可视化组间差值，使用
patchwork将其与主图拼在一起。
加亿点点细节
数据重构
r
df <- raw %>% # 上边的数据
# 计算差值
mutate(gap = Rep - Dem) %>%
group_by(labels) %>%
mutate(max = max(Dem, Rep)) %>%
ungroup() %>%
# 排序
mutate(labels = forcats::fct_reorder(labels, abs(gap)))
# 转换为长数据
df_long <- df %>%
pivot_longer(
c(Dem, Rep)
)

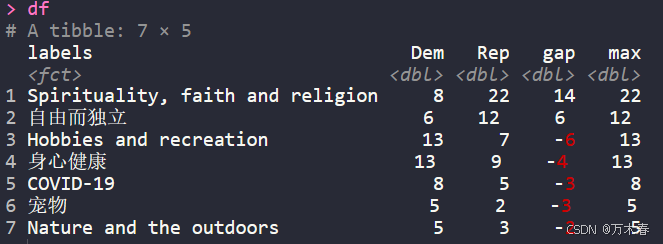

df数据大概长这样：

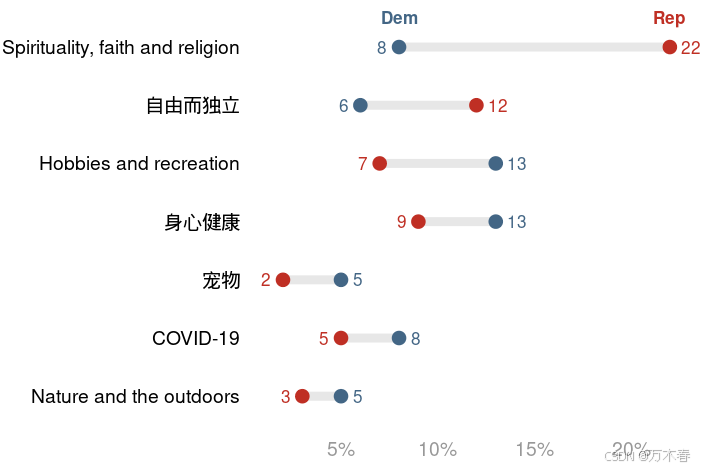

重绘
r
nudge_value <- .6
p_main <-
df_long %>%
# 前几行和之前一样
ggplot(aes(x = value, y = labels)) +
geom_line(aes(group = labels), color = "#E7E7E7", linewidth = 3.5) +
geom_point(aes(color = name), size = 5) +
# 添加数字标签，使用 ifelse，确定标签位置
geom_text(aes(label = value, color = name),
size = 5,
nudge_x = if_else(
df_long$value == df_long$max,
nudge_value,
-nudge_value
),
hjust = if_else(
df_long$value == df_long$max,
0,
1
),
) +
# 自制图例
geom_text(aes(label = name, color = name),
data = . %>% filter(gap == max(gap)),
nudge_y = .5,
fontface = "bold",
size = 5
) +
theme_minimal(base_size = 20) +
theme(
legend.position = "none",
axis.text.y = element_text(color = "black"),
axis.text.x = element_text(color = "#989898"),
axis.title = element_blank(),
panel.grid = element_blank()
) +
labs(x = "%", y = NULL) +
scale_color_manual(values = c("#436685", "#BF2F24")) +
coord_cartesian(ylim = c(1, 7.5)) +
scale_x_continuous(labels = scales::percent_format(scale = 1))
p_main
差值示意图
构建数据
r
df_gap <-
df %>%
mutate(
label = forcats::fct_reorder(labels, abs(gap)),
gap_party_max = if_else(
Rep == max,
"R",
"D"
),
gap_label =
paste0("+", abs(gap), gap_party_max) %>%
forcats::fct_inorder()
)

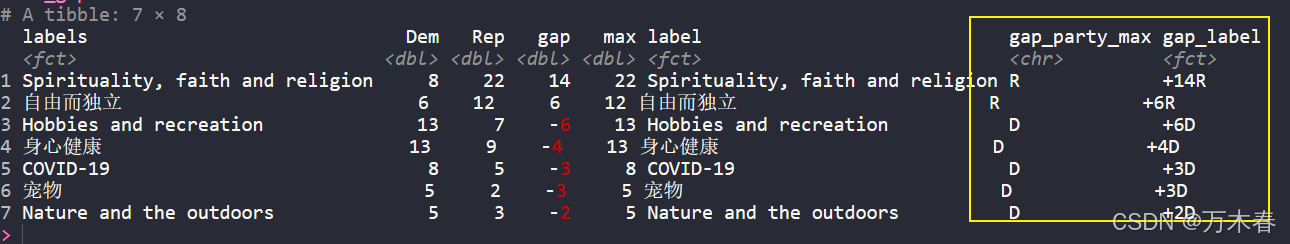

df_gap
绘图
r
p_gap <-
df_gap %>%
ggplot(aes(x = gap, y = labels)) +
geom_text(aes(x = 0, label = gap_label, color = gap_party_max), fontface = "bold", size = 5) +
annotate("text",
x = 0, y = 7.5, label = "Diff",
fontface = "bold", size = 7
) +
theme_void() +
coord_cartesian(xlim = c(-.05, 0.05), ylim = c(1, 7.5)) +
theme(
plot.margin = margin(l = 0, r = 0, b = 0, t = 0),
panel.background = element_rect(fill = "#EFEFE3", color = "#EFEFE3"),
legend.position = "none"
) +
scale_color_manual(values = c("#436685", "#BF2F24"))

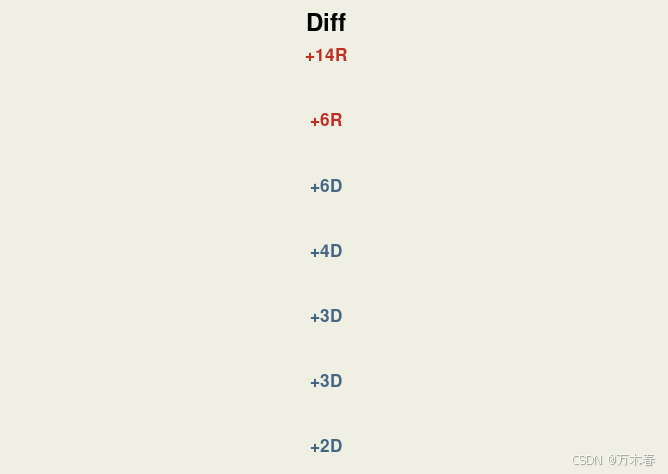

p_gap

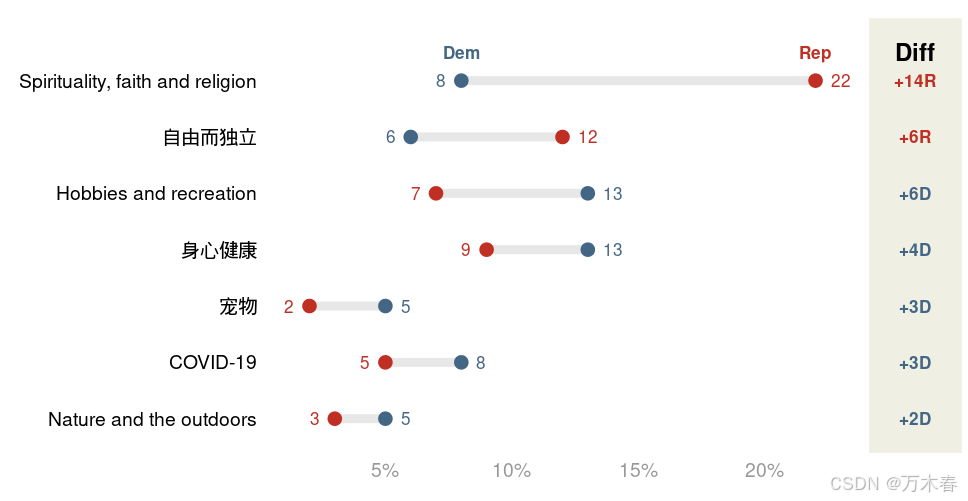

拼接：成品
r
p_whole <-
p_main + p_gap + plot_layout(
design =
c(
area(l = 0, r = 45, t = 0, b = 1), # 主图区域
area(l = 46, r = 52, t = 0, b = 1) # 差值图区域
)
)
p_whole
怎么样，看起来还行吧！
简单总结一下：制作基本图形相当容易，但添加细节以提高可读性则需要更多的调整
