0基础 | 硬件 | LM386芯片

LM386芯片:音频功率放大器芯片

|----|------------------------------|
| 内部集成三极管 ||
| 功能 | 将微弱信号放大20-200倍,并且驱动内阻为8Ω的扬声器 |
| 注意 | CD系列芯片,内部集成MOS管 |

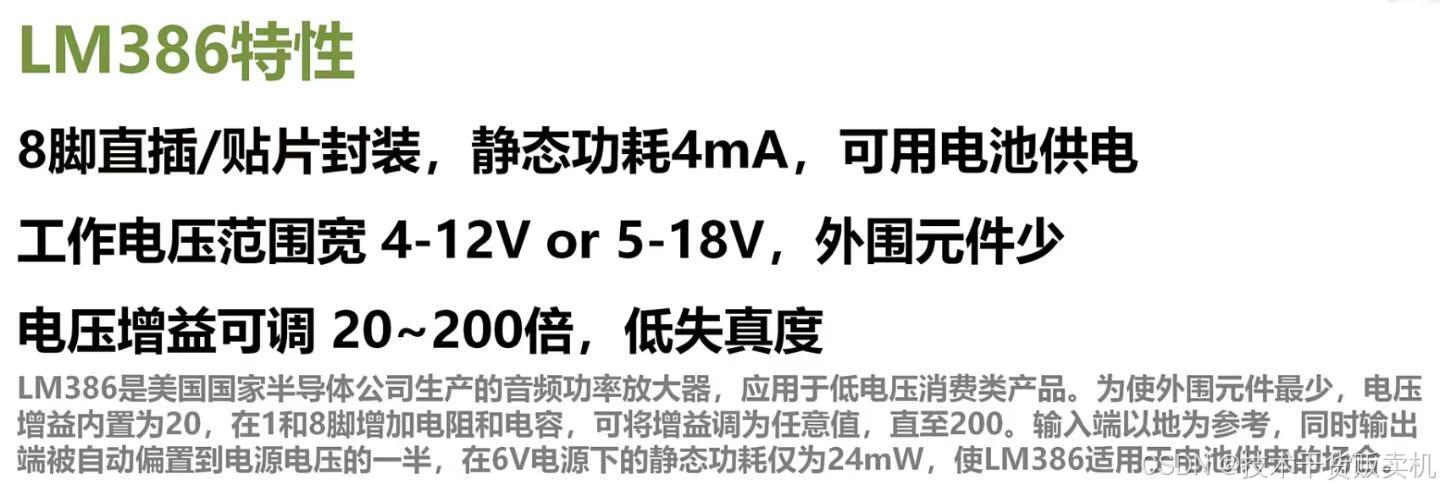

LM386特性

|-----------------------------------------------------------------------------|
| #### 内部电路 |
| |

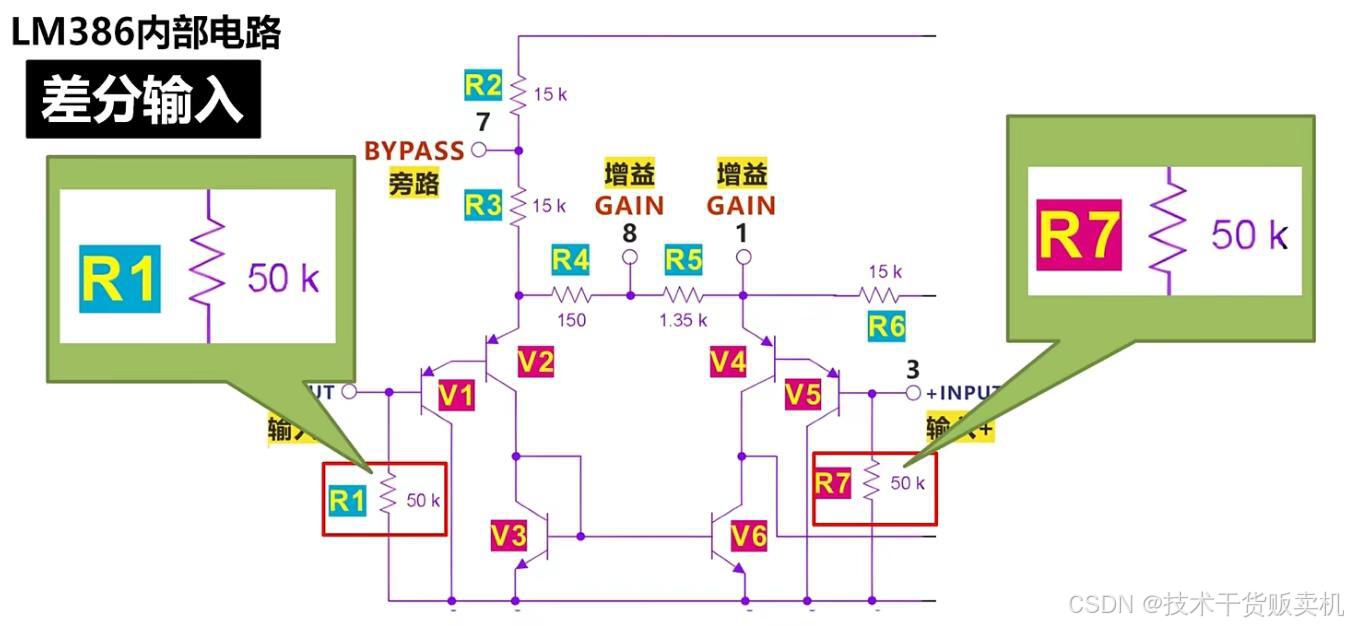

| #### 差分输入 |
| |
| #### 差分输入 多个三极管左右对称,形成模拟比较器的效果;+-输入分别经过两级三极管V1V2、V4V5放大 |
| |
[### LM386主要由以下三个部分组成]

|--------|----------------------------------|
| 电流镜=一个恒流源,使电流恒定,只有电压值被放大 ||
| 反馈的效果 | 为了让左右两端的电流相等 |
| R4、R5 | 调节放大倍数(增益) 可以调节左右放大倍数,决定芯片最终放大倍数 |
| R2、R3 | 电源限流 给差分输入电路供电的限流电阻 |

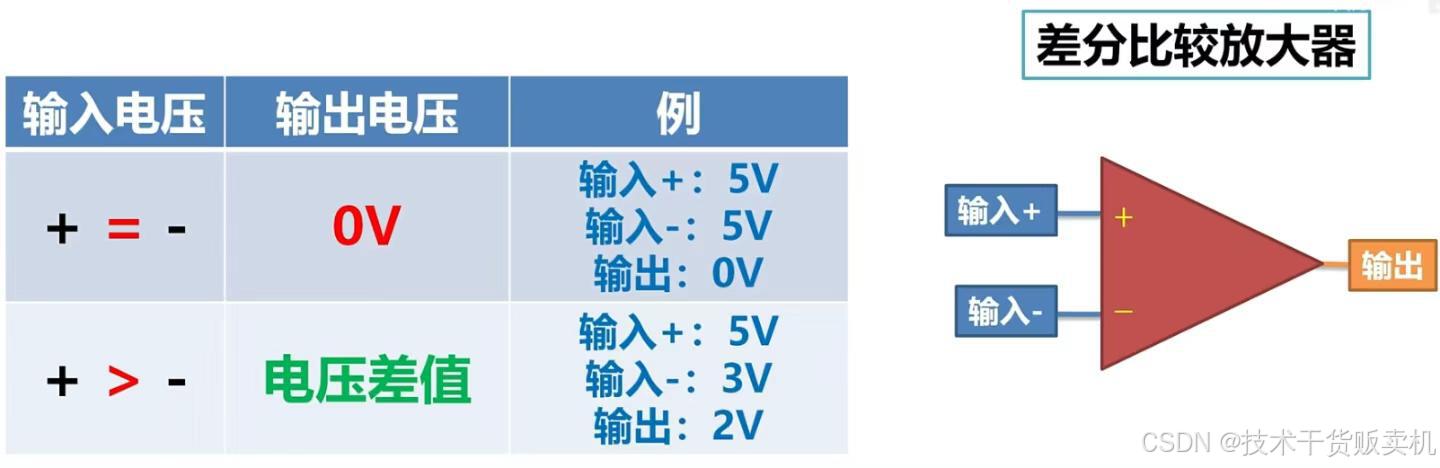

| 差分输入效果 | 将左右两个输入端的电压进行比较 |

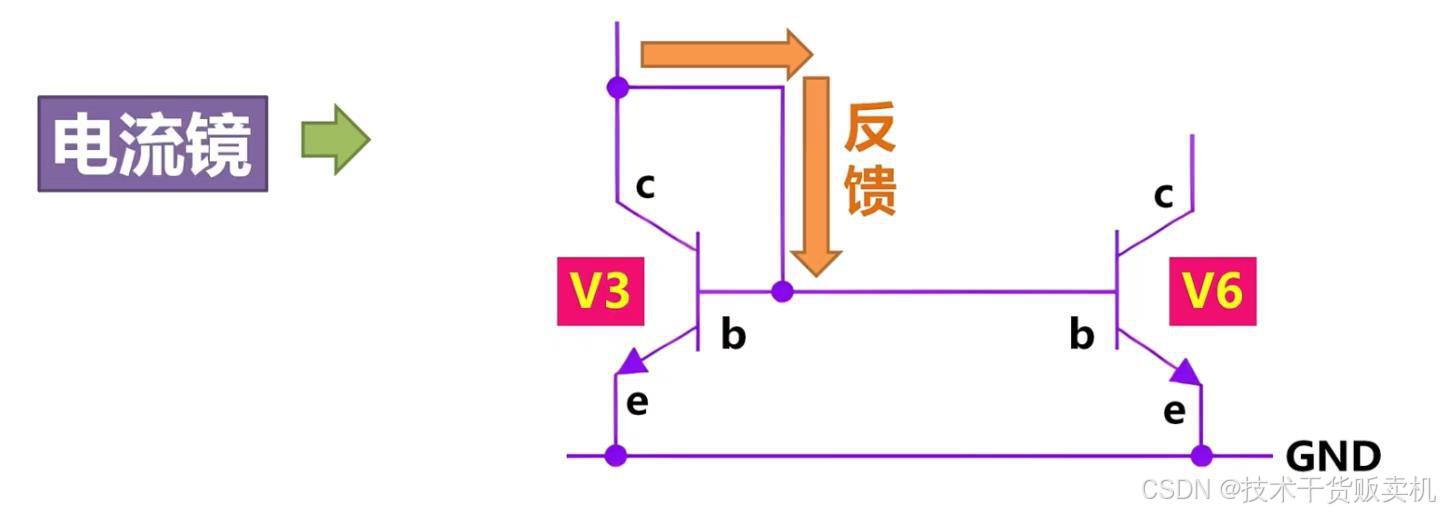

[### 电流镜:V3、V6组成]

|----|-----------------------------------------------------|
| 差分输入 ||
| 组成 | 左右下偏置电阻R1、R7:50KΩ |
| 作用 | 当两个输入端悬空、信号极其微弱时,保证输入电平相等,使比较输出的电压不会受到杂波的干扰,稳定在0v电压 |

图: 电压放大

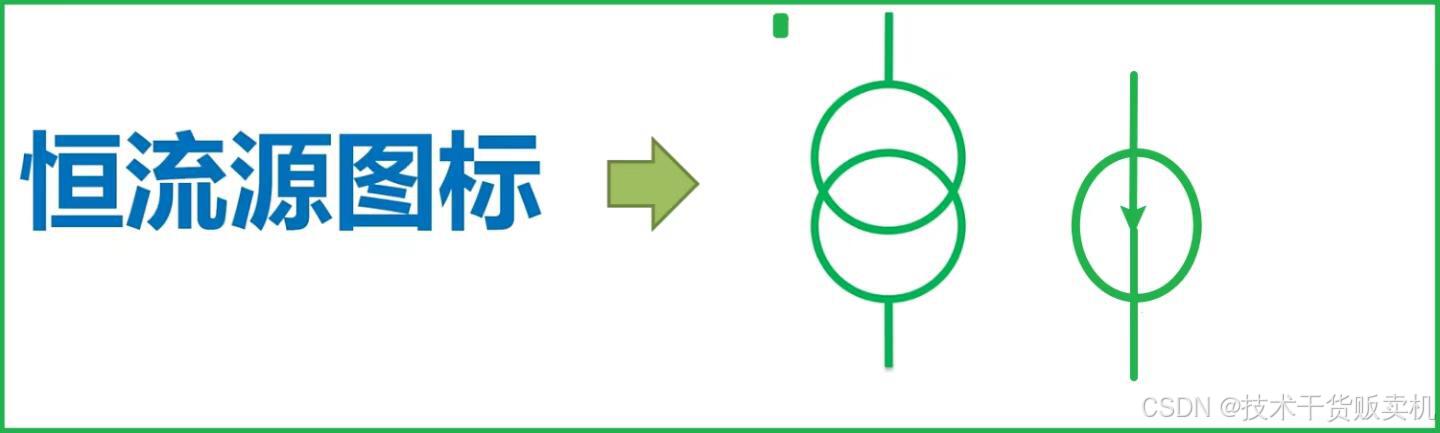

图:恒流源的标记

(在差分输入电路中有了一个恒流源,可以进一步放大电压)

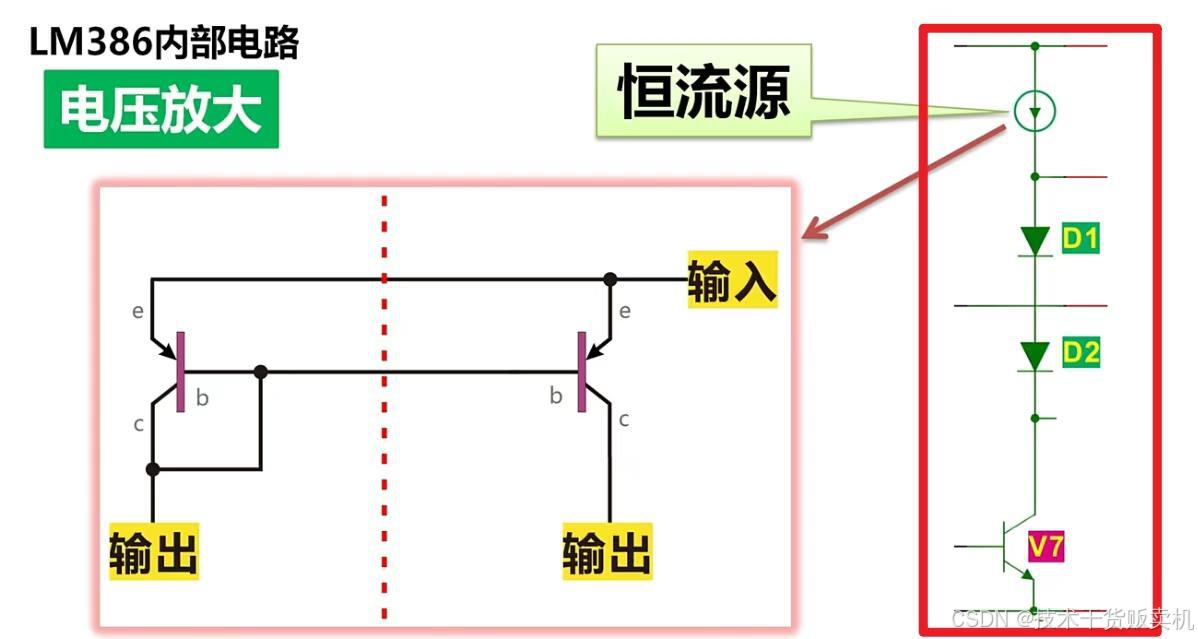

图:差分输入中电路的输出线接在V7三极管b端

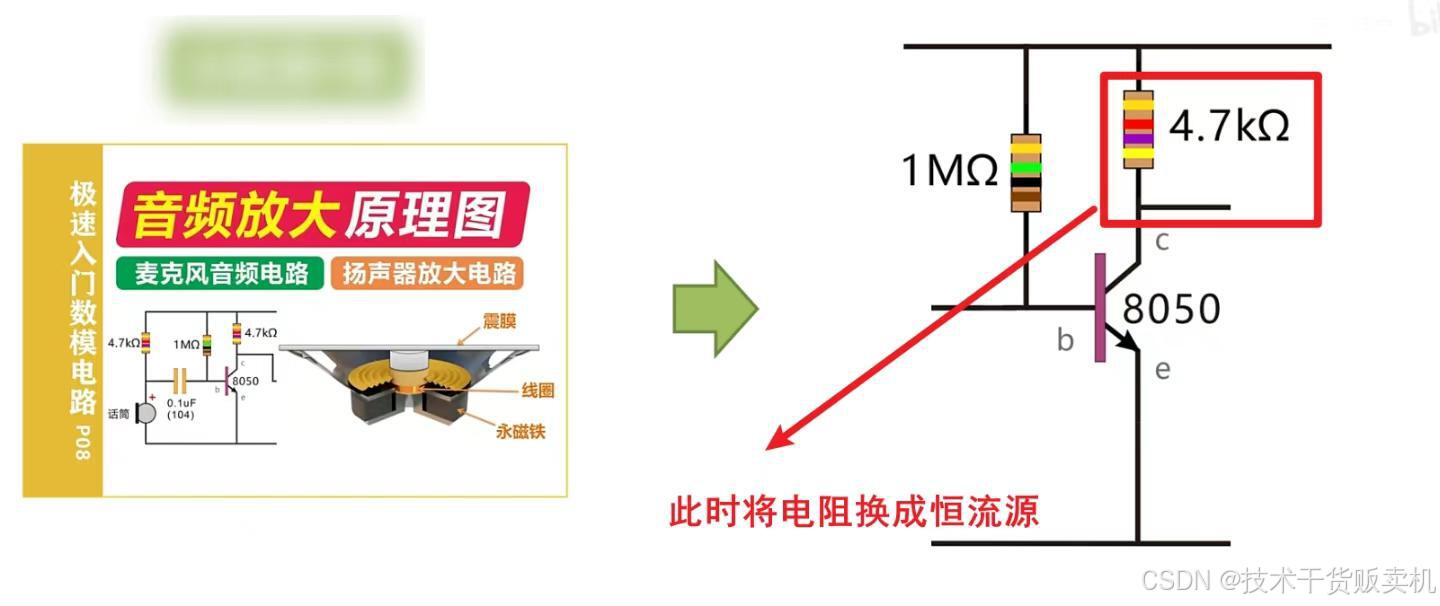

电压放大电路的原理和之前音频放大的原理相同,只是把上述的限流电阻换成了恒流源

|------|----------------------------|
| 推电路 | 一个输出端口能输出大电流,高电压,用来带动用电器工作 |
| ||
| 挽电路 | 端口可以吸入外部电路的电流 |
| ||
| 推挽电路 | 不能让它同时导通或者同时截止 |
| ||
[### 推挽电路]

推挽输出:

|-----------------------------------------------------------------------------|
| 高电平输出状态 |
| |
| 低电平输出状态 |
| |


NE555与LM386注区别:

NE555:3脚只是输出高、低的数字信号LM386:要让三极管工作在放大区间

(因为音频模拟信号是正弦信号,一直存在)
解决方案:加入反馈回路

在没有音频信号输入时,输出电压保持在1/2Vcc,然后放大电压以1/2Vcc为基准,随输入的音频上下波动

|--------------|--------------------------------------------------|
| ||
| 在电压变化到输出基准电压中间点时,上下两个三极管不工作 ||
| B类音频放大器(通病): | 两个功率管(三极管)在随着输入源进行明显的,相应的导通和截止,从而交替转换的功率输出,即B类放大 |
| 解决方法 ||
| 利用二极管的压降特性,使下方输入的电压小于上方,使工作区间产生重合 ||
[### 交越失真(过零失真)问题]
