在 LabVIEW 项目开发中，常涉及多种设备协同工作，如通过串口设备采集温度，利用采集卡（如 NI 6251）采集压力。此时，设备间的同步精度至关重要，它直接影响系统数据的准确性与可靠性。下面，我们将深入探讨这类设备的同步精度及其计算分析方法。
影响同步精度的因素
硬件特性
串口设备：串口通信速率有限，常见波特率如 9600、115200 等。数据传输延迟较大，且与波特率成反比。以采集温度的串口设备为例，假设波特率为 9600，发送 1 个字节数据需约1/9600 秒，若每次传输 10 个字节，传输一次数据约需10/9600≈1.042 毫秒。不同厂家的串口设备，其内部电路设计、缓冲区大小不同，会导致传输延迟波动。一些低端设备缓冲区小，易产生数据拥堵，进一步增加延迟不确定性。
采集卡（以 NI 6251 为例）：NI 6251 总采样带宽 10MSPS，采样分辨率 16bit。理论上可高速采集数据，但实际采样频率受限于系统总线带宽与计算机性能。若计算机性能不足，在高采样频率下，数据传输可能出现丢包或延迟。例如，当设置采样频率为 1MHz 时，NI 6251 可在 1微秒内完成一次采样，但数据从采集卡传输到计算机内存过程中，若总线带宽不足，数据传输时间可能延长至数微秒，影响同步精度。
软件实现
LabVIEW 编程架构：若采用顺序结构编程，先读取串口温度数据，再读取采集卡压力数据，即使两个设备硬件响应时间极短，顺序执行的机制也会引入额外延迟。假设读取串口数据函数执行需 1 毫秒，读取采集卡数据函数执行需 0.5 毫秒，那么这种顺序执行方式导致的同步误差至少为 1 毫秒。
数据采集与处理算法：在数据采集阶段，若对串口和采集卡的数据采集未进行合理的时间规划，如串口每 100 毫秒采集一次温度，采集卡每 99 毫秒采集一次压力，长期运行后两者数据很难对齐。在数据处理阶段，复杂的数据处理算法可能导致处理时间波动。若对采集卡采集的压力数据进行快速傅里叶变换（FFT）处理，当数据量不同时，FFT 运算时间会变化，从而影响与串口设备数据的同步性。
同步精度计算与分析方法
基于时间戳的计算方法
原理：在 LabVIEW 程序中，为每次采集的串口温度数据和采集卡压力数据添加时间戳。时间戳可精确到毫秒甚至微秒级别，通过对比同一时刻或相近时刻的温度与压力数据对应的时间戳差值，计算同步精度。例如，串口温度数据在 1000.001 毫秒采集，采集卡压力数据在 1000.005 毫秒采集，两者时间戳差值为 4 微秒，即此时同步精度为 4 微秒。

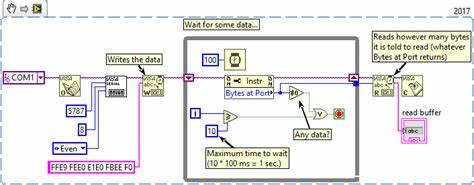

实现步骤：在串口数据读取 VI 和采集卡数据读取 VI 中，分别添加获取当前时间戳函数（如 LabVIEW 中的 "Get Date/Time in Seconds" 函数）。将时间戳与采集到的数据捆绑存储，后续分析时，从存储的数据中提取时间戳进行计算。可使用循环结构遍历数据，计算每对数据的时间戳差值，统计一段时间内的差值分布，得出平均同步精度、最大同步误差等指标。
硬件触发同步分析
原理：若采集卡支持硬件触发功能，可利用其触发串口设备或反之，以此实现硬件层面的同步。例如，将采集卡设置为上升沿触发，当采集卡检测到外部触发信号上升沿时，立即开始采集压力数据，同时通过数字输出端口输出一个触发信号给串口设备，串口设备接收到该信号后启动温度数据采集。理论上，这种方式可大大提高同步精度，因为硬件触发响应速度快，一般在微秒级别。
误差来源与分析：实际应用中，硬件触发存在一定误差。一方面，触发信号传输过程中存在线路延迟，信号从采集卡输出端口传输到串口设备输入端口，若线路较长，延迟可达数微秒。另一方面，串口设备和采集卡对触发信号的响应时间也有差异，即使同一型号设备，由于制造工艺等因素，响应时间也会有微小波动。通过多次测试，记录每次触发后数据采集的时间差，可分析出硬件触发同步方式下的同步精度范围。
提高同步精度的建议
硬件方面
选用高速串口设备，如支持 USB 转串口且传输速率可达数 Mbps 的设备，可显著降低串口传输延迟。
确保计算机性能满足采集卡需求，升级 CPU、增加内存、使用高速总线接口（如 PCIe）的采集卡，减I少数据传输延迟。
软件方面
采用多线程编程架构，在 LabVIEW 中利用 "Parallel Loop" 等函数，使串口数据采集线程和采集15啊。卡数据采集线程并行运行，减少顺序执行带来的延迟。
优化数据采集与处理算法，合理规划采集时间间隔，确保串口设备和采集卡采集频率匹配。对数据处理算法进行优化，减少运算时间波动，如采用更高效的 FFT 算法库。
LabVIEW 中串口设备与采集卡的同步精度受多种因素影响，通过对硬件特性和软件实现的深入分析，运用合适的计算与分析方法，采取有效的提高同步精度建议，可在实际项目开发中获得更准确、可靠的多设备协同采集数据。
