前言

本文章是根据韦东山老师的教学视频整理的学习笔记https://video.100ask.net/page/1712503

SPI 通信协议采用同步全双工传输机制，拓扑架构支持一主多从连接模式，这种模式在实际应用场景中颇为高效。其有效传输距离大致为 10m ，传输速率处于 1 - 70Mbps 区间，能够满足多种场景的速率要求。SPI 采用大端传输方式，电气类型为 TTL 电平标准，在常见数字电路中具有良好的兼容性。

一、SPI硬件框架

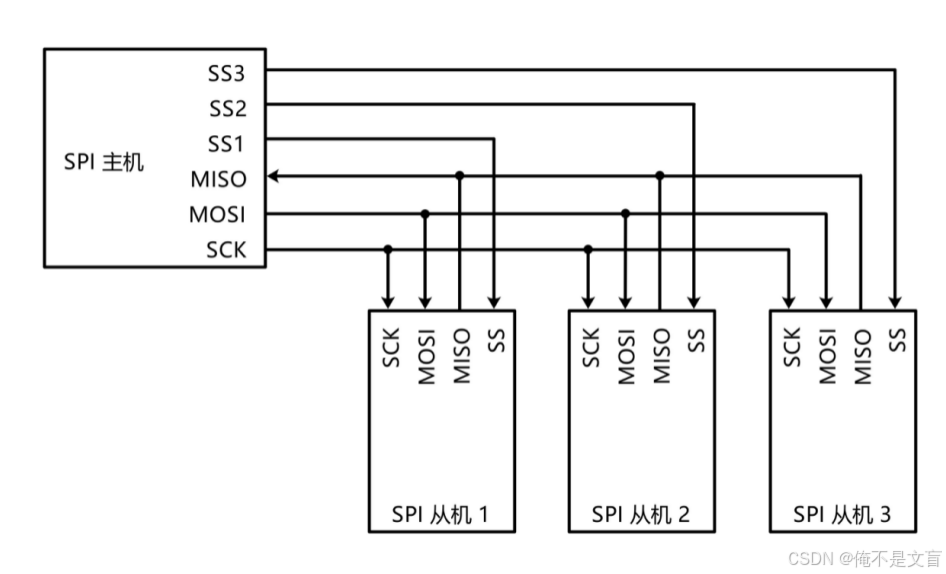

SPI主要由四条信号线组成，分别是 SCK、MOSI、MISO 和 SS。

1、串行时钟线（SCK）

• 功能：SCK 是由主设备产生的时钟信号，用于同步主设备和从设备之间的数据传输。主设备通过控制 SCK 的频率来决定数据传输的速率，每一个时钟脉冲对应一位数据的传输。
• 工作原理：在时钟信号的上升沿或下降沿，主设备和从设备会进行数据的发送和接收操作。具体是上升沿还是下降沿进行数据操作，取决于 SPI 的工作模式（由时钟极性 CPOL 和时钟相位 CPHA 决定）。

2、主输出从输入线（MOSI）

• 功能：MOSI用于主设备向从设备发送数据。。当主设备需要向从设备传输数据时，它会将数据通过 MOSI 线逐位发送出去，从设备在相应的时钟信号控制下接收这些数据。
• 工作原理：在 SCK 的有效沿（上升沿或下降沿），主设备将待发送的数据位放到 MOSI 线上，从设备在同一时刻读取该线上的数据位。这样，随着 SCK 时钟信号的不断变化，主设备就可以将数据依次发送给从设备。

3、主输入从输出线（MISO）

• 功能：MISO 用于从设备向主设备发送数据。当从设备需要将数据反馈给主设备时，它会将数据通过 MISO 线逐位发送出去，主设备在相应的时钟信号控制下接收这些数据。
• 工作原理：与 MOSI 类似，在 SCK 的有效沿，从设备将待发送的数据位放到 MISO 线上，主设备在同一时刻读取该线上的数据位。通过这种方式，从设备可以将数据传输给主设备。

4、从设备选择线（SS）

• 功能：SS 线用于主设备选择要与之通信的从设备。SPI 支持一主多从的拓扑结构，主设备通过拉低特定从设备的 SS 线来选中该从设备，使其进入工作状态，准备进行数据传输。
• 工作原理：在 SPI 通信中，每个从设备都有一个独立的 SS 线，当主设备需要与某个从设备通信时，将该从设备的 SS 线拉低（通常为低电平有效），其他从设备的 SS 线保持高电平。被选中的从设备会响应主设备的时钟信号和数据传输请求，而未被选中的从设备则处于空闲状态，不参与数据传输。

二、SPI协议

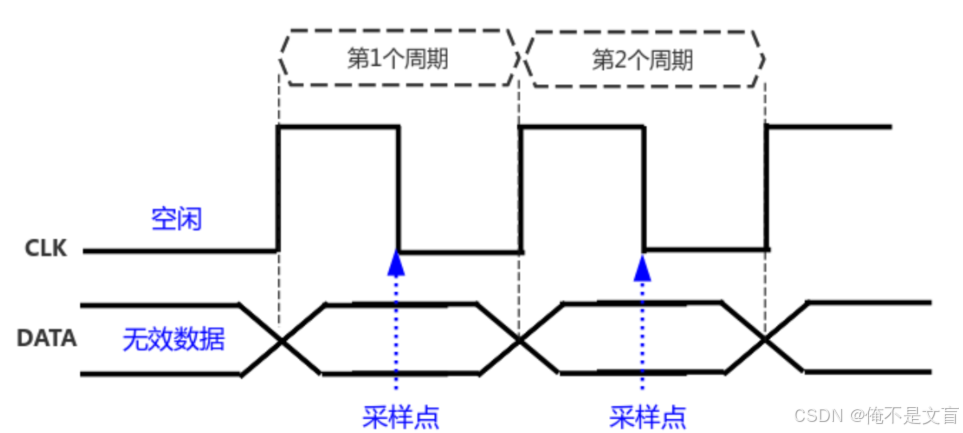

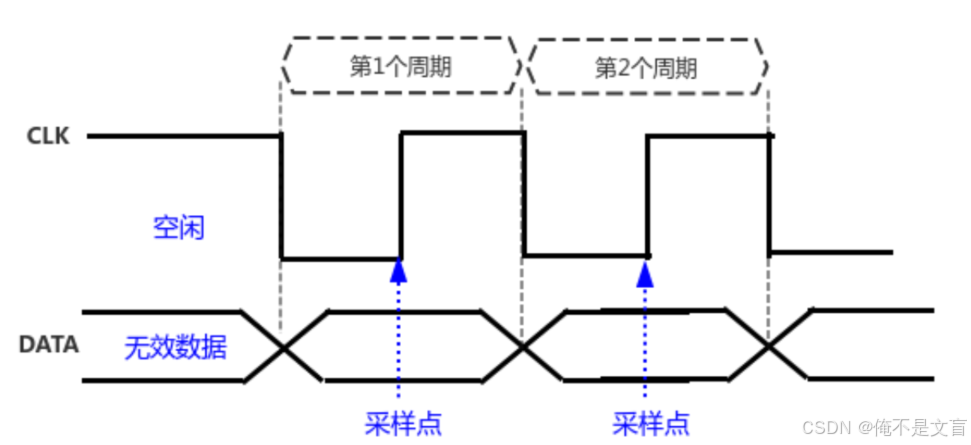

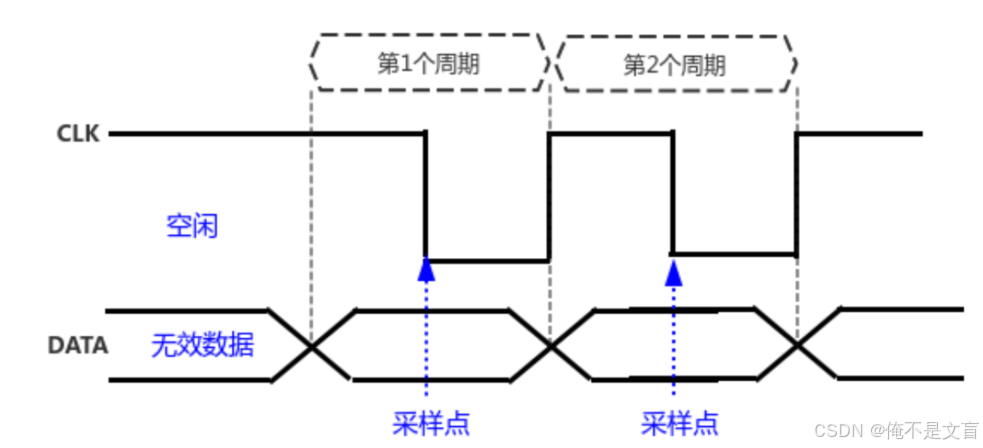

SPI四种模式

时钟极性（CPOL）定义了时钟空闲状态电平

• CPOL=0，SCK 信号在空闲状态（即没有数据传输时）保持低电平。在这种情况下，SCK 信号的有效沿为上升沿（从低电平到高电平的跳变），数据通常在上升沿被采样。
• CPOL=1，SCK 信号在空闲状态保持高电平。此时，SCK 信号的有效沿为下降沿（从高电平到低电平的跳变），数据通常在下降沿被采样。

时钟相位（CPHA）定义了数据的采集时间

• CPHA=0，在SCK的第一个跳变沿（上升沿或下降沿）进行数据采样。
• CPHA=1，在SCK的第二个跳变沿（上升沿或下降沿）进行数据采样。

表1 SPI四种工作模式

|-------|------|------|----------------------------------------------------------------------------|
| 模式 | CPOL | CPHA | 描述 |
| mode0 | 0 | 0 | |
| mode1 | 0 | 1 | |
| mode2 | 1 | 0 | |
| mode3 | 1 | 1 | |

三、SPI总线设备驱动模型

1、平台总线驱动模型

先来回顾一下平台总线驱动模型。

平台总线驱动模型将驱动程序分成两部分：

一部分注册一个platform_driver结构体；

另一部分注册一个platform_device结构体

• 可以使用C文件注册platform_device。
• 也可以使用设备树创建一个节点，内核解析设备树时注册platform_device。

匹配机制概述

在 Linux 内核中，platform_bus_type负责管理平台设备（platform_device）和平台驱动（platform_driver）的匹配过程。

platform_bus_type 定义了一个 match 函数，当有新的平台设备或平台驱动注册到系统时，内核会调用这个 match 函数来判断设备和驱动是否匹配。如果匹配成功，内核会调用驱动的 probe 函数来初始化设备。

platform_match源码如下所示：

static int platform_match(struct device *dev, struct device_driver *drv)
{
	struct platform_device *pdev = to_platform_device(dev);
	struct platform_driver *pdrv = to_platform_driver(drv);

	/* When driver_override is set, only bind to the matching driver */
	if (pdev->driver_override)
		return !strcmp(pdev->driver_override, drv->name);

	/* Attempt an OF style match first */
	if (of_driver_match_device(dev, drv))
		return 1;

	/* Then try ACPI style match */
	if (acpi_driver_match_device(dev, drv))
		return 1;

	/* Then try to match against the id table */
	if (pdrv->id_table)
		return platform_match_id(pdrv->id_table, pdev) != NULL;

	/* fall-back to driver name match */
	return (strcmp(pdev->name, drv->name) == 0);
}

platform_match函数会按照以下顺序来尝试匹配设备和驱动：

1. 检查设备的driver_override字段；
2. 尝试使用设备树（of）风格匹配；
3. 尝试使用ACPI风格匹配；
4. 尝试依据驱动的id_table进行匹配
5. 若前面的匹配都失败了，就使用设备和驱动的名称进行匹配。

2、SPI数据结构

前面的硬件框架可以看出，SPI子系统涉及到2类硬件：SPI控制器、SPI设备。

在SPI总线设备驱动模型中，spi_master、spi_device和spi_driver是三个核心的数据结构和概念，它们共同协作实现对SPI设备的管理和驱动。

spi_master结构体

spi_master代表SPI主控制器，它是系统中负责管理SPI总线并与SPI从设备进行通信的硬件实体。在Linux内核中，它抽象魏一个spi_master结构体，用来描述和控制 SPI 主机控制器的各种属性与操作，里面最重要的成员是transfer函数指针。

struct spi_master {
	struct device	dev;

	struct list_head list;

	/* other than negative (== assign one dynamically), bus_num is fully
	 * board-specific.  usually that simplifies to being SOC-specific.
	 * example:  one SOC has three SPI controllers, numbered 0..2,
	 * and one board's schematics might show it using SPI-2.  software
	 * would normally use bus_num=2 for that controller.
	 */
	s16			bus_num;

	/* chipselects will be integral to many controllers; some others
	 * might use board-specific GPIOs.
	 */
	u16			num_chipselect;

	/* some SPI controllers pose alignment requirements on DMAable
	 * buffers; let protocol drivers know about these requirements.
	 */
	u16			dma_alignment;

	/* spi_device.mode flags understood by this controller driver */
	u16			mode_bits;

	/* bitmask of supported bits_per_word for transfers */
	u32			bits_per_word_mask;
#define SPI_BPW_MASK(bits) BIT((bits) - 1)
#define SPI_BIT_MASK(bits) (((bits) == 32) ? ~0U : (BIT(bits) - 1))
#define SPI_BPW_RANGE_MASK(min, max) (SPI_BIT_MASK(max) - SPI_BIT_MASK(min - 1))

	/* limits on transfer speed */
	u32			min_speed_hz;
	u32			max_speed_hz;

	/* other constraints relevant to this driver */
	u16			flags;
#define SPI_MASTER_HALF_DUPLEX	BIT(0)		/* can't do full duplex */
#define SPI_MASTER_NO_RX	BIT(1)		/* can't do buffer read */
#define SPI_MASTER_NO_TX	BIT(2)		/* can't do buffer write */
#define SPI_MASTER_MUST_RX      BIT(3)		/* requires rx */
#define SPI_MASTER_MUST_TX      BIT(4)		/* requires tx */

	/*
	 * on some hardware transfer / message size may be constrained
	 * the limit may depend on device transfer settings
	 */
	size_t (*max_transfer_size)(struct spi_device *spi);
	size_t (*max_message_size)(struct spi_device *spi);

	/* I/O mutex */
	struct mutex		io_mutex;

	/* lock and mutex for SPI bus locking */
	spinlock_t		bus_lock_spinlock;
	struct mutex		bus_lock_mutex;

	/* flag indicating that the SPI bus is locked for exclusive use */
	bool			bus_lock_flag;

	/* Setup mode and clock, etc (spi driver may call many times).
	 *
	 * IMPORTANT:  this may be called when transfers to another
	 * device are active.  DO NOT UPDATE SHARED REGISTERS in ways
	 * which could break those transfers.
	 */
	int			(*setup)(struct spi_device *spi);

	/* bidirectional bulk transfers
	 *
	 * + The transfer() method may not sleep; its main role is
	 *   just to add the message to the queue.
	 * + For now there's no remove-from-queue operation, or
	 *   any other request management
	 * + To a given spi_device, message queueing is pure fifo
	 *
	 * + The master's main job is to process its message queue,
	 *   selecting a chip then transferring data
	 * + If there are multiple spi_device children, the i/o queue
	 *   arbitration algorithm is unspecified (round robin, fifo,
	 *   priority, reservations, preemption, etc)
	 *
	 * + Chipselect stays active during the entire message
	 *   (unless modified by spi_transfer.cs_change != 0).
	 * + The message transfers use clock and SPI mode parameters
	 *   previously established by setup() for this device
	 */
	int			(*transfer)(struct spi_device *spi,
						struct spi_message *mesg);

	/* called on release() to free memory provided by spi_master */
	void			(*cleanup)(struct spi_device *spi);

	/*
	 * Used to enable core support for DMA handling, if can_dma()
	 * exists and returns true then the transfer will be mapped
	 * prior to transfer_one() being called.  The driver should
	 * not modify or store xfer and dma_tx and dma_rx must be set
	 * while the device is prepared.
	 */
	bool			(*can_dma)(struct spi_master *master,
					   struct spi_device *spi,
					   struct spi_transfer *xfer);

	/*
	 * These hooks are for drivers that want to use the generic
	 * master transfer queueing mechanism. If these are used, the
	 * transfer() function above must NOT be specified by the driver.
	 * Over time we expect SPI drivers to be phased over to this API.
	 */
	bool				queued;
	struct kthread_worker		kworker;
	struct task_struct		*kworker_task;
	struct kthread_work		pump_messages;
	spinlock_t			queue_lock;
	struct list_head		queue;
	struct spi_message		*cur_msg;
	bool				idling;
	bool				busy;
	bool				running;
	bool				rt;
	bool				auto_runtime_pm;
	bool                            cur_msg_prepared;
	bool				cur_msg_mapped;
	struct completion               xfer_completion;
	size_t				max_dma_len;

	int (*prepare_transfer_hardware)(struct spi_master *master);
	int (*transfer_one_message)(struct spi_master *master,
				    struct spi_message *mesg);
	int (*unprepare_transfer_hardware)(struct spi_master *master);
	int (*prepare_message)(struct spi_master *master,
			       struct spi_message *message);
	int (*unprepare_message)(struct spi_master *master,
				 struct spi_message *message);
	int (*spi_flash_read)(struct  spi_device *spi,
			      struct spi_flash_read_message *msg);
	bool (*flash_read_supported)(struct spi_device *spi);

	/*
	 * These hooks are for drivers that use a generic implementation
	 * of transfer_one_message() provied by the core.
	 */
	void (*set_cs)(struct spi_device *spi, bool enable);
	int (*transfer_one)(struct spi_master *master, struct spi_device *spi,
			    struct spi_transfer *transfer);
	void (*handle_err)(struct spi_master *master,
			   struct spi_message *message);

	/* gpio chip select */
	int			*cs_gpios;

	/* statistics */
	struct spi_statistics	statistics;

	/* DMA channels for use with core dmaengine helpers */
	struct dma_chan		*dma_tx;
	struct dma_chan		*dma_rx;

	/* dummy data for full duplex devices */
	void			*dummy_rx;
	void			*dummy_tx;

	int (*fw_translate_cs)(struct spi_master *master, unsigned cs);
};

spi_device结构体

spi_device代表一个具体的 SPI 从设备，它连接到 SPI 总线上，是 SPI 通信的目标设备。在 Linux 内核中，它抽象为一个spi_device结构体，用于描述 SPI 从设备的各种属性。

struct spi_device {
	struct device		dev;
	struct spi_master	*master;
	u32			max_speed_hz;
	u8			chip_select;
	u8			bits_per_word;
	u16			mode;
#define	SPI_CPHA	0x01			/* clock phase */
#define	SPI_CPOL	0x02			/* clock polarity */
#define	SPI_MODE_0	(0|0)			/* (original MicroWire) */
#define	SPI_MODE_1	(0|SPI_CPHA)
#define	SPI_MODE_2	(SPI_CPOL|0)
#define	SPI_MODE_3	(SPI_CPOL|SPI_CPHA)
#define	SPI_CS_HIGH	0x04			/* chipselect active high? */
#define	SPI_LSB_FIRST	0x08			/* per-word bits-on-wire */
#define	SPI_3WIRE	0x10			/* SI/SO signals shared */
#define	SPI_LOOP	0x20			/* loopback mode */
#define	SPI_NO_CS	0x40			/* 1 dev/bus, no chipselect */
#define	SPI_READY	0x80			/* slave pulls low to pause */
#define	SPI_TX_DUAL	0x100			/* transmit with 2 wires */
#define	SPI_TX_QUAD	0x200			/* transmit with 4 wires */
#define	SPI_RX_DUAL	0x400			/* receive with 2 wires */
#define	SPI_RX_QUAD	0x800			/* receive with 4 wires */
	int			irq;
	void			*controller_state;
	void			*controller_data;
	char			modalias[SPI_NAME_SIZE];
	int			cs_gpio;	/* chip select gpio */

	/* the statistics */
	struct spi_statistics	statistics;

	/*
	 * likely need more hooks for more protocol options affecting how
	 * the controller talks to each chip, like:
	 *  - memory packing (12 bit samples into low bits, others zeroed)
	 *  - priority
	 *  - drop chipselect after each word
	 *  - chipselect delays
	 *  - ...
	 */
};

spi_driver结构体

spi_driver代表 SPI 设备的驱动程序，它实现了对 SPI 从设备的具体操作和功能。在 Linux 内核中，它抽象为一个spi_driver结构体，包含了驱动程序的各种回调函数。

struct spi_driver {
	const struct spi_device_id *id_table;
	int			(*probe)(struct spi_device *spi);
	int			(*remove)(struct spi_device *spi);
	void			(*shutdown)(struct spi_device *spi);
	struct device_driver	driver;
};

三者关系

spi_master负责管理 SPI 总线，为spi_device提供通信的基础；spi_device代表具体的 SPI 从设备，通过spi_master注册到系统中；spi_driver则负责驱动spi_device，通过与spi_device匹配后，实现对设备的具体操作和数据传输。它们共同构成了 Linux 内核中 SPI 总线设备驱动模型的核心部分。

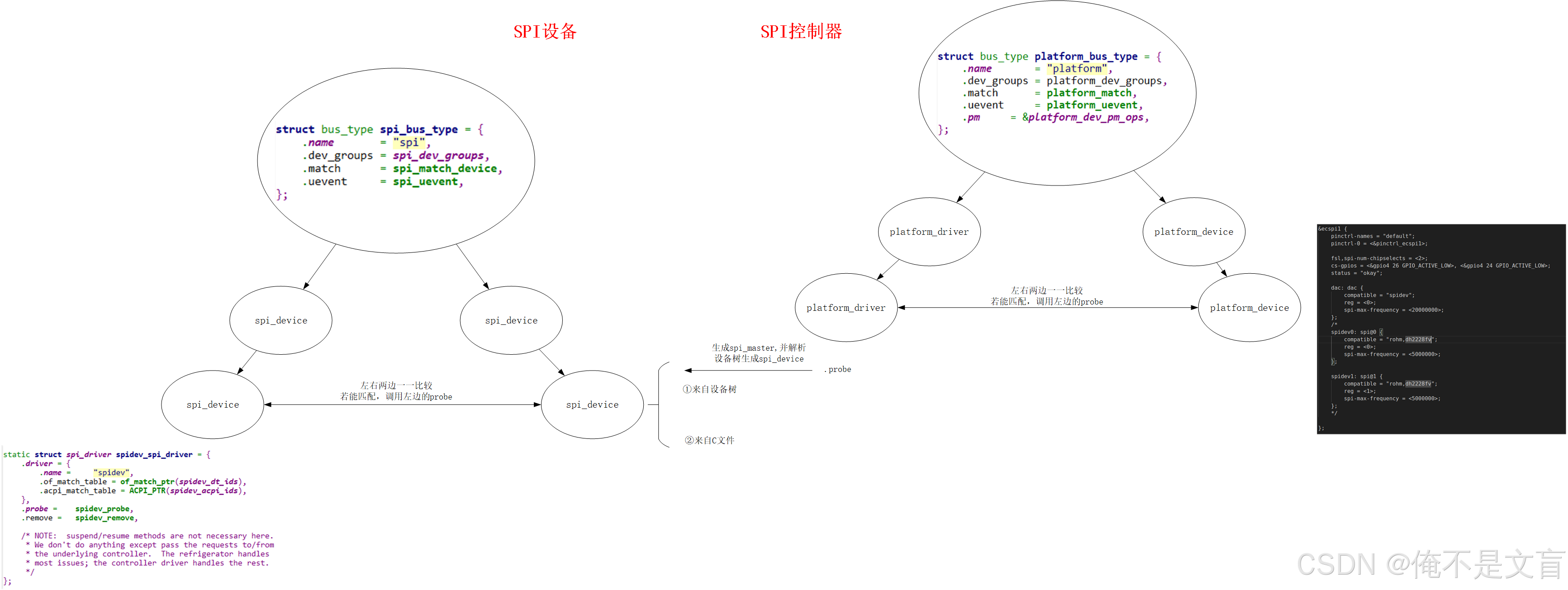

3、SPI驱动框架

在 Linux 系统中，SPI 控制器通常是通过平台总线驱动模型进行创建和管理的，而 SPI 设备则是基于 SPI 总线驱动模型来创建和操作的。
