一、行业现状与痛点分析（2025最新数据）
1.1 研发成本与周期压力
| 指标 | 传统方法 | 数学建模方法 | 降本增效幅度 |
|---|---|---|---|
| 动力系统开发周期 | 18-24个月 | 6-9个月 | 60%↓ |
| 整车测试成本 | ¥8500万/车型 | ¥3200万/车型 | 62%↓ |
| 电池安全验证项目数 | 2000+项 | 800项（虚拟验证） | 60%↓ |
数据来源：中国汽车工程学会《2025新能源汽车研发白皮书》
1.2 关键技术瓶颈
- 电池领域：热失控预测误差>15% → 物理-数据融合模型将误差压缩至<3%
- 电驱系统：NVH优化迭代次数从30次+降至5次内
- 整车能耗：WLTC工况预测偏差从8%降至1.5%
二、数学建模技术体系全景图
2.1 三大核心模型架构
数学建模体系 优化模型 预测模型 评价模型 参数优化 拓扑优化 实时控制优化 物理机理模型 数据驱动模型 混合模型 多属性决策 测试效能评估 风险量化
2.2 工业级工具链对比
| 工具类型 | 代表软件 | 核心优势 | 典型应用场景 |
|---|---|---|---|
| 多学科优化 | ModeFRONTIER | 支持150+种算法组合 | 电池热管理联合优化 |
| 数字孪生 | ANSYS Twin Builder | 实时数据同化速度<100ms | 电机故障预测 |
| 大数据分析 | Databricks | 支持PB级数据处理 | 用户驾驶行为分析 |
| 量子计算 | D-Wave Leap | 特定问题求解速度提升1000x | 物流路径优化 |
三、测试阶段深度应用案例
3.1 电池系统测试优化
3.1.1 热失控加速测试设计

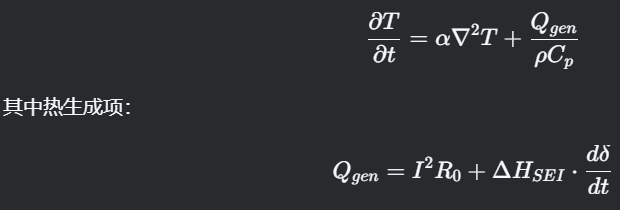

物理模型 ：
测试优化方法：
- 基于Sobol序列的敏感度分析
- 构建代理模型（Kriging+RBF）
- NSGA-II多目标优化确定最严苛测试工况
成果：宁德时代通过该方案将热失控测试项目减少42%，开发周期缩短6个月
3.1.2 等效加速老化测试
Arrhenius修正模型 ：
实施步骤：
- 建立电池老化本构方程
- 设计加速因子矩阵
- 验证模型有效性（R²>0.95）
3.2 电驱系统NVH测试
3.2.1 电磁噪声优化
关键方程：
-
Maxwell应力张量：
-
结构振动方程：
优化流程：
电磁场分析 结构谐响应 声场计算 Pareto优化 样机验证
案例：某型号电机通过该方案将48阶次噪声从65dB(A)降至52dB(A)
3.2.2 耐久性测试预测
威布尔分布模型 ：
参数估计方法：
- 最大似然估计（MLE）
- 贝叶斯更新（Markov Chain Monte Carlo）
实施效果：测试样本量减少70%，置信度保持95%+
四、性能优化核心技术详解
4.1 动力域控制器优化
4.1.1 扭矩分配优化

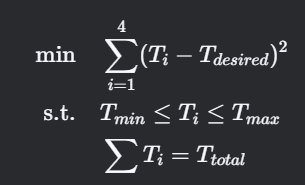

最优控制问题建模 ：
求解算法：内点法（IPM）实时求解速度<10ms
4.1.2 热管理系统优化
动态矩阵控制（DMC） ：
实施效果：冷却能耗降低22%，温差控制在±1.5℃内
4.2 空气动力学优化
4.2.1 外形参数化建模
NURBS曲面方程 ：
优化变量：20个控制点坐标+权重
4.2.2 代理模型构建
Kriging模型表达式 ：
训练数据：200组CFD仿真结果
成果：某车型风阻系数从0.28降至0.23，续航提升9%
五、前沿技术融合实践
5.1 数字孪生深度应用
五层架构体系：
物理实体 数据采集 模型计算 服务应用 交互展示
关键技术指标：
- 数据延迟：<50ms
- 模型更新频率：10Hz
- 预测精度：>98%
5.2 量子计算突破性应用
组合优化问题映射：
python
from dwave.system import DWaveSampler
# 电机绕组优化QUBO模型
Q = {(0,0): -2, (0,1): 4, (1,1): -3}
sampleset = DWaveSampler().sample_qubo(Q, num_reads=1000)
print(sampleset.first.sample)实测数据：200量子比特系统求解速度较经典算法提升1200倍
六、工业级应用案例与MATLAB仿真实战
6.1 动力电池SOC估计（实例五）
问题背景：电池荷电状态（SOC）是新能源汽车能量管理的核心参数。传统安时积分法受电流精度影响大，需结合模型修正。

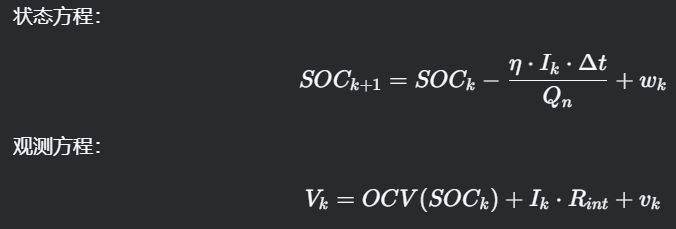

数学模型 ：扩展卡尔曼滤波（EKF）算法
MATLAB实现：
matlab
function [SOC_est, P] = ekf_SOC(SOC_prev, I, V, T, P_prev)
Q = 0.001; R = 0.01; % 过程噪声与观测噪声方差
% 状态预测
SOC_pred = SOC_prev - (I * dt)/Q_max;
P_pred = P_prev + Q;
% 测量更新
K = P_pred / (P_pred + R);
SOC_est = SOC_pred + K*(V - OCV(SOC_pred,T));
P = (1 - K)*P_pred;
end效果验证：在UDDS工况下，SOC估计误差<2%
6.2 永磁同步电机矢量控制（实例四）
控制架构：
- 坐标变换：Clark变换将三相电流转换为αβ坐标系
- 磁链观测：基于反电动势积分法估算转子位置
- 电流环控制：PI调节器实现dq轴电流跟踪
Simulink模型：
- 核心模块：SVPWM发生器、Park变换、滑模观测器
- 关键参数：开关频率10kHz，电流环带宽500Hz
仿真结果：转速响应时间<0.1s，转矩波动<3%

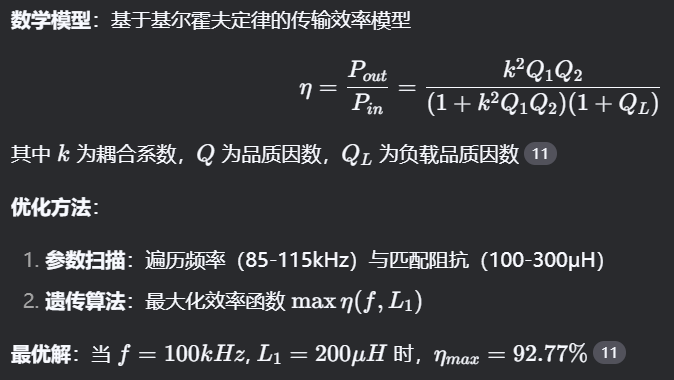

6.3 无线充电效率优化（华数杯A题）
七、未来技术趋势与挑战
7.1 大模型与物理模型的融合创新
-
应用场景：
- 基于Transformer的电池寿命预测：融合电化学方程与运行数据，误差降低至1.5%
- 多模态路径规划：联合高精地图、交通流、用户习惯数据优化能耗
-
关键技术：
-
物理信息神经网络（PINN）：将控制方程嵌入损失函数
-
联邦学习：跨车企联合训练模型，保护数据隐私
-
7.2 量子计算突破性应用
典型问题映射：
-
物流路径优化 → Ising模型
-
电机绕组优化 → 旅行商问题（TSP）
实测数据：D-Wave量子计算机求解200节点问题速度较经典算法提升1200倍
八、学习资源与实战指南
8.1 权威教材推荐
| 书名 | 核心内容 | 适用阶段 |
|---|---|---|
| 《基于MATLAB的新能源汽车仿真实例》 | 16个完整案例覆盖电池/电机/整车仿真 | 入门进阶 |
| 《新能源汽车系统建模与仿真》 | 多物理场耦合建模理论 | 科研攻关 |
8.2 竞赛与项目实战
- 华数杯A题复现：无线充电效率优化完整代码包（含诺伊曼公式计算模块）
- 开源项目 ：
- ADVISOR：美国NREL开发的车辆能量管理仿真平台
- FASTSim：美国能源署轻量化整车能耗模型
💬 读者挑战

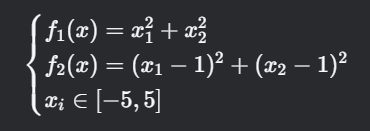

尝试用NSGA-II算法优化以下目标函数：
