省流：
（1）本文背景：将pipe点云上的缺陷和本体检测出来，即1种语义场景（pipe），2种类别（body和quexian）。请记住这两个数字。训练过程请看博主的《用PointNet++训练自己的数据集（语义分割模型semseg）》
（2）本篇用训练好的权重去分割训练网络时的测试集或者训练集（
npy格式），进行可视化，并非是用训练好的权重去分割一个新的点云。这与博主的部件分割（partaseg）可视化《PointNet++训练自己的数据集并完成可视化并保存txt结果》是不同的。此外，可视化结果也是根据block_size分块后的一小块可视化，并不是把测试集中某一点云完全可视化，只是将这一片点云中某一block可视化。
本篇主要参考：《PointNet++分割预测结果可视化》并对博主没有提到的问题进行详解。从参考老哥这里看，这个代码既可以可视化语义分割（sem_seg）又可以可视化部件分割(part_seg），取决于421行的choice_dataset和 425行的导入那个模型：from models.pointnet2_sem_seg_msg import get_model as pointnet2
一：先上代码
c
"传入模型权重文件，读取预测点，生成预测的txt文件"
import tqdm
import matplotlib.pyplot as plt
import matplotlib
import torch
import os
import json
import warnings
import numpy as np
from torch.utils.data import Dataset
warnings.filterwarnings('ignore')
matplotlib.use("Agg")
def pc_normalize(pc):
centroid = np.mean(pc, axis=0)
pc = pc - centroid
m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))
pc = pc / m
return pc
class PartNormalDataset(Dataset):
def __init__(self, root='./data/shapenetcore_partanno_segmentation_benchmark_v0_normal', npoints=2500,
split='train', class_choice=None, normal_channel=False):
self.npoints = npoints # 采样点数
self.root = root # 文件根路径
self.catfile = os.path.join(self.root, 'synsetoffset2category.txt') # 类别和文件夹名字对应的路径
self.cat = {}
self.normal_channel = normal_channel # 是否使用rgb信息
with open(self.catfile, 'r') as f:
for line in f:
ls = line.strip().split()
self.cat[ls[0]] = ls[1]
self.cat = {k: v for k, v in
self.cat.items()} # {'Airplane': '02691156', 'Bag': '02773838', 'Cap': '02954340', 'Car': '02958343', 'Chair': '03001627', 'Earphone': '03261776', 'Guitar': '03467517', 'Knife': '03624134', 'Lamp': '03636649', 'Laptop': '03642806', 'Motorbike': '03790512', 'Mug': '03797390', 'Pistol': '03948459', 'Rocket': '04099429', 'Skateboard': '04225987', 'Table': '04379243'}
self.classes_original = dict(zip(self.cat, range(
len(self.cat)))) # {'Airplane': 0, 'Bag': 1, 'Cap': 2, 'Car': 3, 'Chair': 4, 'Earphone': 5, 'Guitar': 6, 'Knife': 7, 'Lamp': 8, 'Laptop': 9, 'Motorbike': 10, 'Mug': 11, 'Pistol': 12, 'Rocket': 13, 'Skateboard': 14, 'Table': 15}
if not class_choice is None: # 选择一些类别进行训练 好像没有使用这个功能
self.cat = {k: v for k, v in self.cat.items() if k in class_choice}
# print(self.cat)
self.meta = {} # 读取分好类的文件夹jason文件 并将他们的名字放入列表中
with open(os.path.join(self.root, 'train_test_split', 'shuffled_train_file_list.json'), 'r') as f:
train_ids = set([str(d.split('/')[2]) for d in json.load(f)]) # '928c86eabc0be624c2bf2dcc31ba1713' 这是第一个值
with open(os.path.join(self.root, 'train_test_split', 'shuffled_val_file_list.json'), 'r') as f:
val_ids = set([str(d.split('/')[2]) for d in json.load(f)])
with open(os.path.join(self.root, 'train_test_split', 'shuffled_test_file_list.json'), 'r') as f:
test_ids = set([str(d.split('/')[2]) for d in json.load(f)])
for item in self.cat:
self.meta[item] = []
dir_point = os.path.join(self.root, self.cat[item]) # # 拿到对应一个文件夹的路径 例如第一个文件夹02691156
fns = sorted(os.listdir(dir_point)) # 根据路径拿到文件夹下的每个txt文件 放入列表中
# print(fns[0][0:-4])
if split == 'trainval':
fns = [fn for fn in fns if ((fn[0:-4] in train_ids) or (fn[0:-4] in val_ids))]
elif split == 'train':
fns = [fn for fn in fns if
fn[0:-4] in train_ids] # 判断文件夹中的txt文件是否在 训练txt中，如果是，那么fns中拿到的txt文件就是这个类别中所有txt文件中需要训练的文件，放入fns中
elif split == 'val':
fns = [fn for fn in fns if fn[0:-4] in val_ids]
elif split == 'test':
fns = [fn for fn in fns if fn[0:-4] in test_ids]
else:
print('Unknown split: %s. Exiting..' % (split))
exit(-1)
# print(os.path.basename(fns))
for fn in fns:
"第i次循环 fns中拿到的是第i个文件夹中符合训练的txt文件夹的名字"
token = (os.path.splitext(os.path.basename(fn))[0])
self.meta[item].append(
os.path.join(dir_point, token + '.txt')) # 生成一个字典，将类别名字和训练的路径组合起来 作为一个大类中符合训练的数据
# 上面的代码执行完之后，就实现了将所有需要训练或验证的数据放入了一个字典中，字典的键是该数据所属的类别，例如飞机。值是他对应数据的全部路径
# {Airplane:[路径1，路径2........]}
#####################################################################################################################################################
self.datapath = []
for item in self.cat: # self.cat 是类别名称和文件夹对应的字典
for fn in self.meta[item]:
self.datapath.append((item, fn)) # 生成标签和点云路径的元组， 将self.met 中的字典转换成了一个元组
self.classes = {}
for i in self.cat.keys():
self.classes[i] = self.classes_original[i]
## self.classes 将类别的名称和索引对应起来 例如 飞机 <----> 0
# Mapping from category ('Chair') to a list of int [10,11,12,13] as segmentation labels
"""
shapenet 有16 个大类，然后每个大类有一些部件 ，例如飞机 'Airplane': [0, 1, 2, 3] 其中标签为0 1 2 3 的四个小类都属于飞机这个大类
self.seg_classes 就是将大类和小类对应起来
"""
self.seg_classes = {'Earphone': [16, 17, 18], 'Motorbike': [30, 31, 32, 33, 34, 35], 'Rocket': [41, 42, 43],
'Car': [8, 9, 10, 11], 'Laptop': [28, 29], 'Cap': [6, 7], 'Skateboard': [44, 45, 46],
'Mug': [36, 37], 'Guitar': [19, 20, 21], 'Bag': [4, 5], 'Lamp': [24, 25, 26, 27],
'Table': [47, 48, 49], 'Airplane': [0, 1, 2, 3], 'Pistol': [38, 39, 40],
'Chair': [12, 13, 14, 15], 'Knife': [22, 23]}
# for cat in sorted(self.seg_classes.keys()):
# print(cat, self.seg_classes[cat])
self.cache = {} # from index to (point_set, cls, seg) tuple
self.cache_size = 20000
def __getitem__(self, index):
if index in self.cache: # 初始slef.cache为一个空字典，这个的作用是用来存放取到的数据，并按照(point_set, cls, seg)放好 同时避免重复采样
point_set, cls, seg = self.cache[index]
else:
fn = self.datapath[index] # 根据索引 拿到训练数据的路径self.datepath是一个元组（类名，路径）
cat = self.datapath[index][0] # 拿到类名
cls = self.classes[cat] # 将类名转换为索引
cls = np.array([cls]).astype(np.int32)
data = np.loadtxt(fn[1]).astype(np.float32) # size 20488,7 读入这个txt文件，共20488个点，每个点xyz rgb +小类别的标签
if not self.normal_channel: # 判断是否使用rgb信息
point_set = data[:, 0:3]
else:
point_set = data[:, 0:6]
seg = data[:, -1].astype(np.int32) # 拿到小类别的标签
if len(self.cache) < self.cache_size:
self.cache[index] = (point_set, cls, seg)
point_set[:, 0:3] = pc_normalize(point_set[:, 0:3]) # 做一个归一化
choice = np.random.choice(len(seg), self.npoints, replace=True) # 对一个类别中的数据进行随机采样 返回索引，允许重复采样
# resample
point_set = point_set[choice, :] # 根据索引采样
seg = seg[choice]
return point_set, cls, seg # pointset是点云数据，cls十六个大类别，seg是一个数据中，不同点对应的小类别
def __len__(self):
return len(self.datapath)
class S3DISDataset(Dataset):
def __init__(self, split='train', data_root='trainval_fullarea', num_point=4096, test_area=5, block_size=1.0,
sample_rate=1.0, transform=None):
super().__init__()
self.num_point = num_point # 4096
self.block_size = block_size # 1.0
self.transform = transform
rooms = sorted(os.listdir(data_root)) # data_root = 'data/s3dis/stanford_indoor3d/'
rooms = [room for room in rooms if 'Area_' in room] # 'Area_1_WC_1.npy' # 'Area_1_conferenceRoom_1.npy'
"rooms里面存放的是之前转换好的npy数据的名字，例如：Area_1_conferenceRoom1.npy....这样的数据"
if split == 'train':
rooms_split = [room for room in rooms if
not 'Area_{}'.format(test_area) in room] # area 1,2,3,4,6为训练区域，5为测试区域
else:
rooms_split = [room for room in rooms if 'Area_{}'.format(test_area) in room]
"按照指定的test_area划分为训练集和测试集，默认是将区域5作为测试集"
# 创建一些储存数据的列表
self.room_points, self.room_labels = [], [] # 每个房间的点云和标签
self.room_coord_min, self.room_coord_max = [], [] # 每个房间的最大值和最小值
num_point_all = [] # 初始化每个房间点的总数的列表
labelweights = np.zeros(2) # 初始标签权重，后面用来统计标签的权重 改动1/9 13改2
# 每层初始化数据集的时候会执行以下代码
for room_name in tqdm.tqdm(rooms_split, total=len(rooms_split)):
# 每次拿到的room_namej就是之前划分好的'Area_1_WC_1.npy'
room_path = os.path.join(data_root, room_name) # 每个小房间的绝对路径，根路径+.npy
room_data = np.load(room_path) # 加载数据 xyzrgbl, (1112933, 7) N*7 room中点云的值 最后一个是标签#
points, labels = room_data[:, 0:6], room_data[:, 6] # xyzrgb, N*6; l, N 将训练数据与标签分开
"前面已经将标签进行了分离，那么这里 np.histogram就是统计每个房间里所有标签的总数，例如，第一个元素就是属于类别0的点的总数"
"将数据集所有点统计一次之后，就知道每个类别占总类别的比例，为后面加权计算损失做准备"
tmp, _ = np.histogram(labels, range(
3)) # 统计标签的分布情况 [192039 185764 488740 0 0 0 28008 0 0 0, 0 0 218382] 改动2/9 13对应14 2对应3
# 也就是有多少个点属于第i个类别
labelweights += tmp # 将它们累计起来
coord_min, coord_max = np.amin(points, axis=0)[:3], np.amax(points, axis=0)[:3] # 获取当前房间坐标的最值
self.room_points.append(points), self.room_labels.append(labels)
self.room_coord_min.append(coord_min), self.room_coord_max.append(coord_max)
num_point_all.append(labels.size) # 标签的数量 也就是点的数量
"通过for循环后，所有的房间里类别分布情况和坐标情况都被放入了相应的变量中，后面就是计算权重了"
labelweights = labelweights.astype(np.float32)
labelweights = labelweights / np.sum(labelweights) # 计算标签的权重，每个类别的点云总数/总的点云总数
"感觉这里应该是为了避免有的点数量比较少，计算出训练的iou占miou的比重太大，所以在这里计算一下加权（根据点标签的数量进行加权）"
self.labelweights = np.power(np.amax(labelweights) / labelweights, 1 / 3.0) # 为什么这里还要开三次方？？？
print('label weight\n')
print(self.labelweights)
sample_prob = num_point_all / np.sum(num_point_all) # 每个房间占总的房间的比例
num_iter = int(np.sum(num_point_all) * sample_rate / num_point) # 如果按 sample rate进行采样，那么每个区域用4096个点 计算需要采样的次数
room_idxs = []
# 这里求的应该就是一个划分房间的索引
for index in range(len(rooms_split)):
room_idxs.extend([index] * int(round(sample_prob[index] * num_iter)))
self.room_idxs = np.array(room_idxs)
print("Totally {} samples in {} set.".format(len(self.room_idxs), split))
def __getitem__(self, idx):
room_idx = self.room_idxs[idx]
points = self.room_points[room_idx] # N * 6 --》 debug 1112933,6
labels = self.room_labels[room_idx] # N
N_points = points.shape[0]
while (True): # 这里是不是对应的就是将一个房间的点云切分为一个区域
center = points[np.random.choice(N_points)][:3] # 从该个房间随机选一个点作为中心点
block_min = center - [self.block_size / 2.0, self.block_size / 2.0, 0]
block_max = center + [self.block_size / 2.0, self.block_size / 2.0, 0]
"找到符合要求点的索引（min<=x,y,z<=max），坐标被限制在最小和最大值之间"
point_idxs = np.where(
(points[:, 0] >= block_min[0]) & (points[:, 0] <= block_max[0]) & (points[:, 1] >= block_min[1]) & (
points[:, 1] <= block_max[1]))[0]
"如果符合要求的点至少有1024个，那么跳出循环，否则继续随机选择中心点，继续寻找"
if point_idxs.size > 1024:
break
"这里可以尝试修改一下1024这个参数，感觉采4096个点的话，可能存在太多重复的点"
if point_idxs.size >= self.num_point: # 如果找到符合条件的点大于给定的4096个点，那么随机采样4096个点作为被选择的点
selected_point_idxs = np.random.choice(point_idxs, self.num_point, replace=False)
else: # 如果符合条件的点小于4096 则随机重复采样凑够4096个点
selected_point_idxs = np.random.choice(point_idxs, self.num_point, replace=True) #
# normalize
selected_points = points[selected_point_idxs, :] # num_point * 6 拿到筛选后的4096个点
current_points = np.zeros((self.num_point, 9)) # num_point * 9
current_points[:, 6] = selected_points[:, 0] / self.room_coord_max[room_idx][0] # 选择点的坐标/被选择房间的最大值 做坐标的归一化
current_points[:, 7] = selected_points[:, 1] / self.room_coord_max[room_idx][1]
current_points[:, 8] = selected_points[:, 2] / self.room_coord_max[room_idx][2]
selected_points[:, 0] = selected_points[:, 0] - center[0] # 再将坐标移至随机采样的中心点
selected_points[:, 1] = selected_points[:, 1] - center[1]
selected_points[:, 3:6] /= 255.0 # 颜色信息归一化
current_points[:, 0:6] = selected_points
current_labels = labels[selected_point_idxs]
if self.transform is not None:
current_points, current_labels = self.transform(current_points, current_labels)
return current_points, current_labels, current_labels
def __len__(self):
return len(self.room_idxs)
class Generate_txt_and_3d_img:
def __init__(self, img_root, target_root, num_classes, testDataLoader, model_dict, color_map=None):
self.img_root = img_root # 点云数据路径
self.target_root = target_root # 生成txt标签和预测结果路径
self.testDataLoader = testDataLoader
self.num_classes = num_classes
self.color_map = color_map
self.heat_map = False # 控制是否输出heatmap
self.label_path_txt = os.path.join(self.target_root, 'label_txt') # 存放label的txt文件
self.make_dir(self.label_path_txt)
# 拿到模型 并加载权重
self.model_name = []
self.model = []
self.model_weight_path = []
for k, v in model_dict.items():
self.model_name.append(k)
self.model.append(v[0])
self.model_weight_path.append(v[1])
# 加载权重
self.load_cheackpoint_for_models(self.model_name, self.model, self.model_weight_path)
# 创建文件夹
self.all_pred_image_path = [] # 所有预测结果的路径列表
self.all_pred_txt_path = [] # 所有预测txt的路径列表
for n in self.model_name:
self.make_dir(os.path.join(self.target_root, n + '_predict_txt'))
self.make_dir(os.path.join(self.target_root, n + '_predict_image'))
self.all_pred_txt_path.append(os.path.join(self.target_root, n + '_predict_txt'))
self.all_pred_image_path.append(os.path.join(self.target_root, n + '_predict_image'))
"将模型对应的预测txt结果和img结果生成出来，对应几个模型就在列表中添加几个元素"
self.generate_predict_to_txt() # 生成预测txt
self.draw_3d_img() # 画图
def generate_predict_to_txt(self):
for batch_id, (points, label, target) in tqdm.tqdm(enumerate(self.testDataLoader),
total=len(self.testDataLoader), smoothing=0.9):
# 点云数据、整个图像的标签、每个点的标签、 没有归一化的点云数据（带标签）torch.Size([1, 7, 2048])
points = points.transpose(2, 1)
# print('1',target.shape) # 1 torch.Size([1, 2048])
xyz_feature_point = points[:, :6, :]
# 将标签保存为txt文件
point_set_without_normal = np.asarray(
torch.cat([points.permute(0, 2, 1), target[:, :, None]], dim=-1)).squeeze(0) # 代标签 没有归一化的点云数据 的numpy形式
np.savetxt(os.path.join(self.label_path_txt, f'{batch_id}_label.txt'), point_set_without_normal,
fmt='%.04f') # 将其存储为txt文件
" points torch.Size([16, 2048, 6]) label torch.Size([16, 1]) target torch.Size([16, 2048])"
assert len(self.model) == len(self.all_pred_txt_path), '路径与模型数量不匹配，请检查'
for n, model, pred_path in zip(self.model_name, self.model, self.all_pred_txt_path):
#print("model_name",n)
#print("model", model)
#print("pred_path", pred_path)
#print("xx:",self.to_categorical(label, 5))
#print("yy：",points.shape) #yy： torch.Size([1, 9, 50000])
#print("zz：", points.ndim)#
#print("First sample points:", points[0, :, :]) # 第一个样本的所有点
points=points.float() #自己加的 RuntimeError: Index put requires the source and destination dtypes match, got Float for the destination and Double for the source.
seg_pred, trans_feat = model(points) #改动3/9 16 1 seg_pred, trans_feat = model(points, self.to_categorical(label, 1))
seg_pred = seg_pred.cpu().data.numpy()
# =================================================
# seg_pred = np.argmax(seg_pred, axis=-1) # 获得网络的预测结果 b n c
if self.heat_map:
out = np.asarray(np.sum(seg_pred, axis=2))
seg_pred = ((out - np.min(out) / (np.max(out) - np.min(out))))
else:
seg_pred = np.argmax(seg_pred, axis=-1) # 获得网络的预测结果 b n c
# =================================================
seg_pred = np.concatenate([np.asarray(xyz_feature_point), seg_pred[:, None, :]],
axis=1).transpose((0, 2, 1)).squeeze(0) # 将点云与预测结果进行拼接，准备生成txt文件
svae_path = os.path.join(pred_path, f'{n}_{batch_id}.txt')
np.savetxt(svae_path, seg_pred, fmt='%.04f')
def draw_3d_img(self):
# 调用matpltlib 画3d图像
each_label = os.listdir(self.label_path_txt) # 所有标签txt路径
self.label_path_3d_img = os.path.join(self.target_root, 'label_3d_img')
self.make_dir(self.label_path_3d_img)
assert len(self.all_pred_txt_path) == len(self.all_pred_image_path)
for i, (pre_txt_path, save_img_path, name) in enumerate(
zip(self.all_pred_txt_path, self.all_pred_image_path, self.model_name)):
each_txt_path = os.listdir(pre_txt_path) # 拿到txt文件的全部名字
for idx, (txt, lab) in tqdm.tqdm(enumerate(zip(each_txt_path, each_label)), total=len(each_txt_path)):
if i == 0:
self.draw_each_img(os.path.join(self.label_path_txt, lab), idx, heat_maps=False)
self.draw_each_img(os.path.join(pre_txt_path, txt), idx, name=name, save_path=save_img_path,
heat_maps=self.heat_map)
print(f'所有预测图片已生成完毕，请前往：{self.all_pred_image_path} 查看')
def draw_each_img(self, root, idx, name=None, skip=1, save_path=None, heat_maps=False):
"root：每个txt文件的路径"
points = np.loadtxt(root)[:, :3] # 点云的xyz坐标
points_all = np.loadtxt(root) # 点云的所有坐标
points = self.pc_normalize(points)
skip = skip # Skip every n points
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
point_range = range(0, points.shape[0], skip) # skip points to prevent crash
x = points[point_range, 0]
z = points[point_range, 1]
y = points[point_range, 2]
"根据传入的类别数 自定义生成染色板 标签 0对应 随机颜色1 标签1 对应随机颜色2"
if self.color_map is not None:
color_map = self.color_map
else:
color_map = {idx: i for idx, i in enumerate(np.linspace(0, 0.9, num_classes))}
Label = points_all[point_range, -1] # 拿到标签
# 将标签传入前面的字典，找到对应的颜色 并放入列表
Color = list(map(lambda x: color_map[int(x)], Label)) #改动4/9： TypeError: list indices must be integers or slices, not numpy.float64
ax.scatter(x, # x
y, # y
z, # z
c=Color, # Color, # height data for color
s=25,
marker=".")
ax.axis('auto') # {equal, scaled}
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
ax.axis('off') # 设置坐标轴不可见
ax.grid(False) # 设置背景网格不可见
ax.view_init(elev=0, azim=0)
if save_path is None:
plt.savefig(os.path.join(self.label_path_3d_img, f'{idx}_label_img.png'), dpi=300, bbox_inches='tight',
transparent=True)
else:
plt.savefig(os.path.join(save_path, f'{idx}_{name}_img.png'), dpi=300, bbox_inches='tight',
transparent=True)
def pc_normalize(self, pc):
l = pc.shape[0]
centroid = np.mean(pc, axis=0)
pc = pc - centroid
m = np.max(np.sqrt(np.sum(pc ** 2, axis=1)))
pc = pc / m
return pc
def make_dir(self, root):
if os.path.exists(root):
print(f'{root} 路径已存在 无需创建')
else:
os.mkdir(root)
def to_categorical(self, y, num_classes):
""" 1-hot encodes a tensor """
print("y:",y)
print("num_classes",num_classes)
new_y = torch.eye(num_classes)[y.cpu().data.numpy(),]
if (y.is_cuda):
return new_y.cuda()
return new_y
def load_cheackpoint_for_models(self, name, model, cheackpoints):
assert cheackpoints is not None, '请填写权重文件'
assert model is not None, '请实例化模型'
for n, m, c in zip(name, model, cheackpoints):
print(f'正在加载{n}的权重.....')
weight_dict = torch.load(os.path.join(c, 'best_model.pth'))
m.load_state_dict(weight_dict['model_state_dict'])
print(f'{n}权重加载完毕')
if __name__ == '__main__':
import copy
img_root = r'D:\YinParker\Desktop\AllFileFolder\A_Other_projects_in_laboratory\pointNet2\Pointnet_Pointnet2_pytorch-master\data\stanford_indoor3d' # 数据集路径
target_root = r'D:\YinParker\Desktop\\' # 输出结果路径
num_classes = 2 # 填写数据集的类别数 如果是s3dis这里就填13 shapenet这里就填50 改动5/9
choice_dataset = 'S3dis' # 预测ShapNet数据集
# 导入模型 部分
"所有的模型以PointNet++为标准 输入两个参数 输出两个参数，如果模型仅输出一个，可以将其修改为多输出一个None！！！！"
# ==============================================
from models.pointnet2_sem_seg_msg import get_model as pointnet2 #改自己模型pointnet2_sem_seg_msg
#from models.finally_csa_part_seg import get_model as csa #用来对比的模型 改动6/9
#from models.pointcouldtransformer_part_seg import get_model as pct #用来对比的模型
model1 = pointnet2(num_classes=num_classes).eval()
#model2 = csa(num_classes, normal_channel=True).eval() 改动7/9
#model3 = pct(num_class=num_classes, normal_channel=False).eval()
# ============================================
# 实例化数据集
"Dataset同理，都按ShapeNet格式输出三个变量 point_set, cls, seg # pointset是点云数据，cls十六个大类别，seg是一个数据中，不同点对应的小类别"
"不是这个格式的话就手动添加一个"
if choice_dataset == 'ShapeNet':
print('实例化ShapeNet')
TEST_DATASET = PartNormalDataset(root=img_root, npoints=2048, split='test', normal_channel=False)
testDataLoader = torch.utils.data.DataLoader(TEST_DATASET, batch_size=1, shuffle=False, num_workers=0,
drop_last=True)
color_map = {idx: i for idx, i in enumerate(np.linspace(0, 0.9, num_classes))}
else:
TEST_DATASET = S3DISDataset(split='test', data_root=img_root, num_point=50000, test_area=2, #改动8/9
block_size=5.0, sample_rate=10.0, transform=None)
testDataLoader = torch.utils.data.DataLoader(TEST_DATASET, batch_size=1, shuffle=False, num_workers=0,
pin_memory=True, drop_last=True)
color_maps = [(0,0,255),(255,0,0),(152, 223, 138), (174, 199, 232), (255, 127, 14), (91, 163, 138), (255, 187, 120), (188, 189, 34),
(140, 86, 75), (255, 152, 150), (214, 39, 40), (197, 176, 213), (196, 156, 148), (23, 190, 207), (112, 128, 144)]
color_map = []
for i in color_maps:
tem = ()
for j in i:
j = j / 255
tem += (j,)
color_map.append(tem)
print('实例化S3DIS')
# 将模型和权重路径填写到字典中，以下面这个格式填写就可以了
# 如果加载权重报错，可以查看类里面的加载权重部分，进行对应修改即可
model_dict = {
'PonintNet': [model1, r'D:\YinParker\Desktop\AllFileFolder\A_Other_projects_in_laboratory\pointNet2\Pointnet_Pointnet2_pytorch-master\log\sem_seg\2025-04-09_19-21\checkpoints'] #改动9/9
# 'CSA': [model2, r'权重路径2'],
# 'PCT': [model3, r'权重路径3']
}
c = Generate_txt_and_3d_img(img_root, target_root, num_classes, testDataLoader, model_dict, color_map)二、改动：
改动1: 158行左右
2种类别
改动2：169行左右
写类别+1 ： 2+1=3
改动3：298行左右
如果后面421行的choice_dataset = 'S3dis' ，即用语义分割（semseg）数据格式，则298行就不要后面的 self.to_categorical(label, 2)因为在pointnet2_sem_seg.py的22行的 def forward(self, xyz):只有两个参数。若choice_dataset = 'ShapeNet'并且用部件分割模型，因为pointnet2_part_seg_msg.py的第237行def forward(self, xyz, cls_label):有三个参数，所以得加上参数self.to_categorical(label, 2)，2是类别个数。
改动4：356行左右

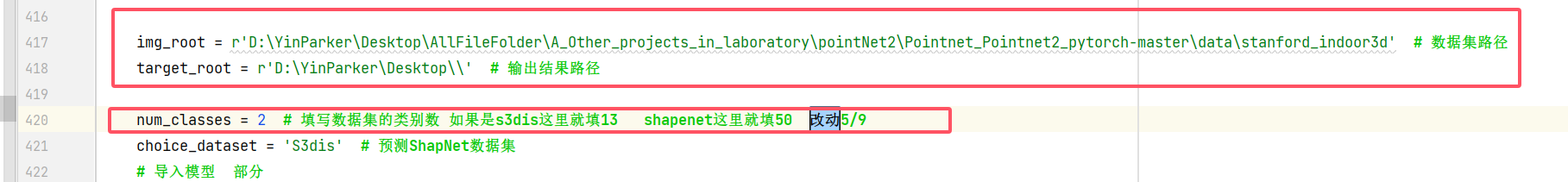

改动5：
你训练集或测试集的路径、输出路径、个数

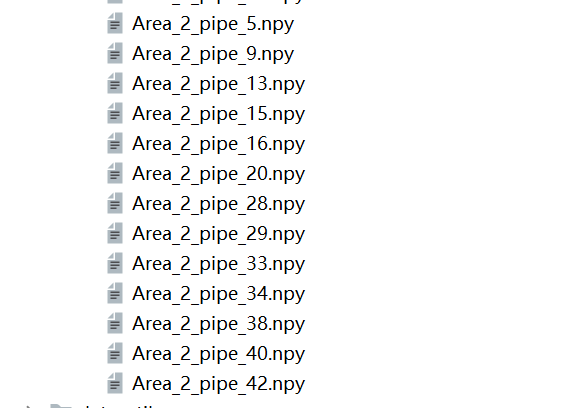

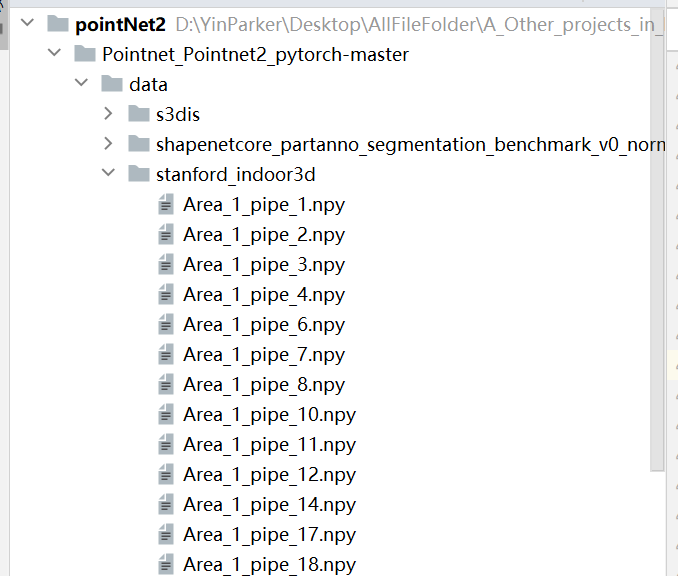

训练集测试机路径下是：Area1开头的是训练的，Area2开头的是测试集

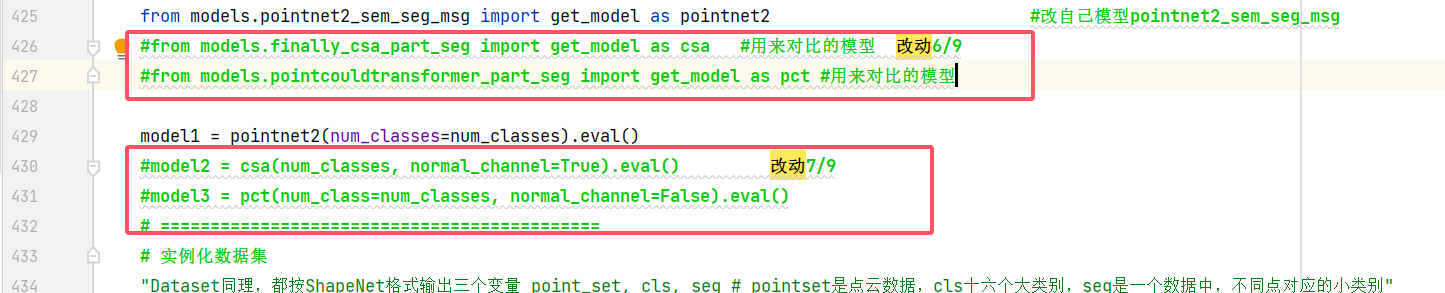

改动6、7：426行左右
下面两个是作对比用的，不用也行；第一个选好自己的模型

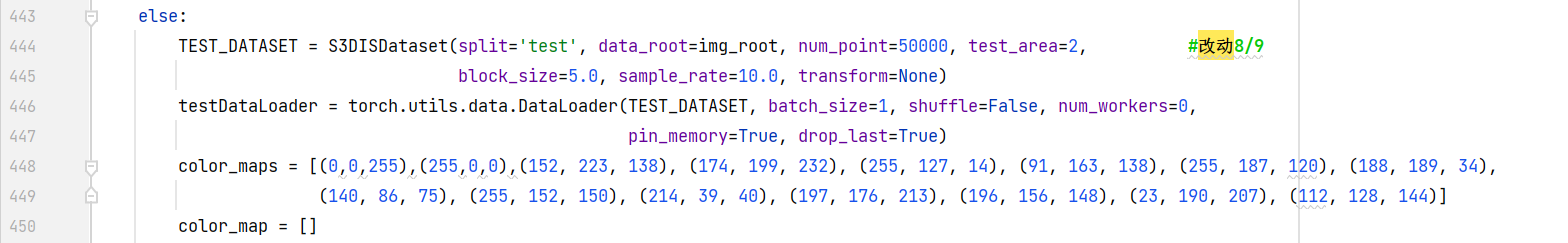

改动8: 444行左右
根据自己实际情况改参数，test_area选择1和2即可分别对训练集、测试集进行可视化。（1和2是我自己的Area1和Area2）

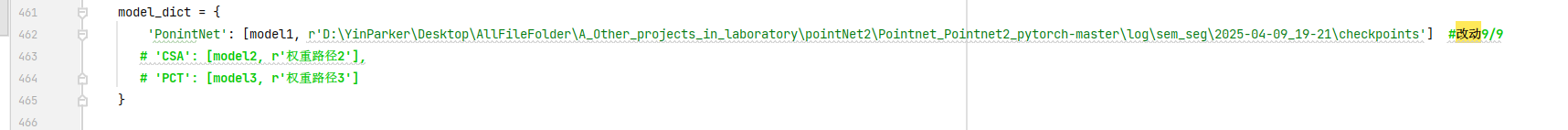

改动9： 461行左右
配合改动6和7 加载模型权重
程序结果：

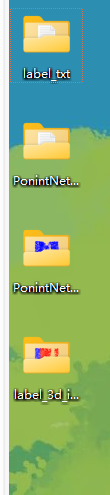

在桌面生成四个文件夹，根据名字可以看出有预测结果。可视化结果是对根据block_size分块后的一小块可视化，并不是把测试集中某一点云完全可视化，只是将这一片点云中某一block可视化。

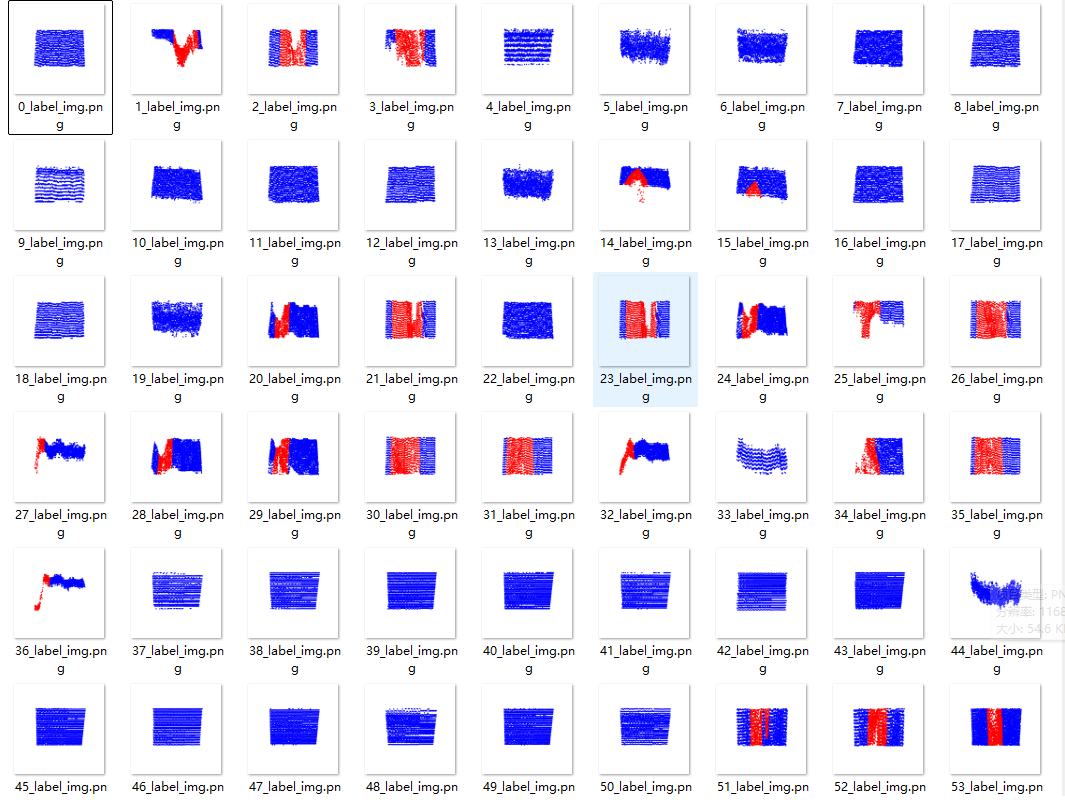

某一个文件夹：
若对你有用，请点赞收藏
