MicroPython 开发ESP32应用教程 之 I2S、INMP441音频录制、MAX98357A音频播放、SD卡读写

永远的元子2025-04-12 2:36

本课程我们讲解Micropython for ESP32 的i2s及其应用，比如INMP441音频录制、MAX98357A音频播放等，还有SD卡的读写。

一、硬件准备

1、支持micropython的ESP32S3开发板

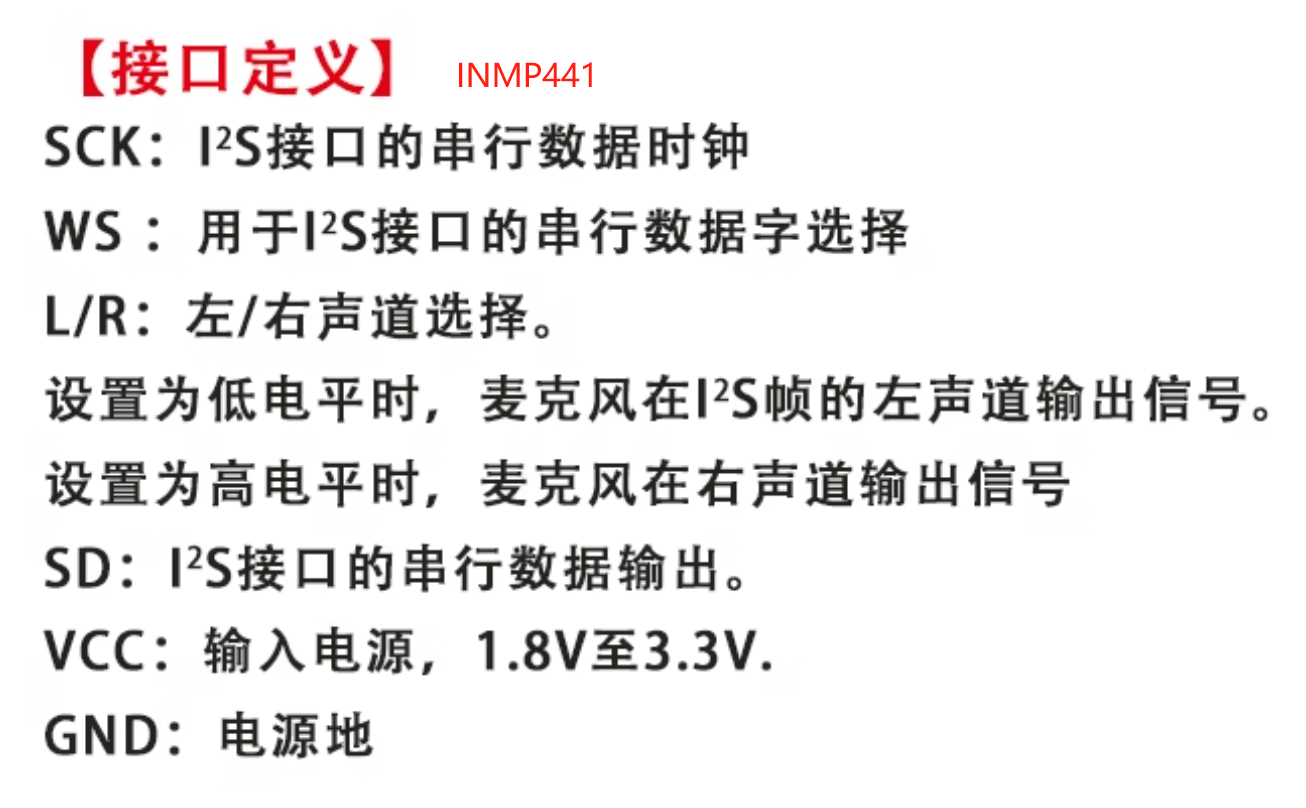

2、INMP441数字全向麦克风模块

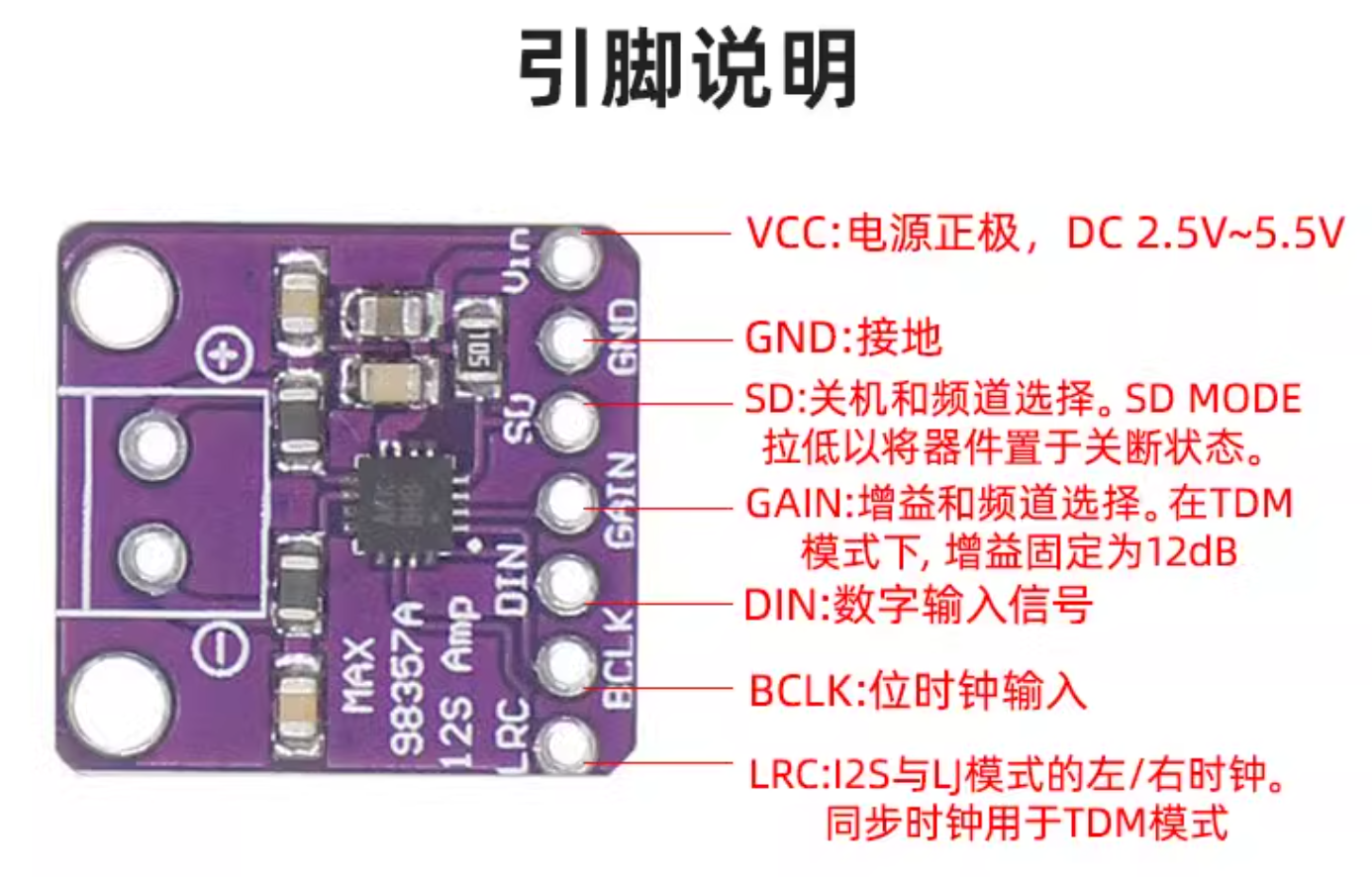

3、MAX98357A音频播放模块

4、SD卡模块

5、面包板及连接线若干

连接方式：

|---------|-----------|---------|
| inmp441 | MAX98357A | ESP32S3 |
| SD | | IO13 |
| WS | | IO12 |
| SCK | | IO11 |
| L/R接地 | | |
| | SD接VCC | |
| | GAIN接地 | |
| | DIN | IO37 |
| | BCLK | IO38 |
| | LRC | IO39 |

|-------|---------|
| SD卡模块 | ESP32S3 |
| SCK | IO4 |
| MOSI | IO5 |
| MISO | IO16 |
| CS | IO17 |

二、i2s介绍

一）、I2S协议基础

I2S（Inter-IC Sound）是一种同步串行通信协议，专为数字音频设备设计，支持单向/双向音频数据传输。其物理层包含三条信号线：

  • ‌SCK‌（串行时钟）：同步数据传输速率
  • ‌WS‌（字选择）：区分左右声道或定义采样率
  • ‌SD‌（串行数据）：传输实际音频数据流‌
二）、MicroPython I2S类特性

A. 仅支持主设备操作模式，可控制SCK和WS信号的生成，适用于连接麦克风、

DAC等从设备‌

B. 支持ESP32、STM32、RP2等主流微控制器平台，通过统一接口简化跨硬件开发‌

三）、核心功能实现

  1. ‌音频输入/输出‌

    • ‌录音‌：从麦克风模块获取PCM音频数据
    • ‌播放‌：向DAC或音频解码器发送音频流‌27。

  2. ‌ 参数灵活配置‌

    初始化时可设置关键参数：

    python 复制代码
    i2s = I2S(id,  # 硬件实例编号（如I2S.NUM0）
          sck=Pin(11), ws=Pin(12), sd=Pin(13),  # 引脚映射
          mode=I2S.RX,  # 模式（RX/TX）
          bits=16,      # 采样位深
          format=I2S.MONO,  # 声道格式 MONO为单声道，STEREO为立体声
          rate=16000,   # 采样率
          ibuf=8092)   # 输入缓冲区大小‌:ml-citation{ref="4,7" data="citationList"}

  3. ‌中断与DMA支持‌

    支持异步数据读写，通过DMA减少CPU占用率，提升实时性‌

四）、典型应用场景

  1. ‌音频播放器 ‌

    播放WAV/MP3文件（需解码库支持）‌。

  2. ‌语音采集系统 ‌

    连接INMP441等数字麦克风实现环境音录制‌。

  3. ‌实时语音处理 ‌

    结合神经网络进行关键词识别或声纹分析‌

三、MicroPython SD卡介绍

一）、SD卡初始化与挂载

硬件接口配置 ‌

使用SPI模式连接SD卡（需4线：CLK/MOSI/MISO/CS），典型ESP32配置示例：

python 复制代码
from sdcard import SDCard
import os, time, gc

spi = SPI(2,
                  baudrate=80000000,
                  polarity=0,
                  phase=0,
                  sck=Pin(4),
                  mosi=Pin(5),
                  miso=Pin(16))
sd = SDCard(spi,Pin(17,Pin.OUT))
二）、文件操作API

基础文件读写 ‌

使用标准文件操作接口：

python 复制代码
def test_sd():
    os.mount(sd,'/sd')
    # 重新查询系统文件目录
    print('挂载SD后的系统目录:{}'.format(os.listdir()))
    with open("/sd/test.txt", "w") as f:
            f.write(str("Hello MicroPython！"))

    # 从sd卡目录下读取hello.txt文件内容
    with open("/sd/test.txt", "r") as f:
        # 打印读取的内容
        data = f.read()
        print (data)

四、inmp4411录制音频

通过前面的讲解，这一小节的内容需要掌握的知识点我们都已经掌握，直接上代码：

python 复制代码
audiofilename = '/sd/rec.pcm'
def record_audio(filename=audiofilename, duration=5, sample_rate=16000):
#     # 硬件诊断
    print("初始化I2S...")
    try:
        i2s = I2S(
            0,
            sck=Pin(11), ws=Pin(12), sd=Pin(13),
            mode=I2S.RX,
            bits=16,
            format=I2S.MONO,
            rate=sample_rate,
            ibuf=4096
        )
    except Exception as e:
        print("I2S初始化失败:", e)
        return

    # 计算数据量
    bytes_per_second = sample_rate * 2  # 16bit=2字节
    total_bytes = bytes_per_second * duration
#    header = createWavHeader(sample_rate, 16, 1, total_bytes)

    # 录音循环
    try:
        with open(audiofilename, 'wb') as f:
#            f.write(header)
            start_time = time.ticks_ms()
            bytes_written = 0
            buffer = bytearray(2048)  # 小缓冲区减少内存压力

            while bytes_written < total_bytes:
                read = i2s.readinto(buffer)
                if read == 0:
                    print("警告：未读取到数据")
                    continue

                f.write(buffer[:read])
                bytes_written += read
                gc.collect()

                # 实时进度
                elapsed = time.ticks_diff(time.ticks_ms(), start_time) / 1000
                print(f"进度: {bytes_written/total_bytes*100:.1f}%, 时间: {elapsed:.1f}s")

    except OSError as e:
        print("文件写入错误:", e)
    finally:
        i2s.deinit()
#        print("录音结束，文件大小:", os.stat(audiofilename)[6], "字节")
        print("录音结束，文件大小:", bytes_written, "字节")

但这里需要说明一下的是，我们刚开始开发的时候，录制的音频文件中的数据全是0，也就是说没有声音，噪音都没有，检查连接线、换IO口等等，各种折腾，但问题依然存在，后来因为出了其它的错误，就暂停了，具体可以参考：MicroPython 开发ESP32应用教程 之 WIFI、BLE共用常见问题处理及中断处理函数注意事项

上文中提到的问题处理完后，我们继续折腾音频录制及播放的功能，奇怪的事情发生了，连接好各功能模块后，测试，居然好了，怀疑是上文中提到的电源的问题，但把外接电源移除，测试没有问题。

也就是说，到现在，我们还是不知道之前为什么有问题？现在为什么好了？只能怀疑电源不稳？

五、MAX98357A音频播放

这个也没什么好讲，直接上代码吧

python 复制代码
audiofilename = '/sd/rec.pcm'

audio_out = I2S(1, sck=Pin(38), ws=Pin(39), sd=Pin(37), mode=I2S.TX, bits=16, format=I2S.MONO, rate=16000, ibuf=20000)
def play_audio(filename='/sd/rec.wav', duration=5, sample_rate=16000):

#    audio_out.volume(80)
    with open(audiofilename,'rb') as f:

        # 跳过文件的开头的44个字节，直到数据段的第1个字节
#        pos = f.seek(44)

        # 用于减少while循环中堆分配的内存视图
        wav_samples = bytearray(1024)
        wav_samples_mv = memoryview(wav_samples)

        print("开始播放音频...")

        #并将其写入I2S DAC
        while True:
            try:
                num_read = f.readinto(wav_samples_mv)

                # WAV文件结束
                if num_read == 0:
                    break

                # 直到所有样本都写入I2S外围设备
                num_written = 0
                while num_written < num_read:
                    num_written += audio_out.write(wav_samples_mv[num_written:num_read])

            except Exception as ret:
                print("产生异常...", ret)

六、完整代码

该代码简单修改可保存为WAV格式文件，可以用我们常见的音频播放软件播放。

python 复制代码
from machine import I2S, Pin,SPI
from sdcard import SDCard
import os, time, gc

spi = SPI(2,
                  baudrate=20000000,
                  polarity=0,
                  phase=0,
                  sck=Pin(4),
                  mosi=Pin(5),
                  miso=Pin(16))
sd = SDCard(spi,Pin(17,Pin.OUT))

audiofilename = '/sd/rec.pcm'
def createWavHeader(sampleRate, bitsPerSample, num_channels, datasize):
    riff_size = datasize + 36 - 8  # 修正RIFF块大小
    header = bytes("RIFF", 'ascii')
    header += riff_size.to_bytes(4, 'little')
    header += bytes("WAVE", 'ascii')
    header += bytes("fmt ", 'ascii')
    header += (16).to_bytes(4, 'little')          # fmt块大小
    header += (1).to_bytes(2, 'little')            # PCM格式
    header += num_channels.to_bytes(2, 'little')   # 声道数
    header += sampleRate.to_bytes(4, 'little')     # 采样率
    header += (sampleRate * num_channels * bitsPerSample // 8).to_bytes(4, 'little')  # 字节率
    header += (num_channels * bitsPerSample // 8).to_bytes(2, 'little')  # 块对齐
    header += bitsPerSample.to_bytes(2, 'little')  # 位深
    header += bytes("data", 'ascii')
    header += datasize.to_bytes(4, 'little')       # 数据块大小
    return header

def record_audio(filename=audiofilename, duration=5, sample_rate=16000):
#     # 硬件诊断
    print("初始化I2S...")
    try:
        i2s = I2S(
            0,
            sck=Pin(11), ws=Pin(12), sd=Pin(13),
            mode=I2S.RX,
            bits=16,
            format=I2S.MONO,
            rate=sample_rate,
            ibuf=4096
        )
    except Exception as e:
        print("I2S初始化失败:", e)
        return

    # 计算数据量
    bytes_per_second = sample_rate * 2  # 16bit=2字节
    total_bytes = bytes_per_second * duration
#    header = createWavHeader(sample_rate, 16, 1, total_bytes)

    # 录音循环
    try:
        with open(audiofilename, 'wb') as f:
#            f.write(header)
            start_time = time.ticks_ms()
            bytes_written = 0
            buffer = bytearray(1024)  # 小缓冲区减少内存压力

            while bytes_written < total_bytes:
                read = i2s.readinto(buffer)
                if read == 0:
                    print("警告：未读取到数据")
                    continue

                f.write(buffer[:read])
                bytes_written += read
                gc.collect()

                # 实时进度
                elapsed = time.ticks_diff(time.ticks_ms(), start_time) / 1000
                print(f"进度: {bytes_written/total_bytes*100:.1f}%, 时间: {elapsed:.1f}s")

    except OSError as e:
        print("文件写入错误:", e)
    finally:
        i2s.deinit()
#        print("录音结束，文件大小:", os.stat(audiofilename)[6], "字节")
        print("录音结束，文件大小:", bytes_written, "字节")

audio_out = I2S(1, sck=Pin(38), ws=Pin(39), sd=Pin(37), mode=I2S.TX, bits=16, format=I2S.MONO, rate=16000, ibuf=20000)
def play_audio(filename='/sd/rec.wav', duration=5, sample_rate=16000):

#    audio_out.volume(80)
    with open(audiofilename,'rb') as f:

        # 跳过文件的开头的44个字节，直到数据段的第1个字节
#        pos = f.seek(44)

        # 用于减少while循环中堆分配的内存视图
        wav_samples = bytearray(1024)
        wav_samples_mv = memoryview(wav_samples)

        print("开始播放音频...")

        #并将其写入I2S DAC
        while True:
            try:
                num_read = f.readinto(wav_samples_mv)

                # WAV文件结束
                if num_read == 0:
                    break

                # 直到所有样本都写入I2S外围设备
                num_written = 0
                while num_written < num_read:
                    num_written += audio_out.write(wav_samples_mv[num_written:num_read])

            except Exception as ret:
                print("产生异常...", ret)



if __name__ == "__main__":
    try:
        os.mount(sd,'/sd')
        record_audio(duration=5)
        play_audio()
    except Exception as e:
        print("异常：",e)
# 测试

'''

import time
from machine import I2S, Pin
import math

# I2S配置
i2s = I2S(0,
          sck=Pin(22), ws=Pin(23), sd=Pin(21),
          mode=I2S.RX,
          bits=16,
          rate=16000,
          channel_format=I2S.ONLY_LEFT)

# 参数配置
SILENCE_THRESHOLD = 0.02  # 需根据环境噪声校准
CHECK_INTERVAL = 0.1      # 检测间隔(秒)
SILENCE_DURATION = 1.0    # 目标静默时长

buffer = bytearray(1024)  # 512个16位样本
last_sound_time = time.time()

while True:
    i2s.readinto(buffer)  # 读取I2S数据‌:ml-citation{ref="6" data="citationList"}

    # 计算当前块RMS值
    sum_sq = 0
    for i in range(0, len(buffer), 2):
        sample = int.from_bytes(buffer[i:i+2], 'little', True)
        sum_sq += (sample / 32768) ** 2  # 16位有符号转浮点‌:ml-citation{ref="6" data="citationList"}
    rms = math.sqrt(sum_sq / 512)

    # 更新最后有声时间戳
    if rms > SILENCE_THRESHOLD:
        last_sound_time = time.time()

    # 判断静默持续时间
    if (time.time() - last_sound_time) >= SILENCE_DURATION:
        print("检测到持续静默")
        # 触发后续处理
'''
