UML-银行取款序列图

题目:

某银行系统的取款用例执行顺序如下: 工作人员输入取款单,输入后,银行系统请
求银行数据库匹配用户,进行身份验证,验证通过后,数据库注销相应存款,返回注销完成
信息,银行系统在存折上打印取款记录。

分析:

参与者

  1. BankStaff(工作人员):负责输入取款单并打印存款记录。

  2. 银行系统:负责处理取款请求并与数据库交互。

  3. 数据库:负责存储用户信息和存款记录,并进行身份验证和存款扣除。

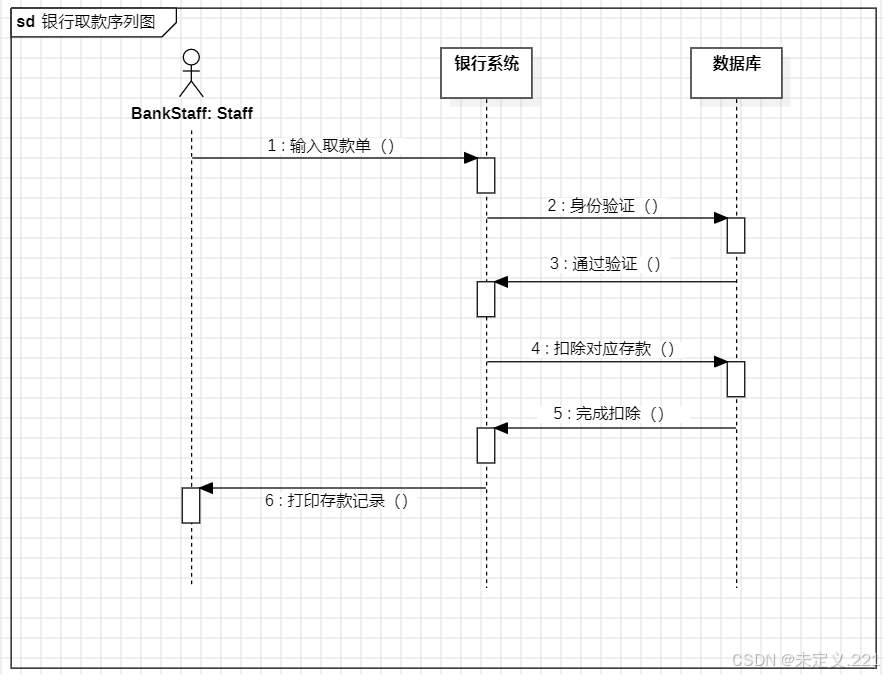

序列图分析

  1. 步骤1:输入取款单

    • 工作人员(BankStaff)向银行系统输入取款单。

    • 银行系统接收取款单信息。

  2. 步骤2:身份验证

    • 银行系统向数据库发送请求,要求进行身份验证。

    • 数据库接收请求并进行用户身份验证。

  3. 步骤3:通过验证

    • 数据库验证用户身份后,向银行系统返回验证通过的信息。

    • 银行系统接收验证通过的信息。

  4. 步骤4:扣除对应存款

    • 银行系统向数据库发送请求,要求扣除相应存款。

    • 数据库接收请求并从用户账户中扣除相应存款。

  5. 步骤5:完成扣除

    • 数据库完成存款扣除后,向银行系统返回扣除完成的信息。

    • 银行系统接收扣除完成的信息。

  6. 步骤6:打印存款记录

    • 银行系统向工作人员发送请求,要求打印存款记录。

    • 工作人员接收请求并打印存款记录。

总结:

通过这个序列图,我们可以看到银行系统中取款操作的详细流程。工作人员首先输入取款单,银行系统与数据库进行交互,完成身份验证和存款扣除,最后打印存款记录。每个步骤都有明确的参与者和交互信息,确保了取款操作的顺利进行。
