一、题目：
在饮料自动销售系统中，顾客选择想要的饮料。系统提示需要投入的金额，顾客从机器的前端钱币口投入钱币，钱币到达钱币记录仪，记录仪更新自己的选择。正常时记录仪通知分配器分发饮料到机器前端，但可能饮料已售完，也可能用完了找给顾客的零钱而无法销售饮料。先写出"买到饮料"的场景、"饮料已售完"的场景以及"机器没有合适的零钱"的场景，然后根据场景，用 UML 表示出 "无法找零"的序列图。
二、系统对象分析：
在这张UML序列图中，涉及到以下几个系统对象：
-
顾客：
-
角色：用户
-
功能：选择饮料、投入钱币、接收提示信息。
-
-
机器前端：
- 功能：接收顾客的选择请求，显示商品价格，提示顾客投入金额，处理顾客的投币，并提示无法找零。
-
钱币记录仪：
- 功能：检查商品库存，获取顾客投入的金额，计算金额。
-
分配器：
- 功能：在本图中未直接参与交互，但通常负责分配饮料。

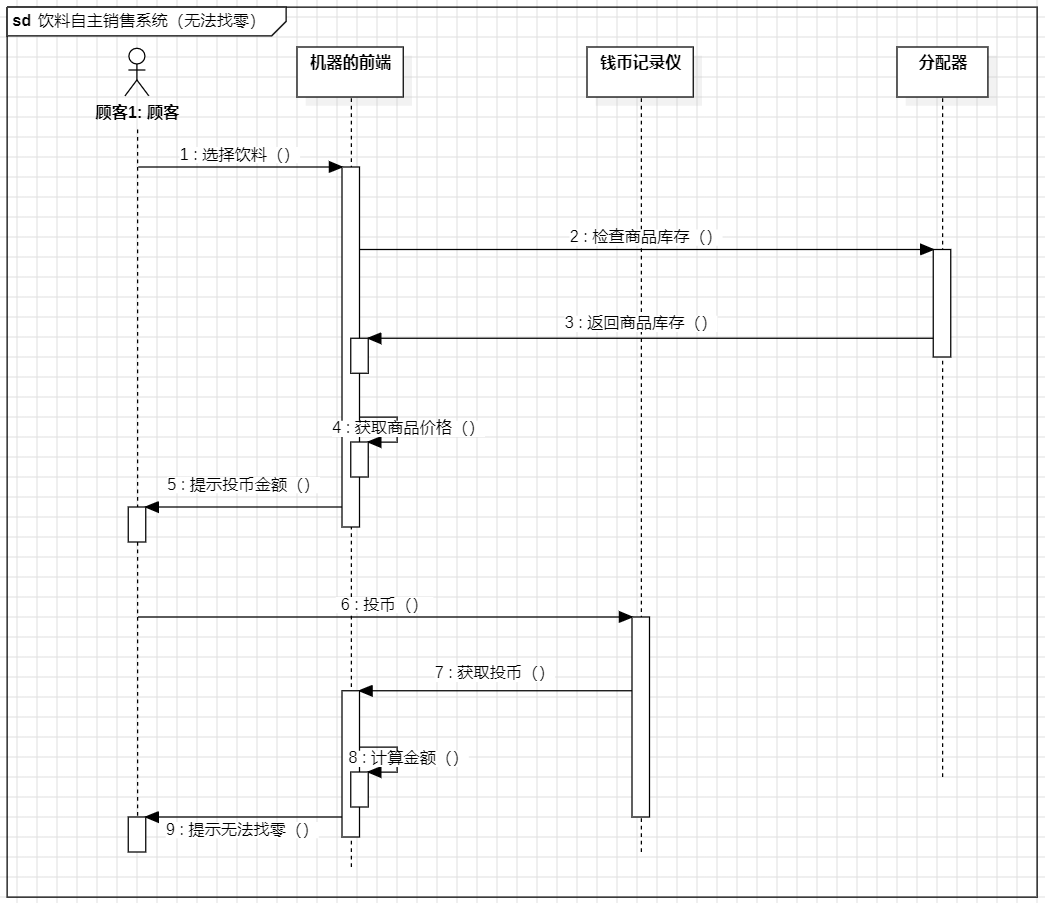

三、顺序图流程分析：
-
步骤1：顾客选择饮料。
-
步骤2：机器前端检查商品库存。
-
步骤3：钱币记录仪返回商品库存信息给机器前端。
-
步骤4：机器前端获取商品价格。
-
步骤5：机器前端提示顾客投入金额。
-
步骤6：顾客投入钱币。
-
步骤7：钱币记录仪获取投入金额。
-
步骤8：钱币记录仪计算金额。
-
步骤9：机器前端提示无法找零。
四、总结：
该UML序列图描述了一个饮料自动销售系统在无法找零情况下的工作流程。流程从顾客选择饮料开始，经过机器前端、钱币记录仪的交互，最终因为无法找零而结束交易。
在这个流程中，系统首先检查库存并显示价格，然后提示顾客投入相应的金额。顾客投币后，系统计算金额并发现无法找零，因此提示顾客。
