在嵌入式系统中添加摄像头功能，USB 摄像头往往是首选。它不依赖硬件 CSI 通道，不需要设备树支持，只要内核配置得当，即插即用。本文将从内核架构原理出发，系统讲解 USB 摄像头驱动的核心机制，并结合 NXP 的 linux-imx 内核，分析实际配置、驱动加载、调试方法，确保你可以从底层搞明白 USB 摄像头在 Linux 中是如何工作的。

一、V4L2 框架与驱动架构：USB 摄像头的"宿主"系统

1.1 什么是 V4L2？

V4L2（Video4Linux version 2）是 Linux 内核提供的一个统一视频设备接口标准，它定义了用户空间与内核空间之间操作视频设备的统一方式。

其核心职责包括：

提供标准设备节点：/dev/videoX
定义 ioctl 接口（如 VIDIOC_QUERYCAP, VIDIOC_STREAMON）
管理视频缓冲区（使用 vb2 框架）
为各种摄像头、解码器、转换器等提供统一的驱动框架

V4L2 是一个 "驱动框架 + 用户接口"，而具体的设备驱动（如 USB 摄像头）则是它的实现者。

1.2 uvcvideo 是什么？

uvcvideo 是 Linux 内核中专为 USB 摄像头（符合 USB Video Class 标准）提供的驱动模块，它是 V4L2 框架下的一个具体驱动实现。

它负责：

与 USB 栈配合，识别符合 UVC 的 USB 摄像头
分析摄像头提供的 USB 描述符
注册 V4L2 video_device，提供 /dev/videoX
实现标准 ioctl 接口、帧缓冲管理、图像采集

1.3 USB 摄像头驱动与 MIPI 摄像头驱动的本质区别

特性	USB 摄像头（uvcvideo）	MIPI 摄像头（CSI + sensor 驱动）
接口	USB（UVC 标准）	MIPI CSI + I2C
总线模型	USB device	platform device
设备树支持	❌ 不需要	✅ 必须描述 sensor 信息
典型驱动	uvcvideo	imx-media + sensor 驱动
自动识别	✅ 支持热插拔	❌ 需设备树和固定绑定

二、USB 摄像头驱动架构详解（基于 linux-imx）

2.1 uvcvideo 模块的内核入口分析

路径：drivers/media/usb/uvc/uvc_driver.c

c 复制代码

static struct usb_driver uvc_driver = {
    .name = "uvcvideo",
    .id_table = uvc_ids,
    .probe = uvc_probe,
    .disconnect = uvc_disconnect,
    .suspend = uvc_suspend,
    .resume = uvc_resume,
};

这是典型的 USB 设备驱动模型，uvc_driver 注册到 USB 栈，匹配符合 uvc_ids 的设备后回调 uvc_probe()。

2.2 uvc_probe：V4L2 注册流程核心

c 复制代码

int uvc_probe(struct usb_interface *intf, const struct usb_device_id *id)
{
    // 初始化 uvc_device 结构
    struct uvc_device *dev = kzalloc(sizeof(*dev), GFP_KERNEL);
    uvc_video_init(dev);

    // 绑定到 V4L2 框架
    v4l2_device_register(&intf->dev, &dev->v4l2_dev);

    // 注册 video_device，最终形成 /dev/videoX
    video_register_device(&stream->vdev, VFL_TYPE_VIDEO, -1);
}

v4l2_device_register() 将该设备纳入 V4L2 框架
video_register_device() 创建设备节点 /dev/video0
所有标准 ioctl 由 v4l2_ioctl_ops 实现

2.3 缓冲区管理：vb2_queue

c 复制代码

stream->queue.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
stream->queue.io_modes = VB2_MMAP | VB2_USERPTR;
stream->queue.ops = &uvc_queue_ops;
vb2_queue_init(&stream->queue);

uvcvideo 使用 Video Buffer 2（vb2）框架来处理帧缓冲，支持多种 I/O 模式（MMAP、USERPTR 等）。

2.4 uvcvideo 与 USB 子系统交互

在 uvc_probe() 中会调用：

c 复制代码

usb_set_intfdata(intf, dev);
usb_register_dev(intf, &uvc_class);

用于将 USB 接口与 uvcvideo 驱动绑定，并实现 /dev/video0 的注册。

三、Yocto 环境下启用 uvcvideo（以 linux-imx 为例）

3.1 配置内核

在 Yocto 工程中执行：

bash 复制代码

bitbake -c menuconfig virtual/kernel

进入路径：

复制代码

Device Drivers --->

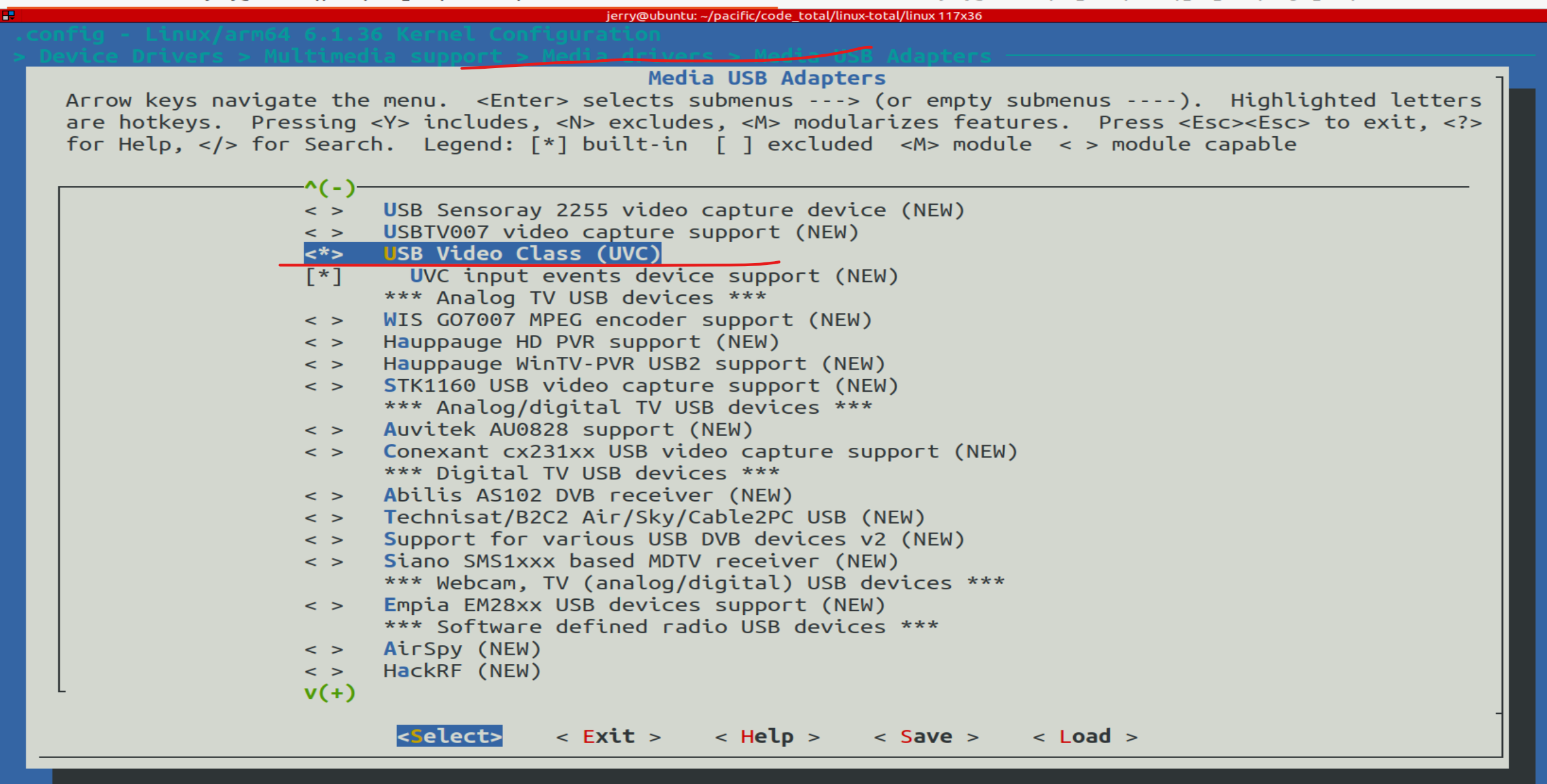

  Multimedia support --->
    Media USB Adapters --->
      <*> USB Video Class (UVC)
      [*]   UVC input events device support

这将启用：

config 复制代码

CONFIG_USB_VIDEO_CLASS=y
CONFIG_USB_VIDEO_CLASS_INPUT_EVDEV=y

3.2 检查配置是否生效

bash 复制代码

grep CONFIG_USB_VIDEO_CLASS tmp/work/.../linux-imx*/build/.config

确认为：

复制代码

CONFIG_USB_VIDEO_CLASS=y

3.3 镜像中添加驱动模块（如果为 `<M>`）

bitbake 复制代码

IMAGE_INSTALL:append = " kernel-module-uvcvideo"

四、插入摄像头后的内核日志分析

使用：

bash 复制代码

dmesg | grep -i uvc

输出如下，表示识别成功：

复制代码

usb 1-1: UVC 1.00 device USB Camera (0c45:6366)
uvcvideo: Found UVC 1.00 device USB Camera (0c45:6366)

此时 /dev/video0 自动创建，可通过 v4l2-ctl 操作。

五、usb_camera.c 相关结构概览

关键结构包括：

结构体	说明
`uvc_device`	驱动私有结构体，挂接 V4L2 核心
`uvc_streaming`	一个 video 流（如 YUYV 流）
`video_device`	表示 /dev/videoX 的核心对象
`vb2_queue`	用于 buffer 管理
`uvc_buffer`	表示单帧缓冲区

这些结构通过 uvc_register_video()、uvc_queue_init() 等函数连接成完整的采集通路。

六、实战调试经验总结

✅ 检查 USB 摄像头是否 UVC 兼容

bash 复制代码

lsusb

查找是否有关键词 UVC、Video

✅ 查看设备节点

bash 复制代码

ls /dev/video*

无节点可能是驱动未加载，或 udev 未创建。

✅ 使用 v4l2-ctl 检查能力

bash 复制代码

v4l2-ctl --list-formats-ext

确认是否支持 YUYV、MJPEG 等主流格式。

✅ 使用 ffmpeg/Qt/CV 实时预览（内核测试层面验证）

bash 复制代码

ffmpeg -f v4l2 -i /dev/video0 out.mkv

七、为什么不需要设备树支持？

USB 驱动模型是基于设备枚举的，不依赖设备树绑定流程。

内核识别流程如下：

摄像头插入 USB
USB 栈识别设备 ID
查表匹配 uvcvideo 驱动（根据 uvc_ids）
调用 uvc_probe() 注册 V4L2 设备

平台摄像头（如 OV5640）才需要设备树描述 I2C 地址、MCLK、CSI path，而 USB 摄像头全部自动识别，无需配置。

八、常见问题解析

问题	原因与建议
无 /dev/video0	未启用 uvcvideo 或摄像头非 UVC
插入摄像头无响应	USB host 控制器未启用
`v4l2-ctl` 提示 ioctl 错误	驱动未正确绑定、摄像头不支持格式
图像不流畅	缓冲区不足或采集帧率未设置

九、小结与推荐实践

对于 USB 摄像头，只需启用 CONFIG_USB_VIDEO_CLASS 即可
不需要设备树，也不需要 V4L2 sub-device 支持
uvcvideo 驱动直接在 V4L2 框架下注册 video 设备
可使用 v4l2-ctl、ffmpeg 等工具验证采集功能
在 Yocto 中添加内核模块和调试工具是基本操作，建议封装为 image 配置

如需进一步构建嵌入式摄像应用（OpenCV / Qt / MJPEG 推流），建议先确保内核 UVC 驱动完全可用，再往上搭建用户空间系统。

🔍
