1、通常的方法是使用软件模拟IIC来实现OLED屏的显示控制，这里用STM32单片机的硬件IIC来实现OLED屏的显示，主控芯片为STM32F103RCT6，正点原子mini开发板。
2、cubemx配置过程

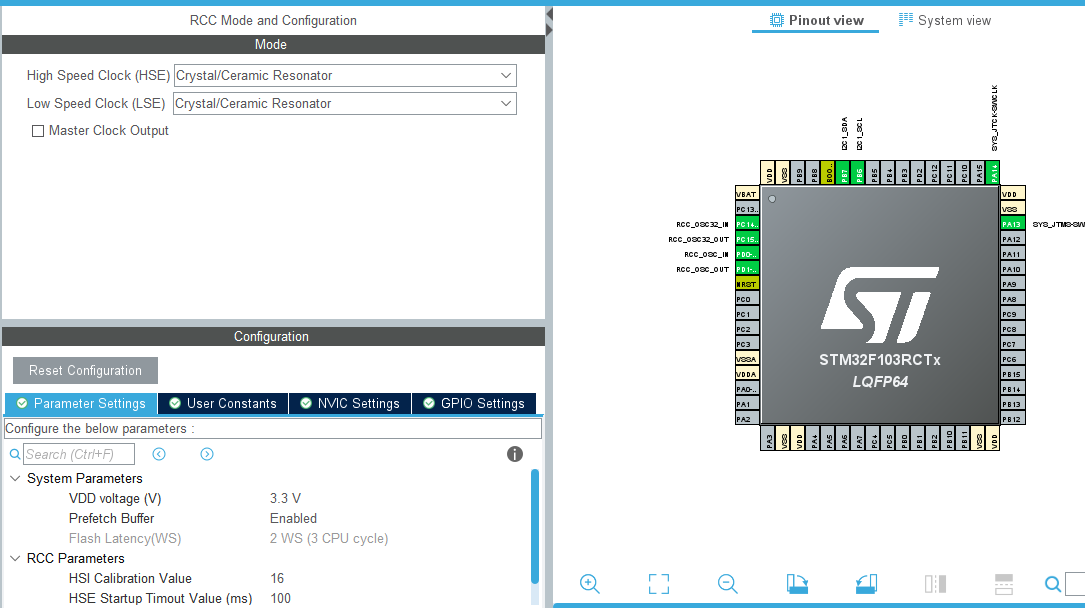

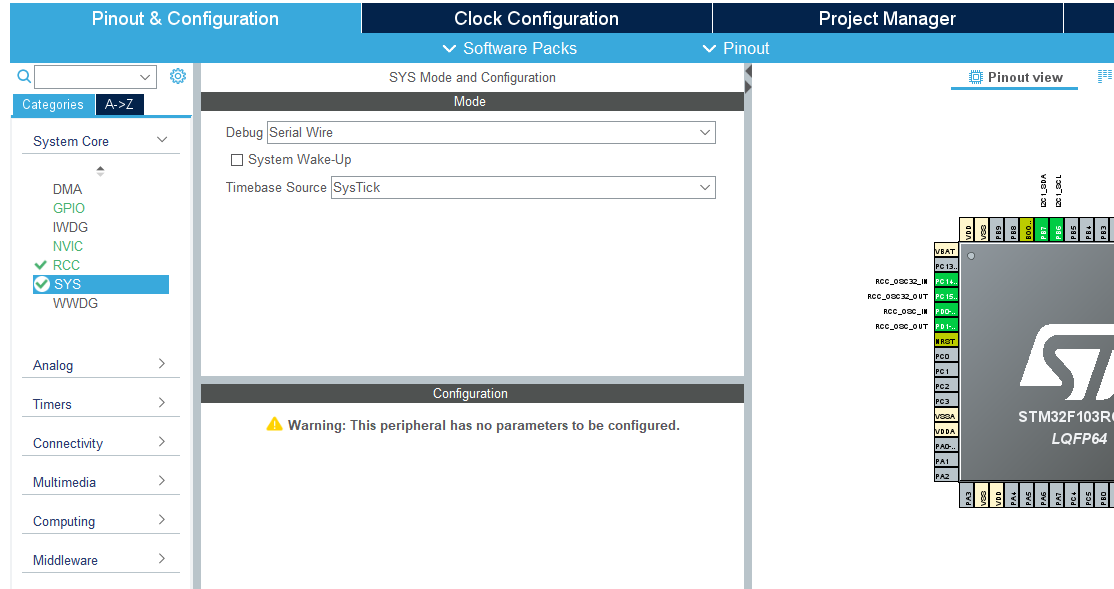

（1）配置时钟和下载

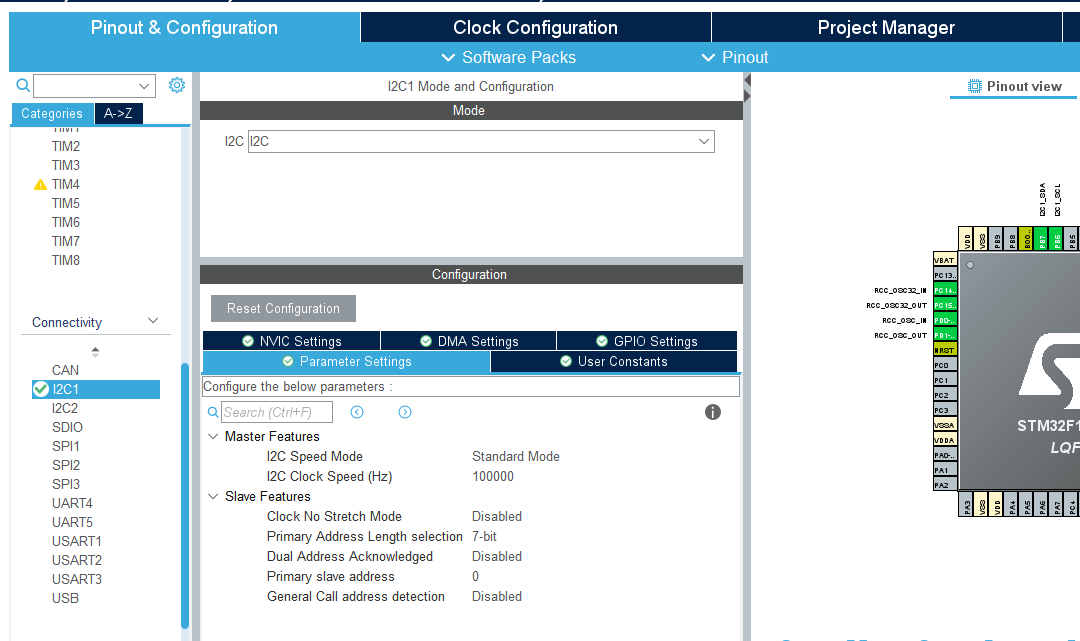

（2）配置硬件IIC

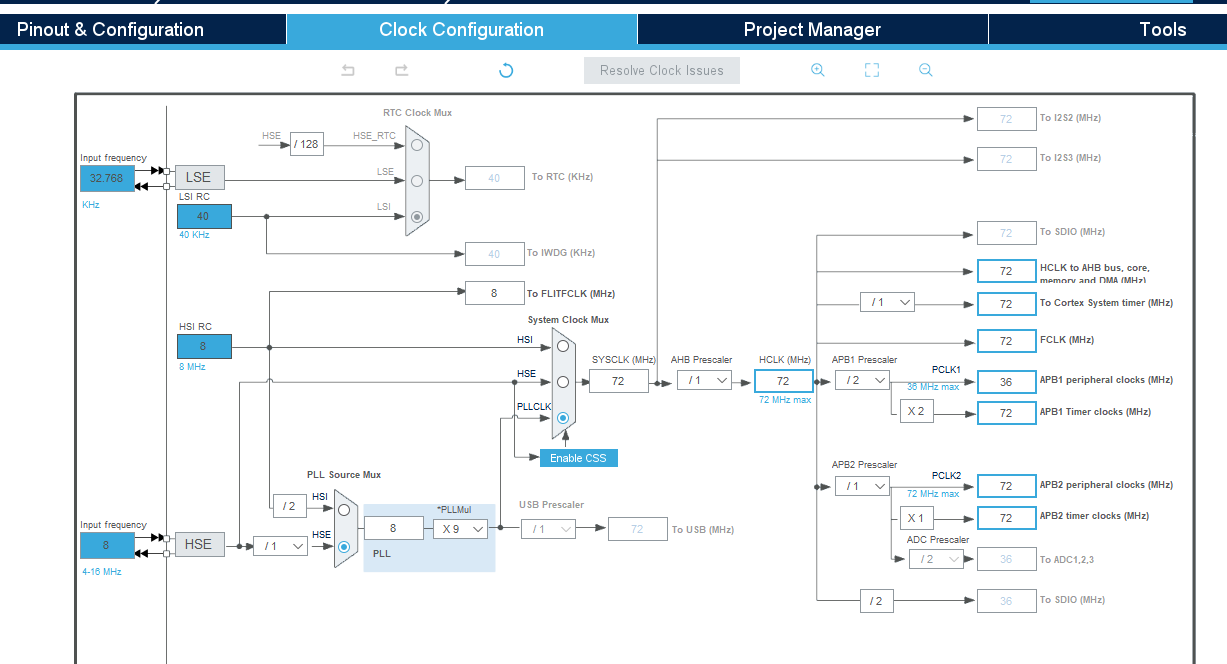

（3）时钟配置
最后生成工程代码，则可看到硬件IIC的初始化代码：
3、在工程文件中添加oled.c和oled.h文件
#include "oled.h"
#include "oledfont.h"
//OLED的显存
//存放格式如下.
//[0]0 1 2 3 ... 127
//[1]0 1 2 3 ... 127
//[2]0 1 2 3 ... 127
//[3]0 1 2 3 ... 127
//[4]0 1 2 3 ... 127
//[5]0 1 2 3 ... 127
//[6]0 1 2 3 ... 127
//[7]0 1 2 3 ... 127
/**
* @brief OLED写入命令
* @param cmd - 待写入命令
* @note 移植时，请使用自己的底层API实现
*/
static void OLED_Write_Cmd(uint8_t cmd)
{
uint8_t buf[2];
buf[0] = 0x00; //control byte
buf[1] = cmd;
//使用HAL库的API实现
HAL_I2C_Master_Transmit(&hi2c1, 0x78, buf, 2, 0xFFFF);
}
/**
* @brief OLED写入数据
* @param cmd - 待写入数据
* @note 移植时，请使用自己的底层API实现
*/
static void OLED_Write_Dat(uint8_t dat)
{
uint8_t buf[2];
buf[0] = 0x40; //control byte
buf[1] = dat;
//使用HAL库的API实现
HAL_I2C_Master_Transmit(&hi2c1, 0x78, buf, 2, 0xFFFF);
}
/**
* @brief OLED设置显示位置
* @param x - X方向位置
* @param y - Y方向位置
*/
void OLED_Set_Pos(uint8_t x, uint8_t y)
{
OLED_Write_Cmd(0xb0+y);
OLED_Write_Cmd(((x&0xf0)>>4)|0x10);
OLED_Write_Cmd((x&0x0f)|0x01);
}
/**
* @brief OLED开启显示
*/
void OLED_Display_On(void)
{
OLED_Write_Cmd(0X8D); //SET DCDC命令
OLED_Write_Cmd(0X14); //DCDC ON
OLED_Write_Cmd(0XAF); //DISPLAY ON
}
/**
* @brief OLED关闭显示
*/
void OLED_Display_Off(void)
{
OLED_Write_Cmd(0X8D); //SET DCDC命令
OLED_Write_Cmd(0X10); //DCDC OFF
OLED_Write_Cmd(0XAE); //DISPLAY OFF
}
/**
* @brief OLED清屏函数（清屏之后屏幕全为黑色）
*/
void OLED_Clear(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
{
OLED_Write_Cmd(0xb0+i); //设置页地址（0~7）
OLED_Write_Cmd(0x00); //设置显示位置---列低地址
OLED_Write_Cmd(0x10); //设置显示位置---列高地址
for(n=0;n<128;n++)
{
OLED_Write_Dat(0);
}
}
}
/**
* @brief OLED显示全开（所有像素点全亮）
*/
void OLED_On(void)
{
uint8_t i,n;
for(i=0;i<8;i++)
{
OLED_Write_Cmd(0xb0+i); //设置页地址（0~7）
OLED_Write_Cmd(0x00); //设置显示位置---列低地址
OLED_Write_Cmd(0x10); //设置显示位置---列高地址
for(n=0;n<128;n++)
{
OLED_Write_Dat(1);
}
}
}
/**
* @brief 在指定位置显示一个ASCII字符
* @param x - 0 - 127
* @param y - 0 - 7
* @param chr - 待显示的ASCII字符
* @param size - ASCII字符大小
* 字符大小有12(6*8)/16(8*16)两种大小
*/
void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t size)
{
uint8_t c=0,i=0;
c = chr-' ';
if(x > 128-1)
{
x=0;
y++;
}
if(size ==16)
{
OLED_Set_Pos(x,y);
for(i=0;i<8;i++)
{
OLED_Write_Dat(F8X16[c*16+i]);
}
OLED_Set_Pos(x,y+1);
for(i=0;i<8;i++)
{
OLED_Write_Dat(F8X16[c*16+i+8]);
}
}
else
{
OLED_Set_Pos(x,y);
for(i=0;i<6;i++)
{
OLED_Write_Dat(F6x8[c][i]);
}
}
}
/**
* @brief OLED 专用pow函数
* @param m - 底数
* @param n - 指数
*/
static uint32_t oled_pow(uint8_t m,uint8_t n)
{
uint32_t result=1;
while(n--)result*=m;
return result;
}
/**
* @brief 在指定位置显示一个整数
* @param x - 0 - 127
* @param y - 0 - 7
* @param num - 待显示的整数(0-4294967295)
* @param len - 数字的位数
* @param size - ASCII字符大小
* 字符大小有12(6*8)/16(8*16)两种大小
*/
void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size)
{
uint8_t t,temp;
uint8_t enshow=0;
for(t=0;t<len;t++)
{
temp=(num/oled_pow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
OLED_ShowChar(x+(size/2)*t,y,' ',size);
continue;
}else enshow=1;
}
OLED_ShowChar(x+(size/2)*t,y,temp+'0',size);
}
}
/**
* @brief 在指定位置显示一个字符串
* @param x - 0 - 127
* @param y - 0 - 7
* @param chr - 待显示的字符串指针
* @param size - ASCII字符大小
* 字符大小有12(6*8)/16(8*16)两种大小
*/
void OLED_ShowString(uint8_t x,uint8_t y,char *chr,uint8_t size)
{
uint8_t j=0;
while (chr[j]!='\0')
{ OLED_ShowChar(x,y,chr[j],size);
x+=8;
if(x>120){x=0;y+=2;}
j++;
}
}
/**
* @brief 在指定位置显示一个汉字
* @param x - 0 - 127
* @param y - 0 - 7
* @param no - 汉字在中文字库数组中的索引（下标）
* @note 中文字库在oledfont.h文件中的Hzk数组中，需要提前使用软件对汉字取模
*/
void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no)
{
uint8_t t,adder=0;
OLED_Set_Pos(x,y);
for(t=0;t<16;t++)
{
OLED_Write_Dat(Hzk[2*no][t]);
adder+=1;
}
OLED_Set_Pos(x,y+1);
for(t=0;t<16;t++)
{
OLED_Write_Dat(Hzk[2*no+1][t]);
adder+=1;
}
}
/**
* @brief 在指定位置显示一幅图片
* @param x1,x2 - 0 - 127
* @param y1,y2 - 0 - 7(8表示全屏显示)
* @param BMP - 图片数组地址
* @note 图像数组BMP存放在bmp.h文件中
*/
void OLED_DrawBMP(uint8_t x0, uint8_t y0,uint8_t x1, uint8_t y1,uint8_t BMP[])
{
uint16_t j=0;
uint8_t x,y;
if(y1%8==0)
{
y=y1/8;
}
else
{
y=y1/8+1;
}
for(y=y0;y<y1;y++)
{
OLED_Set_Pos(x0,y);
for(x=x0;x<x1;x++)
{
OLED_Write_Dat(BMP[j++]);
}
}
}
/**
* @brief OLED初始化
*/
void OLED_Init(void)
{
HAL_Delay(500);
OLED_Write_Cmd(0xAE);//--display off
OLED_Write_Cmd(0x00);//---set low column address
OLED_Write_Cmd(0x10);//---set high column address
OLED_Write_Cmd(0x40);//--set start line address
OLED_Write_Cmd(0x81); // contract control
OLED_Write_Cmd(0xFF);//--128
OLED_Write_Cmd(0xA1);//set segment remap
OLED_Write_Cmd(0xC8);//Com scan direction
OLED_Write_Cmd(0xA6);//--normal / reverse
OLED_Write_Cmd(0xA8);//--set multiplex ratio(1 to 64)
OLED_Write_Cmd(0x3F);//--1/32 duty
OLED_Write_Cmd(0xD3);//-set display offset
OLED_Write_Cmd(0x00);//
OLED_Write_Cmd(0xD5);//set osc division
OLED_Write_Cmd(0x80);
OLED_Write_Cmd(0xD9);//Set Pre-Charge Period
OLED_Write_Cmd(0xF1);//
OLED_Write_Cmd(0xDA);//set com pin configuartion
OLED_Write_Cmd(0x12);//
OLED_Write_Cmd(0xDB);//set Vcomh
OLED_Write_Cmd(0x40);//
OLED_Write_Cmd(0x20);
OLED_Write_Cmd(0x02);
OLED_Write_Cmd(0x8D);//set charge pump enable
OLED_Write_Cmd(0x14);//
OLED_Write_Cmd(0xA4);
OLED_Write_Cmd(0xA6);
OLED_Write_Cmd(0xAF);//--turn on oled panel
OLED_Clear();
OLED_Set_Pos(0,0);
}其中，
/**
* @brief OLED写入命令
* @param cmd - 待写入命令
* @note 移植时，请使用自己的底层API实现
*/
static void OLED_Write_Cmd(uint8_t cmd)
{
uint8_t buf[2];
buf[0] = 0x00; //control byte
buf[1] = cmd;
//使用HAL库的API实现
HAL_I2C_Master_Transmit(&hi2c1, 0x78, buf, 2, 0xFFFF);
}
/**
* @brief OLED写入数据
* @param cmd - 待写入数据
* @note 移植时，请使用自己的底层API实现
*/
static void OLED_Write_Dat(uint8_t dat)
{
uint8_t buf[2];
buf[0] = 0x40; //control byte
buf[1] = dat;
//使用HAL库的API实现
HAL_I2C_Master_Transmit(&hi2c1, 0x78, buf, 2, 0xFFFF);
}具体实现了硬件IIC通信过程。
HAL_I2C_Master_Transmit(&hi2c1, 0x78, buf, 2, 0xFFFF);函数原型为HAL_StatusTypeDef HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout)；DevAddress为从机设备地址，即0x78表示在IIC通信中OLED显示屏的主控芯片SSD1306的DC引脚的高低电平是用来选择IIC通信地址的；当DC接地时IIC从机地址为:0x78,当DC接高电平时IIC地址为0x7A；测试程序中所用的为DC接地即地址为0x78。*pData为传输的数据内容，Size为数据大小，Timeout为超时时间。从而最终实现硬件IIC通信驱动OLED屏显示。
4、main.c中代码
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_I2C1_Init();
/* USER CODE BEGIN 2 */
OLED_Init();
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
OLED_Clear();
OLED_ShowChar(0, 0, 'A', 16);
OLED_ShowChar(0, 2, 'B', 16);
OLED_ShowChar(0, 4, 'C', 16);
OLED_ShowChar(0, 6, 'D', 16);
OLED_ShowChar(15, 0, 'A', 12);
OLED_ShowChar(15, 1, 'B', 12);
OLED_ShowChar(15, 2, 'C', 12);
OLED_ShowChar(15, 3, 'D', 12);
OLED_ShowChar(15, 4, 'E', 12);
OLED_ShowChar(15, 5, 'F', 12);
OLED_ShowChar(15, 6, 'G', 12);
OLED_ShowChar(15, 7, 'H', 12);
OLED_ShowString(30, 0, "mculover666", 12);
OLED_ShowCHinese(35, 2, 0);
OLED_ShowCHinese(65, 2, 1);
OLED_ShowCHinese(95, 2, 2);
OLED_ShowNum(36, 4, 666888, 6, 16);
//OLED_ShowString(36, 6, "IoT Board", 16);
OLED_ShowString(36, 6, "xiaoming", 16);
HAL_Delay(5000);
OLED_DrawBMP(0, 0, 128, 8,BMP1);
HAL_Delay(5000);
}
/* USER CODE END 3 */
}5、程序源码下载
