Apache Flink 深度解析：流处理引擎的核心原理与生产实践指南

引言：实时计算的范式革命

2023年双十一期间，某头部电商平台基于Flink构建的实时风控系统成功拦截了每秒超过120万次的异常交易请求。这背后是Apache Flink作为第四代计算引擎的强大能力体现。本文将深入剖析Flink的架构原理，并通过完整实战案例展示其核心功能实现。

一、核心架构与原理剖析

1.1 流式计算范式演进

各代计算引擎对比：

	Storm	Spark Streaming	Flink
延迟	毫秒级	秒级	亚秒级
吞吐量	低(万级/秒)	高(百万级/秒)	超高(亿级/秒)
状态管理	无原生支持	微批处理	原生精确状态
语义保障	At-least-once	Exactly-once	Exactly-once

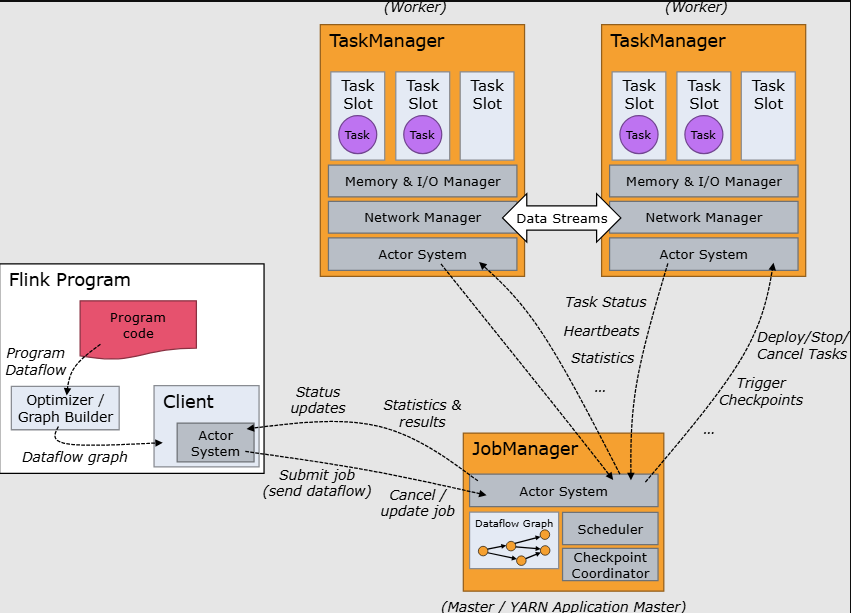

1.2 运行时架构设计

组件交互关系：

复制代码

[Client] --> [JobManager] <--> [ResourceManager]
               /|\   /|\
                |     |
                |  [CheckpointCoordinator]
                |
               \|/
[TaskManager] <--> [TaskManager]

核心模块职责：

JobManager：作业调度与协调
TaskManager：任务执行与资源管理
ResourceManager：集群资源分配
Dispatcher：REST接口服务

1.3 流处理核心机制

时间语义对比：

java 复制代码

// EventTime处理示例
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

dataStream.assignTimestampsAndWatermarks(
    WatermarkStrategy.<OrderEvent>forBoundedOutOfOrderness(Duration.ofSeconds(5))
    .keyBy(event -> event.getUserId())
    .window(TumblingEventTimeWindows.of(Time.minutes(1)))
    .aggregate(new CountAggregate());

状态管理实现：

scala 复制代码

class FraudDetector extends KeyedProcessFunction[Long, Transaction, Alert] {

  private var flagState: ValueState[Boolean] = _
  private var timerState: ValueState[Long] = _

  override def open(parameters: Configuration): Unit = {
    flagState = getRuntimeContext.getState(
      new ValueStateDescriptor[Boolean]("flag", Types.BOOLEAN))
    timerState = getRuntimeContext.getState(
      new ValueStateDescriptor[Long]("timer", Types.LONG))
  }

  override def processElement(
      transaction: Transaction,
      ctx: KeyedProcessFunction[Long, Transaction, Alert]#Context,
      out: Collector[Alert]): Unit = {
    // 状态操作逻辑
  }
}

二、生产环境部署方案

2.1 集群部署模式

部署方式对比：

模式	适用场景	资源管理	特点
Standalone	开发测试	静态分配	简单快速
YARN	企业级生产	动态资源	资源隔离完善
Kubernetes	云原生环境	弹性伸缩	自动化部署
Mesos	混合集群	细粒度调度	逐渐淘汰

K8s部署示例：

yaml 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: flink-taskmanager
spec:
  replicas: 5
  selector:
    matchLabels:
      app: flink
      component: taskmanager
  template:
    metadata:
      labels:
        app: flink
        component: taskmanager
    spec:
      containers:
      - name: taskmanager
        image: flink:1.16.0
        args: ["taskmanager"]
        resources:
          limits:
            memory: "4096Mi"
            cpu: "2"
        ports:
        - containerPort: 6122

2.2 关键配置参数

properties 复制代码

# flink-conf.yaml
taskmanager.numberOfTaskSlots: 4
parallelism.default: 8
state.backend: rocksdb
state.checkpoints.dir: hdfs:///flink/checkpoints
execution.checkpointing.interval: 1min

三、核心API实战解析

3.1 DataStream API

实时ETL处理示例：

java 复制代码

DataStream<Event> input = env
    .addSource(new KafkaSource<>())
    .name("kafka-source");

DataStream<CleanedEvent> processed = input
    .filter(event -> event.isValid())
    .map(event -> enrich(event))
    .keyBy(event -> event.getDeviceId())
    .window(SlidingEventTimeWindows.of(Time.minutes(5), Time.seconds(30)))
    .aggregate(new CountAggregator())
    .name("processing-op");

processed.addSink(new ElasticsearchSink<>())
    .name("es-sink");

3.2 Table API & SQL

sql 复制代码

-- 实时TopN分析
SELECT *
FROM (
  SELECT *,
    ROW_NUMBER() OVER (
      PARTITION BY window_start, category
      ORDER BY sales DESC
    ) AS row_num
  FROM (
    SELECT
      TUMBLE_START(event_time, INTERVAL '1' HOUR) AS window_start,
      category,
      SUM(amount) AS sales
    FROM orders
    GROUP BY
      TUMBLE(event_time, INTERVAL '1' HOUR),
      category
  )
)
WHERE row_num <= 5;

3.3 状态后端选型

后端类型	特点	适用场景
MemoryState	全内存操作，速度快	小状态本地测试
FsState	文件系统持久化	中等规模状态
RocksDB	磁盘存储，支持超大状态	生产环境通用方案
自定义实现	对接外部存储系统	特殊存储需求

四、生产环境调优策略

4.1 性能调优矩阵

优化方向	具体措施	预期收益
并行度	设置合理的Task Slot数量	提升20-40%吞吐量
序列化	使用Flink Native序列化	减少30%CPU消耗
状态管理	配置RocksDB参数优化	降低50%IO延迟
网络优化	调整buffer超时和数量	减少20%网络开销
Checkpoint	调整间隔和并行存储	提升10倍恢复速度

RocksDB配置示例：

java 复制代码

RocksDBStateBackend backend = new RocksDBStateBackend("hdfs://checkpoints");
backend.setPredefinedOptions(PredefinedOptions.SPINNING_DISK_OPTIMIZED);
backend.setNumberOfTransferThreads(4);
env.setStateBackend(backend);

4.2 容错与恢复

Checkpoint机制：
触发Checkpoint Barrier注入状态快照异步持久化确认完成元数据更新

端到端精确一次保障：

复制代码

[Kafka Source] -- Exactly-once --> [Flink Processing] -- Exactly-once --> [HBase Sink]

五、典型应用场景实践

5.1 实时数仓建设

sql 复制代码

-- 流表Join维度表
CREATE TABLE orders (
    order_id STRING,
    product_id INT,
    order_time TIMESTAMP(3),
    WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
) WITH (...);

CREATE TABLE products (
    product_id INT,
    category STRING,
    price DECIMAL(10,2)
) WITH (...);

SELECT
    o.order_id,
    p.category,
    SUM(p.price) AS total
FROM orders o
JOIN products FOR SYSTEM_TIME AS OF o.order_time AS p
ON o.product_id = p.product_id
GROUP BY p.category;

5.2 复杂事件处理

java 复制代码

Pattern<Event, ?> pattern = Pattern.<Event>begin("start")
    .where(new SimpleCondition<Event>() {
        @Override
        public boolean filter(Event event) {
            return event.getType().equals("login");
        }
    })
    .next("failure").where(new SimpleCondition<Event>() {
        @Override
        public boolean filter(Event event) {
            return event.getType().equals("error");
        }
    })
    .times(3)
    .within(Time.minutes(5));

CEP.pattern(input, pattern)
    .select(new PatternSelectFunction<Event, Alert>() {
        @Override
        public Alert select(Map<String, List<Event>> pattern) {
            return new Alert("连续三次登录失败");
        }
    });

六、运维监控体系

6.1 监控指标看板

关键监控维度：

吞吐量：recordsIn/recordsOut
延迟：checkpointDuration/processLatency
资源：CPU/Memory/Network
背压：isBackPressured指标
Watermark：事件时间延迟

6.2 常见故障排查

任务反压诊断流程：

检查Web UI的反压监控
分析各个算子的处理延迟
查看线程堆栈定位瓶颈点
调整并行度或优化代码逻辑
验证网络带宽和反压配置

结语：流处理新纪元

某国际支付平台通过Flink实现全球交易的实时风控，将欺诈识别响应时间从分钟级压缩到毫秒级。生产环境建议：

使用Savepoint实现版本热切换
配置State TTL自动清理过期状态
采用Kerberos进行安全认证
定期执行State Compaction优化存储

Flink正在向流批一体2.0 架构演进，新增的自适应批处理 和混合执行模式将进一步提升处理效率。建议关注：

Unified Scheduler：统一流批调度
Dynamic Scaling：实时弹性扩缩容
Machine Learning：原生算法库集成

掌握Flink的核心原理与实践技能，将为企业构建实时智能系统提供坚实基础。建议通过Flink Web Dashboard持续观察作业运行状态，结合Prometheus+Grafana构建完整的监控告警体系。
