UML 类图基础和类关系辨析

UML 类图

目录

• [1 概述](#1 概述)

• [2 类图MerMaid基本表示法](#2 类图MerMaid基本表示法)

• [3 类关系详解](#3 类关系详解)

  • [3.1 实现和继承](#3.1 实现和继承)
    • [3.1.1 实现（Realization）](#3.1.1 实现（Realization）)
    • [3.1.2 继承/泛化（Inheritance/Generalization）](#3.1.2 继承/泛化（Inheritance/Generalization）)
  • [3.2 聚合和组合](#3.2 聚合和组合)
    • [3.2.1 组合（Composition）](#3.2.1 组合（Composition）)
    • [3.2.2 聚合（Aggregation）](#3.2.2 聚合（Aggregation）)
  • [3.3 关联和依赖](#3.3 关联和依赖)
    • [3.3.1 关联（Association）](#3.3.1 关联（Association）)
      • 重数性（Multiplicity）
      • [导航性 (navigability）](#导航性 (navigability）)
      • [3.3.1.1 关联关系的分类](#3.3.1.1 关联关系的分类)
        • [3.3.1.1.1 双向关联（无箭头或双箭头）](#3.3.1.1.1 双向关联（无箭头或双箭头）)
        • [3.3.1.1.2 单向关联（单箭头）](#3.3.1.1.2 单向关联（单箭头）)
        • [3.3.1.1.3 限制关联](#3.3.1.1.3 限制关联)
        • [3.3.1.1.4 自关联和递归关联](#3.3.1.1.4 自关联和递归关联)
    • [依赖关系 （Dependency)](#依赖关系 （Dependency))
  • [3.4 类关系的深度解析](#3.4 类关系的深度解析)
    • [3.4.1 基础关系矩阵](#3.4.1 基础关系矩阵)
    • [3.4.2 关系判定三维度](#3.4.2 关系判定三维度)
    • [3.4.3 特殊关系辨析](#3.4.3 特殊关系辨析)
    • [3.4.4 建模实践原则](#3.4.4 建模实践原则)
    • [3.4.5 关系速查口诀](#3.4.5 关系速查口诀)

• [4 注意事项](#4 注意事项)

• [5 应用建议](#5 应用建议)

• 参考资料

  类图 | Mermaid 中文网

1 概述

在软件工程中，统一建模语言 (UML) 中的类图Class Diagram是一种静态结构图，它通过显示系统的类、它们的属性、操作 (或方法) 以及对象之间的关系来描述系统的结构。

1. 定义 ：UML（Unified Modeling Language统一建模语言）类图是用来描述系统中类的静态结构和它们之间的关系的一种图。
   1. 类的静态结构
   2. 类的属性与方法
   3. 类之间的关系,例如：依赖、关联、继承等关系。
   4. 系统组成部分的协作关系
2. 作用 ：
   1. 系统分析和设计：帮助理解系统的结构和功能。
   2. 代码可视化：将代码结构映射到类图上，便于理解和维护。
   3. 团队沟通：作为统一的建模语言，促进团队成员之间的交流和协作。
3. 类图的基本元素
   1. 类（Class）：表示系统中的实体或概念，通常用矩形表示。
   2. 接口（Interface）：用圆角矩形表示，包含接口名和方法。
   3. 对象（Object）：类的实例，用矩形框带有下划线表示。
   4. 属性（Attribute）：类的特性或数据成员，用带有属性名和类型的矩形表示。
   5. 操作（Operation）：类的行为或方法，用带有操作名和参数的椭圆表示。
   6. 关系（Relationship）：表示类之间的联系，如继承、关联、聚合、组合等。
4. 我常用的UML工具
   1. MerMaid
   2. 如果类图复杂，使用Draw.io将MerMaid代码导入并调整布局和扩展

2 类图MerMaid基本表示法

请参考Class diagrams | Mermaid

3 类关系详解

3.1 实现和继承

3.1.1 实现（Realization）

• 定义：：表示类与接口之间的关系

• 特点：

  • 类实现接口定义的方法
  • 支持多接口实现

• UML表示：空心三角形箭头 + 虚线 (<|...) ，箭头指向接口

• 代码示例

  interface Flyable {
      void fly();
  }
  class Bird : Flyable {
      public void fly() { /*...*/ }
  }

  Flyable Bird

3.1.2 继承/泛化（Inheritance/Generalization）

• 定义：父子类之间的"is-a"关系

• 特点：

  • 子类继承父类属性和方法
  • 支持多态性
  • 父类更通用，子类更具体

• UML表示：空心三角箭头 + 实线 (<| --) ，从子类指向父类。

• 代码示例：

  class Animal {}
  class Dog : Animal {}

  Animal Dog

3.2 聚合和组合

3.2.1 组合（Composition）

• 定义：强聚合关系，部分不能脱离整体存在

• 特点：

  • 强生命周期绑定
  • 整体负责部分的创建与销毁

• UML表示 ：实心菱形（整体端）+ 实线 （*--），整体 *-- 部分

• 示例：

  • 在线学习平台的课程与课程章节：一个在线学习平台的课程通常由多个章节组成。课程作为一个整体，课程章节作为部分，章节的存在和使用完全依赖于所属的课程。例如，当一个编程语言课程创建后，课程中添加的各个章节（如基础语法章节、面向对象编程章节等）才会被学生学习，只有在课程被访问时，其章节才会被展示和学习，如果该课程从平台上下架删除，那么相应章节也会被删除，无法脱离课程单独存在或被其他课程使用。

• 代码实现：

  using System;
  using System.Collections.Generic;

  // 课程章节类
  public class CourseChapter
  {
      private string chapterName;
      private string chapterContent;

      public CourseChapter(string chapterName, string chapterContent)
      {
          this.chapterName = chapterName;
          this.chapterContent = chapterContent;
      }

      public void DisplayChapterInfo()
      {
          Console.WriteLine($"章节名称：{chapterName}，章节内容：{chapterContent}");
      }
  }

  // 课程类
  public class OnlineCourse
  {
      private string courseName;
      private List<CourseChapter> chapters = new List<CourseChapter>();

      public OnlineCourse(string courseName)
      {
          this.courseName = courseName;
      }

      public void AddChapter(string chapterName, string chapterContent)
      {
          CourseChapter chapter = new CourseChapter(chapterName, chapterContent);
          chapters.Add(chapter);
      }

      public void DisplayCourseInfo()
      {
          Console.WriteLine($"课程名称：{courseName}");
          Console.WriteLine("课程包含的章节：");
          foreach (CourseChapter chapter in chapters)
          {
              chapter.DisplayChapterInfo();
          }
      }
  }

  // 测试类
  public class Program
  {
      public static void Main()
      {
          OnlineCourse javaCourse = new OnlineCourse("C# 编程教程");
          javaCourse.AddChapter("基础语法", "介绍了的变量、数据类型、运算符等基础语法知识");
          javaCourse.AddChapter("面向对象编程", "讲解了 中的类、对象、继承、多态等面向对象编程概念");
          javaCourse.DisplayCourseInfo();
      }
  }

  contains CourseChapter - chapterName: string - chapterContent: string +CourseChapter(string, string) +DisplayChapterInfo() OnlineCourse - courseName: string - chapters: List<CourseChapter> +OnlineCourse(string) +AddChapter(string, string) +DisplayCourseInfo()

3.2.2 聚合（Aggregation）

• 定义："has-a"关系，整体与部分可独立存在

• 特点：

  • 弱包含关系
  • 生命周期不绑定

• UML表示：空心菱形（整体端）+ 实线箭头，整体o-- 部分

• 示例：

  • 订单（Order）与订单项（OrderItem）是聚合关系，订单 "包含" 订单项，但订单项可以独立于订单存在（例如可以在库存管理中单独处理订单项）。
  • 生命周期不绑定：即使订单被删除，订单项对象本身仍然可以存在，它们只是不再被该订单关联而已。
  • 订单类通过维护一个订单项列表来管理多个订单项，这体现了整体（订单）与部分（订单项）之间的弱包含关系。

• 代码实现：

  using System;
  using System.Collections.Generic;

  // 订单项类
  public class OrderItem
  {
      public int ProductId { get; set; }
      public string ProductName { get; set; }
      public decimal Price { get; set; }
      public int Quantity { get; set; }

      public OrderItem(int productId, string productName, decimal price, int quantity)
      {
          ProductId = productId;
          ProductName = productName;
          Price = price;
          Quantity = quantity;
      }
  }

  // 订单类
  public class Order
  {
      public int OrderId { get; set; }
      public DateTime OrderDate { get; set; }
      public List<OrderItem> OrderItems { get; set; }

      public Order(int orderId, DateTime orderDate)
      {
          OrderId = orderId;
          OrderDate = orderDate;
          OrderItems = new List<OrderItem>();
      }

      // 添加订单项
      public void AddOrderItem(OrderItem item)
      {
          OrderItems.Add(item);
      }
  }

  public class Program
  {
      public static void Main()
      {
          // 创建订单
          Order order = new Order(1001, DateTime.Now);

          // 创建订单项
          OrderItem item1 = new OrderItem(201, "Laptop", 800.00m, 1);
          OrderItem item2 = new OrderItem(202, "Mouse", 20.00m, 2);

          // 将订单项添加到订单
          order.AddOrderItem(item1);
          order.AddOrderItem(item2);

          // 输出订单信息
          Console.WriteLine($"Order ID: {order.OrderId}");
          Console.WriteLine($"Order Date: {order.OrderDate}");
          Console.WriteLine("Order Items:");
          foreach (var item in order.OrderItems)
          {
              Console.WriteLine($"Product ID: {item.ProductId}, Product Name: {item.ProductName}, Price: {item.Price}, Quantity: {item.Quantity}");
          }
      }
  }

  contains Order +int OrderId +DateTime OrderDate +List<OrderItem> OrderItems +Order(int orderId, DateTime orderDate) +AddOrderItem(OrderItem item) : void OrderItem +int ProductId +string ProductName +decimal Price +int Quantity +OrderItem(int productId, string productName, decimal price, int quantity)

3.3 关联和依赖

3.3.1 关联（Association）

• 定义 ：类之间的结构型 关系，表示对象间的持久连接，可能有多重性 和导航性

  重数性（Multiplicity）

  重数表示类之间的实例数量关系，可以用一个整数范围表示，如0..1、1..*等。

  例如，如果一个客户可以在商店中购买至少0个、最多1个产品，则可以将关联关系的重数设置为0..1。

  导航性 (navigability）

  可以通过一个类的实例访问与之关联的另一个类的实例。

  导航性可以通过在关联关系线上添加箭头表示。例如，如果ClassA可以导航到ClassB，则可以在关联关系线上添加一个从ClassA指向ClassB的箭头。

• UML表示：实线+箭头（- - >），可标注角色名和多重性

3.3.1.1 关联关系的分类

3.3.1.1.1 双向关联（无箭头或双箭头）

默认是双向的。

示例：在电商公司中，每个客户可以有多个订单，而每个订单都属于一个特定的客户。当客户创建新订单时，系统会自动将客户与订单关联起来。

• 代码

  public class Customer
  {
      public Guid Id { get; } = Guid.NewGuid();
      public string Name { get; set; }
      public List<Order> Orders { get; } = new List<Order>();  // 导航到订单
  }

  public class Order
  {
      public string OrderNumber { get; }
      public DateTime CreateTime { get; } = DateTime.Now;
      public Customer Owner { get; }  // 导航到客户

      public Order(Customer owner)
      {
          OrderNumber = $"ORD-{DateTime.Now:yyyyMMddHHmmss}";
          Owner = owner;
          owner.Orders.Add(this);  // 双向关联建立
      }
  }

  // 使用示例
  var customer = new Customer { Name = "科技公司" };
  var order1 = new Order(customer);
  var order2 = new Order(customer);
  Console.WriteLine($"{customer.Name}的订单数：{customer.Orders.Count}");

• MerMiad示例

  "导航到订单" 1 N Customer + Guid Id + string Name + List Orders Customer() Order + string OrderNumber + DateTime CreateTime + Customer Owner Order(Customer)

3.3.1.1.2 单向关联（单箭头）

类的关联关系也可以是单向的，单向关联用带箭头的实线表示。

在物流配送系统中，每个包裹可以有多个运输标签，用于指示包裹的目的地。

• 代码

  public class Package
  {
      public string TrackingNumber { get; } = Guid.NewGuid().ToString("N");
      public List<TransportLabel> Labels { get; } = new();  // 单向导航到运输标签
  }

  public class TransportLabel
  {
      public string Barcode { get; } = Guid.NewGuid().ToString("N").Substring(0, 12);
      public string Destination { get; set; }
  }

  // 使用示例
  var package = new Package();
  package.Labels.Add(new TransportLabel { Destination = "上海仓库" });
  package.Labels.Add(new TransportLabel { Destination = "北京分拨中心" });
  Console.WriteLine($"包裹跟踪号：{package.TrackingNumber}");

• MerMaid

  包含多个运输标签 1 N Package +string TrackingNumber +List Labels TransportLabel +string Barcode +string Destination

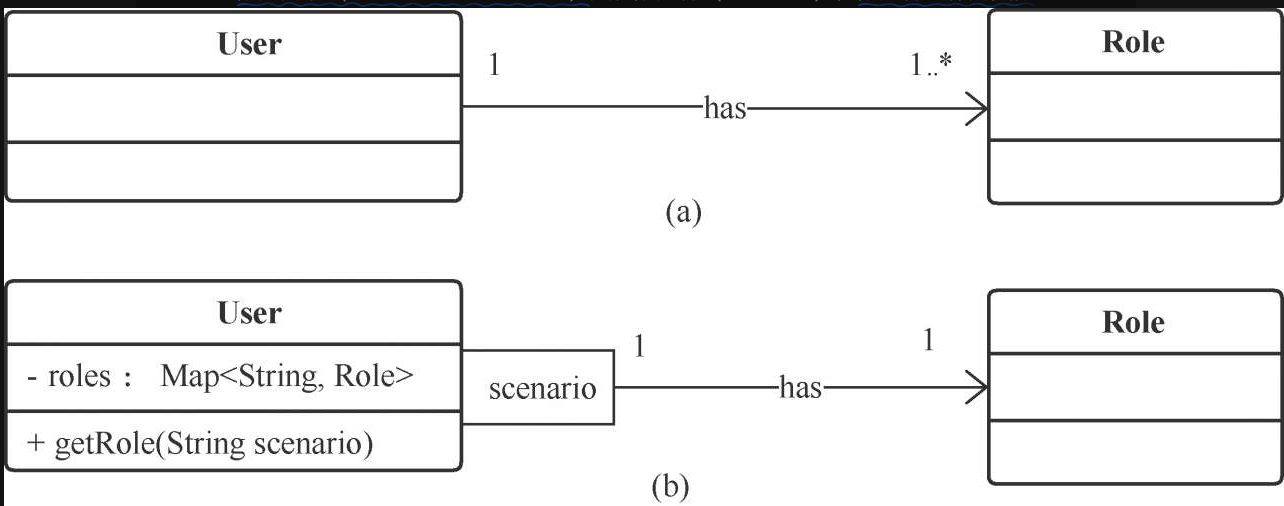

3.3.1.1.3 限制关联

限定关联具有限定符

限定符的作用类似HashMap中的键（key），用于从一个集合中选择一个或多个对象。

例如，在一个企业资源规划（ERP）系统中，每个用户可以在不同的业务场景下具有不同的角色。

public class User {
    private Map<String, Role> roles;
    public Role getRole(String scenario){
        return roles.get(scenario);
    }
}
public class Role {
}

3.3.1.1.4 自关联和递归关联

• 自关联（Self-association）：表示一个类与自身相关联。

  例如，一个公司可以拥有多个子公司，而子公司也可以有自己的子公司。

  public class Node {
      private Node subNode;
  }

• 递归关联（Recursive association）：与自关联类似，但更强调关系的传递性。

  例如，一个文件夹可以包含多个子文件夹，子文件夹也可以包含其他子文件夹。
  Children Creates TreeNode +Value: int +Children: List +TreeNode(value: int) +AddChild(child: TreeNode) Program +Main() +PrintTree(node: TreeNode, level: int)

依赖关系 （Dependency)

• 概念：依赖则表示一个类在某种程度上依赖于另一个类的定义。

• 特点：

  1. 是一种使用关系，通常是短暂的，例如一个类的方法内部使用到另一个类。
  2. 侧重于描述一个类对另一个类的功能或服务的使用，而不涉及持有对方的实例或对象。
  3. 依赖关系通常是临时性的、相对不稳定的，并且依赖的方向是从依赖者指向被依赖者。

• UML表示：虚线箭头（... >），可标注角色名和多重

• 示例：

  using System;

  namespace DependencyExample
  {
      // EmailService 类，用于发送邮件
      public class EmailService
      {
          public void SendEmail(string to, string subject, string body)
          {
              Console.WriteLine($"Sending email to {to}: {subject} - {body}");
          }
      }

      // Customer 类，依赖 EmailService 类来发送邮件
      public class Customer
      {
          public string Email { get; set; }

          // 在方法内部使用 EmailService 类，表现出依赖关系
          public void NotifyByEmail(string subject, string message)
          {
              EmailService emailService = new EmailService();
              emailService.SendEmail(Email, subject, message);
          }
      }

      class Program
      {
          static void Main(string[] args)
          {
              Customer customer = new Customer();
              customer.Email = "[email protected]";

              // 调用 Customer 类的方法，触发对 EmailService 类的依赖
              customer.NotifyByEmail("Order Confirmation", "Your order has been confirmed.");
          }
      }
  }

  • MerMaid类图
    Uses Creates and uses EmailService +SendEmail(to: string, subject: string, body: string) Customer -Email: string +NotifyByEmail(subject: string, message: string) Program +Main(args: string[])

3.4 类关系的深度解析

3.4.1 基础关系矩阵

关系类型	强度	生命周期	UML表示	代码特征	典型示例
依赖	★	临时	`...>` 虚线	方法参数/局部变量	`Order ...> Payment`
关联	★★	独立	`- ->` 实线	成员变量持有引用	`Teacher --> Student`
聚合	★★★	部分独立	`- -` 空心菱形	外部传入部分对象	`Library o-- Book`
组合	★★★★	依赖整体	`- -` 实心菱形	内部创建部分对象	`School *-- Classroom`

3.4.2 关系判定三维度

• 生命周期耦合度

  强依赖 弱依赖 无依赖 组合 整体销毁则部分消亡 聚合 整体销毁不影响部分 关联 对象独立存在

• 对象控制权

  • 强控制：组合（整体创建/销毁部分）
  • 弱控制：聚合（外部管理部分对象）
  • 无控制：关联（平等协作关系）

• 业务语义表现

  // 组合关系示例
  class Human {
      Heart heart = new Heart(); // 内部创建不可替换
  }

  // 聚合关系示例
  class Car {
      Tire[] tires; // 外部装配可更换
  }

  // 关联关系示例
  class Professor {
      List<Student> advisees; // 平等协作
  }

3.4.3 特殊关系辨析

• 聚合 vs 关联的灰度边界

  • 共性特征：均通过成员变量持有引用

  • 核心差异：

    1. [聚合] 隐含整体-部分语义（汽车-轮胎）
    2. [关联] 强调平等协作关系（学生-课程）

• 记忆决策树

  是否整体-部分关系？
  ├─ 是 → 部分能否独立存在？
  │   ├─ 能 → 聚合（空心菱形）
  │   └─ 否 → 组合（实心菱形）
  └─ 否 → 是否持久持有？
      ├─ 是 → 关联（箭头实线）
      └─ 否 → 依赖（箭头虚线）

3.4.4 建模实践原则

1. 语义优先原则
   • 避免仅通过代码结构判断关系类型
   • 示例：即使同样使用成员变量，Professor-Student是关联，Car-Tire是聚合
2. 生命周期驱动设计
   • 组合关系应严格满足：整体.create(部分) && 整体.delete(部分)
   • 反例：使用组合表示可更换的汽车发动机将导致设计僵化
3. 模式适配策略
   • 聚合关系常对应：对象池模式、共享组件模式
   • 组合关系常对应：建造者模式、工厂方法模式

3.4.5 关系速查口诀

👐 依赖弱，参数传，工具用完不再看
🤝 关联弱，成员留，合作长久不停休
🚗 聚合中，外部传，轮胎汽车换自由
❤️ 组合强，内部有，人心同命共腐朽

4 注意事项

1. 保持简洁和清晰，避免过多的细节，不要过度设计关系
2. 正确表达关系和多重性。避免循环依赖，
3. 保持合理抽象层次，控制类关系的层级深度
4. 及时更新类图以反映系统的变化。
5. 保持类图与代码实现的一致性

5 应用建议

1. 优先使用组合/聚合代替继承（设计原则）
2. 接口实现增强系统扩展性
3. 合理控制关联关系的复杂度
4. 依赖关系常用于模块解耦
