引言

Intel RealSense系列相机因其出色的深度感知能力和灵活的配置选项，在机器视觉与应用中得到广泛应用。大家在后期的slam学习中，无论是对算法本身的性能要求还是实验的泛化性都有一定的要求，那么公开的数据集如kitti、tum、Eourc不能满足实验的需求，并且理论验证都需要场景建图。本文将详细介绍如何通过修改ROS启动文件参数，将RealSense相机从单目配置调整为双目配置，并分析关键参数的设置原理。

前置条件

提前安装Ros与RealSense相关ROS的SDK包。这里有一个个人觉得比较完整的博客推荐，可以完成D435i驱动和ROS包安装。后续的相机标定都会用到：D435i标定摄像头和IMU笔记三（IMU标定篇）_d435i标定摄像头和imu笔记三(imu标定篇)-CSDN博客

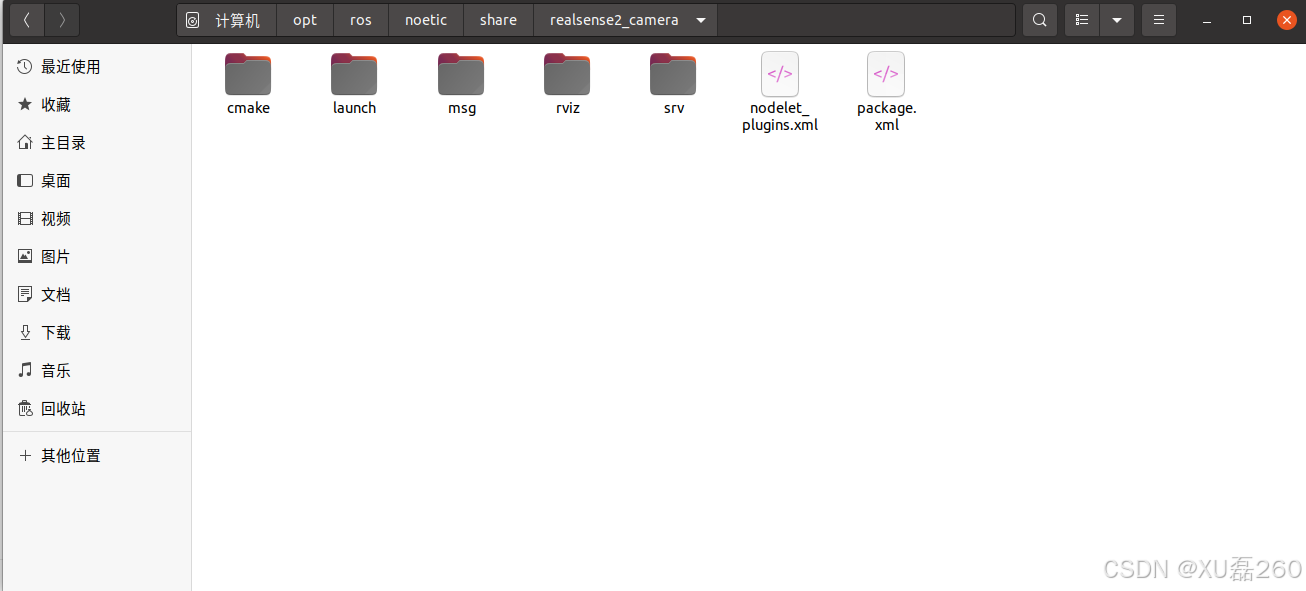

定位相机驱动的ros包

这里我装的是noetic版本，即ros1。如果ros2版本后面会出现标定工具kablri安装问题，很难解决。

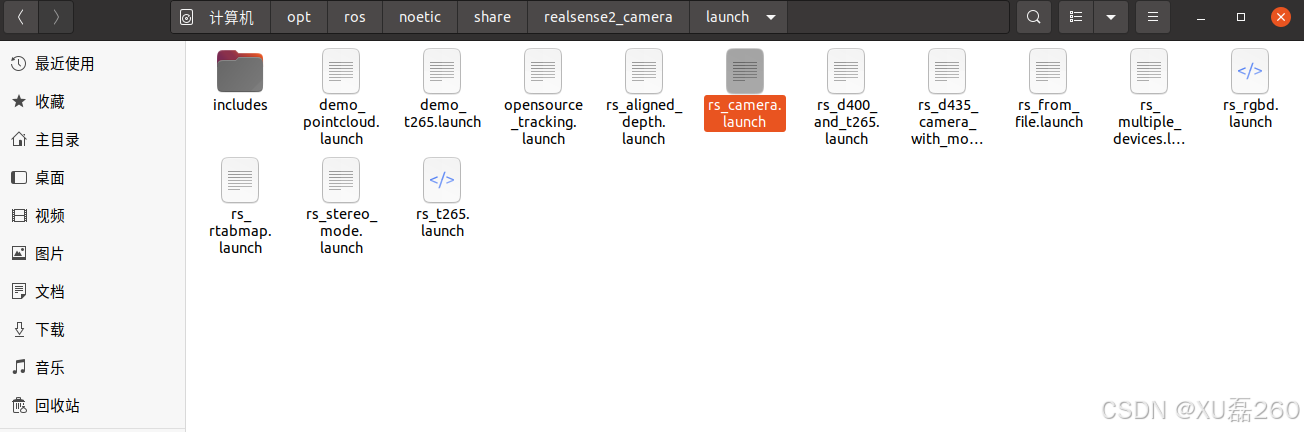

定位到launch文件夹，找到相机启动的rs_camera.launch文件。

这里可以新建一个副本，命名为rs_stereo_mode.launch

解读launch文件

RealSense相机（如D435i）本质上是一个双目立体相机系统，但在默认单目配置下，系统可能只启用一个红外摄像头或彩色摄像头。要实现双目视觉，我们需要同时启用两个红外摄像头（infra1和infra2）。

关键参数对比

参数 单目典型配置 双目典型配置
enable_infra1 false true
enable_infra2 false true
enable_infra false true
infra_width 640 1280
infra_height 480 720
infra_fps 30 15
enable_color true true/false
infra_rgb true false

启用双目红外摄像头

bash 复制代码
<arg name="enable_infra"        default="true"/>
<arg name="enable_infra1"       default="true"/>
<arg name="enable_infra2"       default="true"/>

这三个参数确保了两个红外摄像头都被启用，这是双目视觉的基础。

同步设置

bash 复制代码
<arg name="enable_sync"         default="true"/>

启用同步确保两个摄像头的帧时间对齐，这对立体视觉至关重要。

bash 复制代码
<launch>
  <arg name="serial_no"           default=""/>
  <arg name="usb_port_id"         default=""/>
  <arg name="device_type"         default=""/>
  <arg name="json_file_path"      default=""/>
  <arg name="camera"              default="camera"/>
  <arg name="tf_prefix"           default="$(arg camera)"/>
  <arg name="external_manager"    default="false"/>
  <arg name="manager"             default="realsense2_camera_manager"/>
  <arg name="output"              default="screen"/>

  <arg name="fisheye_width"       default="1280"/>
  <arg name="fisheye_height"      default="720"/>
  <arg name="enable_fisheye"      default="false"/>

  <arg name="depth_width"         default="1280"/>
  <arg name="depth_height"        default="720"/>
  <arg name="enable_depth"        default="true"/>

  <arg name="confidence_width"    default="1280"/>
  <arg name="confidence_height"   default="720"/>
  <arg name="enable_confidence"   default="true"/>
  <arg name="confidence_fps"      default="15"/>

  <arg name="infra_width"         default="1280"/>
  <arg name="infra_height"        default="720"/>
  <arg name="enable_infra"        default="true"/>
  <arg name="enable_infra1"       default="true"/>
  <arg name="enable_infra2"       default="true"/>
  <arg name="infra_rgb"           default="false"/>

  <arg name="color_width"         default="1280"/>
  <arg name="color_height"        default="720"/>
  <arg name="enable_color"        default="true"/>

  <arg name="fisheye_fps"         default="15"/>
  <arg name="depth_fps"           default="15"/>
  <arg name="infra_fps"           default="15"/>
  <arg name="color_fps"           default="15"/>
  <arg name="gyro_fps"            default="200"/>
  <arg name="accel_fps"           default="250"/>
  <arg name="enable_gyro"         default="true"/>
  <arg name="enable_accel"        default="true"/>

  <arg name="enable_pointcloud"         default="false"/>
  <arg name="pointcloud_texture_stream" default="RS2_STREAM_COLOR"/>
  <arg name="pointcloud_texture_index"  default="0"/>

  <arg name="enable_sync"               default="true"/>
  <arg name="align_depth"               default="false"/>

  <arg name="publish_tf"                default="true"/>
  <arg name="tf_publish_rate"           default="0"/>

  <arg name="filters"                   default=""/>
  <arg name="clip_distance"             default="-2"/>
  <arg name="linear_accel_cov"          default="0.01"/>
  <arg name="initial_reset"             default="false"/>
  <arg name="unite_imu_method"          default="copy"/>
  <arg name="topic_odom_in"             default="odom_in"/>
  <arg name="calib_odom_file"           default=""/>
  <arg name="publish_odom_tf"           default="true"/>
  <arg name="allow_no_texture_points"   default="false"/>
    <arg name="emitter_enable"   		   default="false"/>

<!-- rosparam set /camera/stereo_module/emitter_enabled false -->
<rosparam>
  /camera/stereo_module/emitter_enabled: 0
</rosparam>

<rosparam if="$(arg emitter_enable)">
  /camera/stereo_module/emitter_enabled: 1
</rosparam>




  <group ns="$(arg camera)">
    <include file="$(find realsense2_camera)/launch/includes/nodelet.launch.xml">
      <arg name="tf_prefix"                value="$(arg tf_prefix)"/>
      <arg name="external_manager"         value="$(arg external_manager)"/>
      <arg name="manager"                  value="$(arg manager)"/>
      <arg name="output"                   value="$(arg output)"/>
      <arg name="serial_no"                value="$(arg serial_no)"/>
      <arg name="usb_port_id"              value="$(arg usb_port_id)"/>
      <arg name="device_type"              value="$(arg device_type)"/>
      <arg name="json_file_path"           value="$(arg json_file_path)"/>

      <arg name="enable_pointcloud"        value="$(arg enable_pointcloud)"/>
      <arg name="pointcloud_texture_stream" value="$(arg pointcloud_texture_stream)"/>
      <arg name="pointcloud_texture_index"  value="$(arg pointcloud_texture_index)"/>
      <arg name="enable_sync"              value="$(arg enable_sync)"/>
      <arg name="align_depth"              value="$(arg align_depth)"/>

      <arg name="fisheye_width"            value="$(arg fisheye_width)"/>
      <arg name="fisheye_height"           value="$(arg fisheye_height)"/>
      <arg name="enable_fisheye"           value="$(arg enable_fisheye)"/>

      <arg name="depth_width"              value="$(arg depth_width)"/>
      <arg name="depth_height"             value="$(arg depth_height)"/>
      <arg name="enable_depth"             value="$(arg enable_depth)"/>

      <arg name="confidence_width"         value="$(arg confidence_width)"/>
      <arg name="confidence_height"        value="$(arg confidence_height)"/>
      <arg name="enable_confidence"        value="$(arg enable_confidence)"/>
      <arg name="confidence_fps"           value="$(arg confidence_fps)"/>

      <arg name="color_width"              value="$(arg color_width)"/>
      <arg name="color_height"             value="$(arg color_height)"/>
      <arg name="enable_color"             value="$(arg enable_color)"/>

      <arg name="infra_width"              value="$(arg infra_width)"/>
      <arg name="infra_height"             value="$(arg infra_height)"/>
      <arg name="enable_infra"             value="$(arg enable_infra)"/>
      <arg name="enable_infra1"            value="$(arg enable_infra1)"/>
      <arg name="enable_infra2"            value="$(arg enable_infra2)"/>
      <arg name="infra_rgb"                value="$(arg infra_rgb)"/>

      <arg name="fisheye_fps"              value="$(arg fisheye_fps)"/>
      <arg name="depth_fps"                value="$(arg depth_fps)"/>
      <arg name="infra_fps"                value="$(arg infra_fps)"/>
      <arg name="color_fps"                value="$(arg color_fps)"/>
      <arg name="gyro_fps"                 value="$(arg gyro_fps)"/>
      <arg name="accel_fps"                value="$(arg accel_fps)"/>
      <arg name="enable_gyro"              value="$(arg enable_gyro)"/>
      <arg name="enable_accel"             value="$(arg enable_accel)"/>

      <arg name="publish_tf"               value="$(arg publish_tf)"/>
      <arg name="tf_publish_rate"          value="$(arg tf_publish_rate)"/>

      <arg name="filters"                  value="$(arg filters)"/>
      <arg name="clip_distance"            value="$(arg clip_distance)"/>
      <arg name="linear_accel_cov"         value="$(arg linear_accel_cov)"/>
      <arg name="initial_reset"            value="$(arg initial_reset)"/>
      <arg name="unite_imu_method"         value="$(arg unite_imu_method)"/>
      <arg name="topic_odom_in"            value="$(arg topic_odom_in)"/>
      <arg name="calib_odom_file"          value="$(arg calib_odom_file)"/>
      <arg name="publish_odom_tf"          value="$(arg publish_odom_tf)"/>
      <arg name="allow_no_texture_points"  value="$(arg allow_no_texture_points)"/>


    </include>
  </group>

</launch>

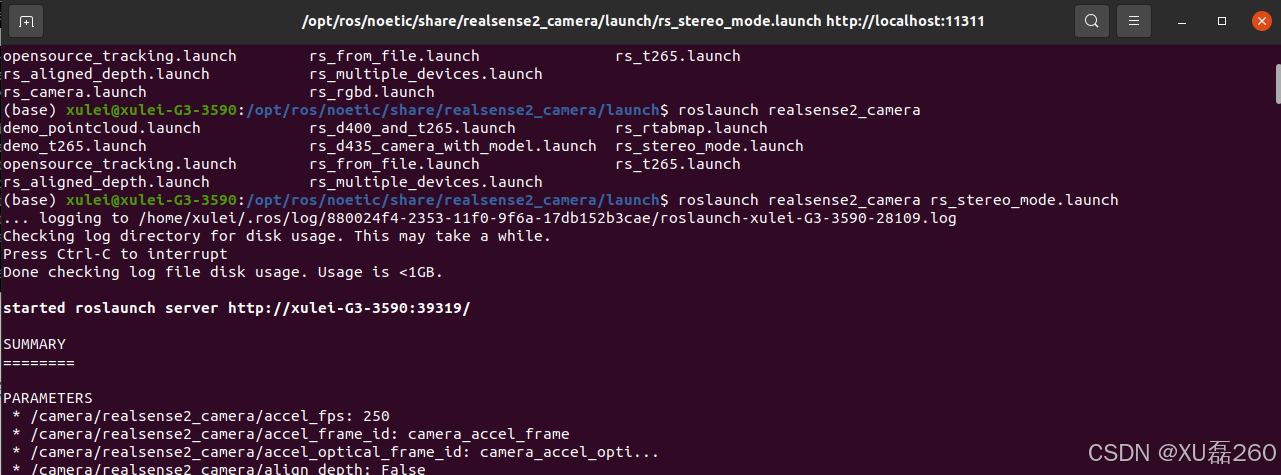

启动相机测试

bash 复制代码
roslaunch realsense2_camera rs_stereo_mode.launch

(注意这里是我们创建副本的那个launch文件)

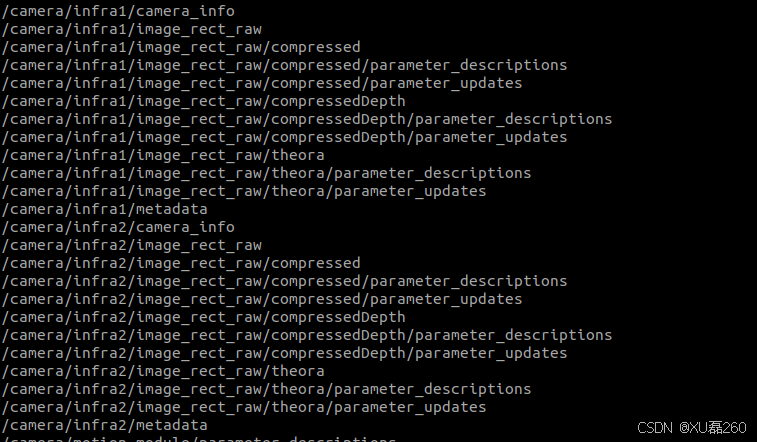

rostopic list 查看话题是否存在，即infra1和infra2：

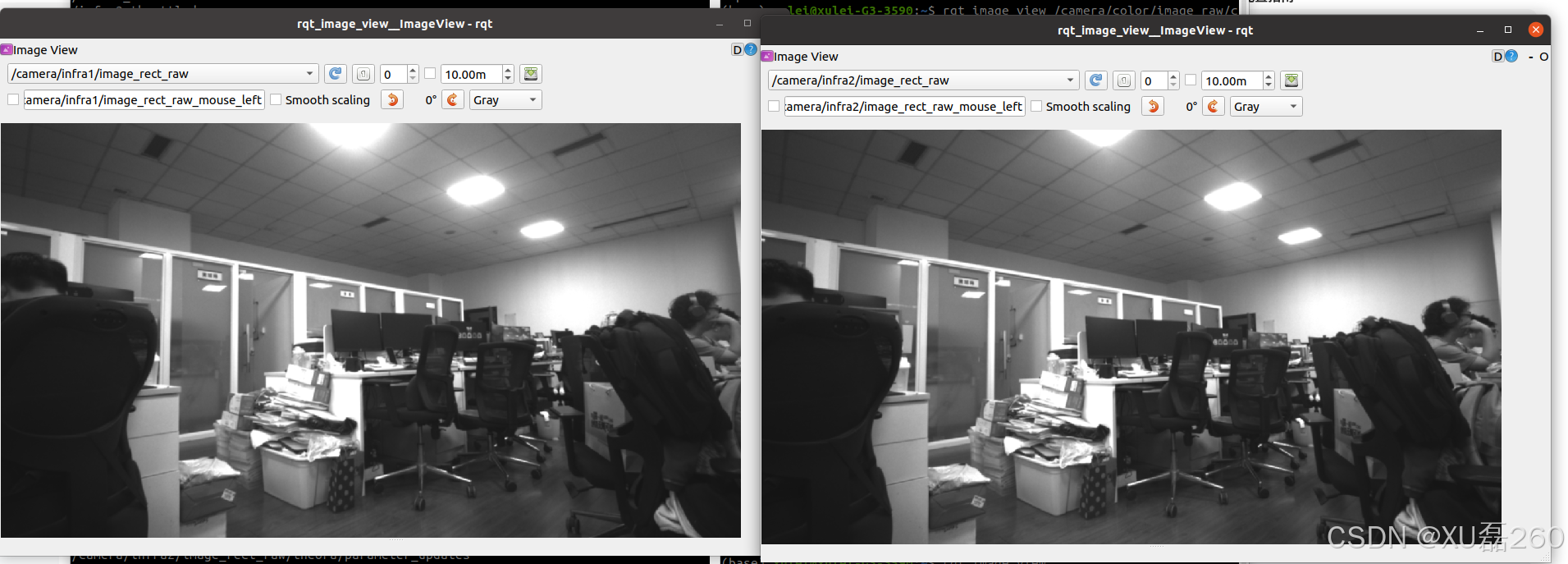

rqt_image_view查看左右图像：

确认话题并录制rosbag:

话题重新确定发布频率，

bash 复制代码
rosrun topic_tools throttle messages /camera/infra1/image_rect_raw 30 /infra1_throttled
rosrun topic_tools throttle messages /camera/infra2/image_rect_raw 15 infra2_throttled

录制bag:

bash 复制代码
rosbag record /infra1_throttled /infra2_throttled -O stereo_infra_15hz

确定ORB-SLAM3的系统及相机配置文件.yaml：

这里我把配置文件按照原来系统的分类放在Example/stereo文件下

这里只改相机内参部分与左右相机基线baseline长度，便于后续的三角化（这里我的参数我没有事先标定，可能不准确）。

复制代码
%YAML:1.0

#--------------------------------------------------------------------------------------------
# Camera Parameters. Adjust them!
#--------------------------------------------------------------------------------------------
Camera.type: "PinHole"

# Camera calibration and distortion parameters (OpenCV)
Camera.fx: 579.5881104731769
Camera.fy: 579.8152800271304
Camera.cx: 316.8050611884346
Camera.cy: 260.98187641943093


Camera.k1: 0.0
Camera.k2: 0.0
Camera.p1: 0.0
Camera.p2: 0.0

# Camera frames per second
Camera.fps: 30.0

# Color order of the images (0: BGR, 1: RGB. It is ignored if images are grayscale)
Camera.RGB: 1

# Camera resolution
Camera.width: 1241
Camera.height: 376

#--------------------------------------------------------------------------------------------
# ORB Parameters
#--------------------------------------------------------------------------------------------

# ORB Extractor: Number of features per image
ORBextractor.nFeatures: 2000

# ORB Extractor: Scale factor between levels in the scale pyramid
ORBextractor.scaleFactor: 1.2

# ORB Extractor: Number of levels in the scale pyramid
ORBextractor.nLevels: 8

# ORB Extractor: Fast threshold
# Image is divided in a grid. At each cell FAST are extracted imposing a minimum response.
# Firstly we impose iniThFAST. If no corners are detected we impose a lower value minThFAST
# You can lower these values if your images have low contrast
ORBextractor.iniThFAST: 20
ORBextractor.minThFAST: 7

#--------------------------------------------------------------------------------------------
# Viewer Parameters
#--------------------------------------------------------------------------------------------
Viewer.KeyFrameSize: 0.1
Viewer.KeyFrameLineWidth: 1
Viewer.GraphLineWidth: 1
Viewer.PointSize:2
Viewer.CameraSize: 0.15
Viewer.CameraLineWidth: 2
Viewer.ViewpointX: 0
Viewer.ViewpointY: -10
Viewer.ViewpointZ: -0.1
Viewer.ViewpointF: 2000

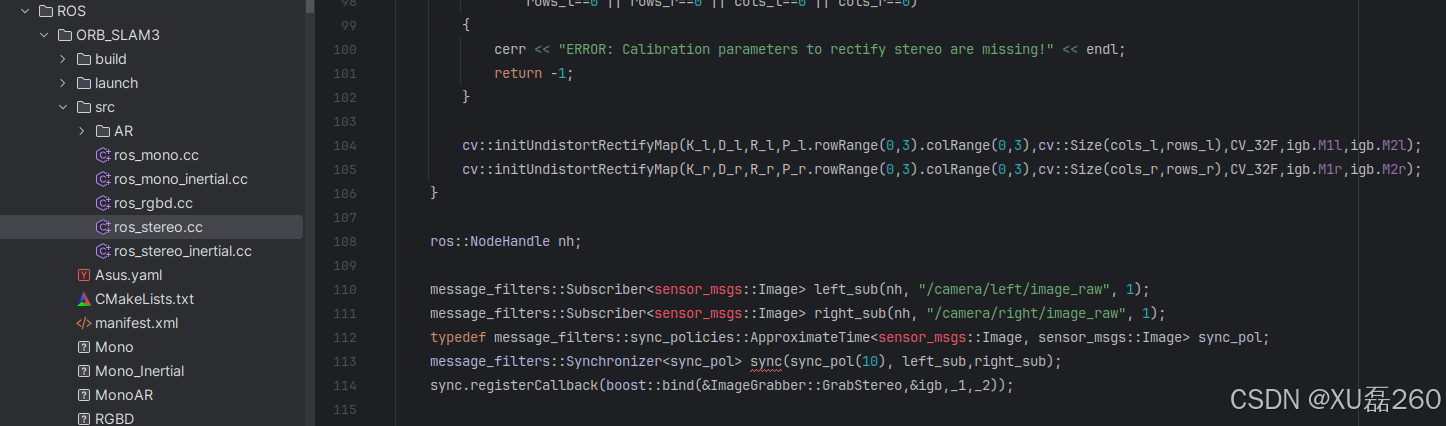

查看系统需要订阅的话题，在Example/ROS/orb-slam3/src的源码文件下：

一般都是：

cpp 复制代码
    message_filters::Subscriber<sensor_msgs::Image> left_sub(nh, "/camera/left/image_raw", 1);
    message_filters::Subscriber<sensor_msgs::Image> right_sub(nh, "/camera/right/image_raw", 1);

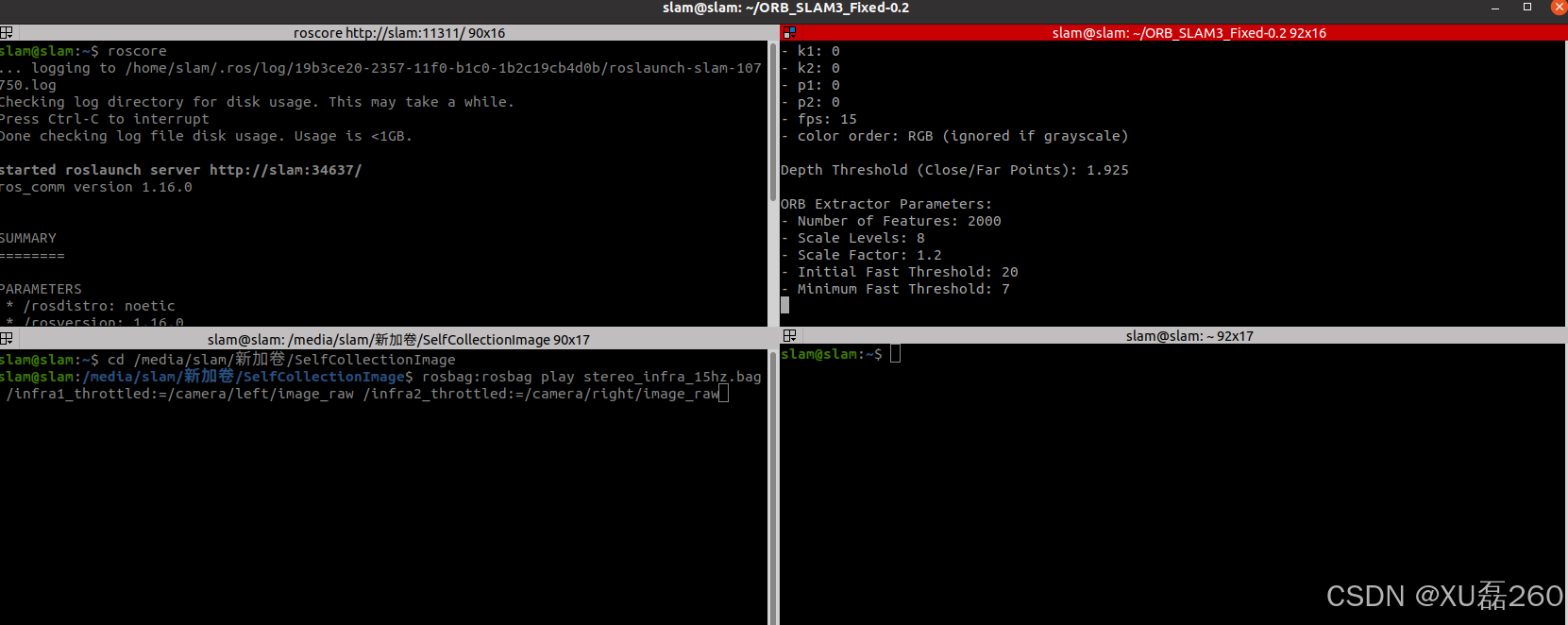

运行命令行

bash 复制代码
纯双目：
运行ORB-SLAM3系统,启动后会等待后续话题发布，注意话题名需要与源码文件一致。
rosrun ORB_SLAM3 Stereo Vocabulary/ORBvoc.txt Examples/Stereo/EuRoC.yaml false
发布话题
rosbag:rosbag play stereo_infra_15hz.bag /infra1_throttled:=/camera/left/image_raw /infra2_throttled:=/camera/right/image_raw

参数行

等待话题发布，先运行运行ORB-SLAM3系统,

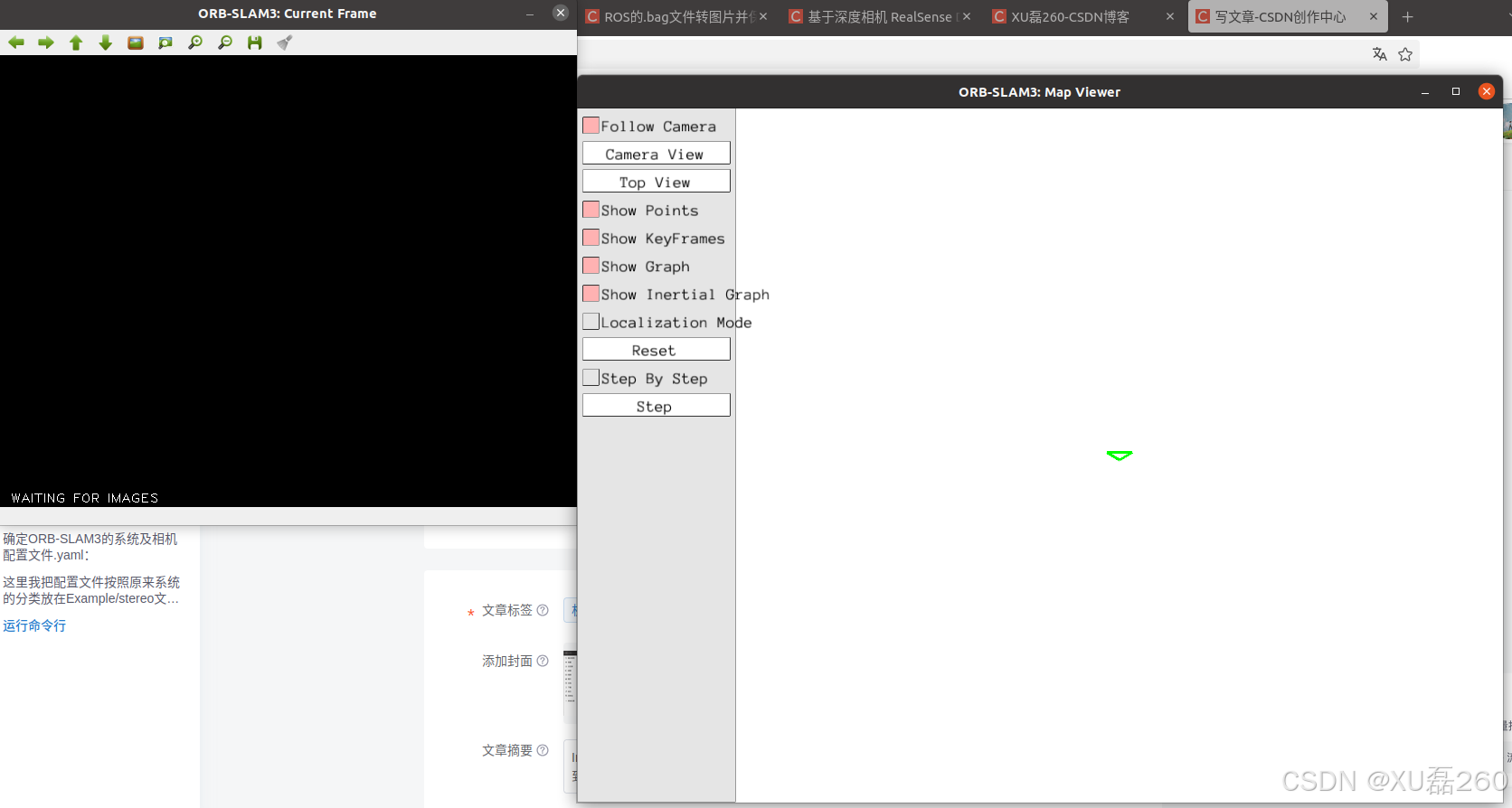

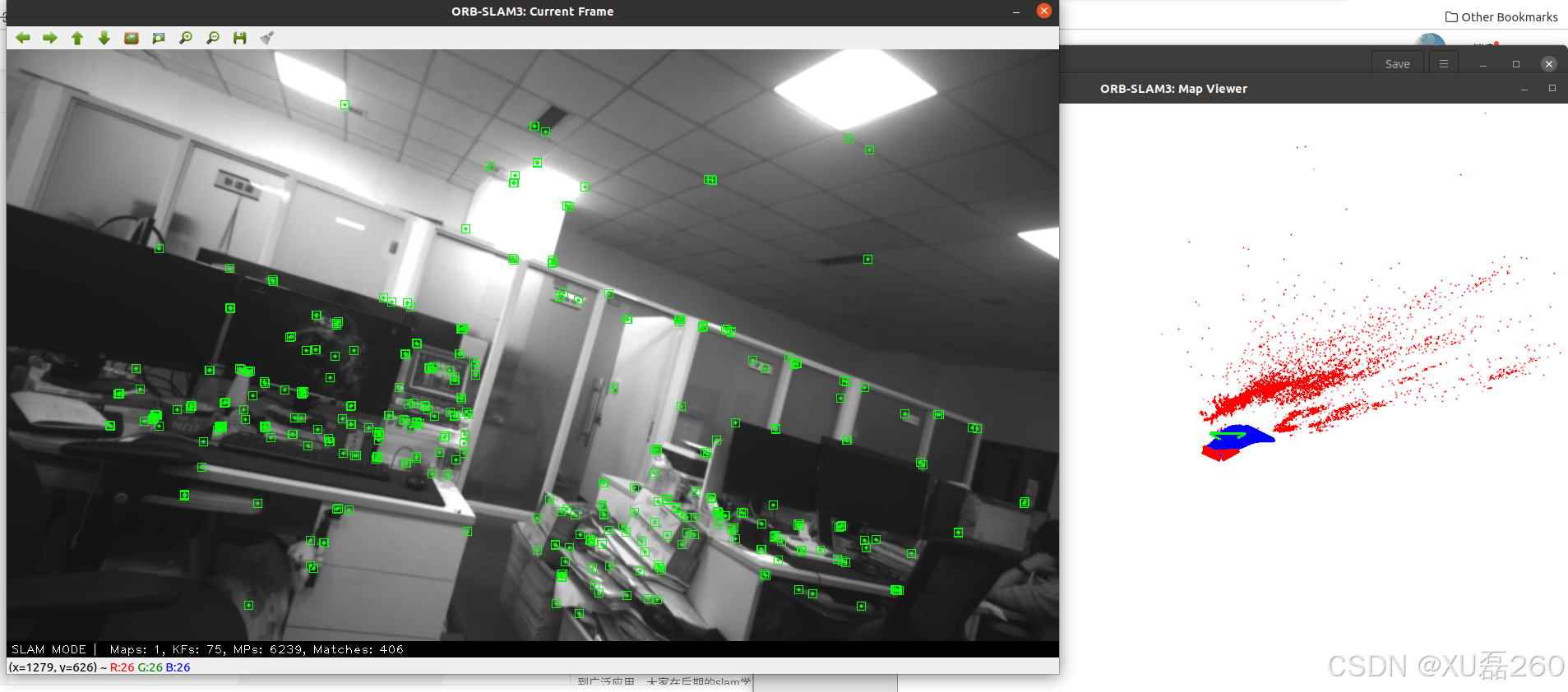

运行实时效果：

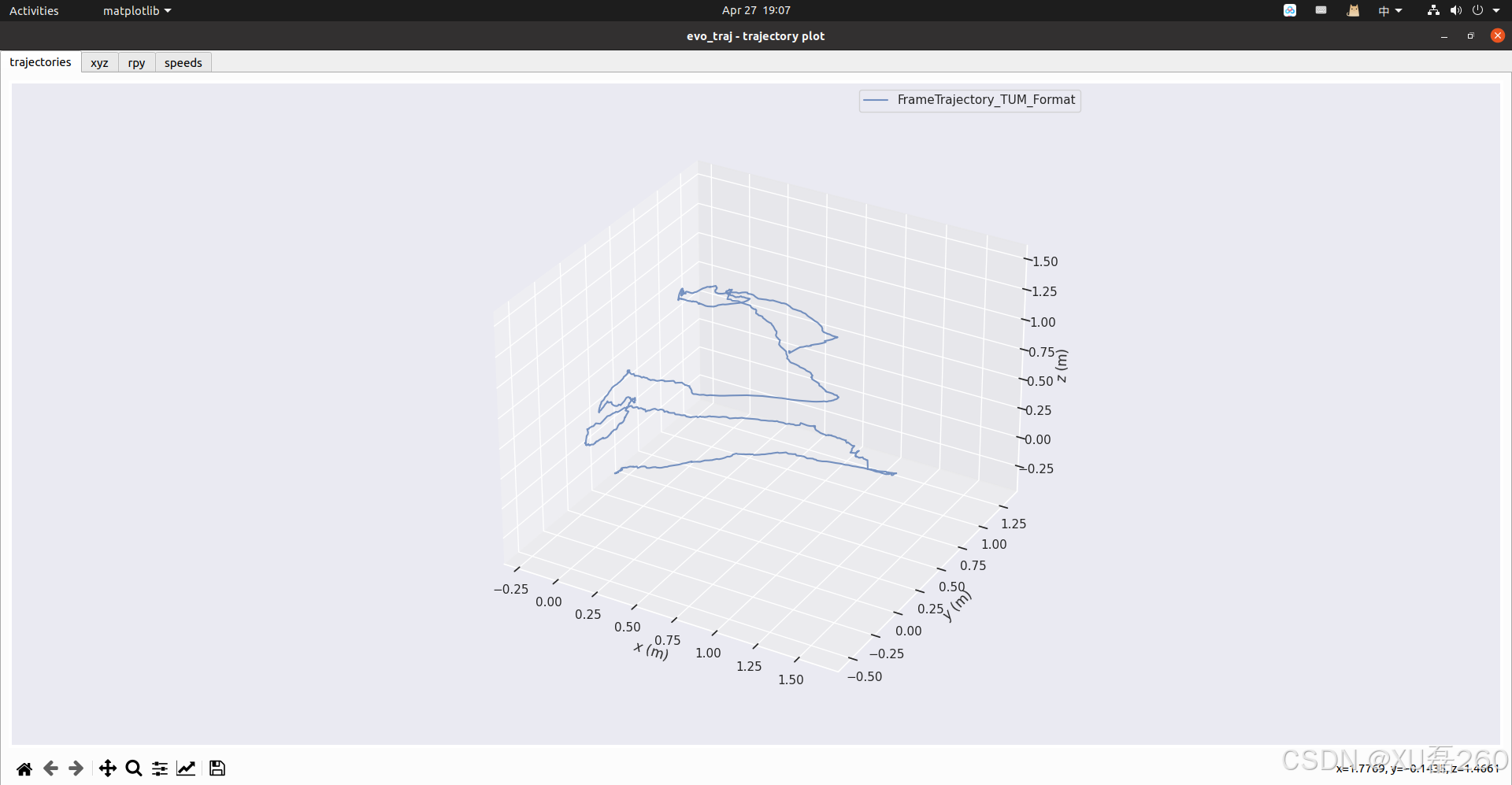

评估结果

vo_traj tum FrameTrajectory_TUM_Format.txt -p

这里也有可以将rosbag转为图片格式，ros有相应的工具进行转化：

bash 复制代码
rosbag play 包名.bag
左边：
rosrun image_view extract_images _sec_per_frame:=0.0 image:=/infra1_throttled _filename_format:="/media/slam/新加卷/SelfCollectionImage/Cqupt_Lab00/image0/%06d.png"

右目：
rosrun image_view extract_images _sec_per_frame:=0.0 image:=/infra2_throttled _filename_format:="/media/slam/新加卷/SelfCollectionImage/Cqupt_Lab00/image1/%06d.png"

总结

在数据集的录制与系统调用时，需要确定好话题与相机的内参，前者决定数据能否正确的接收，后者是建图精度的保证，这些都需要前期准确的相机标定。
