光流法：从传统方法到深度学习方法

1 光流法简介

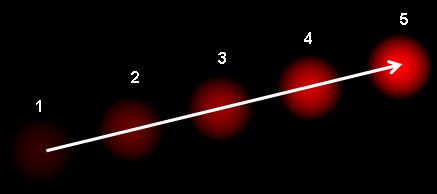

光流（Optical Flow）是指图像中像素灰度值随时间的变化而产生的运动场。简单来说，它描述了图像中每个像素点的运动速度和方向。光流法是一种通过分析图像序列中像素灰度值来计算光流的方法。对于图像数据计算出来的光流是一个二维向量场。比如Opencv官方给的示例图，该图中显示了一个连续运动的光点，箭头的方向表示光流的方向，箭头的大小表示光流的大小。有了光流场，我们就可以利用光流场来跟踪图像中的目标物体，就可以进行运动跟踪，目标检测，视频压缩，运动分割，三维重建等。

光流法基于以下基本假设：

亮度恒定：就是同一点随着时间的变化，其亮度不会发生改变。
小运动假设（Small Motion Assumption）：相邻帧之间的运动是微小的，足以进行线性近似。

假设每两帧画面之间的时间间隔为 Δ t \Delta t Δt，且运动很小，通过泰勒级数展开，有：
I ( x + Δ x , y + Δ y , t + Δ t ) = I ( x , y , t ) + ∂ I ∂ x Δ x + ∂ I ∂ y Δ y + ∂ I ∂ t Δ t + R ( x , y , t ) \begin{aligned} {\displaystyle I(x+\Delta x,y+\Delta y,t+\Delta t)=I(x,y,t)+{\frac {\partial I}{\partial x}}\Delta x+{\frac {\partial I}{\partial y}}\Delta y+{\frac {\partial I}{\partial t}}\Delta t+} R(x,y,t) \end{aligned} I(x+Δx,y+Δy,t+Δt)=I(x,y,t)+∂x∂IΔx+∂y∂IΔy+∂t∂IΔt+R(x,y,t)

其中， I ( x , y , t ) I(x, y, t) I(x,y,t) 表示图像在点 ( x , y ) (x, y) (x,y) 处的灰度值， t t t 表示时间， Δ x \Delta x Δx、 Δ y \Delta y Δy 和 Δ t \Delta t Δt 分别表示水平、垂直和时间上的位移， R ( x , y , t ) R(x, y, t) R(x,y,t) 表示泰勒级数展开的高阶项。根据光流法的基本假设，有：
I ( x + Δ x , y + Δ y , t + Δ t ) = I ( x , y , t ) I(x+\Delta x,y+\Delta y,t+\Delta t)=I(x,y,t) I(x+Δx,y+Δy,t+Δt)=I(x,y,t)

由于泰勒高阶项趋近于0，直接忽略，则有：
∂ I ∂ x Δ x + ∂ I ∂ y Δ y + ∂ I ∂ t Δ t = 0 {\displaystyle {\frac {\partial I}{\partial x}}\Delta x+{\frac {\partial I}{\partial y}}\Delta y+{\frac {\partial I}{\partial t}}\Delta t=0} ∂x∂IΔx+∂y∂IΔy+∂t∂IΔt=0

等价为：
∂ I ∂ x Δ x Δ t + ∂ I ∂ y Δ y Δ t + ∂ I ∂ t Δ t Δ t = 0 {\displaystyle {\frac {\partial I}{\partial x}}{\frac {\Delta x}{\Delta t}}+{\frac {\partial I}{\partial y}}{\frac {\Delta y}{\Delta t}}+{\frac {\partial I}{\partial t}}{\frac {\Delta t}{\Delta t}}=0} ∂x∂IΔtΔx+∂y∂IΔtΔy+∂t∂IΔtΔt=0

其中， Δ t \Delta t Δt 表示时间间隔， Δ x \Delta x Δx 和 Δ y \Delta y Δy 分别表示水平和垂直上的位移。则：
∂ I ∂ x V x + ∂ I ∂ y V y + ∂ I ∂ t = 0 {\displaystyle {\frac {\partial I}{\partial x}}V_{x}+{\frac {\partial I}{\partial y}}V_{y}+{\frac {\partial I}{\partial t}}=0} ∂x∂IVx+∂y∂IVy+∂t∂I=0

其中， V x V_x Vx 和 V y V_y Vy 分别表示光流在水平和垂直方向上的分量。则我们需要求解的问题为：
I x V x + I y V y = − I t {\displaystyle I_{x}V_{x}+I_{y}V_{y}=-I_{t}} IxVx+IyVy=−It

简化为：
∇ I T ⋅ V ⃗ = − I t {\displaystyle \nabla I^{T}\cdot {\vec {V}}=-I_{t}} ∇IT⋅V =−It

2 传统算法

2.1.1 Lucas-Kanade光流法

Lucas-Kanade 方法是一种广泛使用的光流估计微分方法，由 Bruce D. Lucas 和Takeo Kanade开发。该方法假设光流在所考虑像素的局部邻域中基本恒定，并根据最小二乘准则求解该邻域内所有像素的基本光流方程。

LK光流法基于以下假设：

小运动假设（Small Motion Assumption）：相邻帧之间的运动是微小的，足以进行线性近似。
亮度恒定：就是同一点随着时间的变化，其亮度不会发生改变。
空间一致性：场景中相同表面的相邻点具有相似的运动，并且其投影到图像平面上的距离也比较近。一个场景上邻近的点投影到图像上也是邻近点，且邻近点速度一致。

前两个假设是基于泰勒展开的，是所有传统光流法的基础。根据前两个假设，前面已经推导过需要求解：
∇ I T ⋅ V ⃗ = − I t {\displaystyle \nabla I^{T}\cdot {\vec {V}}=-I_{t}} ∇IT⋅V =−It

空间一致性假设（邻域光流相似假设）

针对第三个假设，我们可以假设在一个大小为 w × w w \times w w×w 的窗口内，所有像素点的光流都相同。则有：
I x ( q 1 ) V x + I y ( q 1 ) V y = − I t ( q 1 ) I x ( q 2 ) V x + I y ( q 2 ) V y = − I t ( q 2 ) ⋮ I x ( q n ) V x + I y ( q n ) V y = − I t ( q n ) {\displaystyle {\begin{aligned}I_{x}(q_{1})V_{x}+I_{y}(q_{1})V_{y}&=-I_{t}(q_{1})\\I_{x}(q_{2})V_{x}+I_{y}(q_{2})V_{y}&=-I_{t}(q_{2})\\&\;\ \vdots \\I_{x}(q_{n})V_{x}+I_{y}(q_{n})V_{y}&=-I_{t}(q_{n})\end{aligned}}} Ix(q1)Vx+Iy(q1)VyIx(q2)Vx+Iy(q2)VyIx(qn)Vx+Iy(qn)Vy=−It(q1)=−It(q2) ⋮=−It(qn)

其中， q 1 , q 2 , ⋯ , q n q_{1}, q_{2}, \cdots, q_{n} q1,q2,⋯,qn 表示窗口内的像素点， I x ( q ) I_{x}(q) Ix(q) 和 I y ( q ) I_{y}(q) Iy(q) 表示窗口内像素点的梯度， I t ( q ) I_{t}(q) It(q) 表示窗口内像素点灰度梯度。将该公式表示为矩阵形式为 A v = b {\displaystyle Av=b} Av=b：
A = [ I x ( q 1 ) I y ( q 1 ) I x ( q 2 ) I y ( q 2 ) ⋮ ⋮ I x ( q n ) I y ( q n ) ] v = [ V x V y ] b = [ − I t ( q 1 ) − I t ( q 2 ) ⋮ − I t ( q n ) ] {\displaystyle A={\begin{bmatrix}I_{x}(q_{1})&I_{y}(q_{1})\\[10pt]I_{x}(q_{2})&I_{y}(q_{2})\\[10pt]\vdots &\vdots \\[10pt]I_{x}(q_{n})&I_{y}(q_{n})\end{bmatrix}}\quad \quad \quad v={\begin{bmatrix}V_{x}\\[10pt]V_{y}\end{bmatrix}}\quad \quad \quad b={\begin{bmatrix}-I_{t}(q_{1})\\[10pt]-I_{t}(q_{2})\\[10pt]\vdots \\[10pt]-I_{t}(q_{n})\end{bmatrix}}} A= Ix(q1)Ix(q2)⋮Ix(qn)Iy(q1)Iy(q2)⋮Iy(qn) v= VxVy b= −It(q1)−It(q2)⋮−It(qn)

该系统方程组的数量多于未知数的数量，无法直接求解。因此，我们可以使用最小二乘来求解数值解，得到：
v = ( A T A ) − 1 A T b {\displaystyle v=\left(A^{T}A\right)^{-1}A^{T}b} v=(ATA)−1ATb

其矩阵形式为：
