OpenGL-ES 学习(9) ---- OpenGL-ES 简介和基本 Pipeline

目录

OpenGL-ES 简介

OpenGL-ES(OpenGL for Embedded System)是以手持和嵌入式设备为目标的高级3D图形应用编程接口,OpenGL ES 支持的的平台包括 IOS,Android,BlackBerry,bada,Linux 和 windows,它还是基于浏览器的3D图形Web标准WebGL的基础,OpenGL-ES 标准由 khronos 组织发布
OpenGL-ES 的标准变迁如下:

OpenGL-ES 版本 简介
1.0 固定管线
1.1 固定管线
2.0 开始支持可编程管线
3.0 从OpenGL 3.3 标准演化而来

渲染管线

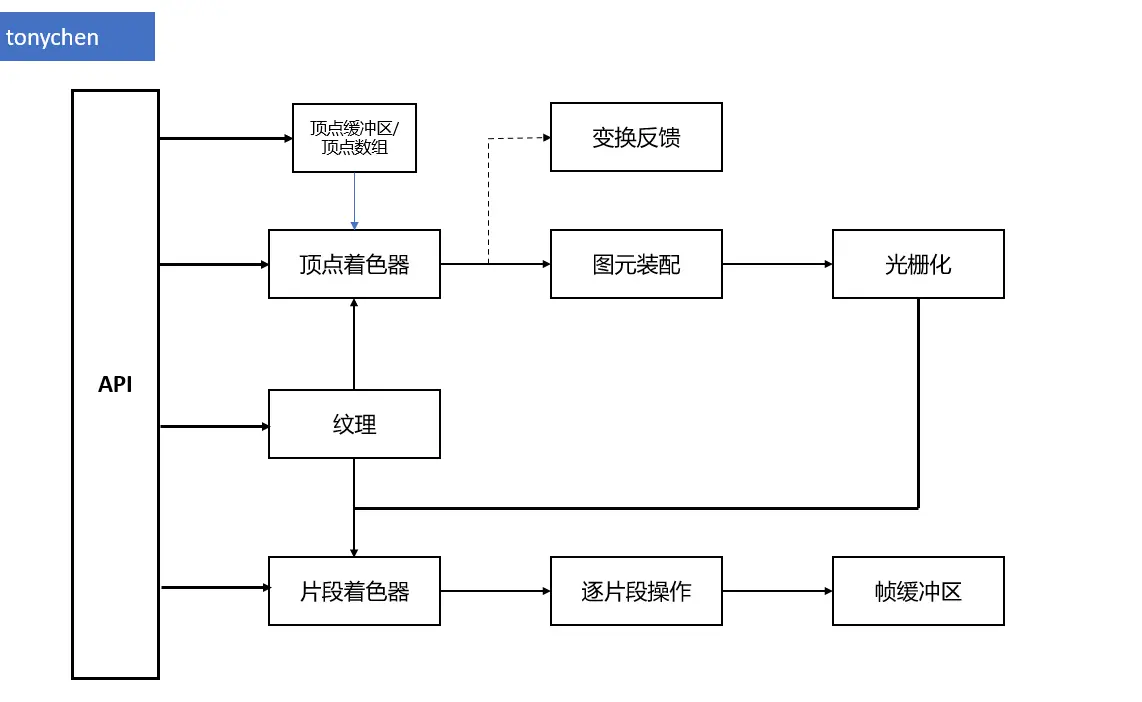

OpenGL-ES 的渲染管线如下:

顶点和顶点着色器

顶点和顶点着色器(Vertex & Vertex Shader),Shader 是指运行在GPU可编程管线上的程序,Shader 语言也就是GPU所用的编程语言,本质是一种类C语言
Vertex Shader 的内容包含:

  • Shader程序
  • Shader 的输入属性,就是顶点数组提供的各个顶点的属性
  • uniform(统一变量) Vertex/Pixel shader 使用的不变的变量
  • 采样器(Sampler)

在图元光栅化阶段,为每个生成的片段计算 Vertex Shader 的输出值,并作为输入值传递给 Fragment Shader,
用于分配给每个图元顶点的Vertex shader输出每个片段值得机制被称为插值

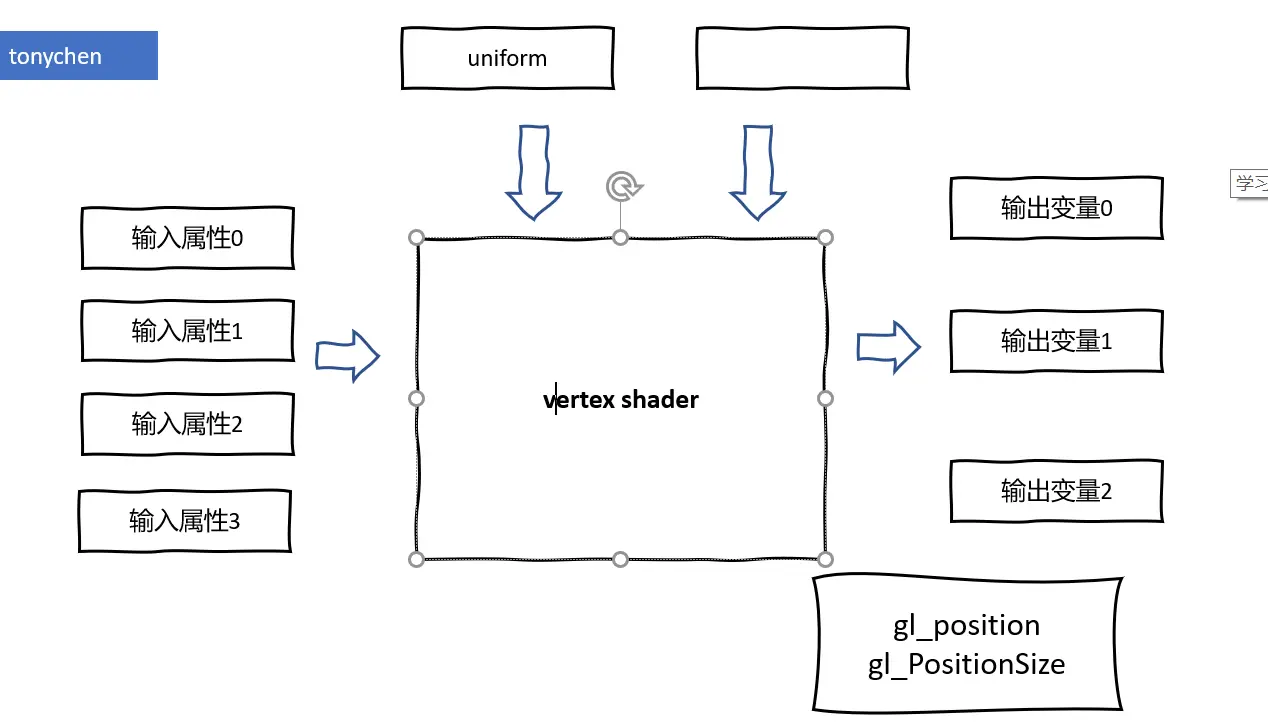

Vertex Shader 流程框图:

图元装配和光栅化

图元就是基本的图形对象比如三角形,图元的每个顶点被发送到每个Vertex Shader 的不同拷贝,在裁剪之后,被转换为屏幕坐标

光栅化是将图元转换为一组二维片段的过程 ,此后这些片段就会交给PixelShader 处理,这些二维片段表示屏幕上可以绘制的像素

片段和片段着色器

片段着色器(Pixel Shader/Fragment Shader)为片段操作实现了通用的可编程方法,它的组成如下:

  • Shader 程序
  • 输入变量:光栅化阶段用插值为每个片段生成的 Vertex Shader 输出
  • 输出变量
  • 采样器(Sampler)

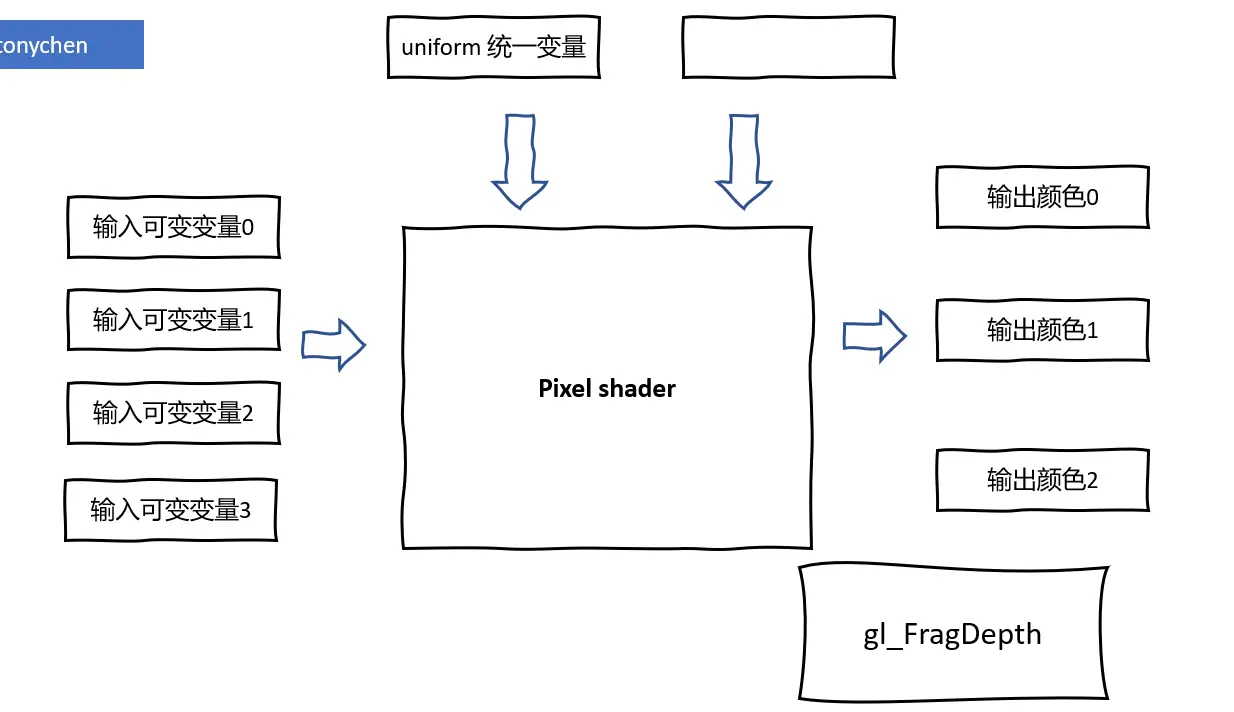

Pixelshader 流程框图:

逐片段操作

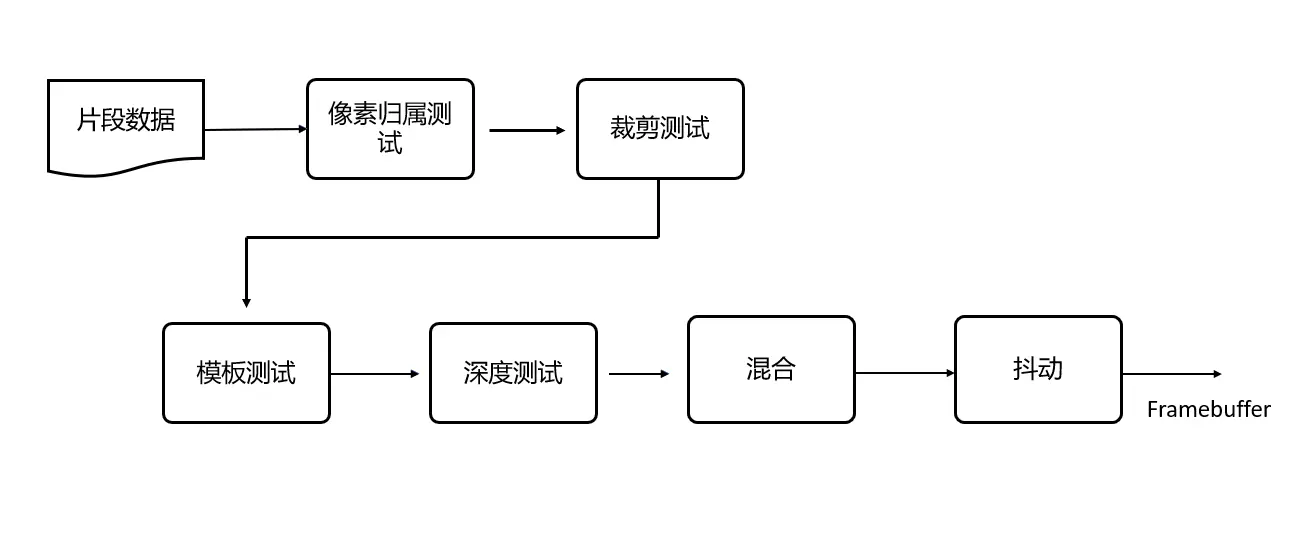

OpenGL-ES 逐片段的操作流程如下:

EGL

OpenGL-ES 命令需要存储渲染上下文的状态和绘制表面的支持

  • 渲染上下文存储相关的 OpenGL-ES 状态
  • 绘制表面是用于绘制图元的表面,它指定渲染所需的缓冲区类型,比如颜色缓冲区,深度缓冲区和模板缓冲区,绘制表面还需要指定所需缓冲区的位深度(本质上对接窗口系统)

因为 OpenGL-ES 没有提及如何常见渲染上下文,或者渲染上下文如何连接到原生窗口系统,EGL就是 khronos 提出的OpenGL-ES 和原生窗口系统之间的接口;

EGL的功能如下:

  • 查询并初始化设备显示商的可用显示设备(获取eglDsiplay)
  • 创建渲染表面
    EGL 创建的表面可用分为屏幕上的表面和屏幕外的表面,屏幕上的表面连接到原生窗口系统,屏幕外的表面不显示但是用作渲染表面的像素缓冲区
  • 创建渲染上下文(eglContext)
    EGL 的最新版本时 EGL v1.4
