USB接口的PCB设计

目录

USB接口简介

USB3.0接口

USB接口的电路设计

USB接口的PCB设计


USB接口简介

USB(通用串行总线)接口是一种广泛应用于电子设备的标准连接技术,自1996年由英特尔、微软等公司联合推出以来,逐步取代了传统串口、并口等复杂接口。其核心优势在于通用性、高速传输和即插即用特性。USB历经多次迭代,从初代1.0(1.5 Mbps)到当前主流的USB 3.2(20 Gbps)和USB4(40 Gbps),传输速度实现指数级提升。物理形态涵盖Type-A、Type-B、Micro-USB及Type-C等多种设计,其中Type-C凭借正反盲插、高带宽(支持视频传输)和强大供电能力(最高240W PD快充)成为主流。此外,USB接口整合数据、电力及音视频传输功能,广泛应用于存储设备、外设连接、移动终端充电等领域,同时向下兼容确保跨代设备互通。其标准化与高扩展性推动了数字设备互联的便捷化,成为现代生活中不可或缺的技术基础。

USB3.0接口

下面我们介绍一下USB3.0。USB 3.0(USB 3.2 Gen 1)是2008年推出的第三代通用串行总线标准,理论传输速率达5 Gbps (实际有效带宽约3.2 Gbps),较USB 2.0提升近10倍,并支持全双工通信 (可同时收发数据)。其接口采用标志性蓝色舌片设计 (Type-A),内部触点增至9个,向下兼容USB 2.0设备但性能受限。供电能力增强至5V/900mA ,更好支持外接硬盘等高功耗设备。技术层面,引入8b/10b编码优化信号稳定性,并新增多级电源状态以降低能耗。USB 3.0广泛应用于外接SSD、高速摄像头及多屏扩展等场景,后续升级版本包括USB 3.1(10 Gbps)和USB 3.2(20 Gbps),最终由USB4整合并进一步提升至40 Gbps。其高性能与兼容性推动了外设技术的革新,成为现代数据传输的重要基础。

USB接口的电路设计

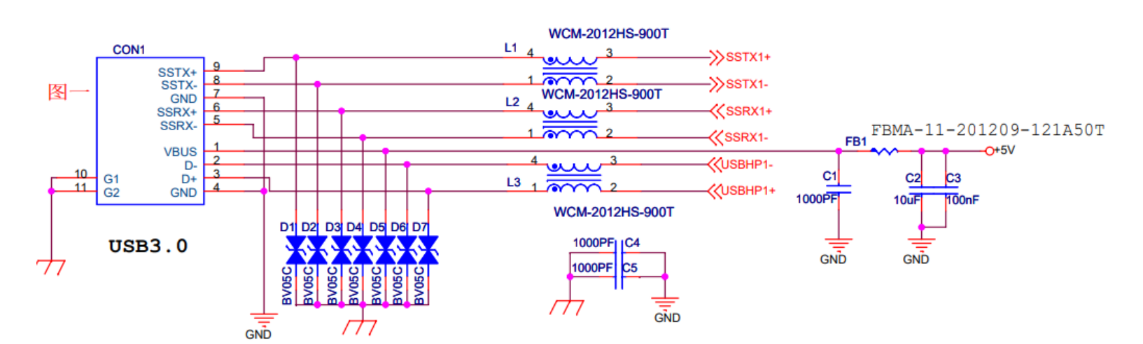

在进行设计的时候需要注意,USB3.0有3对差分线,一组低速差分线,两组高速差分线,一组电源信号。

USB接口的PCB设计

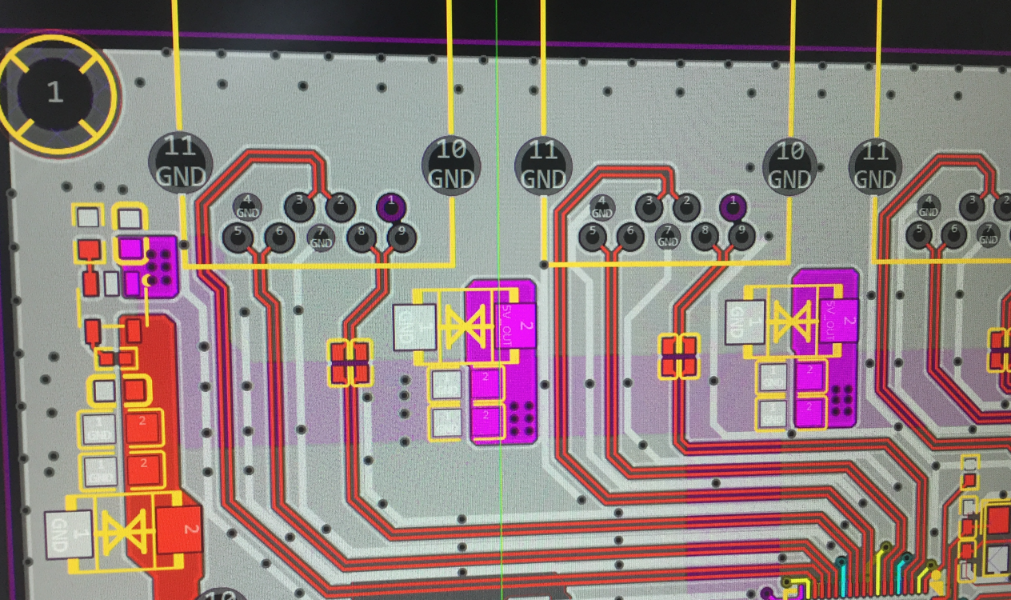

注意如果有防护器件一定是先防护再滤波,两个USB接口中间尽量不要摆放器件,这样会增加焊接和维修的难度。差分线都尽量包地,两组高速信号线需要做对间等长和组内等长。
