STM32H743单片机实现ADC+DMA多通道检测

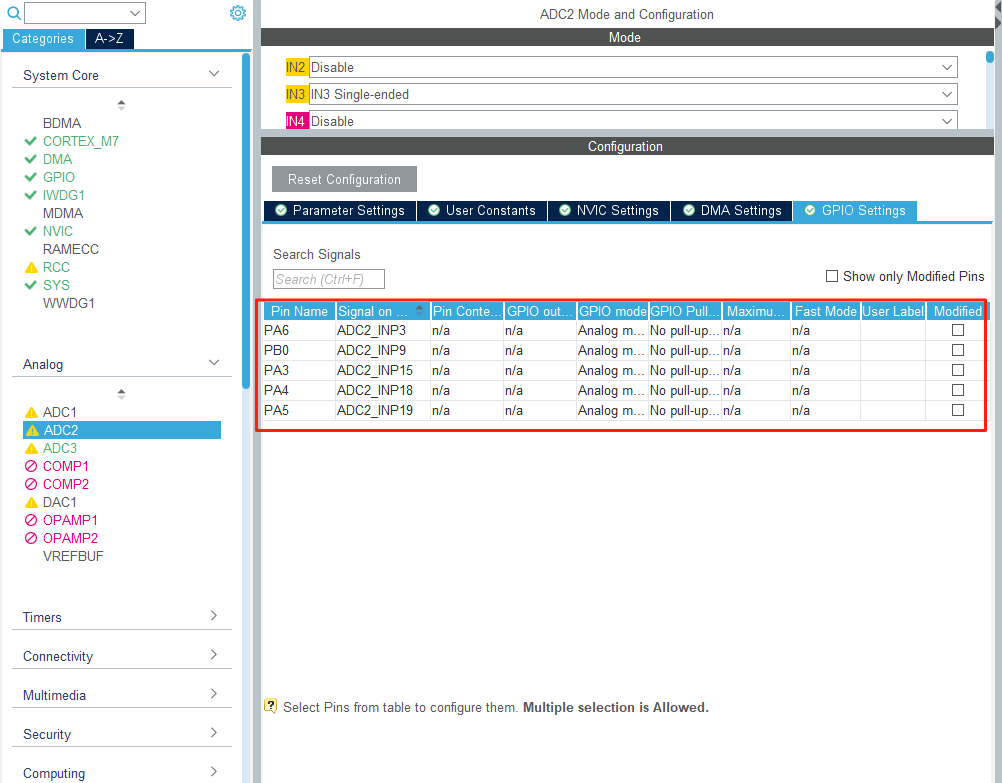

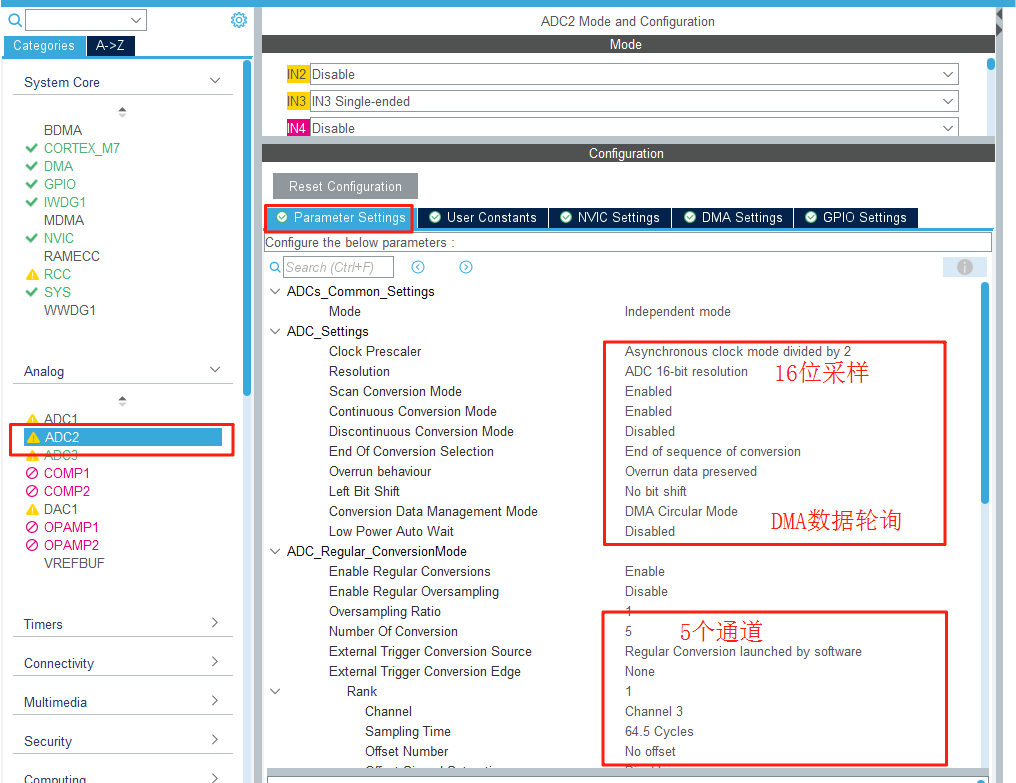

在stm32cubeMX上配置ADC+DMA实现多通道检测功能

DMA配置

生成代码,HAL_ADC_Start_DMA开始DMA读取ADC值,HAL_ADC_Stop_DMA关闭DMA读取

复制代码
void Start_ADC2_DMA(void) {
	/* 初始化后校准ADC */
	HAL_ADCEx_Calibration_Start(&hadc2, ADC_CALIB_OFFSET, ADC_SINGLE_ENDED); // 执行ADC校准

	/* 启动ADC连续转换(不间断轮询) */
	HAL_ADC_Start_DMA(&hadc2, (uint32_t*)adc2_values, ADC2_CHANNELS);
}

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc) {
	if (hadc->Instance == ADC2)  // 确认是ADC2的转换完成
	{
		adc_ready |= 0x01; // 标记ADC2数据就绪
		HAL_ADC_Stop_DMA(&hadc2);
	}
}

void AdcTask(void *argument)
{
	Start_ADC2_DMA();
	int i = 0;
	float voltage;
	for (;;) {
		if (adc_ready == 0x01) { // 等待两组ADC数据就绪
			/* 打印ADC2数据 */
			for (i = 0; i < hadc2.Init.NbrOfConversion; i++) {
				voltage = adc2_values[i] * VEF / VEFVALUE;
				printf("ADC2[%d] = %d.%dV\r\n", i, (uint32_t) voltage,
								(uint32_t) (voltage * 100) % 100);
			}
			printf("\n");

			adc_ready = 0; // 清除标志位
		}
		osDelay(100);
	}
}

共勉!!!STM32H743单片机实现ADC+DMA多通道检测+事件组-CSDN博客
