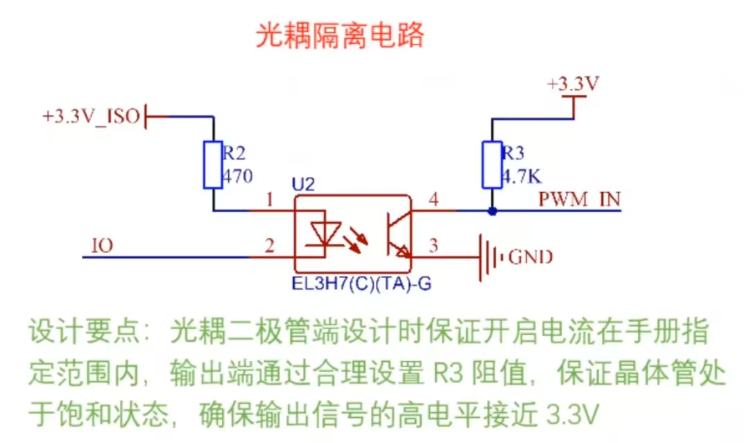

光耦隔离电路（EL3H7）
这是一个基于光电耦合器（EL3H7）的数字信号隔离电路，核心作用是实现输入输出端的电气隔离，避免两侧电源域的干扰与高压串扰，同时保证数字信号的稳定传输。
一、核心元件作用
| 元件 | 作用与原理 |
|---|---|
| 光耦 U2（EL3H7） | 电路核心，内部集成 "发光二极管 + 光敏三极管"，通过光信号传递实现输入输出的电气隔离，隔离电压可达 5kV 以上，适合跨电源域的信号传输。 |
| R2（470Ω 限流电阻） | 输入侧限流电阻，控制发光二极管的工作电流，确保电流在 EL3H7 手册推荐的触发电流范围（典型 1mA，推荐 2~20mA）内，保证二极管稳定发光。 |
| R3（4.7kΩ 上拉电阻） | 输出侧上拉电阻，使光敏三极管截止时输出高电平（接近 3.3V），导通时输出低电平（接近 0V）；同时通过阻值设计保证三极管进入饱和状态，提升输出信号的稳定性。 |
二、工作原理（分两种输入状态）
1. 输入信号 IO 为低电平（0V）
- 输入侧 ：+3.3V_ISO 经 R2 为发光二极管供电，电流路径为
+3.3V_ISO → R2 → 光耦1脚 → 发光二极管 → 2脚 → IO（低电平）。电流计算：
（Vf为二极管正向压降，约 1.2V），该电流在 EL3H7 的推荐工作范围内，二极管稳定发光。 - 输出侧 ：光敏三极管受光导通，集电极（4 脚）→ 发射极（3 脚）→ GND，输出信号
PWM_IN被拉低至低电平（≈0V）。
2. 输入信号 IO 为高电平（3.3V）
- 输入侧：发光二极管两端电压差接近 0V（+3.3V_ISO 与 IO 电平相等），无电流通过，二极管不发光。
- 输出侧 ：光敏三极管截止，集电极通过 R3 上拉至 + 3.3V，输出信号
PWM_IN为高电平（≈3.3V）。
三、设计要点解析（对应图中标注）
-
输入侧电流控制R2 的阻值需保证发光二极管的开启电流在手册指定范围（EL3H7 典型触发电流 1mA，推荐 2~20mA）。470Ω 电阻在 3.3V 输入下可提供约 4.47mA 电流，既满足触发要求，又避免电流过大损坏二极管。
-
输出侧饱和设计 R3 的阻值需保证光敏三极管进入饱和状态：饱和时集电极电流
。由于 EL3H7 的电流传输比（CTR）≥100%，输入电流 4.47mA 时输出电流≥4.47mA，远大于 0.66mA，因此三极管处于深度饱和状态，输出低电平时接近 0V，高电平时接近 3.3V，信号完整性高。 -
电气隔离特性光耦的输入与输出端无直接电气连接，可隔离两侧电源域（+3.3V_ISO 与 + 3.3V）的干扰、浪涌及高压，适合工业控制、电源系统等对隔离要求高的场景。
四、电路优势
- 高隔离性：隔离电压达 5kV，有效防止高压串扰与地环路干扰。
- 信号稳定：饱和设计保证输出电平接近电源轨，抗干扰能力强。
- 低功耗：输入电流仅 4.47mA，适合低功耗系统。
这个电路工作原理
这个光耦隔离电路的核心原理是通过光信号传递实现输入输出的电气隔离，避免两侧电源域的干扰与高压串扰，同时保证数字信号的稳定传输，具体工作过程分两种输入状态：
一、当输入信号 IO 为低电平（0V）
-
输入侧（发光二极管端） +3.3V_ISO 经限流电阻 R2（470Ω）为光耦内部的发光二极管供电，电流路径为：
+3.3V_ISO → R2 → 光耦1脚 → 发光二极管 → 2脚 → IO（低电平）电流计算：
-
输出侧（光敏三极管端） 光敏三极管受光照射后导通，集电极（4 脚）与发射极（3 脚）之间形成通路，输出信号
PWM_IN被拉低至低电平（≈0V）。
二、当输入信号 IO 为高电平（3.3V）
-
**输入侧（发光二极管端）**发光二极管两端电压差接近 0V（+3.3V_ISO 与 IO 电平相等），无电流通过，二极管不发光。
-
输出侧（光敏三极管端） 光敏三极管因无光照而截止，集电极通过上拉电阻 R3（4.7kΩ）连接到 + 3.3V，输出信号
PWM_IN为高电平（≈3.3V）。
三、关键设计逻辑
- 电气隔离：光耦内部的发光二极管与光敏三极管无直接电气连接，输入输出端可承受 5kV 以上的隔离电压，有效避免两侧电源域的地环路干扰、浪涌及高压串扰。
- 信号稳定性：R2 的阻值保证发光二极管电流在安全范围，R3 的阻值使光敏三极管进入深度饱和状态，确保输出低电平接近 0V、高电平接近 3.3V，提升信号抗干扰能力。
