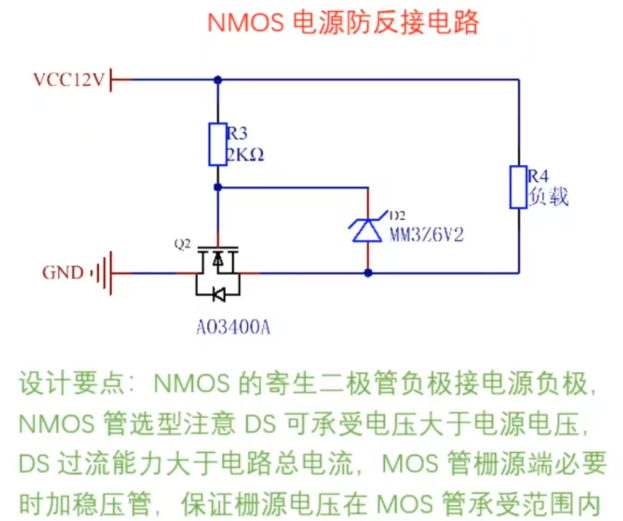

NMOS 电源防反接电路
这是一个基于 N 沟道 MOS 管（AO3400A）的高效电源防反接电路，核心原理是利用 MOS 管的导通特性与寄生二极管的方向，实现 "电源正接时导通供电、反接时截止保护" 的功能，同时通过稳压管保护 MOS 管栅极。
一、电路核心元件作用
| 元件 | 作用与原理 |
|---|---|
| NMOS 管（AO3400A） | 电路的核心开关，正常连接时导通，反接时截止。其寄生二极管方向为漏极（D）→源极（S），反接时源极（接 GND）电位高于漏极（接负载），寄生二极管反向偏置，无电流通过，彻底切断负载供电。 |
| R3（2kΩ 上拉电阻） | 正常连接时，将栅极（G）拉到电源正端（VCC12V），保证栅源电压（Vgs）≥导通阈值（AO3400A 典型阈值 2.5V），使 MOS 管导通；电源断开时，泄放栅极电荷，确保 MOS 管可靠截止。 |
| D2（MM3Z6V2，6.2V 稳压管） | 钳位栅极与漏极之间的电压，限制栅源电压（Vgs）最大值：当负载电流突变（如短路）导致漏极电压（Vd）下降时，栅极电压（Vg）被钳位在 Vd + 6.2V，从而保证 Vgs = Vg - Vs ≤ 6.2V，避免栅极过压损坏 MOS 管。 |
| 负载 R4 | 被供电的后端电路，正常时通过 MOS 管获得电流，反接时无供电。 |
二、工作逻辑
1. 电源正常连接（VCC12V 正、GND 负）
- 栅极驱动 ：VCC12V 经 R3 将栅极（G）拉到 12V，源极（S）接 GND（0V），因此
Vgs = 12V - 0V = 12V（远大于导通阈值），MOS 管完全导通。 - 电流路径 ：
VCC12V → 负载R4 → MOS管漏极（D）→ 源极（S）→ GND，负载正常工作。 - 稳压管状态 ：此时漏极电压（Vd）≈VCC12V（负载压降可忽略），栅极电压（Vg）=12V，因此稳压管两端电压
Vg - Vd ≈ 0V，稳压管截止，不影响电路。
2. 电源反接（VCC12V 负、GND 正）
- 栅极驱动 ：VCC12V（负电位）经 R3 将栅极（G）拉到负电位，源极（S）接 GND（正电位），因此
Vgs = 负电位 - 正电位 < 0V（远低于导通阈值），MOS 管彻底截止。 - 寄生二极管状态：反接时源极（S）电位高于漏极（D），寄生二极管（D→S）反向偏置，无电流通过，负载无供电，实现防反接保护。
三、设计要点（对应图中标注）
- 寄生二极管方向匹配：NMOS 的寄生二极管负极（源极 S）必须接电源负极（GND），确保反接时寄生二极管反向偏置，无电流通过。
- MOS 管选型 ：
- 耐压：漏源极（DS）耐压需大于电源电压（如 AO3400A 耐压 30V，满足 12V 系统要求）；
- 过流能力：DS 持续电流需大于电路最大负载电流（如 AO3400A 持续电流 4A，需根据实际负载选择）。
- 栅极过压保护：栅源端必须加稳压管（D2），确保 Vgs 在 MOS 管承受范围内（AO3400A Vgs 最大 ±20V，钳位在 6.2V 更安全）。
四、优势与适用场景
- 优势：相比传统二极管防反接，MOS 管导通电阻极低（AO3400A 导通电阻约 20mΩ），功率损耗极小，适合大电流、高效率的电源系统；同时支持快速截止，反接响应时间 < 1μs。
- 适用场景：12V/24V 工业电源、车载电子、锂电池供电系统等需要防反接且对效率要求高的场景。
这个电路的工作原理是什么？
这个 NMOS 电源防反接电路的核心逻辑是利用 N 沟道 MOS 管的导通特性与寄生二极管的方向，实现 "正接导通、反接截止" 的防反接保护，同时通过稳压管保护 MOS 管栅极，具体工作原理分两种情况：
一、电源正常连接（VCC12V 正、GND 负）
- 栅极驱动导通 VCC12V 通过上拉电阻 R3（2kΩ）将 MOS 管（AO3400A）的栅极（G）拉到 12V，源极（S）接 GND（0V），因此栅源电压
Vgs = 12V - 0V = 12V，远大于 AO3400A 的导通阈值（典型值 2.5V），MOS 管完全导通。 - 电流路径 电流从
VCC12V → 负载R4 → MOS管漏极（D）→ 源极（S）→ GND，负载获得正常供电。由于 MOS 管导通电阻极低（AO3400A 约 20mΩ），功率损耗远小于传统二极管防反接电路，效率更高。 - 稳压管保护 此时漏极电压（Vd）≈VCC12V（负载压降可忽略），栅极电压（Vg）=12V，稳压管 D2 两端电压
Vg - Vd ≈ 0V，稳压管截止，不影响电路工作。
二、电源反接（VCC12V 负、GND 正）
- 栅极截止 VCC12V（负电位）通过 R3 将栅极（G）拉到负电位，源极（S）接 GND（正电位），因此
Vgs = 负电位 - 正电位 < 0V（远低于导通阈值），MOS 管彻底截止。 - 寄生二极管反向阻断 NMOS 管内部寄生二极管的方向为
漏极（D）→ 源极（S），反接时源极（S）电位高于漏极（D），寄生二极管反向偏置，无电流通过，负载完全断电，实现防反接保护。 - 无反向电流由于寄生二极管反向阻断，反接时不会出现传统二极管防反接电路的反向漏电流，保护更彻底。
三、稳压管 D2 的关键作用
当负载出现电流突变（如短路）时，漏极电压（Vd）会快速下降，此时栅极电压（Vg）仍为 12V，稳压管 D2 会击穿并钳位 Vg - Vd ≈ 6.2V，从而保证栅源电压 Vgs = Vg - Vs ≤ 6.2V，避免 MOS 管栅极因过压损坏。
四、核心优势
相比传统二极管防反接电路，该方案的核心优势是低损耗、高效率：
- MOS 管导通电阻仅约 20mΩ，1A 电流下的压降仅 20mV，功率损耗仅 0.02W；
- 传统肖特基二极管（如 SS34）导通压降约 0.5V，1A 电流下功率损耗为 0.5W，损耗是 MOS 管方案的 25 倍。
