eFish-SBC-RK3576工控板外部RTC测试操作指南

备注:

1)测试时一定要接电池,否则外部RTC断电后无法工作导致测试失败;

2)如果连接了网络,系统会自动同步NTP时钟,所以需要关闭自动同步时钟。

关闭自动同步NTP时钟方法:

先查看是否开启同步,执行命令:

$ timedatectl

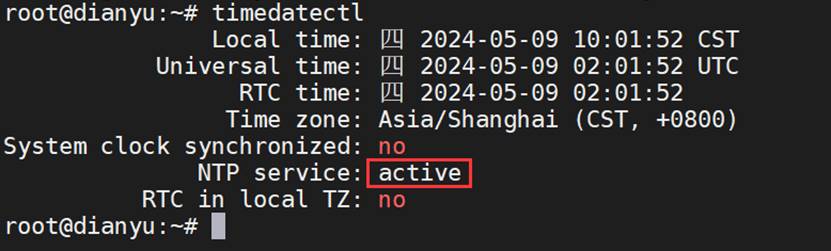

如下图所示:

可以看到默认是打开的。

关闭时钟同步,执行命令:

$ timedatectl set-ntp 0

$ timedatectl

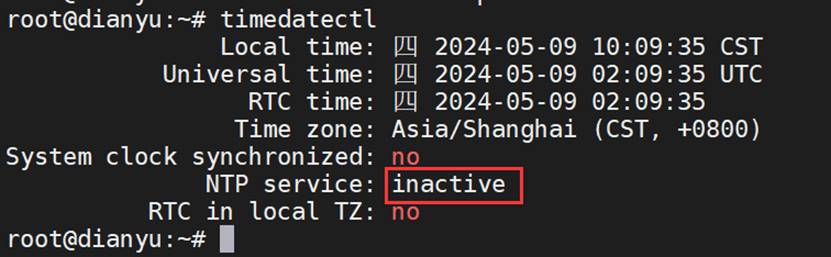

如下图所示:

由上图,可以看到关闭了时钟同步。

下面的测试中时间是随意设置,仅是为了验证功能正常;

测试思路:(记得接电池)

1)设置系统时钟(外部RTC需要初始化时钟,这里相当于给外部RTC的初始时钟);

2)将设置的系统时钟同步到硬件RTC;

3)关闭主板电源,等待一会儿(此时外部RTC继续工作);

4)给主板上电,查看系统时钟,查看外部RTC(主要是查看外部RTC是否正确);

5)将外部RTC同步到系统时钟。

测试过程:

查看当前外部RTC时间,执行命令:

$ hwclock

如下图所示:

查看当前系统时钟,执行命令:

$ date

如下图所示:

设置系统时钟,执行命令(这条命令中的双引号复制到调试串口终端中恒定被识别为中文符号,需要手动改为英文符号):

$ date -s "2019-11-6 21:50:00"

如下图所示:

将系统时钟同步到硬件RTC,执行命令:

$ hwclock -w

查看硬件RTC时钟,如下图所示:

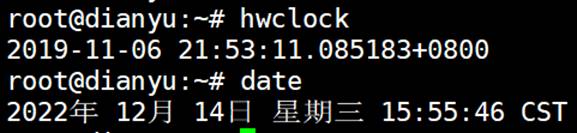

关闭主板,等待一会;给主板上电,重新启动,查看当前系统时钟和硬件时钟,如下图所示:(可以看到硬件时钟是上面设置的)

将硬件时钟同步到系统时钟,执行命令:

$ hwclock -s

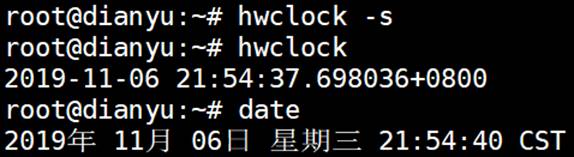

设置完成后查看系统和硬件时钟,如下图所示:

硬件RTC测试完成。

硬件RTC测试完成后记得恢复NTP时钟同步,执行命令:

$ timedatectl set-ntp 1
