【嵌入式———SPI的基本操作——实验需求：案列1：软件模拟实现SPI协议和STM32的SPI模块实现（硬件实现）】

喜欢下雨t2025-05-11 8:27

SPI（串行外围设备接口）

SPI接口主要应用于EEPROM，FLASH,各种传感器，AD转换器。

高速的，全双工，同步的串行通信总线。

物理层;

1个SPI有四根线
SCK ：时钟信号线，用于通讯数据同步，它由通讯主机（MCU）产生，决定了通讯的速率。

不同的设备支持最高的时钟频率不一样，如：STM32的SPI时钟频率最大位fpclk/2
MOSI :主设备输出/从设备输入引脚
MISO :主设备输入/从设备输出引脚
SS :片选线或者使能线，也称NSS或者CS

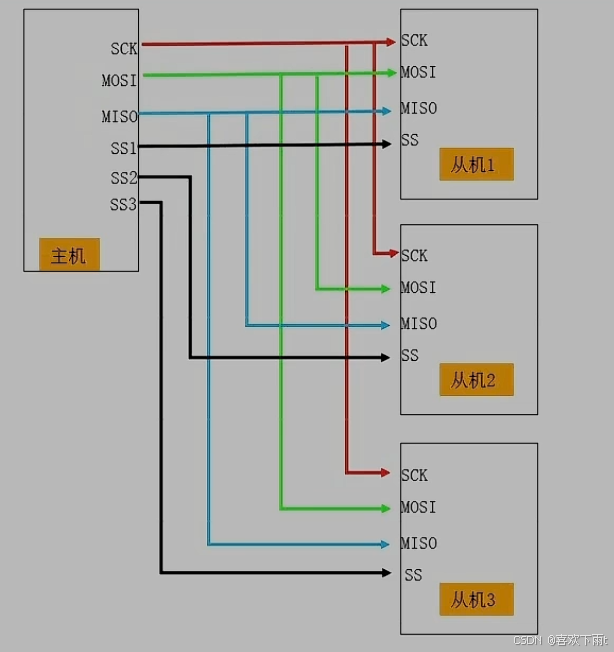

如果主机要连接多条从设备就需要多条片选线

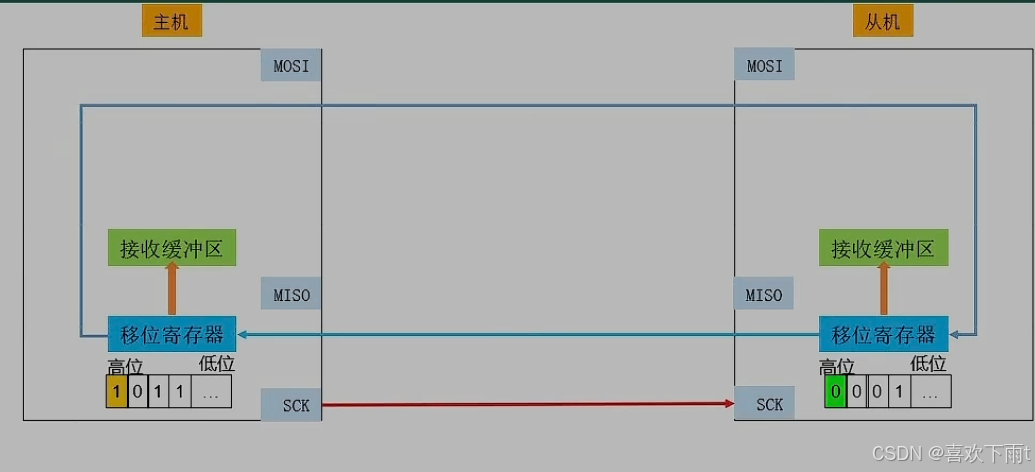

协议层:

1.来一个时钟上升沿信号，主机和从机分别把自己高位的值左移出来（一般高位先行）

2.来一个时钟下降沿信号，主机和从机分别读入数据，存储到移位寄存器的地位。

经过8次同样的操作，就完成了一个字节的交换。

时钟的极性和相位

CPOL:Clock Polarity ，通信的整个过程分为空闲时刻和通信时刻

空闲状态SCK是低电平，CPOL-0;上升沿表示数据有效的开始
CPHA:Clock Phase ，就是时钟的相位

直接决定SPI总线从那个跳变沿开始采样数据

CPHA=0:表示从第一个跳变沿开始采样

CPHA=1：表示从第二个跳变沿开始采样

所以SPI有四种不同的工作模式

W25Q32：使用SPI通讯协议的NOR FLASH存储器

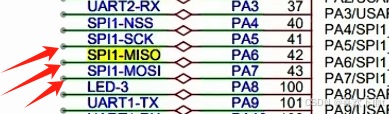

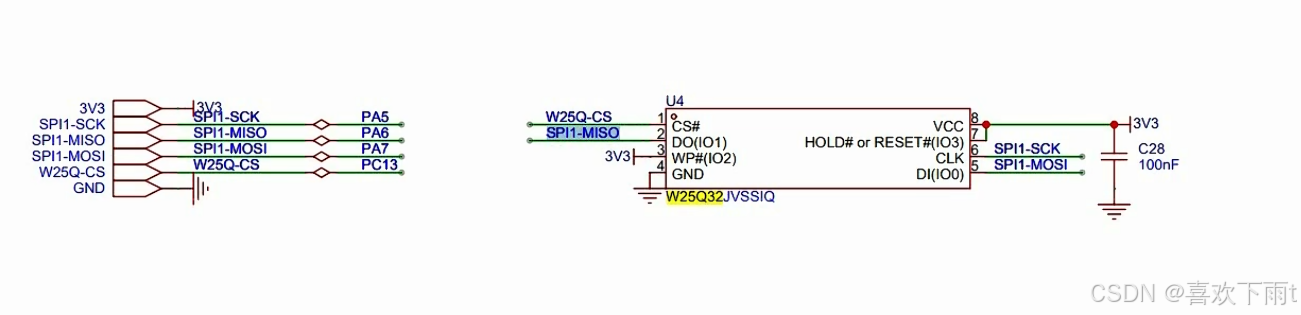

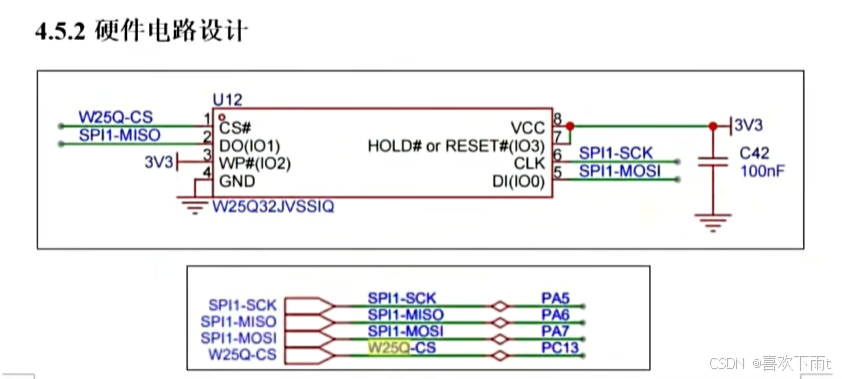

硬件电路设计：


SPI软件模拟实现：

（1）W25Q32此芯片只支持模式0和模式3工作模式

（2）写的时候先擦除，再写入

（3）移位是高位优先

写入操作注意事项：

1.写入操作前，必须使能

2.每个数据位只能由1改写为0，不能由0改写为1（先擦除，此芯片段擦除）

3.连续写入多字节时，最多写入一页数据，超过页尾位置的数据，会回到页首覆盖写入

4.写入操作结束后，芯片进入忙状态，不响应新的读写状态（写周期内不响应其他的读写操作）
读取操作注意事项：

1.直接调用读取时序，无需使能

2读取操作不会进入忙状态，但不能在忙状态时读取

读写指令：

1.Write Enable（06h）

2.Page Program（02h/块号/段号/页号/页内地址/DATA）

3.Read Data（03h/读取地址）

4.Setcor Erase（4KB~段擦除）

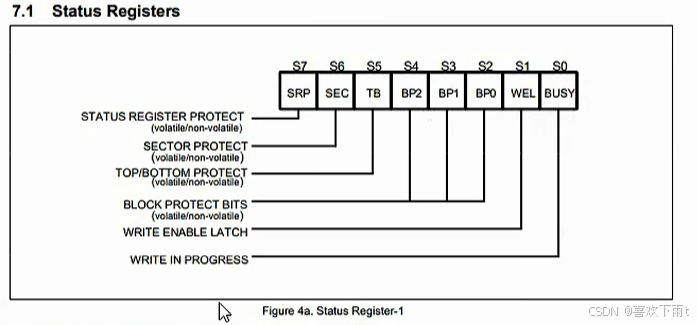

5.Read State Register（05h）

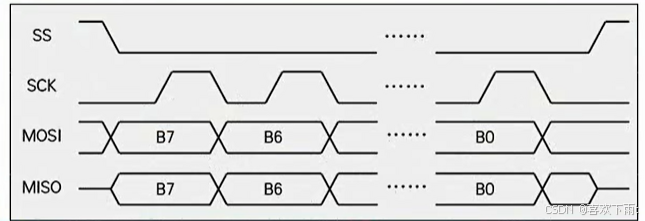

读写时序图------模式0

在SPI.h中编写

c 复制代码
#ifndef __SPI_H
#define __SPI_H

#include "stm32f10x.h"
#include "delay.h"

// 宏定义，不同引脚输出高低电平
#define CS_HIGH (GPIOC->ODR |= GPIO_ODR_ODR13)
#define CS_LOW (GPIOC->ODR &= ~GPIO_ODR_ODR13)

#define SCK_HIGH (GPIOA->ODR |= GPIO_ODR_ODR5)
#define SCK_LOW (GPIOA->ODR &= ~GPIO_ODR_ODR5)

#define MOSI_HIGH (GPIOA->ODR |= GPIO_ODR_ODR7)
#define MOSI_LOW (GPIOA->ODR &= ~GPIO_ODR_ODR7)

// 读取MISO引脚信号
#define MISO_READ (GPIOA->IDR & GPIO_IDR_IDR6)

// SPI标准延迟时间
#define SPI_DELAY Delay_us(5)

// 初始化
void SPI_Init(void);

// 数据传输的开始和结束
void SPI_Start(void);
void SPI_Stop(void);

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte);

#endif

在SPI.c中编写

c 复制代码
#include "spi.h"

// 初始化
void SPI_Init(void)
{
    // 1. 开启时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPCEN;

    // 2. GPIO工作模式
    // PA5、PA7、PC13：通用推挽输出，CNF = 00，MODE = 11
    GPIOC->CRH |= GPIO_CRH_MODE13;
    GPIOC->CRH &= ~GPIO_CRH_CNF13;

    GPIOA->CRL |= GPIO_CRL_MODE5;
    GPIOA->CRL &= ~GPIO_CRL_CNF5;

    GPIOA->CRL |= GPIO_CRL_MODE7;
    GPIOA->CRL &= ~GPIO_CRL_CNF7;

    // PA6：MISO，浮空输入，CNF = 01，MODE = 00
    GPIOA->CRL &= ~GPIO_CRL_MODE6;
    GPIOA->CRL &= ~GPIO_CRL_CNF6_1;
    GPIOA->CRL |= GPIO_CRL_CNF6_0;

    // 3. 选择SPI的工作模式 0：SCK空闲0
    SCK_LOW;

    // 4. 片选不使能
    CS_HIGH;

    // 5. 延时
    SPI_DELAY;
}

// 数据传输的开始和结束
void SPI_Start(void)
{
    CS_LOW;
}
void SPI_Stop(void)
{
    CS_HIGH;
}

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte)
{
    // 定义变量保存接收到的字节
    uint8_t rByte = 0x00;

    // 用一个循环，依次交换8位数据
    for (uint8_t i = 0; i < 8; i++)
    {
        // 1. 先准备要发送的数据(最高位)，送到MOSI
        //取最高位
        if (byte & 0x80)
        {
            MOSI_HIGH;
        }
        else
        {
            MOSI_LOW;
        }

        // 左移一位
        byte <<= 1;

        // 2. 拉高时钟信号，形成一个上升沿
        SCK_HIGH;
        SPI_DELAY;

        // 3. 在MISO上采样Flash传来的数据
        // 先做左移
        rByte <<= 1;

        if (MISO_READ)
        {
            rByte |= 0x01;
        }

        // 4. 拉低时钟，为下次数据传输做准备
        SCK_LOW;
        SPI_DELAY;
    }

    return rByte;
}

FLASH接口函数

在W25Q32.h中编写

c 复制代码
#ifndef __W25Q32_H
#define __W25Q32_H

#include "spi.h"

// 初始化
void W25Q32_Init(void);

// 读取ID
void W25Q32_ReadID(uint8_t * mid, uint16_t * did);

// 开启写使能
void W25Q32_WriteEnable(void);

// 关闭写使能
void W25Q32_WriteDisable(void);

// 等待状态不为忙（busy）
void W25Q32_WaitNotBusy(void);

// 擦除段（sector erase）,地址只需要块号和段号
void W25Q32_EraseSector(uint8_t block, uint8_t sector);

// 写入（页写）
void W25Q32_PageWrite(uint8_t block, uint8_t sector, uint8_t page, uint8_t * data, uint16_t len);

// 读取
void W25Q32_Read(uint8_t block, uint8_t sector, uint8_t page, uint8_t innerAddr, uint8_t * buffer, uint16_t len);

#endif

在W25Q32.c中编写

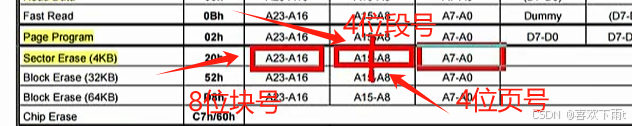

W25Q32地址组成：

c 复制代码
/*
 * @Author: wushengran
 * @Date: 2024-06-12 15:54:23
 * @Description:
 *
 * Copyright (c) 2024 by atguigu, All Rights Reserved.
 */
#include "w25q32.h"

// 初始化
void W25Q32_Init(void)
{
    SPI_Init();
}

// 读取ID
void W25Q32_ReadID(uint8_t *mid, uint16_t *did)
{
    SPI_Start();

    // 1. 发送指令 9fh
    SPI_SwapByte(0x9f);

    // 2. 获取制造商ID（为了读取数据，发送什么不重要）
    *mid = SPI_SwapByte(0xff);

    // 3. 获取设备ID
    *did = 0;
    *did |= SPI_SwapByte(0xff) << 8;
    *did |= SPI_SwapByte(0xff) & 0xff;

    SPI_Stop();
}

// 开启写使能
void W25Q32_WriteEnable(void)
{
    SPI_Start();
    SPI_SwapByte(0x06);
    SPI_Stop();
}

// 关闭写使能
void W25Q32_WriteDisable(void)
{
    SPI_Start();
    SPI_SwapByte(0x04);
    SPI_Stop();
}

// 等待状态不为忙（busy）
void W25Q32_WaitNotBusy(void)
{
    SPI_Start();

    // 发送读取状态寄存器指令
    SPI_SwapByte(0x05);

    // 等待收到的数据末位变成0
    while (SPI_SwapByte(0xff) & 0x01)
    {
    }

    SPI_Stop();
}

// 擦除段（sector erase）,地址只需要块号和段号
void W25Q32_EraseSector(uint8_t block, uint8_t sector)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 开启写使能
    W25Q32_WriteEnable();

    // 计算要发送的地址（段首地址）
    uint32_t addr = (block << 16) + (sector << 12);

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x20);

    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    SPI_Stop();

    W25Q32_WriteDisable();
}

// 写入（页写）
void W25Q32_PageWrite(uint8_t block, uint8_t sector, uint8_t page, uint8_t *data, uint16_t len)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 开启写使能
    W25Q32_WriteEnable();

    // 计算要发送的地址（页首地址）
    uint32_t addr = (block << 16) + (sector << 12) + (page << 8);

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x02);

    // 发送24位地址
    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    //  依次发送数据
    for (uint16_t i = 0; i < len; i++)
    {
        SPI_SwapByte(data[i]);
    }

    SPI_Stop();

    W25Q32_WriteDisable();
}

// 读取
void W25Q32_Read(uint8_t block, uint8_t sector, uint8_t page, uint8_t innerAddr, uint8_t *buffer, uint16_t len)
{
    // 首先等待状态不为忙
    W25Q32_WaitNotBusy();

    // 计算要发送的地址
    uint32_t addr = (block << 16) + (sector << 12) + (page << 8) + innerAddr;

    SPI_Start();

    // 发送指令
    SPI_SwapByte(0x03);

    // 发送24位地址
    SPI_SwapByte(addr >> 16 & 0xff); // 第一个字节
    SPI_SwapByte(addr >> 8 & 0xff);  // 第二个字节
    SPI_SwapByte(addr >> 0 & 0xff);  // 第三个字节

    //  依次读取数据
    for (uint16_t i = 0; i < len; i++)
    {
        buffer[i] = SPI_SwapByte(0xff);
    }

    SPI_Stop();
}

在main.c中编写

c 复制代码
#include "usart.h"
#include "w25q32.h"
#include <string.h>

int main(void)
{
	// 1. 初始化
	USART_Init();
	W25Q32_Init();

	printf("尚硅谷SPI软件模拟实验开始...\n");

	// 2. 读取ID进行测试
	uint8_t mid = 0;
	uint16_t did = 0;
	W25Q32_ReadID(&mid, &did);
	printf("mid = %#x, did = %#x\n", mid, did);

	// 3. 段擦除
	W25Q32_EraseSector(0, 0);

	// 4. 页写
	W25Q32_PageWrite(0, 0, 0, "12345678", 8);

	// 5. 读取
	uint8_t buffer[10] = {0};
	W25Q32_Read(0, 0, 0, 2, buffer, 6);

	printf("buffer = %s\n", buffer);

	while (1)
	{
	}
}

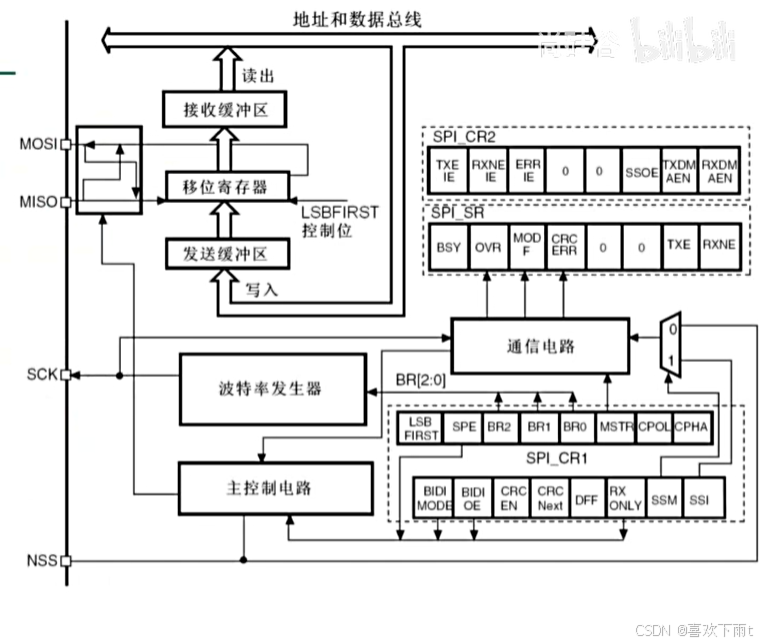

STM32的SPI外设实现代码：

外设总线频率的1/2

SPI1------APB2 SPI2，SPI3------APB1

支持4中外设模式

数据长度8，16位，可以高位先行和低位先行。

支持双线全双工，单线双向，单线模式

波特率发生器：用于生成通信的同步时钟

NSS片选信号，可以硬件控制，也可以软件控制（主设备模式时使用）

SPI案例2：SPI外设读写FLASH

相关寄存器及相关位：

SPI_CR2

SPI_CR1_MSTR,配置工作模式（1主设备）

SPI_CR1_BR_2:0

SPI_CR1_CP0L

SPI_CR1_CPHA

SPI_CR1_DDF（数据帧格式设置）

SPI_CR1_LSBfirst（低位先行）

SPI_CR1_SSM（软件从设备管理置于1）

SPI_CR1_SSI（使NSS引脚作用无效）

SPI_CR1_SPE（启动SPI）

SP1_SR_TXE

SPI_SR_RXNE

SPI_DR

在SPI.h中编写

c 复制代码
#ifndef __SPI_H
#define __SPI_H

#include "stm32f10x.h"

// 宏定义，不同引脚输出高低电平
#define CS_HIGH (GPIOC->ODR |= GPIO_ODR_ODR13)
#define CS_LOW (GPIOC->ODR &= ~GPIO_ODR_ODR13)

// 初始化
void SPI_Init(void);

// 数据传输的开始和结束
void SPI_Start(void);
void SPI_Stop(void);

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte);

#endif

SPI.c中编写

c 复制代码
#include "spi.h"

// 初始化
void SPI_Init(void)
{
    // 1. 开启时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPCEN;
    RCC->APB2ENR |= RCC_APB2ENR_SPI1EN;

    // 2. GPIO工作模式
    // PC13：通用推挽输出，CNF = 00，MODE = 11
    GPIOC->CRH |= GPIO_CRH_MODE13;
    GPIOC->CRH &= ~GPIO_CRH_CNF13;

    // PA5、PA7: 复用推挽输出，CNF = 10，MODE = 11
    GPIOA->CRL |= GPIO_CRL_MODE5;
    GPIOA->CRL |= GPIO_CRL_CNF5_1;
    GPIOA->CRL &= ~GPIO_CRL_CNF5_0;

    GPIOA->CRL |= GPIO_CRL_MODE7;
    GPIOA->CRL |= GPIO_CRL_CNF7_1;
    GPIOA->CRL &= ~GPIO_CRL_CNF7_0;

    // PA6：MISO，浮空输入，CNF = 01，MODE = 00
    GPIOA->CRL &= ~GPIO_CRL_MODE6;
    GPIOA->CRL &= ~GPIO_CRL_CNF6_1;
    GPIOA->CRL |= GPIO_CRL_CNF6_0;

    // 3. SPI相关配置
    // 3.1 配置SPI为主模式
    SPI1->CR1 |= SPI_CR1_MSTR;

    // 3.2 使用软件控制片选信号，直接拉高
    SPI1->CR1 |= SPI_CR1_SSM;
    SPI1->CR1 |= SPI_CR1_SSI;

    // 3.3 配置工作模式0，时钟极性和相位
    SPI1->CR1 &= ~SPI_CR1_CPOL;
    SPI1->CR1 &= ~SPI_CR1_CPHA;

    // 3.4 配置时钟分频系数，波特率选择：BR-001
    SPI1->CR1 &= ~SPI_CR1_BR;
    SPI1->CR1 |= SPI_CR1_BR_0;

    // 3.5 设置数据帧格式
    SPI1->CR1 &= ~SPI_CR1_DFF;

    // 3.6 配置高位先行MSB
    SPI1->CR1 &= ~SPI_CR1_LSBFIRST;

    // 3.7 SPI模块使能
    SPI1->CR1 |= SPI_CR1_SPE;
}

// 数据传输的开始和结束
void SPI_Start(void)
{
    CS_LOW;
}
void SPI_Stop(void)
{
    CS_HIGH;
}

// 主从设备交换一个字节的数据
uint8_t SPI_SwapByte(uint8_t byte)
{
    // 1. 将要发送的数据byte写入发送缓冲区
    // 1.1 等待发送缓冲区为空
    while ((SPI1->SR & SPI_SR_TXE) == 0)
    {}

    // 1.2 将数据byte写入DR寄存器
    SPI1->DR = byte;

    // 2. 读取MISO发来的数据
    // 2.1 等待接收缓冲区为非空
    while ((SPI1->SR & SPI_SR_RXNE) == 0)
    {}
    // 2.1 从接收缓冲区读取数据，返回
    return (uint8_t)(SPI1->DR & 0xff);
}

在FLASH中代码不改变

在main.c中编写（无变化）

c 复制代码
/*
 * @Author: wushengran
 * @Date: 2024-05-23 15:14:48
 * @Description:
 *
 * Copyright (c) 2024 by atguigu, All Rights Reserved.
 */
#include "usart.h"
#include "w25q32.h"
#include <string.h>

int main(void)
{
	// 1. 初始化
	USART_Init();
	W25Q32_Init();

	printf("尚硅谷SPI软件模拟实验开始...\n");

	// 2. 读取ID进行测试
	uint8_t mid = 0;
	uint16_t did = 0;
	W25Q32_ReadID(&mid, &did);
	printf("mid = %#x, did = %#x\n", mid, did);

	// 3. 段擦除
	W25Q32_EraseSector(0, 0);

	// 4. 页写
	W25Q32_PageWrite(0, 0, 0, "12345678", 8);

	// 5. 读取
	uint8_t buffer[10] = {0};
	W25Q32_Read(0, 0, 0, 2, buffer, 6);

	printf("buffer = %s\n", buffer);

	while (1)
	{
	}
}
