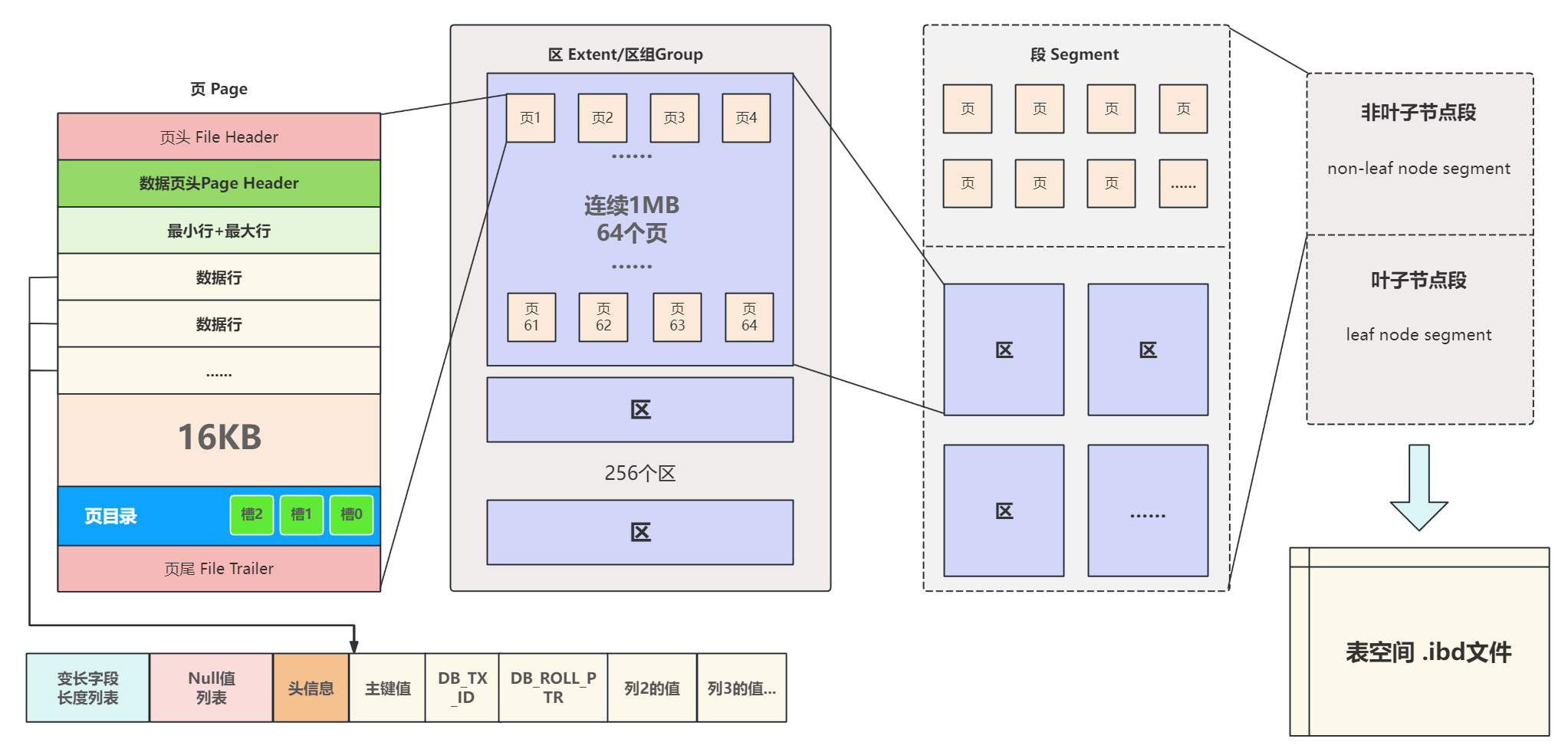

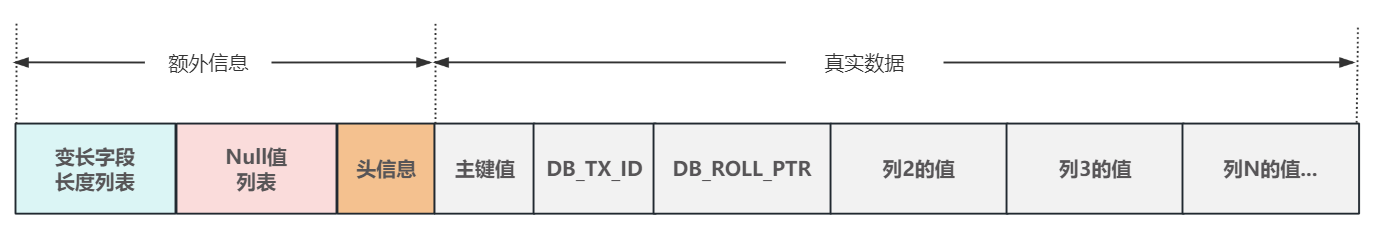

真实的数据在表空间以数据行的形式存储，也就是说每一条数据都对应着表中的一行，数据行在页中的位置如下图所示:

🏳️‍🌈一、InnoDB支持的数据行格式都有哪些?

InnoDB 支持四种行格式，分别是: REDUNDANT 冗余格式，COMPACT 紧凑格式，DYNAMIC 动态格式 和 COMPRESSED 压缩格式

默认是 DYNAMIC 格式。

1.1 如何查看当前数据库或表应用了哪种行格式?

复制代码

# 查看系统变量中设置的⾏格式
mysql> SHOW VARIABLES LIKE 'innodb_default_row_format';
+---------------------------+---------+
| Variable_name             | Value   |
+---------------------------+---------+
| innodb_default_row_format | dynamic |
+---------------------------+---------+
1 row in set (0.00 sec)

# 使⽤SHOW table STATUS查看数据库中的所有表
mysql> SHOW TABLE STATUS IN test_db\G
*************************** 1. row ***************************
           Name: classes
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic				# 指定数据库使⽤的⾏格式
           Rows: 3
 Avg_row_length: 5461
    Data_length: 16384
Max_data_length: 0
   Index_length: 0
      Data_free: 0
 Auto_increment: 4
    Create_time: 2025-05-02 19:14:14
    Update_time: NULL
     Check_time: NULL
      Collation: utf8mb4_general_ci
       Checksum: NULL
 Create_options: row_format=DYNAMIC
        Comment:
*************************** 2. row ***************************
           Name: course
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic
           Rows: 6
 Avg_row_length: 2730
    Data_length: 16384
Max_data_length: 0
   Index_length: 0
      Data_free: 0
 Auto_increment: 7
    Create_time: 2025-05-02 19:14:14
    Update_time: NULL
     Check_time: NULL
      Collation: utf8mb4_general_ci
       Checksum: NULL
 Create_options: row_format=DYNAMIC
        Comment:
*************************** 3. row ***************************
           Name: score
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic
           Rows: 15
 Avg_row_length: 1092
    Data_length: 16384
Max_data_length: 0
   Index_length: 0
      Data_free: 0
 Auto_increment: NULL
    Create_time: 2025-05-02 19:14:14
    Update_time: NULL
     Check_time: NULL
      Collation: utf8mb4_general_ci
       Checksum: NULL
 Create_options: row_format=DYNAMIC
        Comment:
# ... 省略
16 rows in set (0.06 sec)

1.2 如何指定行格式?

可以通过 全局变量 设置行格式
也可以在创建表中通过 ROW_FORMAT 子句指定行格式:

通过全局变量设置

SET GLOBAL innodb_default_row_format=DYNAMIC;

在创建表时明确的指定⾏格式

CREATE TABLE t1 (c1 INT) ROW_FORMAT=DYNAMIC;

1.3 DYNAMIC 格式由哪些部分组成?

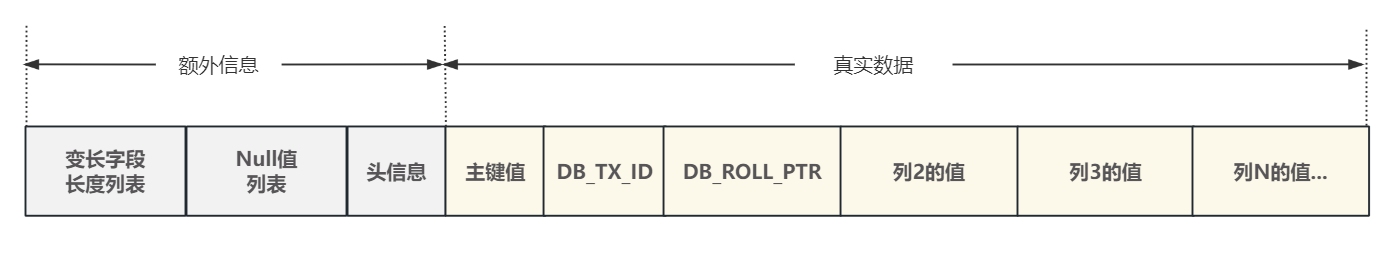

一个 DYNAMIC 格式的数据行会被分为两部分

一部分是存储 真实数据 的区域
一部分是存储 额外信息 的区域

在页结构的小节已经对行做了简单介绍，下面来详细讲解一下行的组成结构

🏳️‍🌈二、数据区是怎么存储真实数据的?

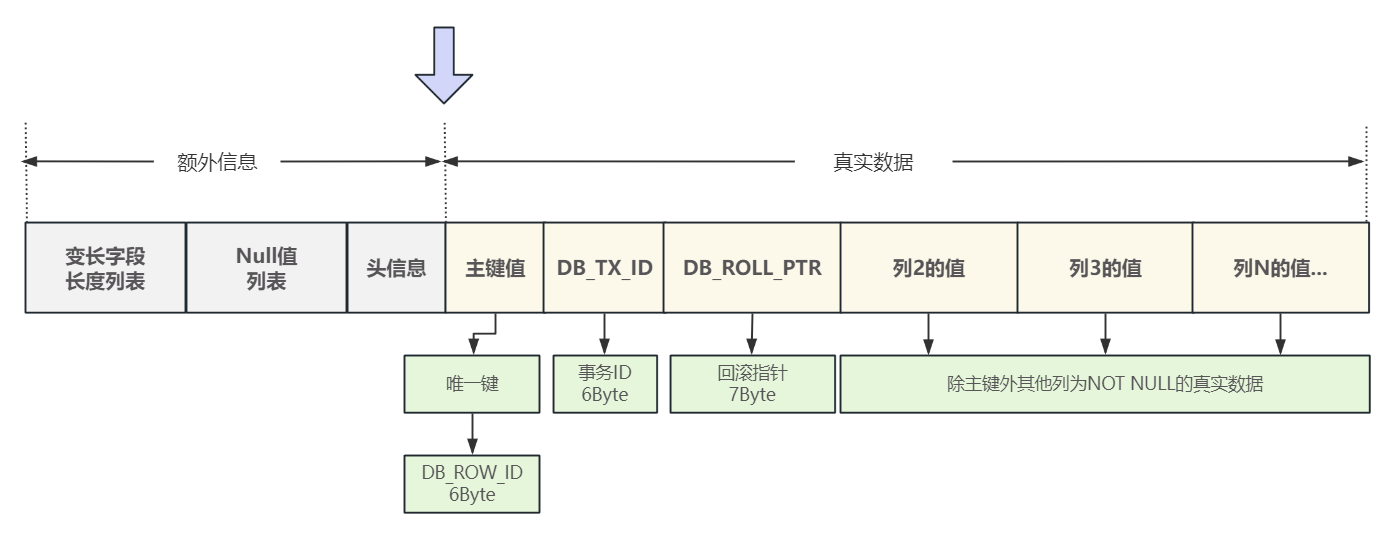

数据区在数据行中的位置如下图所示:

从分隔线向右第一个字段存储真实数据的主键值，对于 主键值 有以下几种情况:

如果表中定义了主键 ，则直接存储 主键 的值;。
如果是复合主键 会 根据列定义的顺序 依次排列在这里;
如果没有主键 ，会优先使用 第一个不允许为 NULL 的 UNIQUE 唯一列 作为主键;
如果既没有主键也没有唯一键 ，那么InnoDB会构建一个6字节的字段 DB_ROW_ID 作为行的唯一标识，存储在真实数据的头部

紧接着是在事务运行中两个非常重要的固定字段

6字节的事务ID字段 DB_TXID，记录创建或最后一次修改该记录的事务ID
7字节的回滚指针字段 DB_ROLL_PTR，如果在事务中这条记录被修改，指向这条记录的上一个版本

接下来就是除了 主键 和 值为NULL 的列之外，其他列的真实数据，按照顺序从左到右依次排列

至于为什么不存储NULL值，原因很简单，就是为了节少空间，所有允许为NULL的列都会在行额外信息区的NULL值列表中进行标识 ，后面我们会详细详解，以上就是数据行对真实数据的存储方式。

🏳️‍🌈三、额外(管理)信息区包含了关于行的哪些信息?

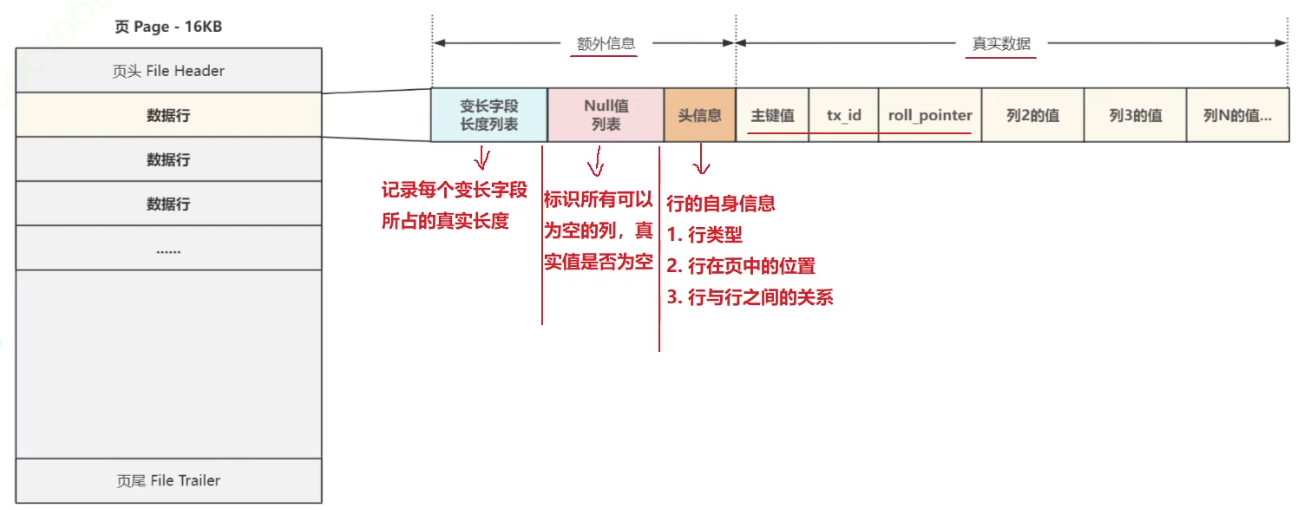

额外信息区从右向左分别为: 头信息，NuI值列表，变长字段列表。

🏳️‍🌈四、头信息区域包含了哪些信息?

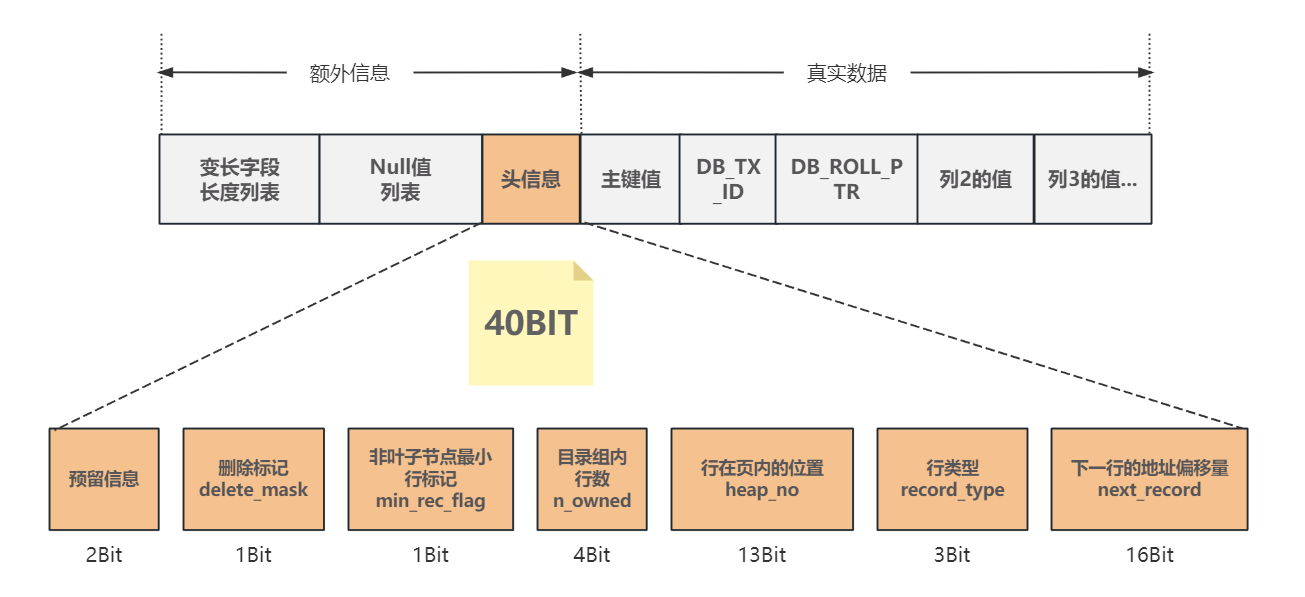

下一行地址偏移量 : next_record 占16bit，通过这个信息将所有的行链接成一个单向链表
行类型 : record_type 占3bit，包括四种类型:
- 0: 普通数据行
- 1: 索引目录行
- 2: 页内最小行 infimun
- 3: 页内最大行 supremun
行在整个页中的位置 : heap_no 占13bit;
分组的行数 : n_owned 占4bit，只在该行是分组最后一行才有值，这样就可以快速查询行数，而不用一条条的累加了
B+树索引树每层最小值标记 : min_rec_flag 占lbit，如果当前行的类型是目录行也就是 record_type=1，同时也是B+索引树某层的最小值，则会置为1，会在索引查询时用到，后面我们讲索引时再介绍
删除标记 : delete_mask 占 1bit，从页中删除数据行时，并不会直接移除，而是修改这个删除标记为
预留区: 占2bit

4.1 删除一行记录时在InnoDB内部执行了哪些操作?

从页中删除数据行时，并不会直接移除，而是修改 delete_mask 这个删除标记为1，并将 next_record 改为0，同时将 上一行的 next_record 指向后续的行，从而把该行从链表中断开

如果执行事务提交后，则将这行的 next_record 指向一个被称为垃圾链表的区域，这个链表会被用在事务回滚中，后续在事务中详细介绍

🏳️‍🌈五、NuIl列表有啥作用? 列表中的值是什么?

头信息区再向右就是 NULL值列表的可变区域，用来存储数据行中所有列允许为Null的值从而节省空间，具体的实现方式是，用1BIT的大小来表示行中某一列是否为空，这样空列就不需要记录在真实数据区域中了

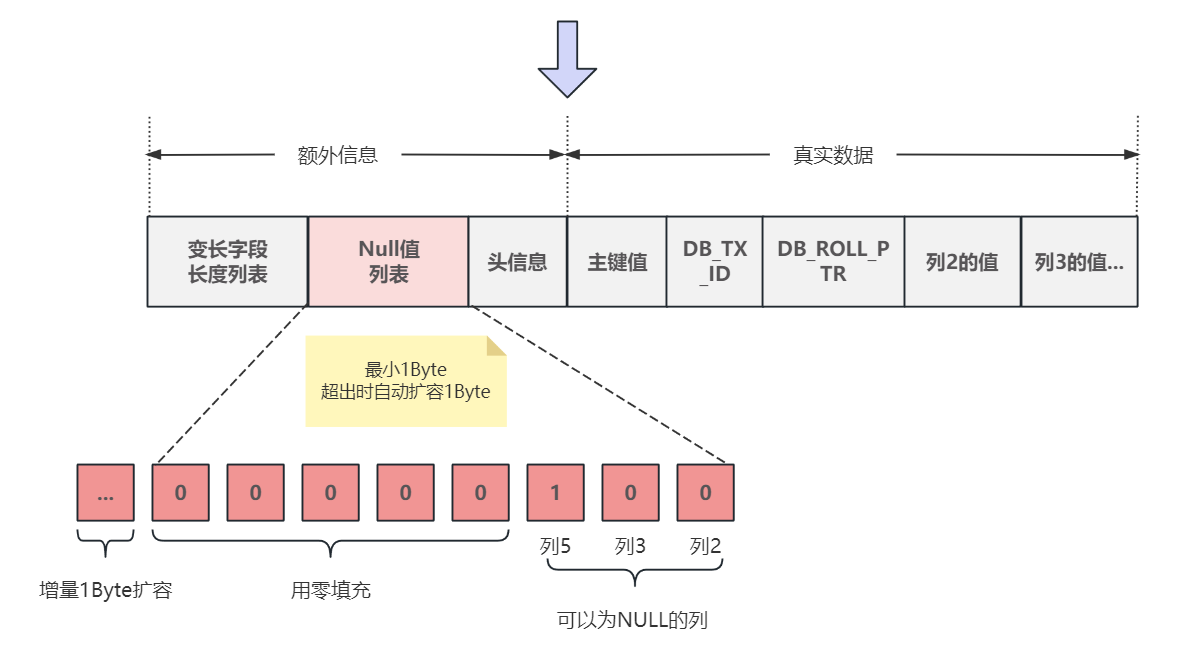

为每个没有定义 NOT NULL 约束也就是可以为NULL的列在NULL值列表中都安排了一个bit位，按列序号从小到大的顺序从右至左依序安排，这就是常说的逆序排列，NULL值列表最小1字节即8bit，如果没有那么多可以为NULL的列，则会用0补满8bit，如果为值为NULL的列超过8个，则新开辟1字节的空间，依此类推:
如果某列为空，则NULL值列表中对应的bit设置为1，这样只用了一bit就存储了NULL列，非常节省空间

🏳️‍🌈六、变长字段列表有啥作用?列表中的值是什么?

查看编码集所占的字节数

复制代码

mysql> show charset;
+----------+---------------------------------+---------------------+--------+
| Charset  | Description                     | Default collation   | Maxlen |
+----------+---------------------------------+---------------------+--------+
| armscii8 | ARMSCII-8 Armenian              | armscii8_general_ci |      1 |
| ascii    | US ASCII                        | ascii_general_ci    |      1 |
| big5     | Big5 Traditional Chinese        | big5_chinese_ci     |      2 |
| binary   | Binary pseudo charset           | binary              |      1 |
| cp1250   | Windows Central European        | cp1250_general_ci   |      1 |
| cp1251   | Windows Cyrillic                | cp1251_general_ci   |      1 |
| cp1256   | Windows Arabic                  | cp1256_general_ci   |      1 |
| cp1257   | Windows Baltic                  | cp1257_general_ci   |      1 |
| cp850    | DOS West European               | cp850_general_ci    |      1 |
| cp852    | DOS Central European            | cp852_general_ci    |      1 |
| cp866    | DOS Russian                     | cp866_general_ci    |      1 |
| cp932    | SJIS for Windows Japanese       | cp932_japanese_ci   |      2 |
| dec8     | DEC West European               | dec8_swedish_ci     |      1 |
| eucjpms  | UJIS for Windows Japanese       | eucjpms_japanese_ci |      3 |
| euckr    | EUC-KR Korean                   | euckr_korean_ci     |      2 |
| gb18030  | China National Standard GB18030 | gb18030_chinese_ci  |      4 |
| gb2312   | GB2312 Simplified Chinese       | gb2312_chinese_ci   |      2 |
| gbk      | GBK Simplified Chinese          | gbk_chinese_ci      |      2 |
| geostd8  | GEOSTD8 Georgian                | geostd8_general_ci  |      1 |
| greek    | ISO 8859-7 Greek                | greek_general_ci    |      1 |
| hebrew   | ISO 8859-8 Hebrew               | hebrew_general_ci   |      1 |
| hp8      | HP West European                | hp8_english_ci      |      1 |
| keybcs2  | DOS Kamenicky Czech-Slovak      | keybcs2_general_ci  |      1 |
| koi8r    | KOI8-R Relcom Russian           | koi8r_general_ci    |      1 |
| koi8u    | KOI8-U Ukrainian                | koi8u_general_ci    |      1 |
| latin1   | cp1252 West European            | latin1_swedish_ci   |      1 |
| latin2   | ISO 8859-2 Central European     | latin2_general_ci   |      1 |
| latin5   | ISO 8859-9 Turkish              | latin5_turkish_ci   |      1 |
| latin7   | ISO 8859-13 Baltic              | latin7_general_ci   |      1 |
| macce    | Mac Central European            | macce_general_ci    |      1 |
| macroman | Mac West European               | macroman_general_ci |      1 |
| sjis     | Shift-JIS Japanese              | sjis_japanese_ci    |      2 |
| swe7     | 7bit Swedish                    | swe7_swedish_ci     |      1 |
| tis620   | TIS620 Thai                     | tis620_thai_ci      |      1 |
| ucs2     | UCS-2 Unicode                   | ucs2_general_ci     |      2 |
| ujis     | EUC-JP Japanese                 | ujis_japanese_ci    |      3 |
| utf16    | UTF-16 Unicode                  | utf16_general_ci    |      4 |
| utf16le  | UTF-16LE Unicode                | utf16le_general_ci  |      4 |
| utf32    | UTF-32 Unicode                  | utf32_general_ci    |      4 |
| utf8mb3  | UTF-8 Unicode                   | utf8mb3_general_ci  |      3 |
| utf8mb4  | UTF-8 Unicode                   | utf8mb4_0900_ai_ci  |      4 |
+----------+---------------------------------+---------------------+--------+
41 rows in set (0.00 sec)

以下是⼀个建表的SQL语句

复制代码

mysql> CREATE TABLE test_student (
    -> `id` bigint NOT NULL AUTO_INCREMENT,
    -> `sn` char(10) NOT NULL,
    -> `name` varchar(50) NOT NULL,
    -> `age` int NOT NULL,
    -> `mail` varchar(100) NOT NULL,
    -> `remark` varchar(255) NULL,
    -> PRIMARY KEY (`id`)
    -> );
Query OK, 0 rows affected (0.09 sec)

行结构的最左侧是变长字段列表，也叫可变字段长度列表，在这个列表中记录了数据行中所有变长字段的实际长度，这样做的目的，是为了在真实数据区域，可以根据列的长度进行列与列之间的分割;
需要记录的变长字段类型常见的有varchar、varbinary、text、blob，以及当使用了例如utf-8、gbk等变长字符集的char类型，当char类型的字节数可能超过768个字节时，比如使用utf8mb4字符集时定义了char(255)，这个字段的最大字节数是4*255=1020
每个变长字段分配1~2个字节来存放这些字段的真实大小，放置顺序也是按表中字段的顺序从右至左逆序排列;

mysql> CREATE TABLE test_varchar (
-> id bigint NOT NULL AUTO_INCREMENT,
-> name varchar(20000) NULL,
-> PRIMARY KEY (id)
-> );
ERROR 1074 (42000): Column length too big for column 'name' (max = 16383); use BLOB or TEXT instead
2个字节最大可以表示65535个字节，按照最大长度字符串，比如 utf8mb4，一个字符占用最多4个字节计算，2个字节最多可以表示65535/4=16383个字符，列数据类型varchar的长度上限16383就是根据这个计算来的;

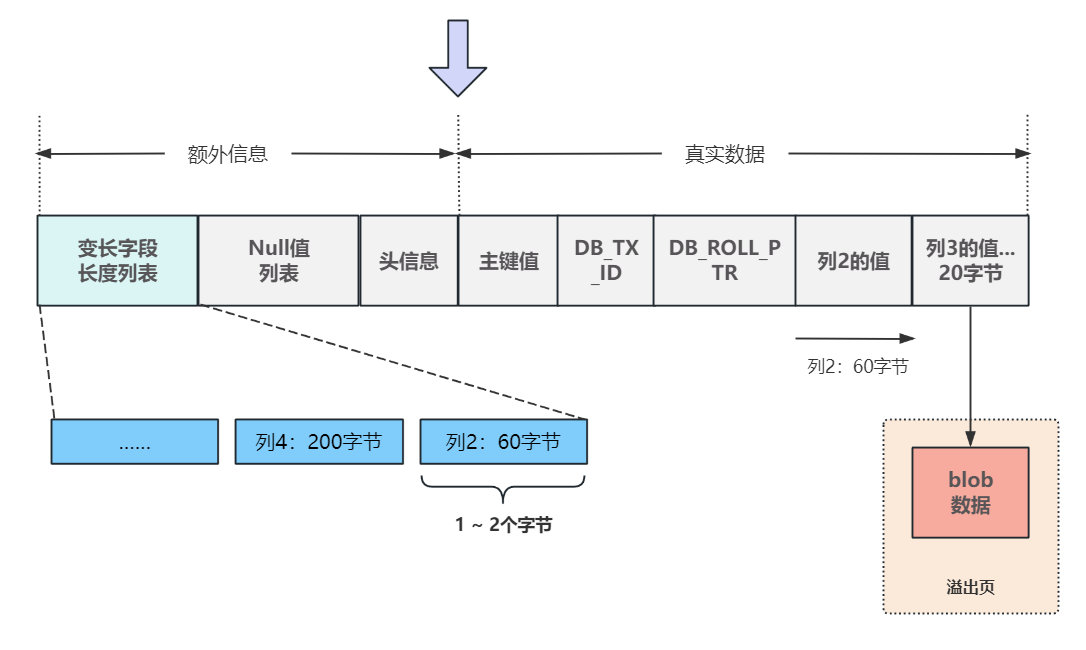

需要特别说明的是，如果text、blob存储的内容过大，一个页已经不够放了，就会把这个列放入一个叫"溢出页"的独立空间中，在这个数据行对应的真实数据处，只使用20个字节来标记这个溢出页的位置信息

6.1 如何记录变长字段的实际长度?

不同的字符集在处理字符对应的最大字节长度不同，以如 ascii 最大1个字节， utf8mb3 最大3个字节，utf8mb4 最大4个字节，如下所示

复制代码

| ascii   | US ASCII 	  | ascii_general_ci   | 1 |
| utf8mb3 | UTF-8 Unicode | utf8mb3_general_ci | 3 |
| utf8mb4 | UTF-8 Unicode | utf8mb4_0900_ai_ci | 4 |

当使用 varchar(M ) 指定一个字段的最大字符数时，该字段真实使用的字节数与建表时指定的字符集有关，如果指定的字符集单个字符最大占 w个字节，从理论上讲，该列最多使用的字节数 M *如果 M *W<= 255 则用一个字节记录这个变长字段的长度就足够了

如果 M *W> 255 可能分为两种情况，假设当前变长字段实现占用了L个字节:

6.2 读取长度时如何处理粘包问题?

也就是说在读取变长字段长度时，如何确定读取一个字节还是两个字节?

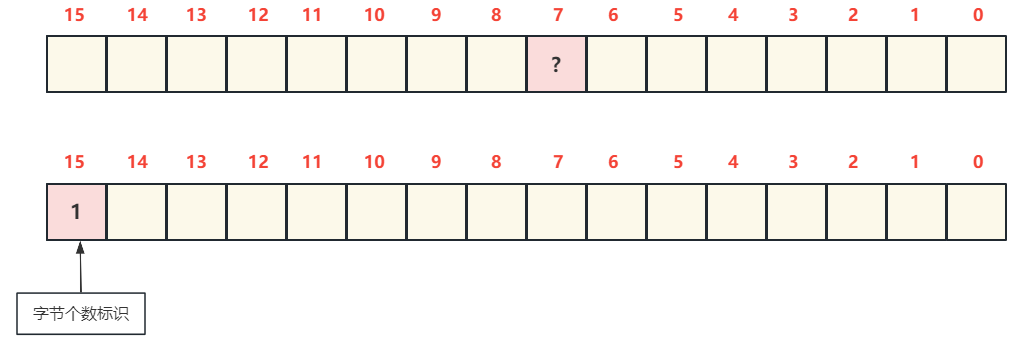

在任何时候都是先读一个字节，然后判断这个字节的高位是否为0，如果是0则表示当前用一个字节表示长度，如果是1则表示当前用两个字节表示长度
为1时再读一个字节，然后合并在一起进行解析得到该字段真实的使用的字节数，而且第二个BIT位表示是否使用溢出页

默认数据页大小为16KB，数据页中一个数据行的大小最大为8KB

🏳️‍🌈七、其他的行格式与 DYNAMIC 有什么区别?

7.1 REDUNDANT 冗余格式

已被淘汰，之所以存在是为了与旧版本 MySQL兼容，不建议使用，这里不再讨论。

7.2 COMPRESSED 压缩格式

行结构与 DYNAMIC 完全相同，只是会对数据进行压缩，以减少对空间的占用。

7.3 COMPACT 紧凑格式

在结构上与 DYNAMIC 相同，只是对超长字段的处理上有些区别，它不会把所有超长数据都放在溢出页中，而是会在本行中保留前768个字节的数据，多出的部分放在溢出页中，溢出页的地址额外用20个字节表示，那么在本行的列中就会占用768+20个字节。
