15.three官方示例+编辑器+AI快速学习webgl_buffergeometry_instancing

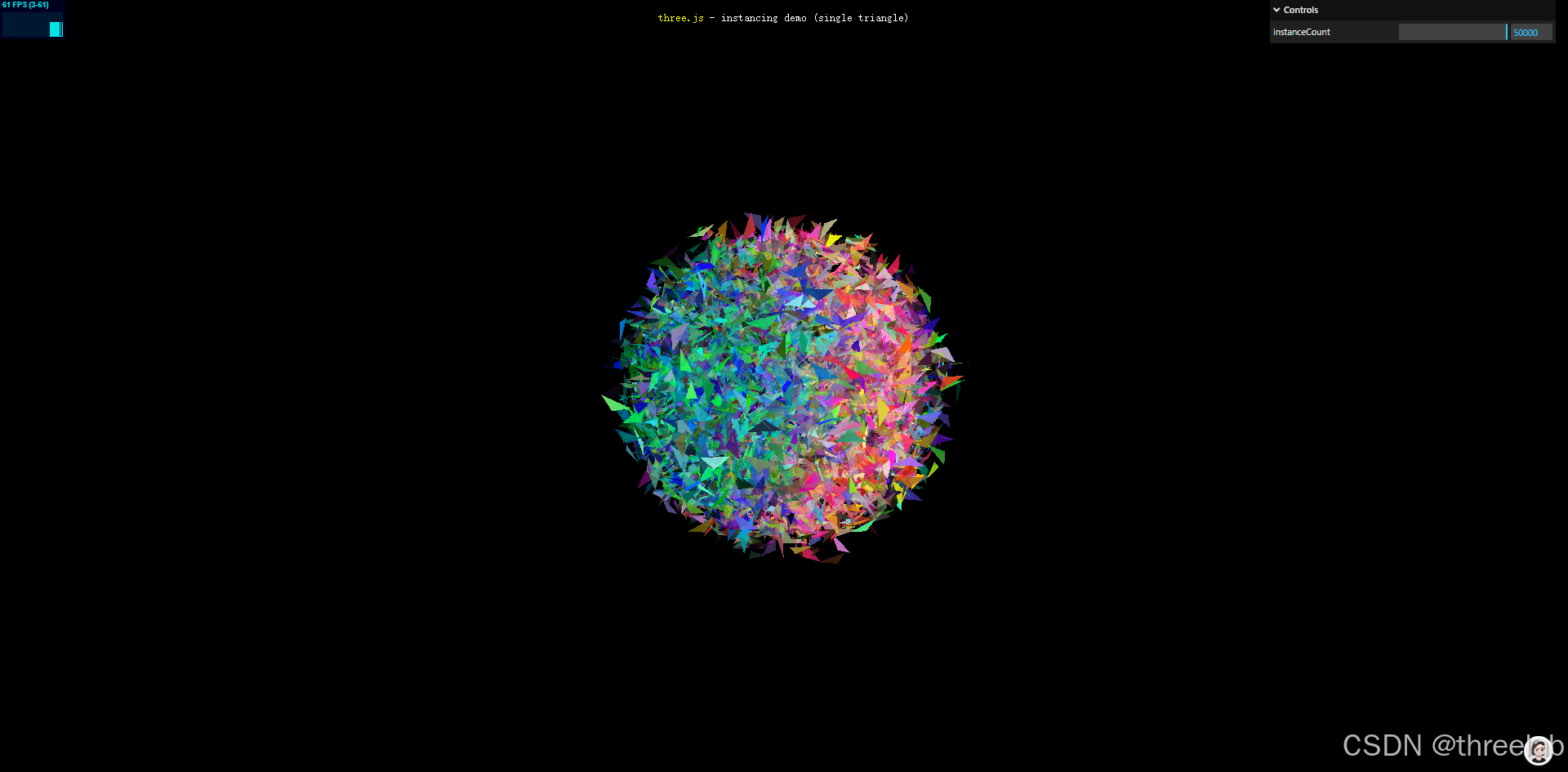

本实例主要讲解内容

这个Three.js示例展示了如何使用GPU实例化技术高效渲染大量相同基元的不同实例。通过自定义着色器和实例属性，我们可以为每个实例应用独特的变换和颜色，同时保持极高的渲染性能。

核心技术包括：

GPU实例化的基本原理
自定义着色器编程
四元数旋转动画
实例属性的动态更新
渲染性能优化

完整代码注释

html 复制代码

<!DOCTYPE html>
<html lang="en">
<head>
	<title>three.js webgl - instancing test (single triangle)</title>
	<meta charset="utf-8">
	<meta name="viewport" content="width=device-width, user-scalable=no, minimum-scale=1.0, maximum-scale=1.0">
	<link type="text/css" rel="stylesheet" href="main.css">
</head>
<body>

	<div id="container"></div>
	<div id="info">
		<a href="https://threejs.org" target="_blank" rel="noopener">three.js</a> - instancing demo (single triangle)
		<div id="notSupported" style="display:none">Sorry your graphics card + browser does not support hardware instancing</div>
	</div>

	<!-- 顶点着色器 -->
	<script id="vertexShader" type="x-shader/x-vertex">
		precision highp float;

		uniform float sineTime;  // 基于时间的正弦值，用于动画

		uniform mat4 modelViewMatrix;  // 模型视图矩阵
		uniform mat4 projectionMatrix; // 投影矩阵

		attribute vec3 position;       // 顶点位置（基元几何体）
		attribute vec3 offset;         // 实例偏移量
		attribute vec4 color;          // 实例颜色
		attribute vec4 orientationStart; // 起始方向（四元数）
		attribute vec4 orientationEnd;   // 结束方向（四元数）

		varying vec3 vPosition;        // 传递给片段着色器的位置
		varying vec4 vColor;           // 传递给片段着色器的颜色

		void main(){

			// 基于时间计算实例位置，添加缩放动画效果
			vPosition = offset * max( abs( sineTime * 2.0 + 1.0 ), 0.5 ) + position;

			// 基于时间在两个四元数之间插值，实现平滑旋转
			vec4 orientation = normalize( mix( orientationStart, orientationEnd, sineTime ) );

			// 使用四元数旋转顶点位置
			vec3 vcV = cross( orientation.xyz, vPosition );
			vPosition = vcV * ( 2.0 * orientation.w ) + ( cross( orientation.xyz, vcV ) * 2.0 + vPosition );

			// 传递颜色到片段着色器
			vColor = color;

			// 计算最终裁剪空间位置
			gl_Position = projectionMatrix * modelViewMatrix * vec4( vPosition, 1.0 );

		}

	</script>

	<!-- 片段着色器 -->
	<script id="fragmentShader" type="x-shader/x-fragment">

		precision highp float;

		uniform float time;  // 时间变量，用于动画

		varying vec3 vPosition;  // 从顶点着色器接收的位置
		varying vec4 vColor;     // 从顶点着色器接收的颜色

		void main() {

			vec4 color = vec4( vColor );
			// 基于位置和时间添加动态颜色变化
			color.r += sin( vPosition.x * 10.0 + time ) * 0.5;

			gl_FragColor = color;

		}

	</script>

	<script type="importmap">
		{
			"imports": {
				"three": "../build/three.module.js",
				"three/addons/": "./jsm/"
			}
		}
	</script>

	<script type="module">
		import * as THREE from 'three';

		import Stats from 'three/addons/libs/stats.module.js';
		import { GUI } from 'three/addons/libs/lil-gui.module.min.js';

		let container, stats;

		let camera, scene, renderer;

		init();

		function init() {

			container = document.getElementById( 'container' );

			// 初始化相机
			camera = new THREE.PerspectiveCamera( 50, window.innerWidth / window.innerHeight, 1, 10 );
			camera.position.z = 2;

			// 初始化场景
			scene = new THREE.Scene();

			// 实例数量
			const instances = 50000;

			// 基元几何体数据（一个三角形）
			const positions = [];
			positions.push( 0.025, - 0.025, 0 );
			positions.push( - 0.025, 0.025, 0 );
			positions.push( 0, 0, 0.025 );

			// 实例属性数据
			const offsets = [];        // 位置偏移
			const colors = [];         // 颜色
			const orientationsStart = []; // 起始方向
			const orientationsEnd = [];   // 结束方向

			for ( let i = 0; i < instances; i ++ ) {

				// 随机位置偏移
				offsets.push( Math.random() - 0.5, Math.random() - 0.5, Math.random() - 0.5 );

				// 随机颜色（RGBA）
				colors.push( Math.random(), Math.random(), Math.random(), Math.random() );

				// 随机起始方向（四元数）
				const vector = new THREE.Vector4();
				vector.set( Math.random() * 2 - 1, Math.random() * 2 - 1, Math.random() * 2 - 1, Math.random() * 2 - 1 );
				vector.normalize();
				orientationsStart.push( vector.x, vector.y, vector.z, vector.w );

				// 随机结束方向（四元数）
				vector.set( Math.random() * 2 - 1, Math.random() * 2 - 1, Math.random() * 2 - 1, Math.random() * 2 - 1 );
				vector.normalize();
				orientationsEnd.push( vector.x, vector.y, vector.z, vector.w );

			}

			// 创建实例化几何体
			const geometry = new THREE.InstancedBufferGeometry();
			geometry.instanceCount = instances; // 设置实例数量

			// 设置基元几何体属性
			geometry.setAttribute( 'position', new THREE.Float32BufferAttribute( positions, 3 ) );

			// 设置实例属性
			geometry.setAttribute( 'offset', new THREE.InstancedBufferAttribute( new Float32Array( offsets ), 3 ) );
			geometry.setAttribute( 'color', new THREE.InstancedBufferAttribute( new Float32Array( colors ), 4 ) );
			geometry.setAttribute( 'orientationStart', new THREE.InstancedBufferAttribute( new Float32Array( orientationsStart ), 4 ) );
			geometry.setAttribute( 'orientationEnd', new THREE.InstancedBufferAttribute( new Float32Array( orientationsEnd ), 4 ) );

			// 创建自定义着色器材质
			const material = new THREE.RawShaderMaterial( {

				uniforms: {
					'time': { value: 1.0 },
					'sineTime': { value: 1.0 }
				},
				vertexShader: document.getElementById( 'vertexShader' ).textContent,
				fragmentShader: document.getElementById( 'fragmentShader' ).textContent,
				side: THREE.DoubleSide,
				forceSinglePass: true,
				transparent: true

			} );

			// 创建实例化网格
			const mesh = new THREE.Mesh( geometry, material );
			scene.add( mesh );

			// 初始化渲染器
			renderer = new THREE.WebGLRenderer();
			renderer.setPixelRatio( window.devicePixelRatio );
			renderer.setSize( window.innerWidth, window.innerHeight );
			renderer.setAnimationLoop( animate );
			container.appendChild( renderer.domElement );

			// 添加GUI控制面板
			const gui = new GUI( { width: 350 } );
			gui.add( geometry, 'instanceCount', 0, instances ); // 可动态调整实例数量

			// 添加性能统计
			stats = new Stats();
			container.appendChild( stats.dom );

			// 窗口大小变化事件监听
			window.addEventListener( 'resize', onWindowResize );

		}

		// 窗口大小变化处理函数
		function onWindowResize() {

			camera.aspect = window.innerWidth / window.innerHeight;
			camera.updateProjectionMatrix();

			renderer.setSize( window.innerWidth, window.innerHeight );

		}

		// 动画循环
		function animate() {

			const time = performance.now();

			// 获取场景中的对象
			const object = scene.children[ 0 ];

			// 旋转整个对象
			object.rotation.y = time * 0.0005;

			// 更新着色器中的uniform变量
			object.material.uniforms[ 'time' ].value = time * 0.005;
			object.material.uniforms[ 'sineTime' ].value = Math.sin( object.material.uniforms[ 'time' ].value * 0.05 );

			// 渲染场景
			renderer.render( scene, camera );

			// 更新性能统计
			stats.update();

		}

	</script>

</body>

</html>

GPU实例化技术解析

什么是GPU实例化

GPU实例化是一种渲染技术，允许在单次绘制调用中渲染同一基元的多个实例，每个实例可以有不同的属性（如位置、颜色、旋转）。与传统的逐个渲染方式相比，实例化渲染的优势在于：

减少CPU-GPU通信：只需一次绘制调用，而不是为每个实例单独调用
降低内存占用：共享相同的几何体数据
提高渲染效率：特别适合大量相似对象的场景，如粒子系统、植被、城市建筑等

在Three.js中，我们可以通过InstancedBufferGeometry和InstancedBufferAttribute来实现GPU实例化。

实例化几何体的创建

本示例中，我们创建实例化几何体的步骤如下：

定义基元几何体：创建一个简单的三角形作为基元
准备实例属性数据：为每个实例创建位置、颜色和方向数据
创建实例化几何体 ：使用InstancedBufferGeometry
设置基元属性 ：使用普通的BufferAttribute
设置实例属性 ：使用InstancedBufferAttribute

关键代码：

javascript 复制代码

// 创建实例化几何体
const geometry = new THREE.InstancedBufferGeometry();

// 设置基元几何体属性
geometry.setAttribute( 'position', new THREE.Float32BufferAttribute( positions, 3 ) );

// 设置实例属性（每个实例有不同的值）
geometry.setAttribute( 'offset', new THREE.InstancedBufferAttribute( new Float32Array( offsets ), 3 ) );
geometry.setAttribute( 'color', new THREE.InstancedBufferAttribute( new Float32Array( colors ), 4 ) );

四元数旋转动画

本示例使用四元数实现平滑的旋转动画：

定义起始和结束方向：为每个实例定义两个四元数表示起始和结束方向
在着色器中插值：基于时间在两个四元数之间插值
应用旋转：使用四元数旋转顶点位置

顶点着色器中的关键代码：

glsl 复制代码

// 基于时间在两个四元数之间插值
vec4 orientation = normalize( mix( orientationStart, orientationEnd, sineTime ) );

// 使用四元数旋转顶点位置
vec3 vcV = cross( orientation.xyz, vPosition );
vPosition = vcV * ( 2.0 * orientation.w ) + ( cross( orientation.xyz, vcV ) * 2.0 + vPosition );

性能优化与应用场景

GPU实例化技术特别适合以下场景：

粒子系统：如烟雾、火焰、雨等效果
植被模拟：渲染森林、草地等
城市建筑：渲染大量相似的建筑或建筑部件
大规模数据可视化：如点云数据、星空模拟等

使用实例化渲染时的性能优化建议：

批量更新数据：尽量批量更新实例属性，减少渲染状态切换
合理使用uniforms和attributes：将频繁变化的数据放在uniforms中，静态数据放在attributes中
优化着色器计算：避免在着色器中进行复杂计算，特别是在处理大量实例时
考虑视锥体剔除：对于大规模场景，考虑实现视锥体剔除以避免渲染不可见的实例
