一.视频为什么要编码？

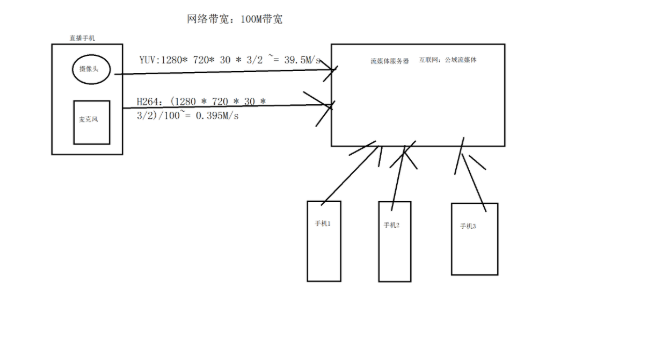

在我们做音视频产品的时候，经常会把音视频数据进行网络传输 ，而此时音视频数据就需要进行编码(所谓编码就是指压缩 )。因为在网络传输的时候，网络带宽有限 ，若此时网络传输的时候还用原始数据进行传输的时候，则会对网络带宽造成极大的负担。比方说一个分辨率为1280 * 720 帧率为30帧的视频，按照YUV420格式的计算，它每秒传输的数据量就是1280* 720* 30 * 3/2 ~= 39.5M，这个数据量是极其惊人的。所以此时， 我们就要引入视频编码技术来压缩视频，让其体积大小能够大幅度缩小，这样在网络传输的时候就会大大降低网络负担 。在音视频开发中，一般分为H264、H265这两种最常见的编码格式 。H264的压缩比能够达到1：100，H265的压缩比能够达到1:200,但是目前业内由于HEVC技术还没完全成熟，所以绝大部分设备都是用H264进行压缩处理。
二． VCL 层和 NAL 层的讲解

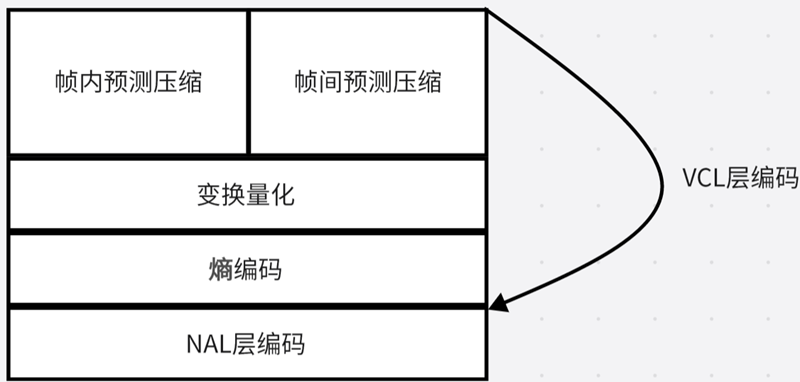

H264编码格式是目前业内最流行的视频编码格式，它是MPEG-4 的第十个部分。H264具有高压缩率、高图像质量、网络适应性很强等特点 。在同等的图像质量下，H264的压缩比远超绝大部分编码格式(HEVC 除外 )。在H264(HEVC)编码框架中分为两大层，一层是VCL (Video Coding Layer)、另外一层是NAL层 (Network Abstraction Layer)。VCL层主要负责内容的表示(如下图)，NAL层主要负责对H264数据进行打包和传输，下面我们来重点介绍这两层里面包含的知识点。
2.1. VCL 层的知识点：
VCL层包含了四个比较重要的知识点，分别是帧内预测压缩 、帧间预测压缩 、变换量化、 熵编码 。

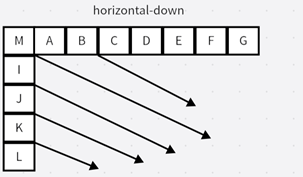

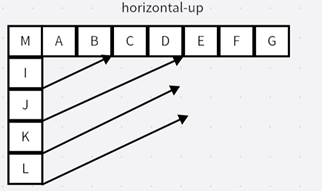

帧内压缩：也称之为空间压缩 ，当压缩一张图片的时候，若仅仅考虑帧的数据也不考虑相邻帧和帧之间的冗余数据，这样的方式就叫帧内压缩。在H264中I帧生成的原理就是帧内压缩，帧内压缩可以独立解码出一帧完整的图像而不需要参考任何帧 ，帧内压缩表现出来的数据是最大16 x 16的宏块(它也包括：4x4，8x8)。帧内压缩本质上是在空间的XY轴上进行压缩，它的压缩率比较小。下面9张图是9种不同的预测方式

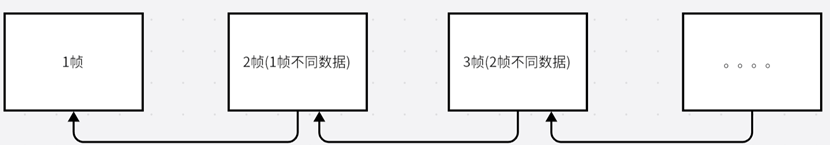

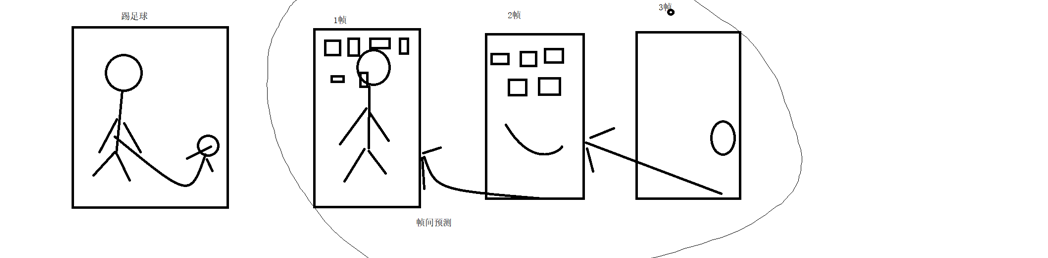

帧间压缩： 帧间压缩是通过对比相邻两帧之间的数据进行压缩，并且进一步提高压缩量。用这种方法可以先编码出一个完整的图像1帧，紧接着2帧的数据就不编码出一张完整的图像，而是只写入和1帧的不同的数据，这样2帧数据的大小则会大大降低。以此类推，3帧的数据参考2帧数据，并且也只写入2帧不同的数据，帧间压缩表现出来的数据同样也是最大16 x 16的宏块(它也包括：4x4，8x8)。按照这样的方法，不停地循环下去。这样的方式，就是P 帧 、B 帧的实现方法。
变换量化：
为了 要让压缩的H264图像在网络传输中节省更多的码率 ，需要采用变换编码以及量化技术 来消除图像信号中的相关性以及减小图像编码中的动态变换范围。变换编码的原理就是把图像时域信号变换成频域信号 ，在频域范围内， 绝大部分信号集中在低频区域 ，相对时域信号 ，码率能够大幅度下降。而在H264中通常用下面方法进行处理：H264数据经过帧内压缩 (16 * 16亮度、4 * 4亮度、8 * 8亮度)、**帧间预测(**4 * 4 ~ 16 * 16亮度)得到了残差值。这些残差值需要经过冗余的统计，并进行数据的变换和量化操作。

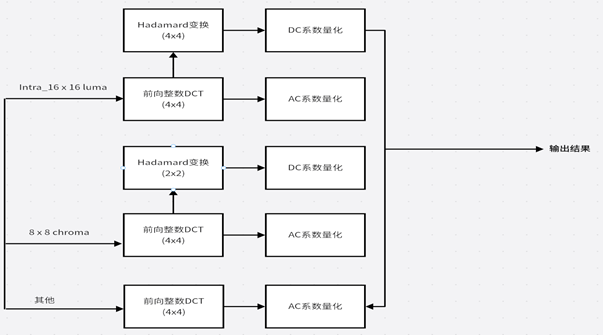

对于H264的16 x 16的亮度块，通过4x4的前向DCT变换，然后对16个DC系数再进行4 x4 的Hadmard变换，最后把这16个DC系数进行量化。
而对于8x8的色度块，则进行4x4的DCT变换后，得到4个DC和60个AC系数并对DC系数进行2x2的Hadmard变换。变换后则对DC系数和AC系数进行量化操作。
要值得注意的是，由于变换块越大，编码的效率越高，图像的还原度越好。所以为了让其编码质量得到更好的效果，在H264的高清(HD)档次，它支持8x8的DCT变换，并且不需要对DC系数进行Hadmard变换，DCT变换后则对DC和AC系数进行统一处理。
熵编码：
熵编码压缩是一种无损压缩模式 ，其实现原理是使用的编码模式来表示输入的数据，并达到压缩效果。常用的 熵编码方式分别是变长编码(CAVLC)和算术编码(CABAC)。
**变长编码(CAVLC)：**对出现概率大的符号，对出现概率小的符号提供长字节二进制码。
**算术编码(CABAC)：**采用一个浮点数代替一串输入符号，范围是[0,1)
具体的参考CAVLC和CABAC简介_c avlc-CSDN博客
CABAC 的编码压缩率远远大于CAVLC，CABAC具有更高的编码效果。
2.2. NAL 层(Network Abstraction Layer)：负责以网络所要求的方式进行打包和传送，下图是一个NAL层的组成部分(这里主要介绍H264码流的NAL，H265的后面会讲)
NAL 层一般由三部分组成，分别是
StartCode(起始码：必须是00 00 00 01)
NALU Header(NALU头部)
NALU Payload(具体传输的视频内容)。
比方说一串H264码流的NALU：00 00 00 01 68 43 A0 25 56 2E....
其中：[00 00 00 01]是StartCode也就是起始码

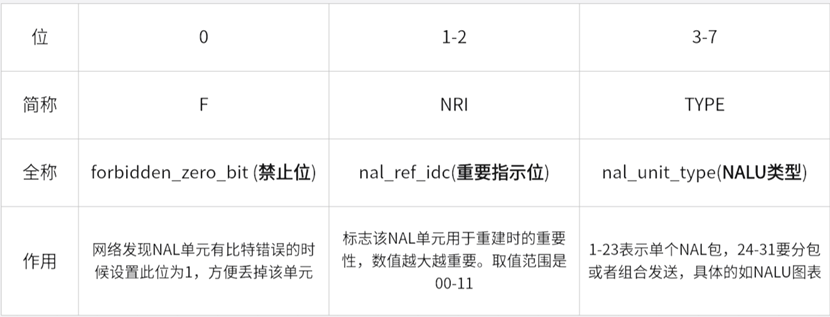

68\] 是NAL头部 \[43 A0 25 56 2E...\]就是NALU Payload的数据 #### 2.2.1. StartCode起始码： 起始码是所有H264码流开始时候的分隔符，一般分为0x000 001和0x000 000 01两种 #### **2.2.2. NAL** **头部：** **NALU头部长度为一个字节，它的语法是禁止位(1bit)、重要性位(2bit)、NALU类型(5bit)**  **NALU** **类型的图表：**  **比方说：NALU头部是0x68，转换为二进制数据就是0110 1000.** **这表示，禁止位为0，NAL重要性为11(最重要),01000换算成HEX格式就是8也就是PPS。**
