KT148A语音芯片发码很难播放_将4脚对地一下再发正常,什么原因?

问题描述如下:您好,遇到一点问题请帮忙支持一下:

KT148A 这颗芯片, 我们上电后发码很难触发播放, 但用镊子将4pin PB0对地短接触发一下,再发码就很正常,这是什么原因?

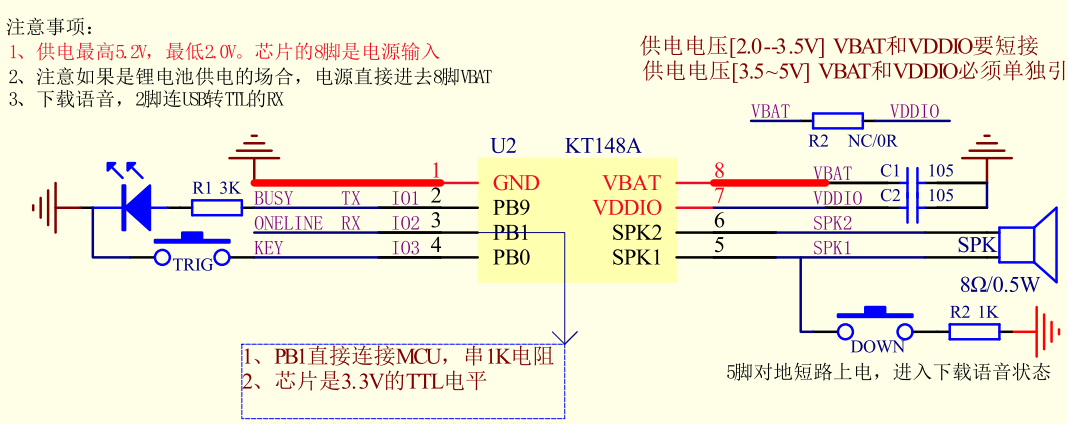

根据现象来看的话,大概率还是一线通讯的时序问题,尤其是起始信号这一个环节,****可能时间偏短,****这里详细的来分析一下,看看KT148A的原理图如下:

  1. 芯片的4脚=PB0是测试脚,默认出厂的功能是:对地触发唤醒并且播放
  2. 客户描述用镊子短路一下PB0=4脚,就是这么个原理,短路其实是做了两个动作

动作一:KT148A收到下降沿电平,唤醒,推出低功耗,全速运行

动作二:KT148A收到按键信号,开始播放声音

  1. 假也就是说,当148A全速运行和处于睡眠状态下,需要的起始信号长度是不一样的

睡眠状态下是"++++唤醒时间+一线起始时间++++",而全速运行状态下,只需要一个"起始时间"。

  1. 用镊子触发4脚唤醒之后,再发一线数据给148A此时能播放,说明起始信号偏短。

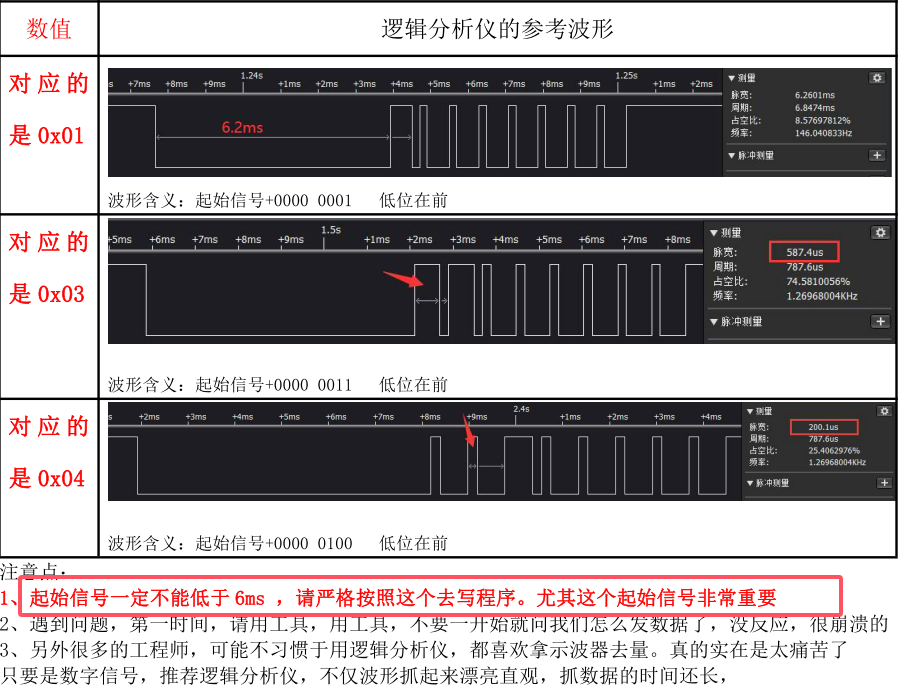

所以结论:应该就是起始信号偏短,导致148a唤醒之后不能识别到指令,详细的可以看看文档"KT148A一线通讯的注意事项_以及常见的调试问题点_V2.pdf"

推荐起始信号长度为6ms

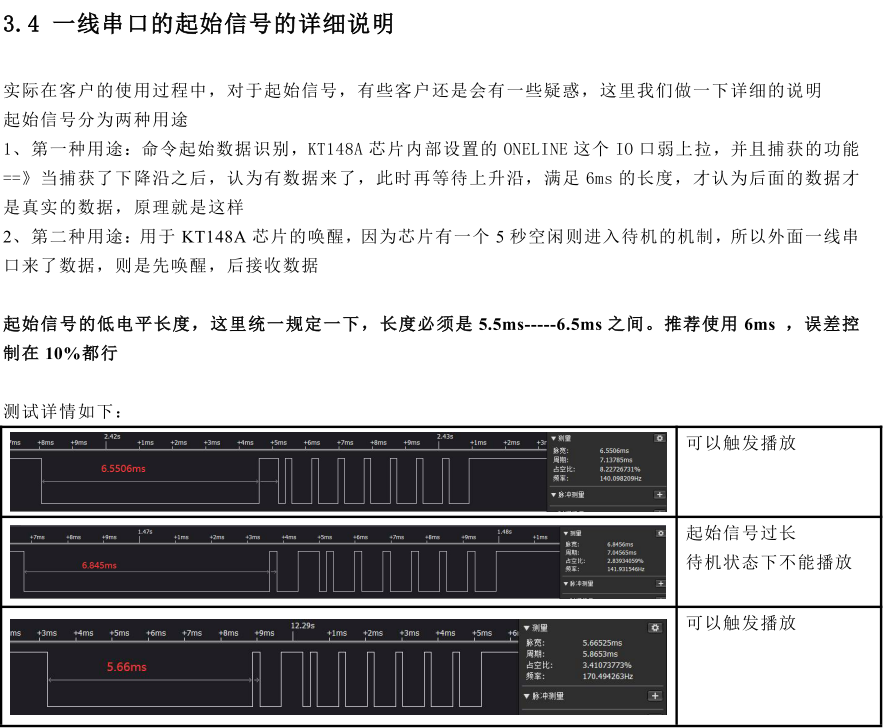

同时用户手册里面,也有关于起始信号的描述,3.4章节:

起始信号的低电平长度,这里统一规定一下,长度必须是 5.5ms-----6.5ms 之间。推荐使用 6ms ,误差控制在 10%都行
