D2203使用手册—高压、小电流LDO产品4.6V~36V、150mA

D2203 是一款高性能的高压、低功耗线性稳压器,提供3.3V/5V两种固定输出电压,150mA 输出电流,耐压44V,支持最高达36V的电压输入,集成电流限制保护和热关断保护功能。

若客户有需求,我司可定制其他电压(2.5V, 2.8V, 3.0V, 3.3V, 3.5V,3.6V, 4.0V, 4.2V, 5.0V, 5.75V, 8.0V, 9.0V, 12V)版本。

1、性能特征

1.高输入电压:高达 36V

2.低功耗:4.2μA(典型值)

3.150mA 输出电流

4.两种固定输出电压: 3.3V/5V

5.输出电压精度:±3%

6.低压差1.3V@3.3V/150mA

7.低线性调整率和负载调整率

8.低温度系数:68ppm/ ℃

9.电流限制保护和热保护

10.高ESD抗击能力:HBM 4KV

11.-40℃ 至 +85℃ 工作温度范围

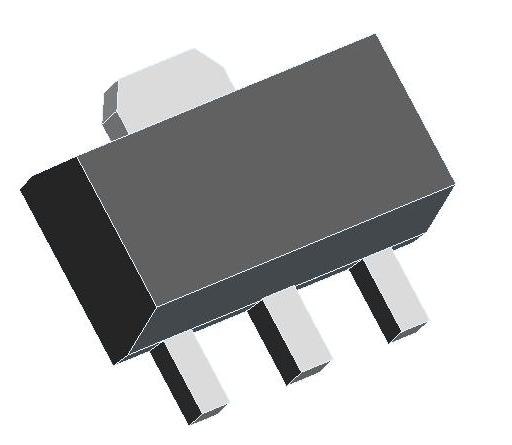

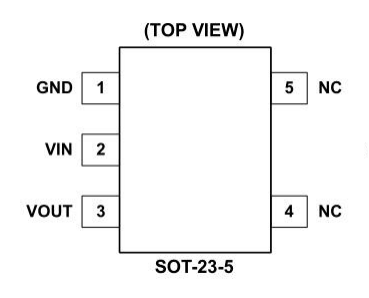

12.封装SOT-23、SOT-23-5 和

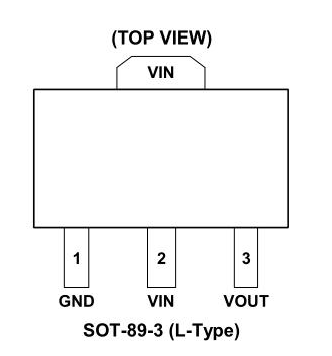

SOT-89-3/SOT89-3(L-type)

2、应用领域

多串(2~8 Serial)锂电池电源

转MCU 5V/3.3V供电

多串(2~8 Serial)锂电池电源

转烟感 等传感器 5V/3.3V供电

医疗内窥镜

割草机

平板电脑

智能电表

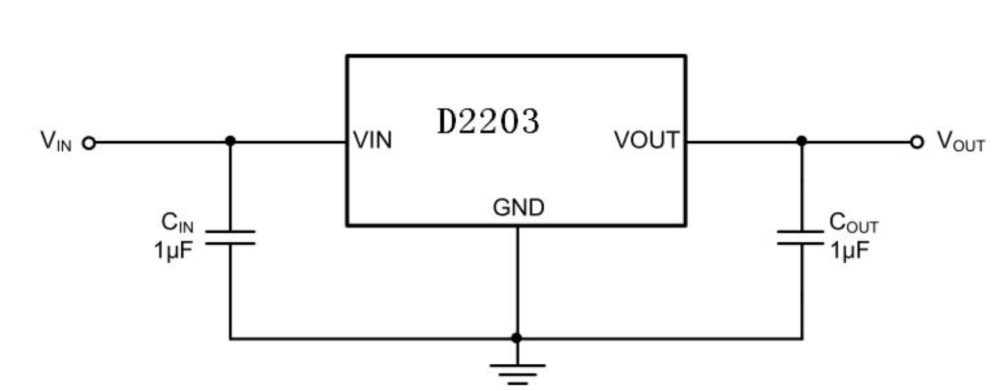

3、原理电路及注意事项

1、推荐最小1μF的输入、输出电容Cin/Cout;

2、输入、输出电容值可以根据使用环境下测试的噪声电平或后端负载需求适当增加;

3、更高的输入、输出电容可以提供更高的负载瞬态电流,快速响应负载端电流需求,改善负载瞬态响应,提高抗干扰能力并降低输出噪声。

4、各封装最大本体功耗、热阻

及最大输出电流计算

公式

最大输出电流=最大本体功耗/(最高输入电压-输出电压)以SOT23封装、双串锂电池6~8.4V电源转5V为例,最高电源电压为8.4V,最大输出电流=0.411W/(8.4V-5V)=120mA。
