给个人程序加上MCP翅膀

背景

最近MCP这个词真是到处都是，看起来特别高大上。我平时没事的时候也一直在关注这方面的技术，知道它是怎么一回事，也懂该怎么去实现。但可惜一直抽不出时间来自己动手搞一个MCP服务。网上关于MCP的教程一搜一大把，但基本上都是些简单的Demo，而且大部分还是拿天气查询来做例子的，没什么新意，看多了都让人觉得无聊。

MCP服务器实现语言有python、TypeScript、Java、C#、Swift这几种语言，好家伙，就是没有C++，但是我大部分底层算法都是基于C++实现。基于此，我只能将我C++的程序封装成上述的语言，个人平时更多的还是封装成C#(之前实现的自主CAD程序已经可以在C#上调用)，那就基于C#实现自己的MCP服务器吧。

基于MCP服务我想在自己的CAD程序中加入几个功能,分别是打开Dwg文件、绘制图形、修改颜色，画话不多说，直接上手。

C# 官方MCP 概述

在.NET 生态系统中，除了官方提供的 C# MCP SDK 外，还有一些其他与 MCP 相关的技术，比如 MCPSharp 和 mcpdotnet 等。这些工具也为开发者提供了丰富的功能和支持。MCPSharp 是一个专为.NET 设计的库，旨在帮助开发者轻松构建符合 Model Context Protocol（MCP）标准的服务器和客户端。它提供了创建合规工具和函数的功能，还支持连接现有的 MCP 服务器，甚至可以将.NET 方法直接暴露为 MCP 端点。而 mcpdotnet 则是一个基于.NET 的模型上下文协议（MCP）实现，能够让.NET 应用程序方便地与 MCP 客户端和服务器进行交互。

不过，相比于这些非官方的实现，C# 官方 MCP SDK 有着显著的优势，尤其是在标准化和兼容性方面。作为官方推出的工具，C# MCP SDK 严格遵循 MCP 协议标准，确保了不同应用程序和服务之间的交互既一致又可靠。而一些非官方实现可能在某些细节上与标准存在偏差，这可能会在集成过程中引发问题。例如，在与不同的 AI 模型集成时，官方 SDK 能够更准确地保证数据传输和工具调用的可靠性，从而减少因协议不一致而导致的错误。

此外，在兼容性方面，C# 官方 MCP SDK 经过了全面的测试和优化，能够与各种主流的.NET 框架和开发工具无缝协作。无论你使用的是最新版本的.NET，还是其他常用的开发工具，官方 SDK 都能轻松集成，为开发者省去不少麻烦。相比之下，其他相关技术在兼容性上可能会有一定的局限性，有时需要开发者额外花时间解决兼容性问题。因此，选择官方 SDK 不仅能让开发过程更加顺畅，还能提升项目的稳定性和效率。

MCP服务实战

编写C# MCP服务端

在个人的C#程序下打开终端，输入命令

powershell 复制代码

## 如果安装不了，可能要给nuget更换国内镜像
dotnet add package ModelContextProtocol --prerelease

让cursor给我们编写mcp服务

powershell 复制代码

@https://github.com/ModelContextProtocol/csharp-sdk 基于这份开源库说明，编写一个CADServer类，实现mcp服务，添加一个打开dwg文件的接口

csharp 复制代码

using ModelContextProtocol.Server;
using mx;
using System.ComponentModel;
using System.IO;
using System.Linq;

namespace CimEditor.Common
{
    [McpServerToolType]
    public static class CADServer
    {
        [McpServerTool, Description("打开指定路径的DWG文件，并返回是否成功")]
        public static string OpenDwgFile([Description("DWG文件的完整路径")] string filePath)
        {
            if (!File.Exists(filePath))
            {
                return $"文件不存在: {filePath}";
            }

            try
            {
                var graph = CimEditor.Common.Project.Instance.Graph;
                graph.LoadDwg(filePath);
                return $"DWG文件已成功打开: {filePath}";
            }
            catch (System.Exception ex)
            {
                return $"打开DWG文件失败: {ex.Message}";
            }
        }

        [McpServerTool, Description("绘制多段线，points格式为'x1,y1;x2,y2;...'，isClosed表示是否闭合")]
        public static string DrawPolyline(
            [Description("多段线点坐标，格式为'x1,y1;x2,y2;...' ")] string points,
            [Description("是否闭合")] bool isClosed)
        {
            try
            {
                var graph = CimEditor.Common.Project.Instance.Graph;
                // 假设Graph有DrawPolyline方法，参数为点数组和是否闭合
                var pts = points.Split(';').Select(p => {
                    var xy = p.Split(',');
                    return new XDPoint(double.Parse(xy[0]),double.Parse(xy[1]));
                }).ToList();

                var polyline = XDPolylineShape.CreateObject();
                polyline.SetVertices(new XDPoints(pts));
                polyline.SetClosed(isClosed);
                graph.AddShape(polyline);
                return $"多段线已成功绘制，共{pts.Count}个点，闭合:{isClosed}";
            }
            catch (System.Exception ex)
            {
                return $"绘制多段线失败: {ex.Message}";
            }
        }

        [McpServerTool, Description("绘制圆，center格式为'x,y'，radius为半径")]
        public static string DrawCircle(
            [Description("圆心坐标，格式为'x,y'")] string center,
            [Description("半径")] double radius)
        {
            try
            {
                var graph = CimEditor.Common.Project.Instance.Graph;
                var xy = center.Split(',');
                double x = double.Parse(xy[0]);
                double y = double.Parse(xy[1]);
                var circle = XDCircleShape.CreateObject(new XDPoint(x, y), radius);
                graph.AddShape(circle);
                return $"圆已成功绘制，圆心:({x},{y}), 半径:{radius}";
            }
            catch (System.Exception ex)
            {
                return $"绘制圆失败: {ex.Message}";
            }
        }

        [McpServerTool, Description("绘制文字，position格式为'x,y'，text为内容，fontSize为字号")]
        public static string DrawText(
            [Description("文字位置，格式为'x,y'")] string position,
            [Description("文字内容")] string text,
            [Description("字号")] double fontSize)
        {
            try
            {
                var graph = CimEditor.Common.Project.Instance.Graph;
                var xy = position.Split(',');
                double x = double.Parse(xy[0]);
                double y = double.Parse(xy[1]);
                var text_shape = XDTextShape.CreateObject();
                text_shape.Position = new XDPoint(x, y);
                text_shape.TextSize = fontSize;
                return $"文字已成功绘制，位置:({x},{y}), 内容:'{text}', 字号:{fontSize}";
            }
            catch (System.Exception ex)
            {
                return $"绘制文字失败: {ex.Message}";
            }
        }

        [McpServerTool, Description("设置当前选中图元的颜色，color格式为'R,G,B'")]
        public static string SetSelectedShapesColor(
            [Description("颜色，格式为'R,G,B'")] string color)
        {
            try
            {
                var graph = CimEditor.Common.Project.Instance.Graph;
                var rgb = color.Split(',');
                if (rgb.Length != 3)
                    return "颜色格式错误，应为'R,G,B'";
                int r = int.Parse(rgb[0]);
                int g = int.Parse(rgb[1]);
                int b = int.Parse(rgb[2]);
                var selected_cells = graph.GetSelectionCells(); // 假设有此方法
                int count = 0;
                foreach (var cell in selected_cells)
                {
                    // 假设shape有SetColor方法，参数为r,g,b
                    cell.Geometry.SetColor(new XDColor(r, g, b));
                    count++;
                }
                return $"已成功修改{count}个选中图元的颜色为({r},{g},{b})";
            }
            catch (System.Exception ex)
            {
                return $"修改颜色失败: {ex.Message}";
            }
        }
    }
}

在程序主程入口添加

csharp 复制代码

  private void StartMcpServerInBackground()
  {
      Task.Run(async () =>
      {
          var builder = Host.CreateEmptyApplicationBuilder(settings: null);
          builder.Services
              .AddMcpServer()
              .WithStdioServerTransport()
              .WithToolsFromAssembly();
          await builder.Build().RunAsync();
      });
  }

调整AI生成不合理的地方，编译通过即可。

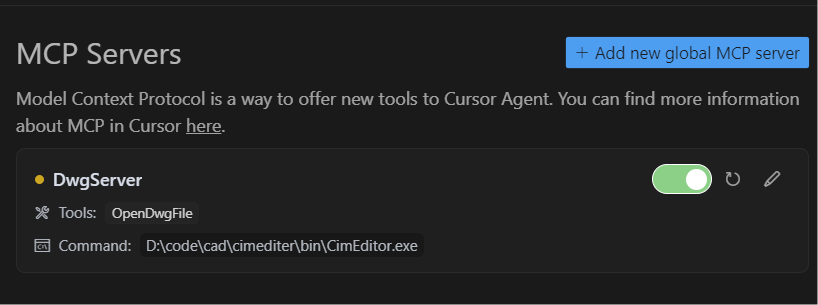

使用Cursor配置mcp客户端。

csharp 复制代码

{
  "mcpServers": {
    "DwgServer": {
      "command": "D:\\code\\cad\\cimediter\\bin\\CimEditor.exe",
      "args": [],
      "cwd": "D:\\code\\cad\\cimediter\\bin",
      "env": {
        "DOTNET_ENVIRONMENT": "Development"
      }
    }
  }
}

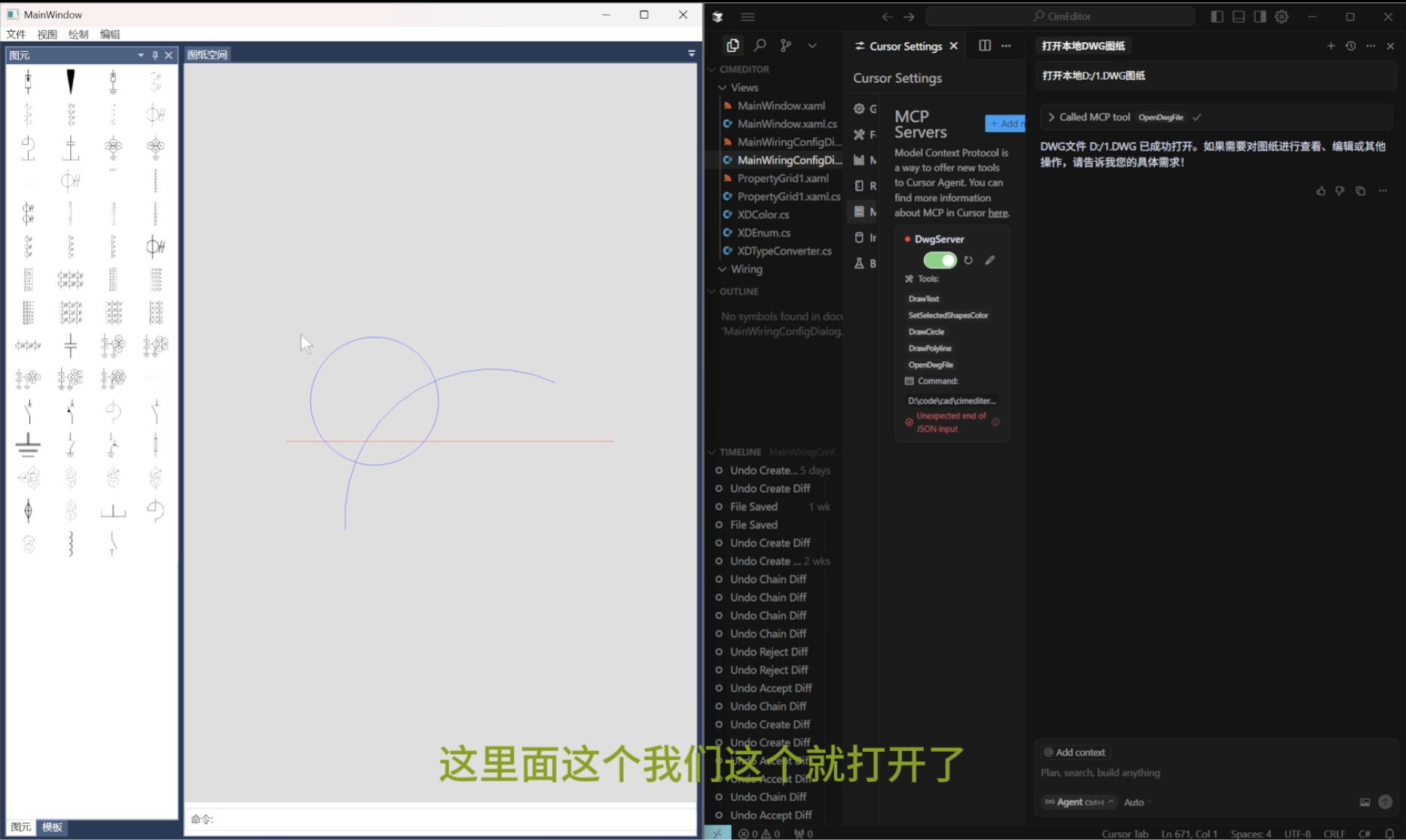

验证成果

mcp.mp4
