STM32 SPI通信（硬件）

一、SPI外设简介

• STM32内部集成了硬件SPI收发电路，可以由硬件自动执行时钟生成、数据收发等功能，减轻CPU的负担
• 可配置8位/16位数据帧、高位先行/低位先行
• 时钟频率： fPCLK / (2, 4, 8, 16, 32, 64, 128, 256)
• 支持多主机模型、主或从操作
• 可精简为半双工/单工通信
• 支持DMA
• 兼容I2S协议
• STM32F103C8T6 硬件SPI资源：SPI1、SPI2

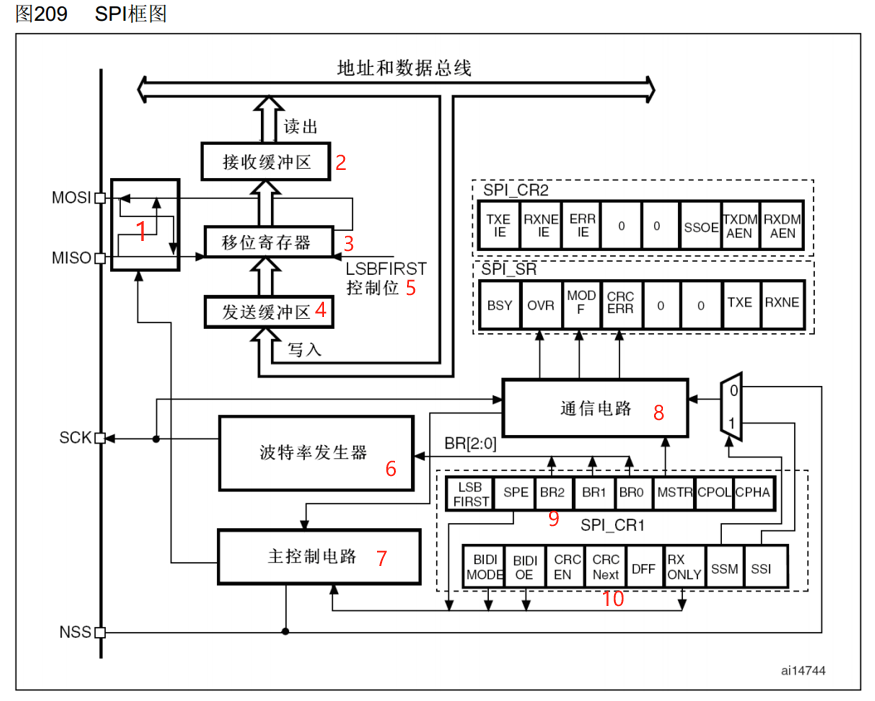

二、SPI框图

1、2、3、4、5：主要是实现数据连续进入。

6、7、8、9、10：控制逻辑，寄存器位，控制什么部分，有什么效果等等

（3）：移位寄存器，首先右边的数据低位一位位的从MOSI移出去。MISO的数据一位位的移入到左边的数据高位。显然是一个低位先行的配置。由（5）来控制：0------高位先行；1------低位先行。

（1）：MISO和MOSI交叉了，主要是进行主从模式引脚变换的，SPI作为主机时候，交叉就不用。作为从机时，就需要使用到交叉的这个路线（图上MISO的箭头反了）。

（2）、（4）：分别为RDR和TDR。

三、传输模式

注：

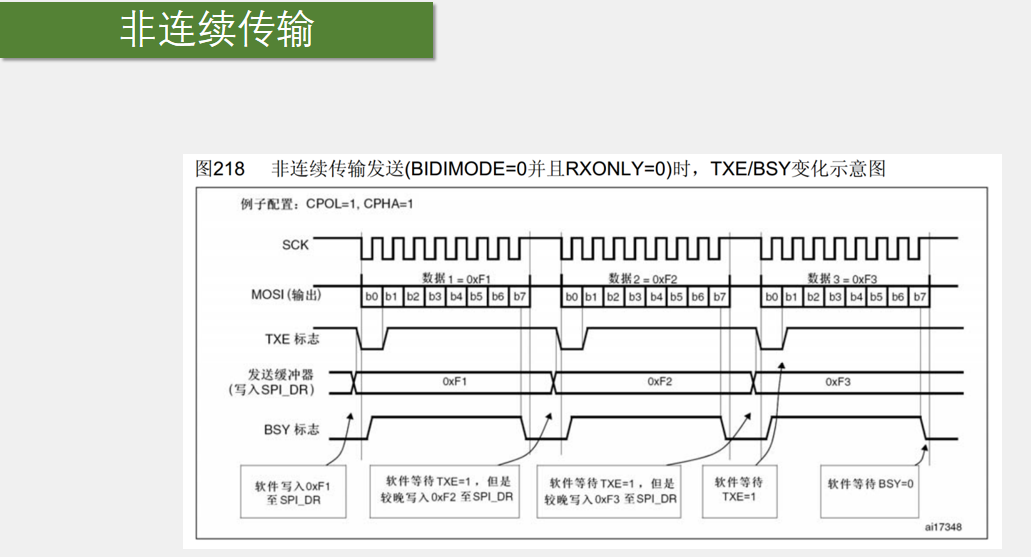

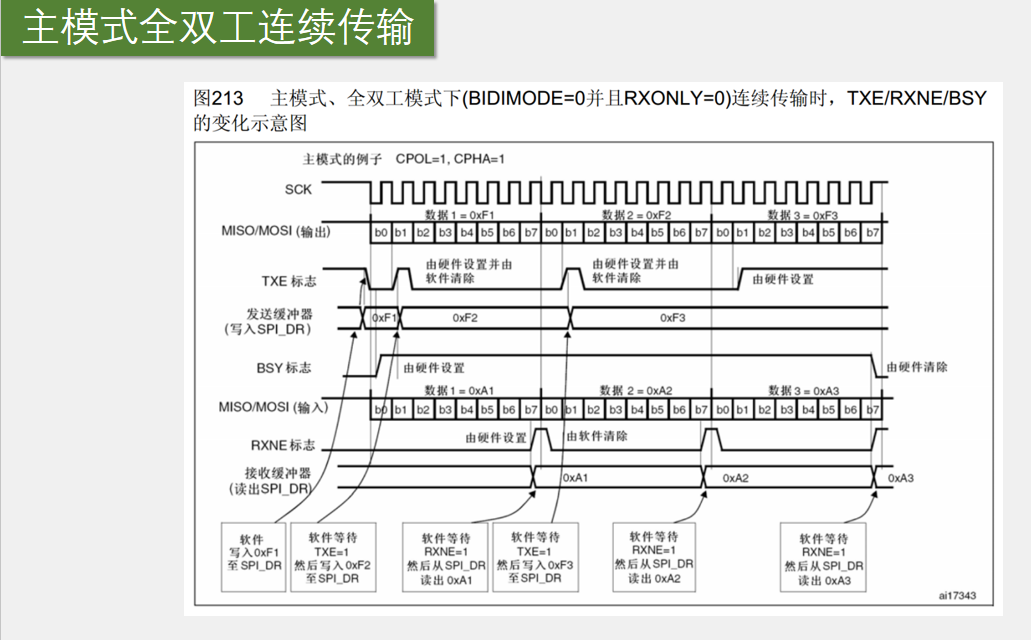

连续传输和非连续传输的区别，主要体现在当TXE为1时，连续传输会把下一个数据放在TDR里面候着。而非连续传输时先等第一个时序结束，再把第二个放在DR里面。

四、代码部分

注：SCK和MOSI是硬件外设控制的输出信号，配置为复用推挽输出

MISO是硬件外设输入信号，配置为上拉输入

CS(SS)是软件控制的输出信号，配置为通用推挽输出

//写DR数据寄存器
void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);
//读DR数据寄存器
uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx);

MySPI.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：SPI写SS引脚电平，SS仍由软件模拟
  * 参    数：BitValue 协议层传入的当前需要写入SS的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SS为低电平，当BitValue为1时，需要置SS为高电平
  */
void MySPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);		//根据BitValue，设置SS引脚的电平
}

/**
  * 函    数：SPI初始化
  * 参    数：无
  * 返 回 值：无
  */
void MySPI_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);	//开启SPI1的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA4引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA5和PA7引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA6引脚初始化为上拉输入

	/*SPI初始化*/
	SPI_InitTypeDef SPI_InitStructure;						//定义结构体变量
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;			//模式，选择为SPI主模式
	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;	//方向，选择2线全双工
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//数据宽度，选择为8位
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		//先行位，选择高位先行
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_128;	//波特率分频，选择128分频
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;				//SPI极性，选择低极性
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;			//SPI相位，选择第一个时钟边沿采样，极性和相位决定选择SPI模式0
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;				//NSS，选择由软件控制
	SPI_InitStructure.SPI_CRCPolynomial = 7;				//CRC多项式，暂时用不到，给默认值7
	SPI_Init(SPI1, &SPI_InitStructure);						//将结构体变量交给SPI_Init，配置SPI1

	/*SPI使能*/
	SPI_Cmd(SPI1, ENABLE);									//使能SPI1，开始运行

	/*设置默认电平*/
	MySPI_W_SS(1);											//SS默认高电平
}

/**
  * 函    数：SPI起始
  * 参    数：无
  * 返 回 值：无
  */
void MySPI_Start(void)
{
	MySPI_W_SS(0);				//拉低SS，开始时序
}

/**
  * 函    数：SPI终止
  * 参    数：无
  * 返 回 值：无
  */
void MySPI_Stop(void)
{
	MySPI_W_SS(1);				//拉高SS，终止时序
}

/**
  * 函    数：SPI交换传输一个字节，使用SPI模式0
  * 参    数：ByteSend 要发送的一个字节
  * 返 回 值：接收的一个字节
  */
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) != SET);	//等待发送数据寄存器空

	SPI_I2S_SendData(SPI1, ByteSend);								//写入数据到发送数据寄存器，开始产生时序

	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) != SET);	//等待接收数据寄存器非空

	return SPI_I2S_ReceiveData(SPI1);								//读取接收到的数据并返回
}

W5Q64.c

#include "stm32f10x.h"                  // Device header
#include "MySPI.h"
#include "W25Q64_Ins.h"

/**
  * 函    数：W25Q64初始化
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_Init(void)
{
	MySPI_Init();					//先初始化底层的SPI
}

/**
  * 函    数：W25Q64读取ID号
  * 参    数：MID 工厂ID，使用输出参数的形式返回
  * 参    数：DID 设备ID，使用输出参数的形式返回
  * 返 回 值：无
  */
void W25Q64_ReadID(uint8_t *MID, uint16_t *DID)
{
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_JEDEC_ID);			//交换发送读取ID的指令
	*MID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//交换接收MID，通过输出参数返回
	*DID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//交换接收DID高8位
	*DID <<= 8;									//高8位移到高位
	*DID |= MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//或上交换接收DID的低8位，通过输出参数返回
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64写使能
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_WriteEnable(void)
{
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_WRITE_ENABLE);		//交换发送写使能的指令
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64等待忙
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_WaitBusy(void)
{
	uint32_t Timeout;
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);				//交换发送读状态寄存器1的指令
	Timeout = 100000;							//给定超时计数时间
	while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE) & 0x01) == 0x01)	//循环等待忙标志位
	{
		Timeout --;								//等待时，计数值自减
		if (Timeout == 0)						//自减到0后，等待超时
		{
			/*超时的错误处理代码，可以添加到此处*/
			break;								//跳出等待，不等了
		}
	}
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64页编程
  * 参    数：Address 页编程的起始地址，范围：0x000000~0x7FFFFF
  * 参    数：DataArray	用于写入数据的数组
  * 参    数：Count 要写入数据的数量，范围：0~256
  * 返 回 值：无
  * 注意事项：写入的地址范围不能跨页
  */
void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count)
{
	uint16_t i;

	W25Q64_WriteEnable();						//写使能

	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_PAGE_PROGRAM);		//交换发送页编程的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	for (i = 0; i < Count; i ++)				//循环Count次
	{
		MySPI_SwapByte(DataArray[i]);			//依次在起始地址后写入数据
	}
	MySPI_Stop();								//SPI终止

	W25Q64_WaitBusy();							//等待忙
}

/**
  * 函    数：W25Q64扇区擦除（4KB）
  * 参    数：Address 指定扇区的地址，范围：0x000000~0x7FFFFF
  * 返 回 值：无
  */
void W25Q64_SectorErase(uint32_t Address)
{
	W25Q64_WriteEnable();						//写使能

	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_SECTOR_ERASE_4KB);	//交换发送扇区擦除的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	MySPI_Stop();								//SPI终止

	W25Q64_WaitBusy();							//等待忙
}

/**
  * 函    数：W25Q64读取数据
  * 参    数：Address 读取数据的起始地址，范围：0x000000~0x7FFFFF
  * 参    数：DataArray 用于接收读取数据的数组，通过输出参数返回
  * 参    数：Count 要读取数据的数量，范围：0~0x800000
  * 返 回 值：无
  */
void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count)
{
	uint32_t i;
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_READ_DATA);			//交换发送读取数据的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	for (i = 0; i < Count; i ++)				//循环Count次
	{
		DataArray[i] = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//依次在起始地址后读取数据
	}
	MySPI_Stop();								//SPI终止
}
