图像分割技术的实现与比较分析

引言

图像分割是计算机视觉领域中的一项基础技术，其目标是将数字图像划分为多个图像子区域（像素的集合），以简化图像表示，便于后续分析和理解。在医学影像、遥感图像分析、自动驾驶、工业检测等众多领域，图像分割都发挥着至关重要的作用。本文将深入探讨几种经典的图像分割算法，包括阈值分割、边缘检测、分水岭算法和K-means聚类分割，并通过Python实现这些算法，对比分析它们的性能和适用场景。

图像分割的理论基础

图像分割的本质是根据图像的某些特征（如颜色、纹理、强度等）将图像划分为不同的区域。理想的分割结果应该使得同一区域内的像素具有相似的特征，而不同区域之间的像素则具有明显的差异。根据实现方式的不同，图像分割算法可以大致分为以下几类：

1. 基于阈值的分割：通过设定一个或多个阈值，将图像像素分为不同类别。

2. 基于边缘的分割：通过检测图像中的边缘（即像素值急剧变化的区域）来确定区域边界。

3. *于区域的分割：如分水岭算法，将图像视为地形图，通过模拟"淹没"过程来划分区域。

4. 基于聚类的分割：如K-means聚类，根据像素特征的相似性将它们分组。

我们选择了一张包含丰富细节和多种纹理的图像作为测试对象，以便全面评估不同分割算法的性能。

阈值分割

阈值分割是最简单也是应用最广泛的图像分割方法之一。其基本原理是选择一个阈值，将图像中的像素分为两类：大于阈值的像素被分为一类（通常设为白色），小于阈值的像素被分为另一类（通常设为黑色）。

阈值分割的实现

def threshold_segmentation(image, threshold=127, max_value=255):

    """

    基于阈值的图像分割

    """

    # 转为灰度图

    if len(image.shape) == 3:

        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    else:

        gray = image



    # 应用阈值分割

    _, thresh = cv2.threshold(gray, threshold, max_value, cv2.THRESH_BINARY)



    return thresh

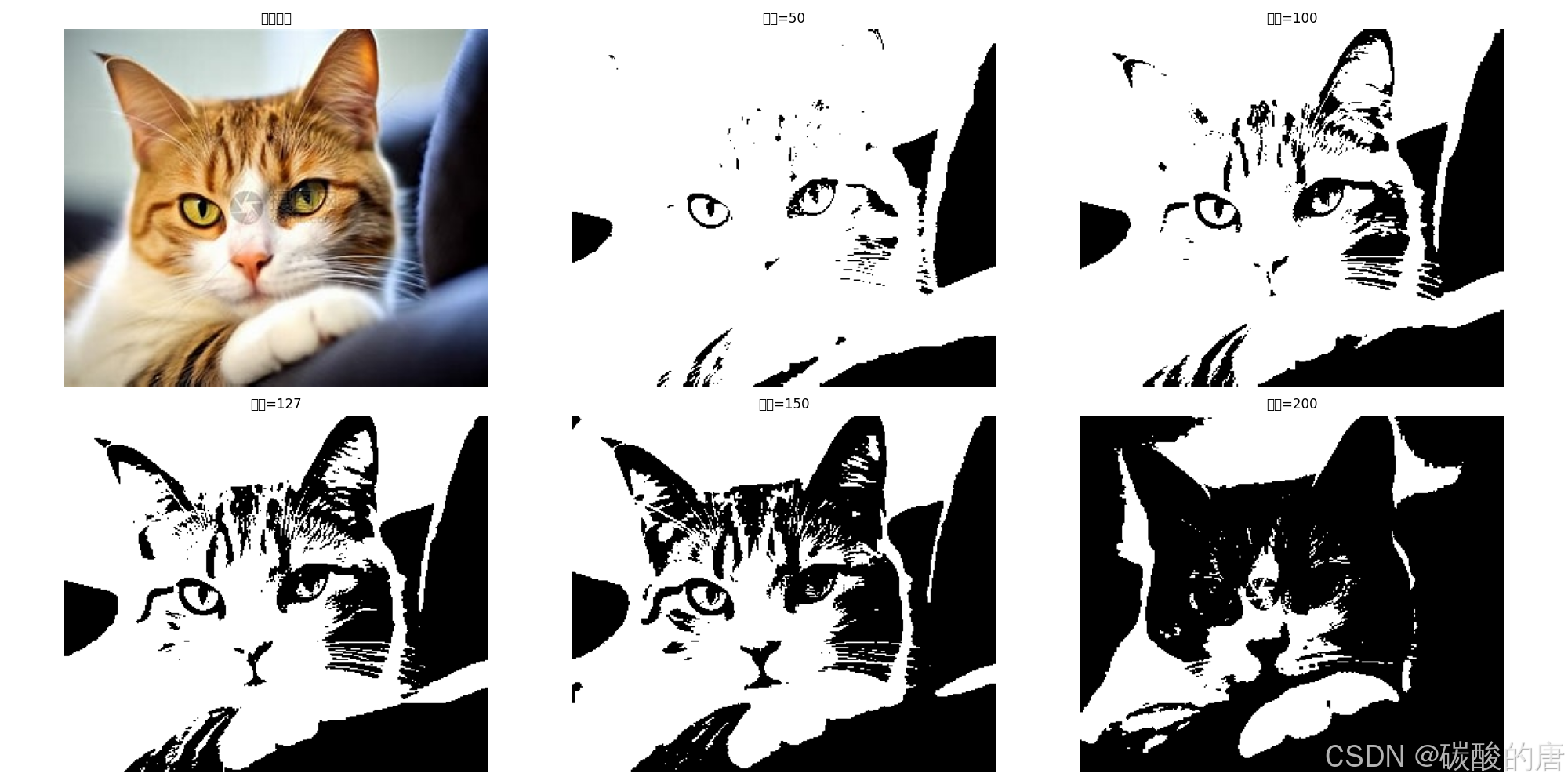

阈值的选择对分割结果有着决定性的影响。为了研究不同阈值对分割效果的影响，我们尝试了多个阈值（50、100、127、150、200），并比较了它们的分割结果。

从上图可以看出，较低的阈值（如50）会导致更多的像素被分类为白色，而较高的阈值（如200）则会导致更多的像素被分类为黑色。阈值的选择应根据具体的应用场景和图像特性来确定。在本例中，阈值127似乎提供了较为平衡的分割结果，既保留了主要结构，又去除了一些细节噪声。

边缘检测分割

边缘检测是另一种常用的图像分割方法，它通过识别图像中像素值急剧变化的区域（即边缘）来划分不同的区域。在本实验中，我们使用了Canny边缘检测算法，这是一种广泛使用的边缘检测方法。

边缘检测的实现

def edge_based_segmentation(image, low_threshold=50, high_threshold=150):

    """

    基于边缘检测的图像分割

    """

    # 转为灰度图

    if len(image.shape) == 3:

        gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    else:

        gray = image



    # 高斯模糊

    blurred = cv2.GaussianBlur(gray, (5, 5), 0)



    # Canny边缘检测

    edges = cv2.Canny(blurred, low_threshold, high_threshold)



    return edges

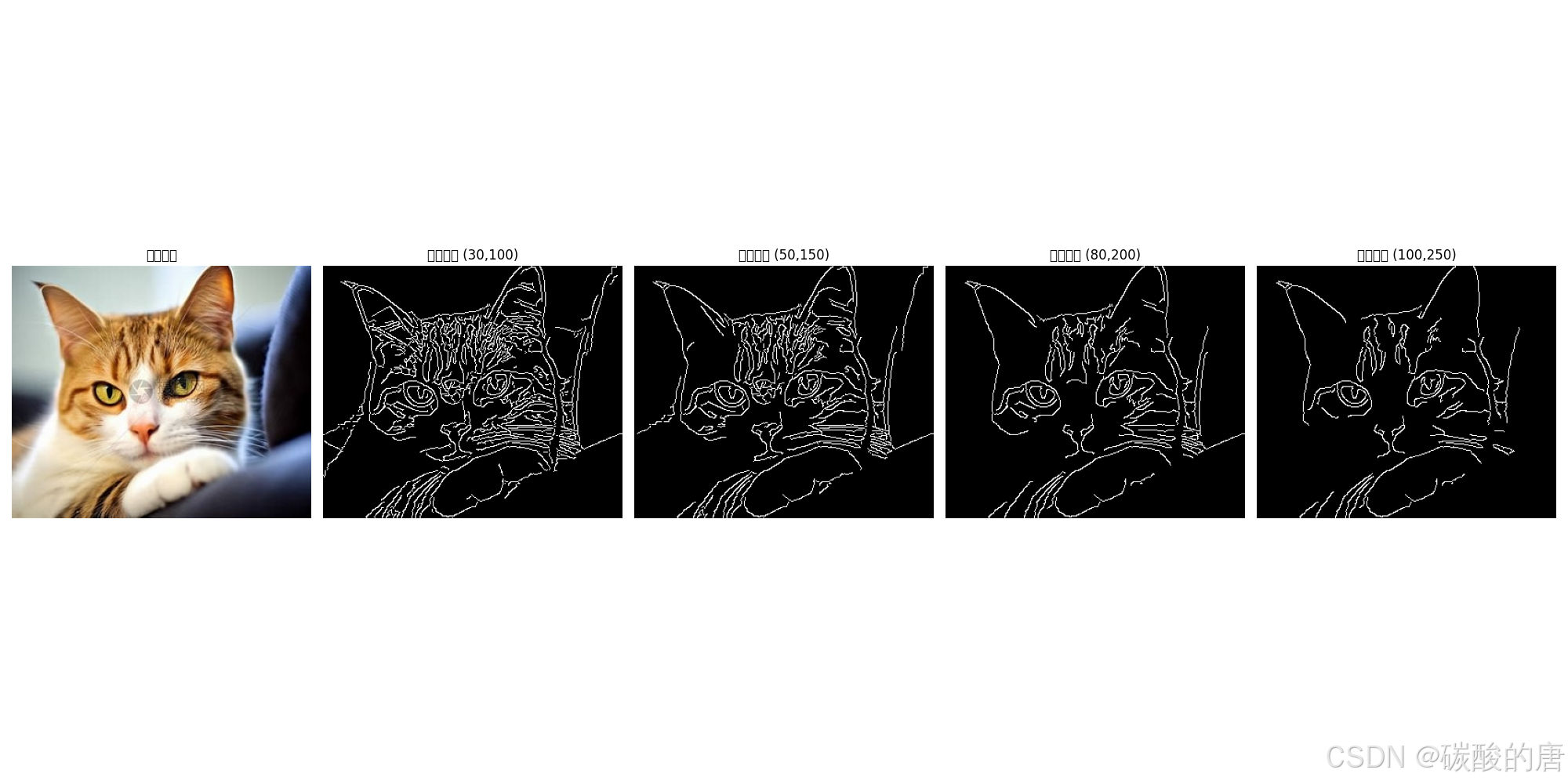

Canny算法有两个重要参数：低阈值和高阈值。它们共同决定了哪些梯度变化会被识别为边缘。我们尝试了四组不同的参数组合：(30, 100)、(50, 150)、(80, 200)和(100, 250)，以观察它们对边缘检测结果的影响。

从结果可以看出，较低的阈值组合（如30,100）会检测出更多的边缘，包括一些可能是噪声的细节；而较高的阈值组合（如100,250）则只会检测出图像中最显著的边缘。在实际应用中，需要根据具体需求在边缘检测的敏感度和抗噪声能力之间找到平衡。

分水岭算法

分水岭算法是一种基于区域的分割方法，它将图像视为地形图，像素值表示高度。算法模拟水从低处向高处"淹没"的过程，当来自不同"盆地"的水即将汇合时，就会建立"堤坝"，这些"堤坝"就构成了分割的边界。

分水岭算法的实现

def watershed_segmentation(image):

    """

    基于分水岭算法的图像分割

    """

    # 转为BGR格式（如果是灰度图）

    if len(image.shape) == 2:

        image = cv2.cvtColor(image, cv2.COLOR_GRAY2BGR)



    # 转为灰度图并进行阈值处理

    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    _, thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)



    # 噪声去除

    kernel = np.ones((3, 3), np.uint8)

    opening = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations=2)



    # 确定背景区域

    sure_bg = cv2.dilate(opening, kernel, iterations=3)



    # 确定前景区域

    dist_transform = cv2.distanceTransform(opening, cv2.DIST_L2, 5)

    _, sure_fg = cv2.threshold(dist_transform, 0.7 * dist_transform.max(), 255, 0)



    # 找到未知区域

    sure_fg = np.uint8(sure_fg)

    unknown = cv2.subtract(sure_bg, sure_fg)



    # 标记

    _, markers = cv2.connectedComponents(sure_fg)

    markers = markers + 1

    markers[unknown == 255] = 0



    # 应用分水岭算法

    markers = cv2.watershed(image, markers)



    # 标记边界

    result = image.copy()

    result[markers == -1] = [0, 0, 255]  # 边界标记为红色



    return result

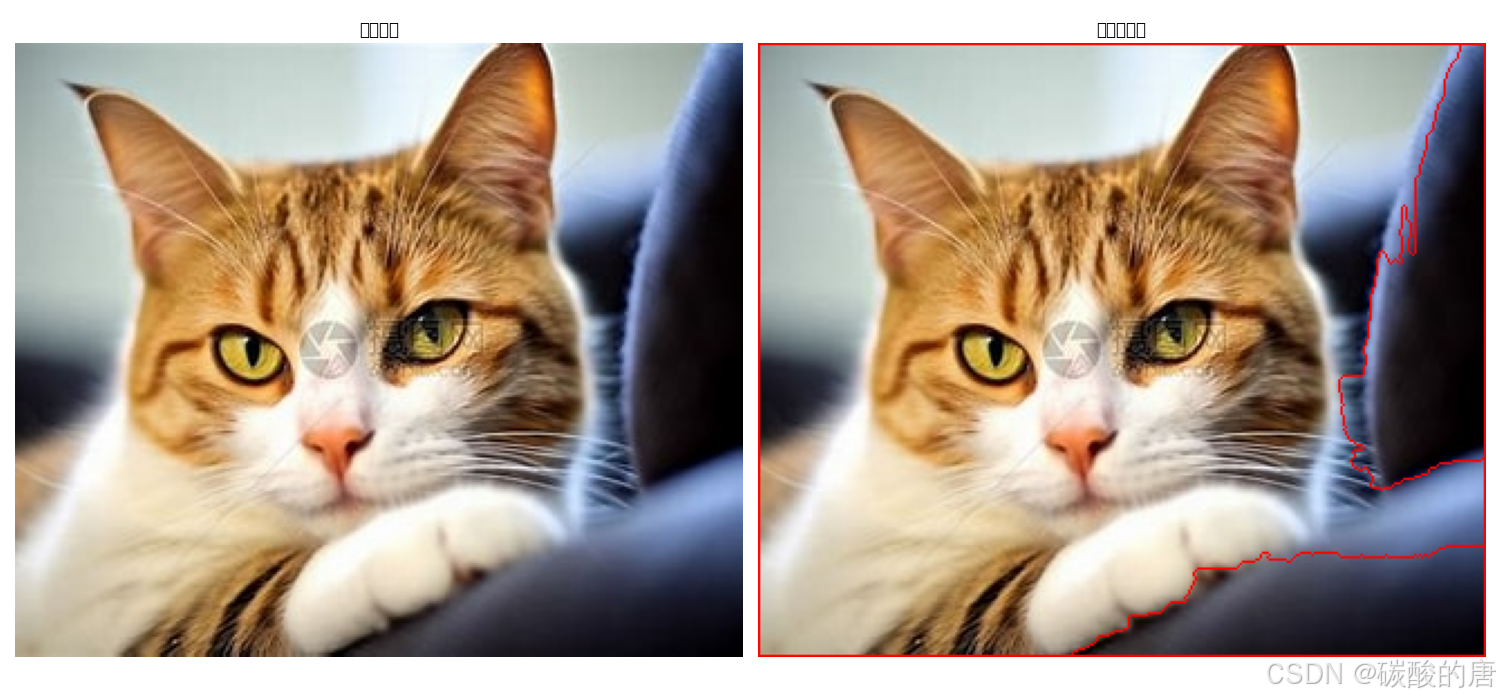

分水岭算法的一个显著特点是它能够生成闭合的边界，这在某些应用场景中非常有用。下图展示了分水岭算法的分割结果：

从结果可以看出，分水岭算法能够有效地识别图像中的区域，并用红色线条标记出区域之间的边界。然而，分水岭算法也容易受到噪声的影响，导致过度分割。在实际应用中，通常需要进行预处理（如滤波、形态学操作等）来减轻这种影响。

K-means聚类分割

K-means聚类是一种基于聚类的分割方法，它将图像中的像素按照其特征（如颜色）分为K个类别。算法通过迭代优化，使得同一类别内的像素尽可能相似，而不同类别之间的像素尽可能不同。

K-means聚类的实现

def kmeans_segmentation(image, n_clusters=3):

    """

    基于K-means聚类的图像分割

    """

    # 将图像转换为二维数组

    if len(image.shape) == 3:

        pixel_values = image.reshape((-1, 3)).astype(np.float32)

    else:

        pixel_values = image.reshape((-1, 1)).astype(np.float32)



    # 定义停止条件

    criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 100, 0.2)



    # 应用K-means

    _, labels, centers = cv2.kmeans(pixel_values, n_clusters, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)



    # 将结果转换回uint8

    centers = np.uint8(centers)

    segmented_data = centers[labels.flatten()]



    # 重塑为原始图像维度

    segmented_image = segmented_data.reshape(image.shape)



    return segmented_image

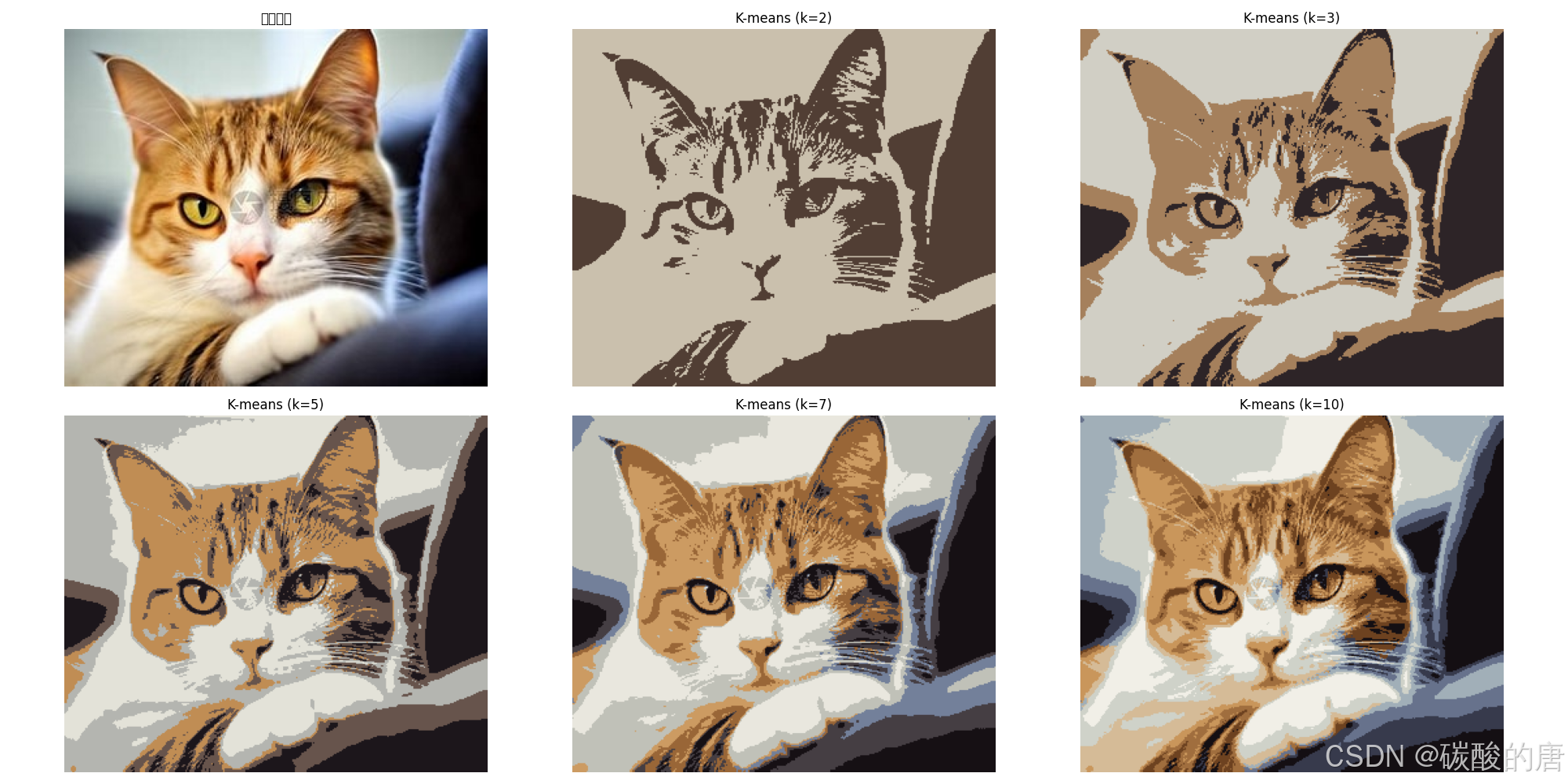

K-means聚类的一个关键参数是聚类的数量K。为了研究不同K值对分割结果的影响，我们尝试了多个K值（2、3、5、7、10），并比较了它们的分割效果。

从结果可以看出，随着K值的增加，分割的细节也越来越丰富。当K=2时，图像只被分为两个主要区域；而当K=10时，图像中的许多细节都被分割出来。在实际应用中，需要根据具体需求选择合适的K值，以在分割细节和计算复杂度之间取得平衡。

不同分割方法的比较

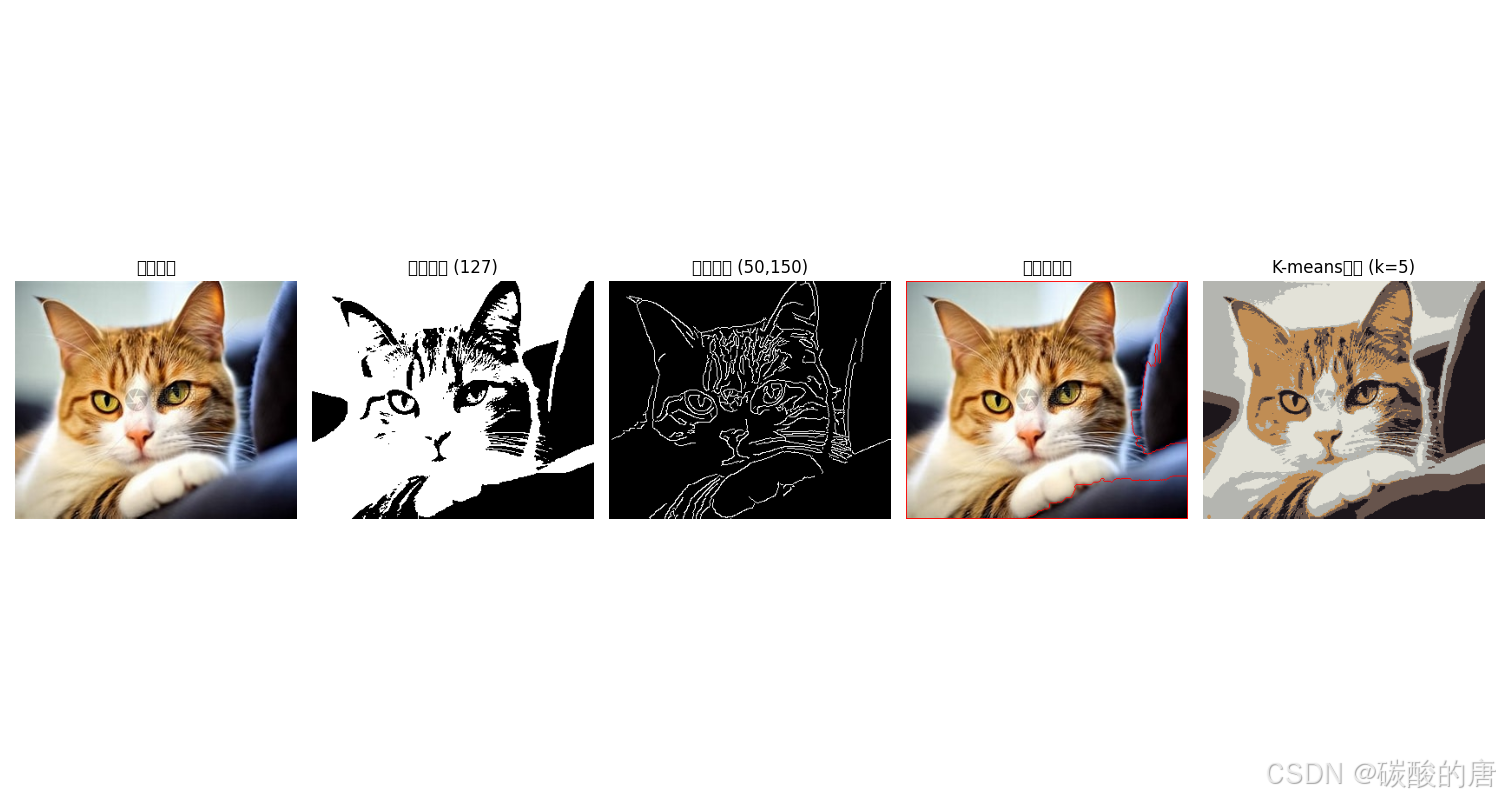

为了全面评估不同分割方法的性能，我们选择了每种方法的最佳参数设置，并将它们的分割结果进行了对比。

从上图可以看出，不同的分割方法各有优缺点：

1.阈值分割：实现简单，计算效率高，但只能基于像素强度进行二分类，难以处理复杂的图像。

2. 边缘检测：能够有效地识别图像中的边缘，但可能产生不闭合的边界，需要后续处理。

3. 分水岭算法：能够生成闭合的边界，适合分割相互接触的物体，但容易受噪声影响，导致过度分割。

4. K-means聚类：能够基于颜色特征进行多类别分割，效果较为自然，但计算复杂度较高，且结果受初始聚类中心的影响。

结论与展望

本文详细介绍了四种经典的图像分割算法，并通过Python实现和实验比较了它们的性能。实验结果表明，不同的分割方法适用于不同的场景，没有一种方法能够在所有情况下都表现最佳。在实际应用中，应根据具体需求选择合适的分割方法，或者将多种方法结合使用，以获得更好的分割效果。

未来的研究方向可能包括：

1. 探索更先进的图像分割算法，如基于深度学习的方法（如U-Net、Mask R-CNN等）。

2. 研究如何自适应地选择分割参数，以适应不同的图像特性。

3. 开发混合分割方法，结合多种算法的优点，以提高分割的准确性和鲁棒性。

4. 将图像分割技术应用于更广泛的领域，如医学影像分析、遥感图像处理、自动驾驶等。
