STM32之IIC（重点）和OLED屏

1. 内部集成电路概述

• 基本概念

内部集成电路（Inter Integrated Circuit）的简称叫做IIC或者I2C，是一种简单的、半双工同步通信的串行通信接口，IIC总线是上世纪80年代（1982年）由飞利浦公司设计出来，当时的目的是为了给MCU和外围芯片提供更简单的交互方式。

• 引脚说明

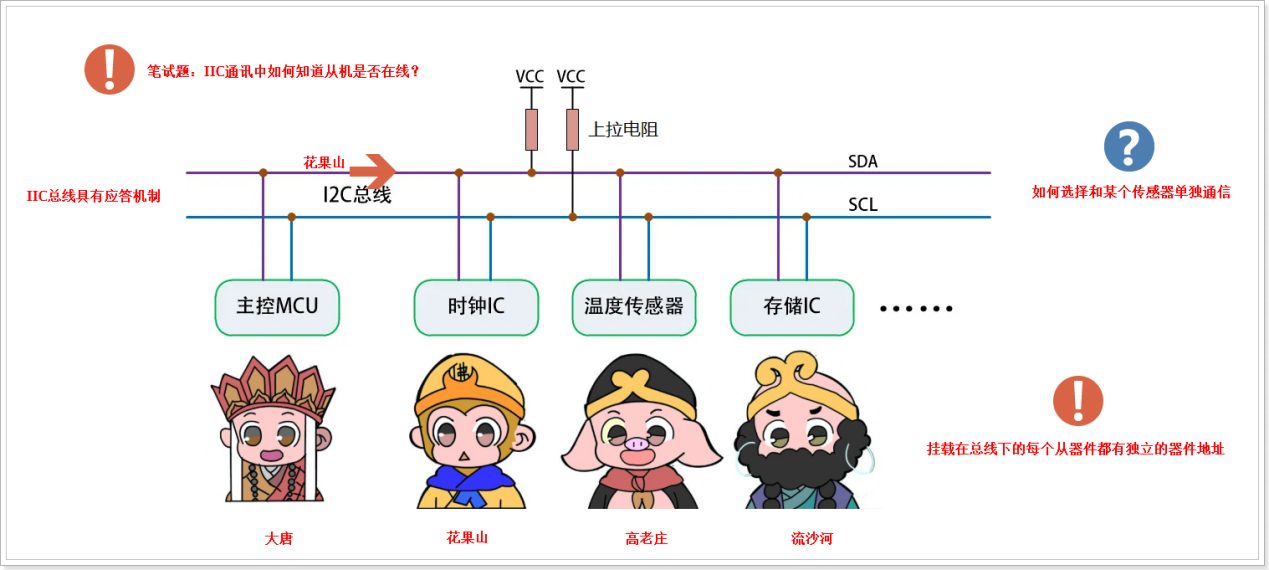

IIC总线只需要两根引脚就可以实现通信，一根是数据线（SDA Serial Data），另一根是时钟线（SCL Serial Clock），所有通过IIC接口通信的外围器件都挂载在IIC总线上，通过这种机制就可以实现多机通信。

外围器件的时钟线和数据线都是挂载在IIC总线（由主控芯片提供），并且在空闲状态下所有器件的时钟线（SCL）和数据线（SDA）都被总线的上拉电阻拉高，这样就可以把SDA引脚和SCL引脚设置为开漏模式即可，原因是因为从器件内部结构中SDA和SCL都是开漏结构。

• 通信速率

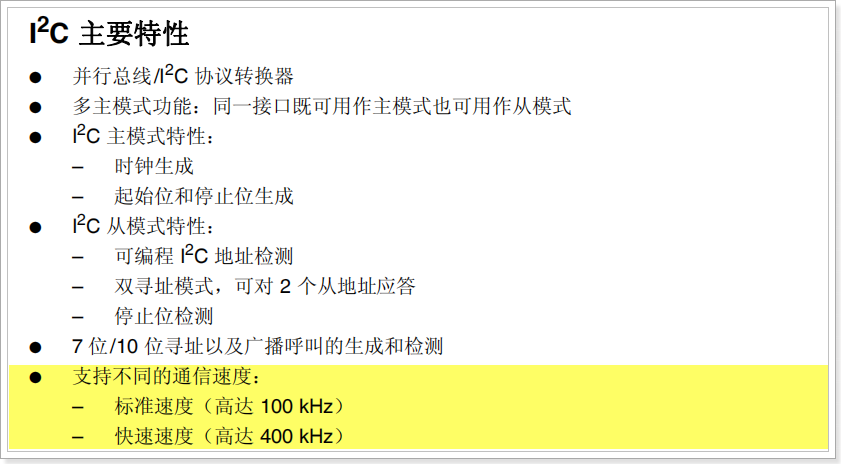

可以看到IIC总线支持不同的通信速率，但是一般常用的标准速率100KHZ，但是有的外围器件可以支持高达400KHZ的通信速率，而由于IIC总线是半双工通信，所以同一时刻只能接收或者发送，也就是说IIC总线一般是为了控制，不适合作为大量数据传输的接口。

• 通信过程

• 时序分析

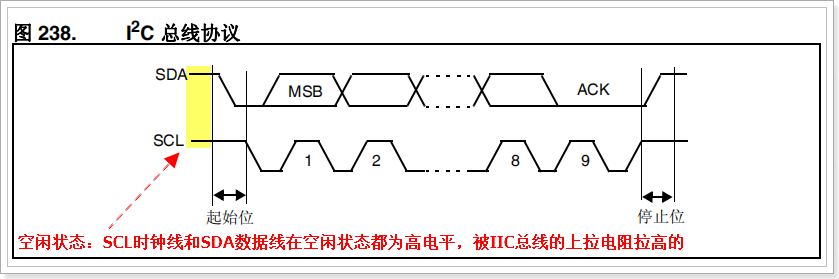

1. 空闲状态

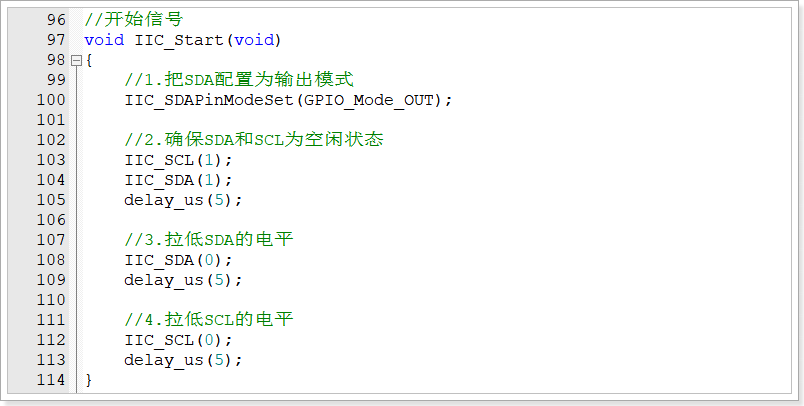

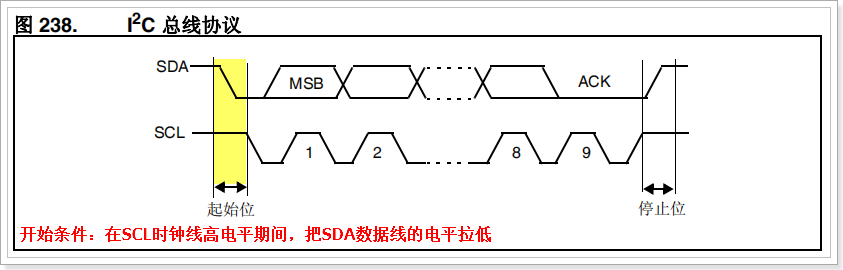

1. 开始条件

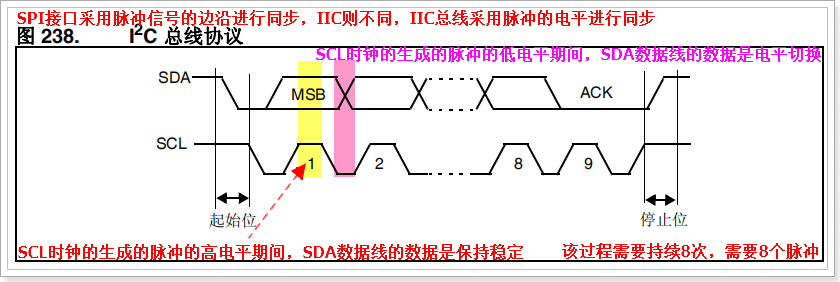

1. 传输数据

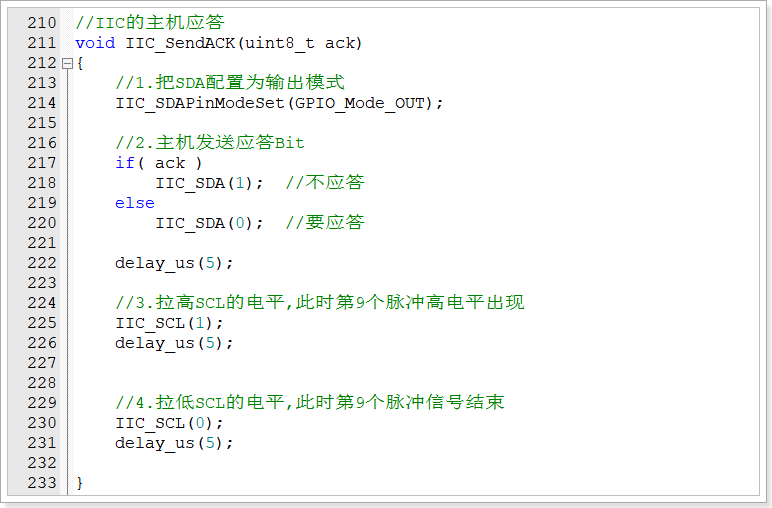

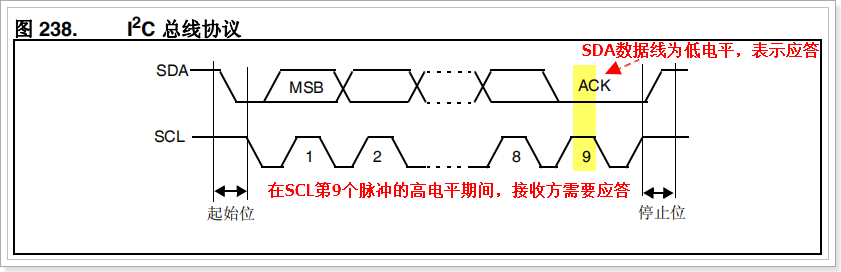

1. 应答条件

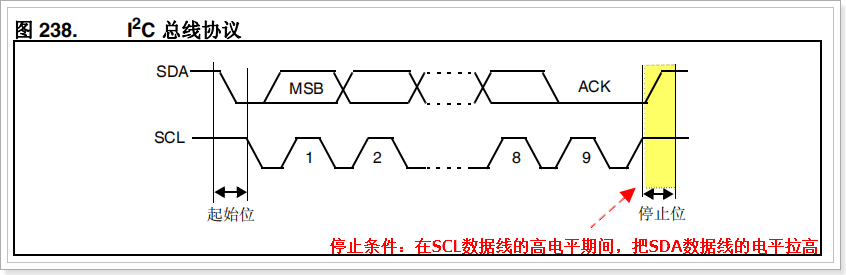

1. 停止条件

• 器件地址

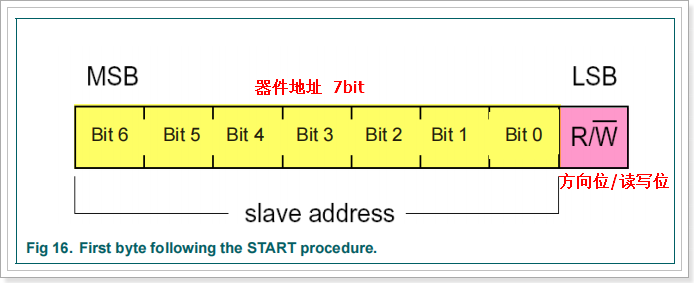

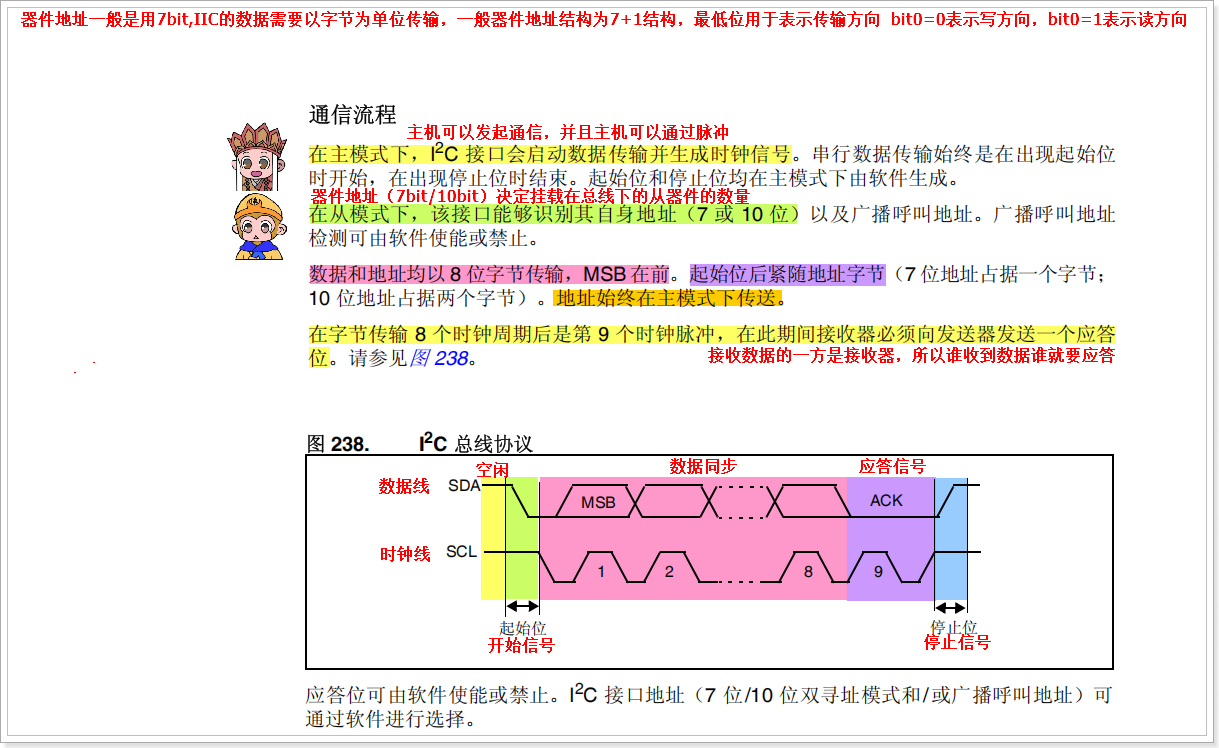

对于IIC接口通信的传感器的数据手册中都会描述器件地址，器件地址一般都是采用7bit实现。

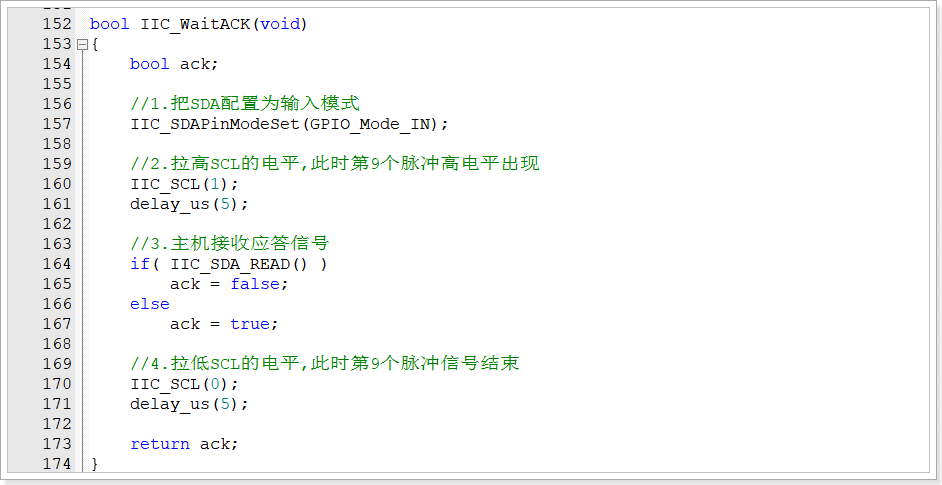

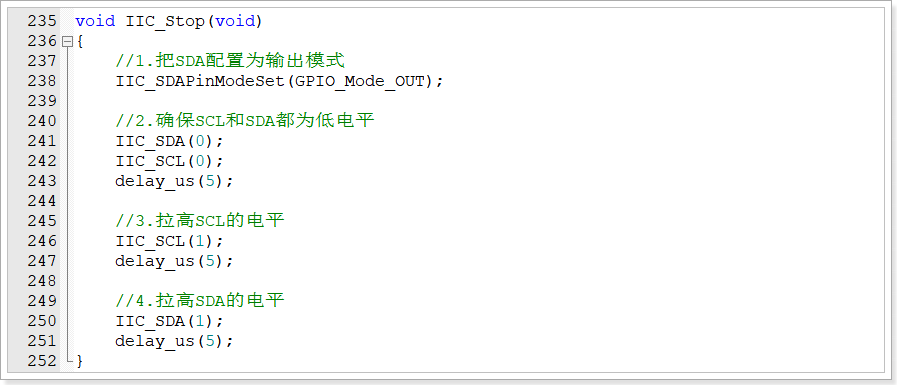

• 时序模拟

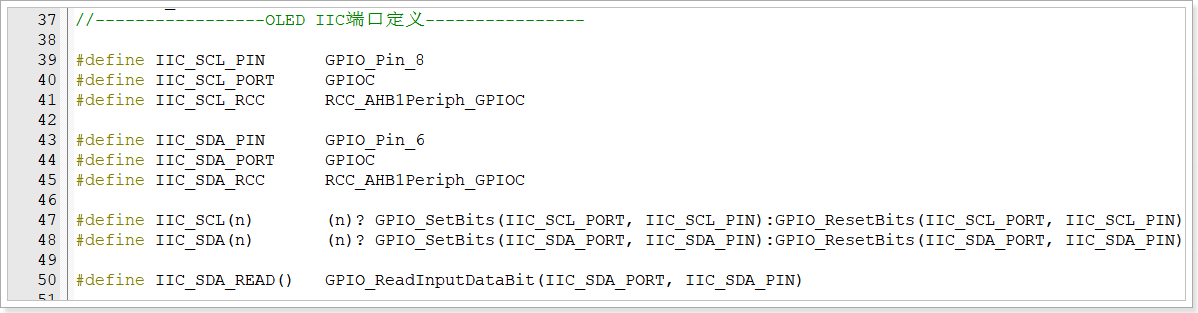

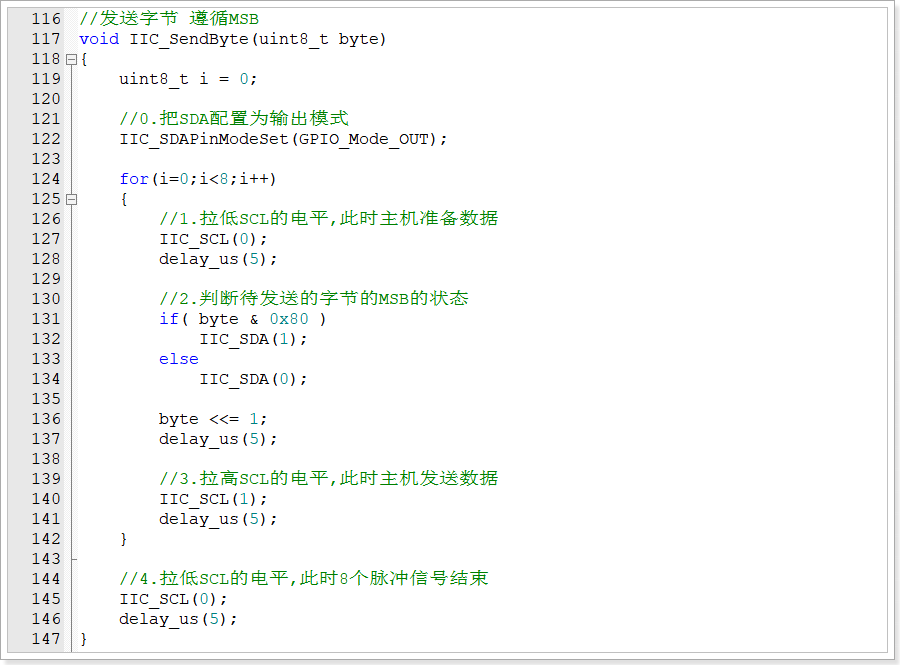

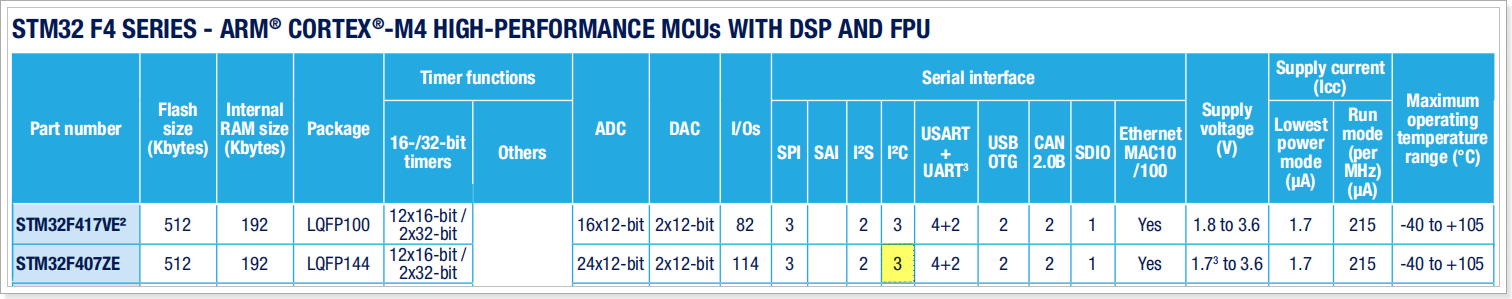

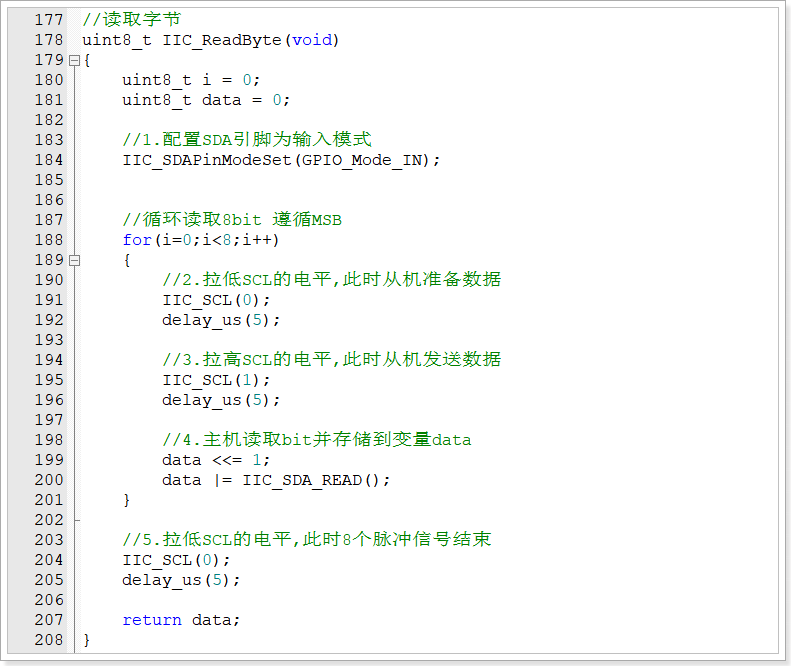

由于MCU内部只有3个硬件IIC接口，所以想要使用IIC接口控制传感器，就必须使用IIC接口对应的引脚，把引脚复用为IIC功能，并且对硬件IIC进行配置和初始化，为了提高可移植性，用户也可以采用IO口模拟IIC时序的方案来控制传感器，该方案不受硬件的限制。

1. OLED屏的原理与应用

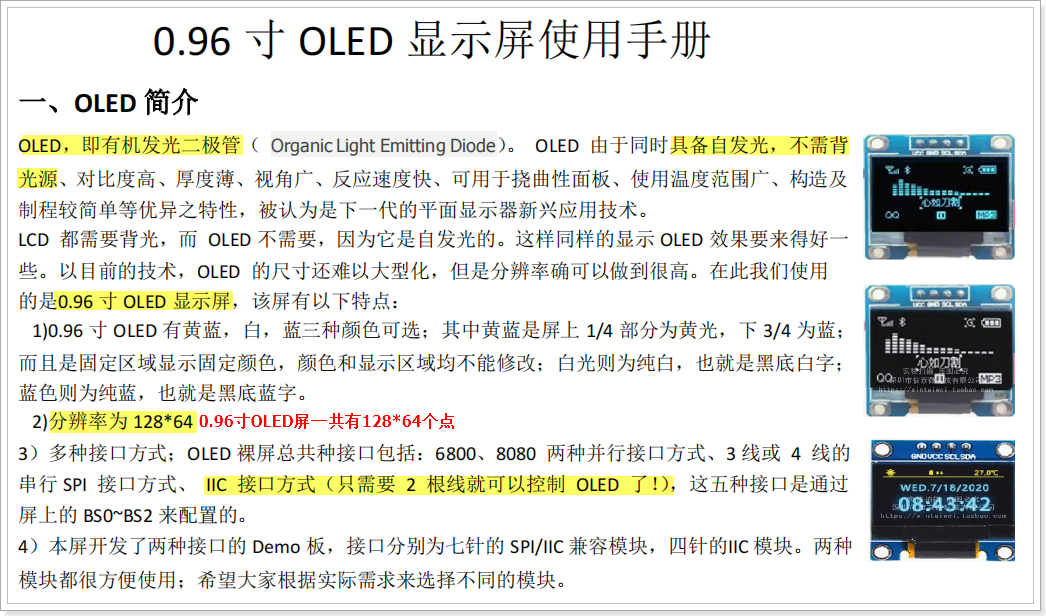

• 基本概念

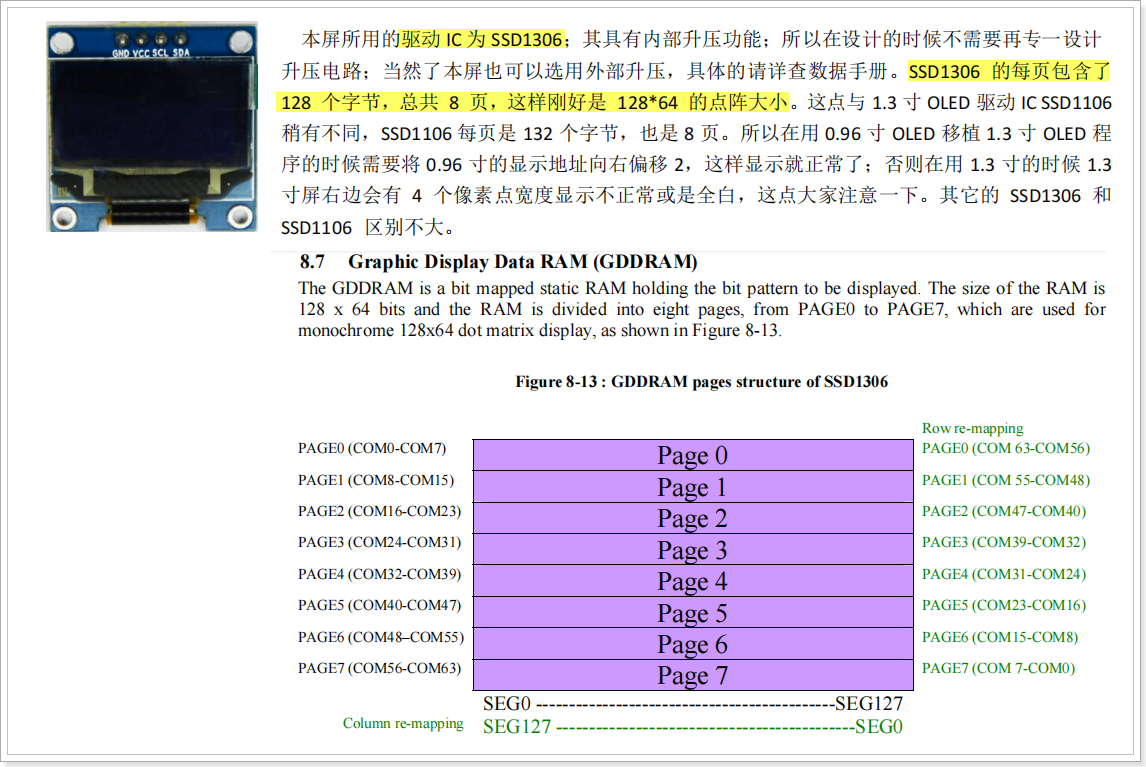

• 驱动芯片

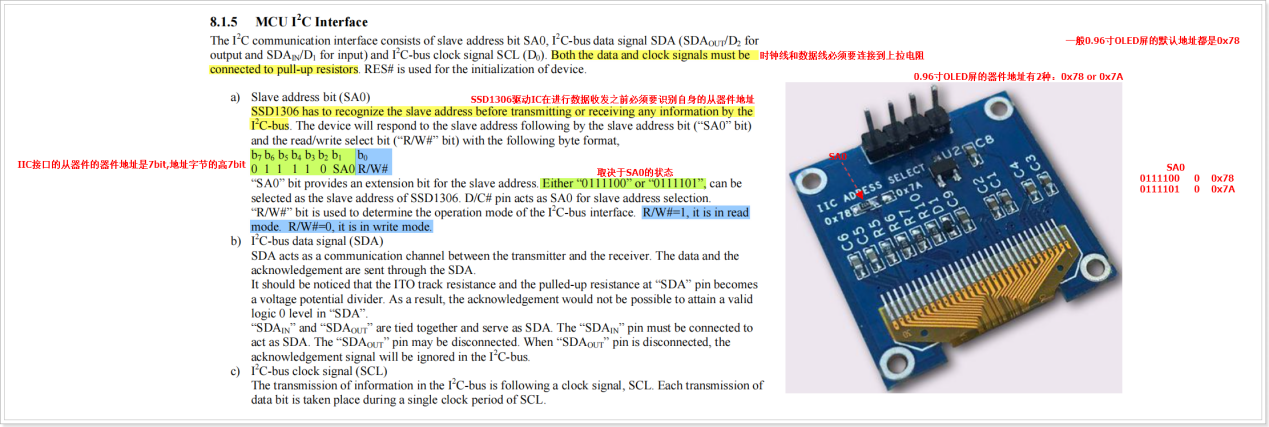

• 器件地址

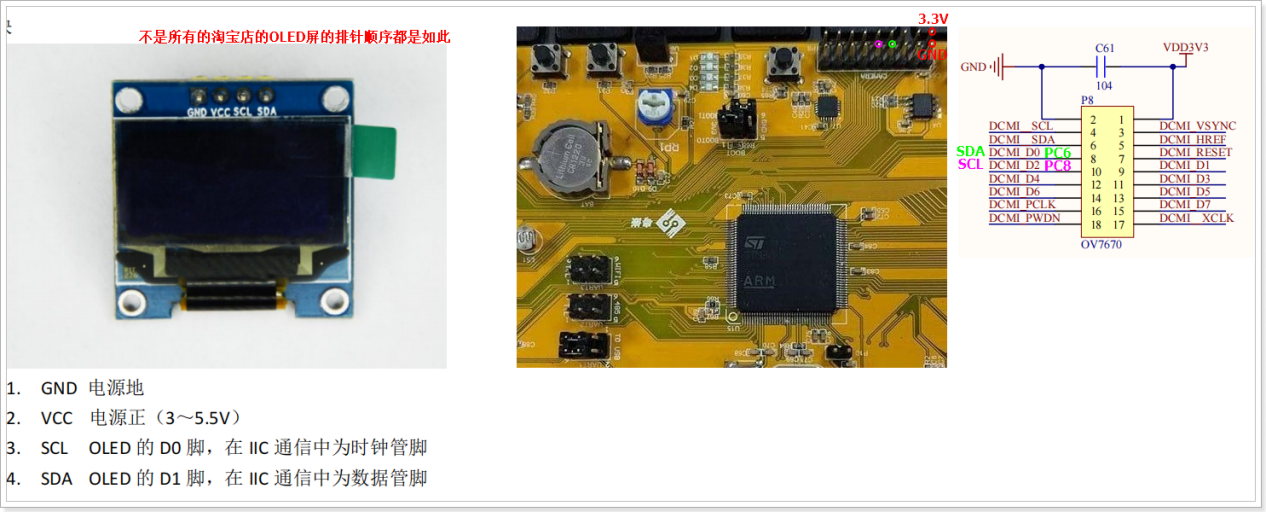

• 硬件接线

• 程序移植

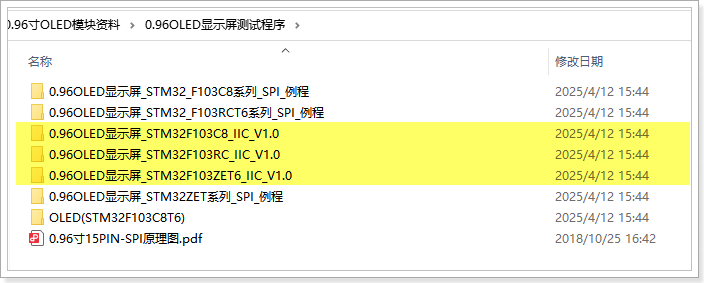

1. 下载源码

1. 分析源码

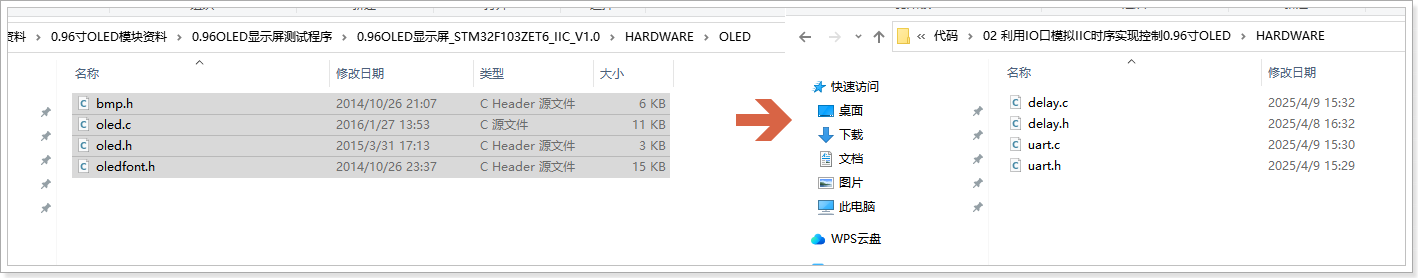

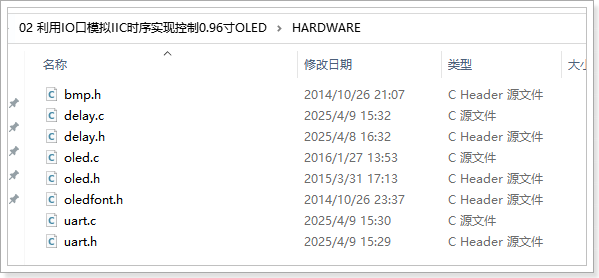

1. 拷贝文件

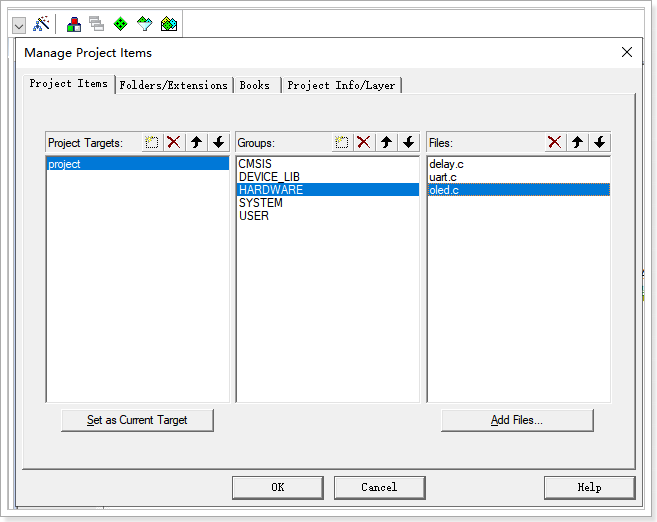

1. 添加文件

1. 修改源码

1. 编译工程

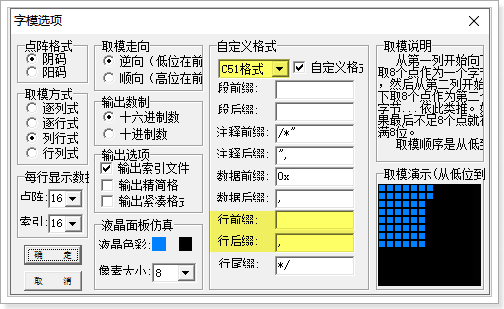

• 取模操作

1. 图片取模

1. 汉字取模

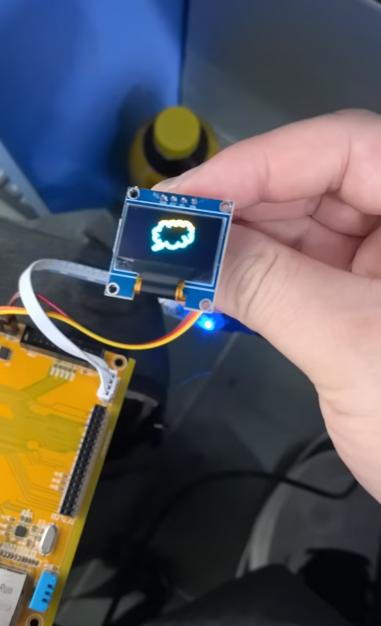

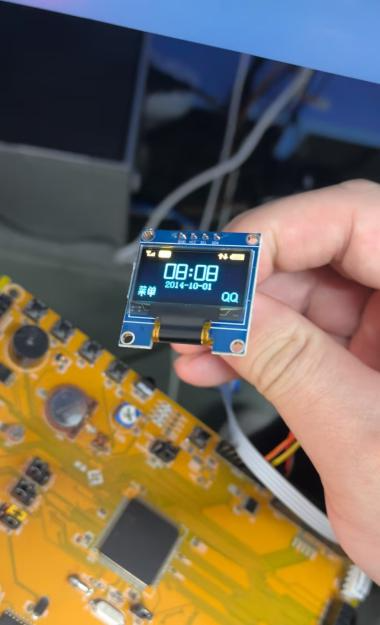

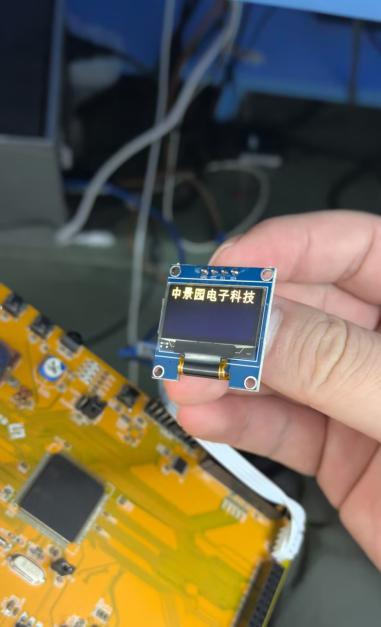

• 验证结果

作业：要求阅读SSD1306的数据手册，独立完成1次OLED屏的程序移植，并把OLED屏的oled.c和oled.h的注释补齐，并阅读数据手册中的命令表，实现屏幕对比度、屏幕亮灭、水平滚动.......
