一 LVS-DR 集群

LVS-DR(Linux Virtual Server Director Server)工作模式,是生产环境中最常用的一种工作模式。

1. LVS-DR 工作原理

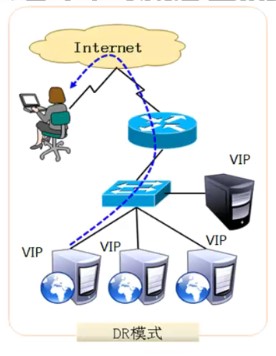

LVS-DR 模式,Director Server 作为群集的访问入口,不作为网关使用,节点 Director Server 与 Real Server 需要在同一个网络中,返回给客户端的数据不需要经过 Director Server。为了响应对整个群集的访问,DirectorServer 与 Real Server 都需要配置 VIP地址,工作原理如图2.1 所示。

2. 数据包流向分析

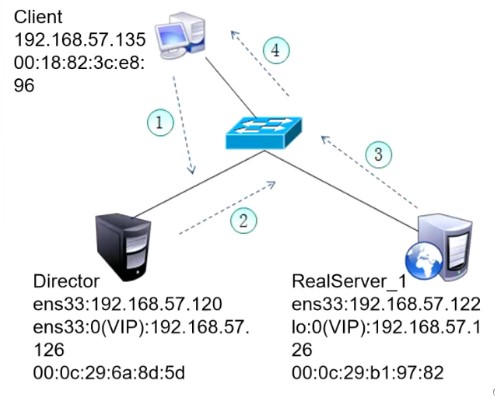

以下为数据包流向分析步骤

|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| (1)客户端发送请求到 Director Server,请求的数据报文(源 IP是CIP,目标 IP 是 VIP) 到达内核空间。 |
| (2) Director Server 和 Real Server 在同一个网络中,数据通过二层数据链 路层来传输。 |
| (3)内核空间判断数据包的目标 IP是本机 VIP,此时 IPVS 比对数据包请求的 服务是否是集群服务,是集群服务就重新封装数据包。修改源 MAC 地址为 Director Server 的 MAC 地址,修改目标 MAC 地址为 Real Server 的 MAC 地 址,源IP地址与目标 IP 地址没有改变,然后将数据包发送给 Real Server。 |
| (4)到达 Real Server 的请求报文的 MAC 地址是自身的MAC 地址,就接收此 报文。数据包重新封装报文(源 IP地址为VIP,目标 IP为CIP),将响应报文 通过 1o 接口传送给物理网卡然后向外发出。 |
| (5)Real Server 直接将响应报文传送到客户端。 |

3. LVS-DR 模式特点

下面是 LVS-DR 模式的特点

|---------------------------------------------------------------------|
| Director Server 和 Real Server 必须在同一个物理网络中。 |
| Real Server 可以使用私有地址,也可以使用公网地址。如果使用公网地址, 可以通过互联网对 RIP 进行直接访问。 |
| 所有的请求报文经由 Director Server,但回复响应报文不能经过 Director Server o |
| Real Server 的网关不允许指向 Director Server IP,即不允许数据包经 过 Director Server。 |
| Real Server 上的 1o 接口配置 VIP 的 IP 地址。 |

二。直接路由模式 （LVS-DR）

1.配置负载调度器

(1)配置虚拟 IP 地址(VIP)

采用虚接口的方式(ens33:0),为网卡ens33绑定VIP地址,以便响应群集访问。配置结果为 ens33 192.168.10.101/24、ens33:0 192.168.10.100/24。

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens33:0
[root@localhost network-scripts]# vim ifcfg-ens33:0
NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168. 10.100
NETMASK=255.255.255.255

[root@localhost network-scripts]# systemctl restart NetworkManager
[root@localhost network-scripts]# ifconfig ens33:0
ens33:0: flags=4163<UP, BROADCAST, RUNNING, MULTICAST> mtu 1500
inet 172. 16. 16. 172 netmask 255. 255. 255. 255 broadcast 172.16. 16. 255
ether 00:0c:29:93:80:05 txqueuelen 1000 (Ethernet)

(2)调整 proc 响应参数

对于 DR 群集模式来说,由于 LVS 负载调度器和各节点需要共用 VIP 地址,应该关闭Linux 内核的重定向参数响应。

[root@localhost ]# vi /etc/sysctl. conf
net. ipv4. conf. all. send_redirects = 0
net. ipv4. conf. default. send_redirects = 0
net. ipv4. conf. ens33. send_redirects = 0

[root@localhost ]# sysctl -p

配置负载分配策略

配置负载分配策略的命令如下:

[root@localhost~]#ipvsadm-C

[root@localhost ]# ipvsadm -A -t 192.168. 10.100:80 -s rr

[root@localhost ]# ipvsadm-a-t 192.168.10.100:80-r 192.168. 10. 102 -g -w 1

[root@localhost~]# ipvsadm-a-t 192.168.10.100:80-r 192.168.10. 103 -g -w 1

root@localhost~]# ipvsadm-save>/etc/sysconfig/ipvsadm//保存策略

[root@localhost ~]# systemctl enable ipvsadm

2.配置节点服务器

使用 DR 模式时,节点服务器也需要配置VIP地址,并调整内核的 ARP响应参数以阻止更新 VIP的 MAC 地址,避免发生冲突。除此以外,Web 服务的配置与 NAT 方式类似。

(1)配置虚拟 IP 地址(VIP)

在每个节点服务器,同样需要具有 VIP地址 192.168.10.100,但此地址仅用作发送 Web 响应数据包的源地址,并不需要监听客户机的访问请求(改由调度器监听并分发)。因此使用虚接口 10:0 来承载 VIP 地址,并为本机添加一条路由记录,将访问VIP的数据限制在本地,以避免通信紊乱。

vip=' 192. 168. 10. 100'

sudo ip addr add $ {vip}/32 dev lo label lo:0

sudo ip route add local $ {vip}/32 dev lo

echo"ip addr add $ {vip} /32 dev lo label 1o:0"| sudo tee -a /etc/rc. local

echo "ip route add local $ {vip}/32 dev lo" | sudo tee -a /etc/rc. local

sudo chmod +x /etc/rc. local

(2)调整 proc 响应参数。

调整 proc 响应参数的命令如下:

[root@localhost ~]# vi /etc/sysctl. conf
net. ipv4. conf.all. arp_ignore = 1
net. ipv4. conf. all. arp_announce = 2
net. ipv4. conf. default. arp_ignore = 1
net. ipv4. conf. default. arp_announce = 2
net. ipv4. conf. lo. arp_ignore = 1
net. ipv4. conf. lo. arp_announce = 2

[root@localhost ~]# sysct1 -p

(3)安装 httpd,创建测试网页

安装 httpd,创建测试网页的命令如下:

[root@localhost ~]# yum -y install httpd

[root@localhost]# mount 192.168.10.104:/opt/wwwroot /var/www/html

[root@localhost~]# vi /var/www/html/index.html

(4)启用 httpd 服务程序

启用 httpd 服务程序的命令如下:

[root@localhost ~]# systemctl start httpd

[root@localhost ~]# systemctl enable httpd

4.测试 LVS 群集

安排多台测试机,从 Internet 中直接访问 http://192.168.10.100/,将能够看到由真实服务器提供的网页内容。如果各节点的网页不同,则不同客户机看到的网页可能也不一样(可以多刷新几次)。

在 LVS 负载调度器中,通过查看节点状态可以观察当前的负载分配情况,对于轮询算法来说,每个节点所获得的连接负载应大致相当。

[root@localhost network-scripts]# ipvsadm -1n

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags



RemoteAddress:Port            Forward Weight ActiveConn InActConn
192.168.10.100:80 rr
-> 192.168.10.102:80        Route            1            1         3


192.168.10.103:80           Route             1            1         4
