在前面的内容中，我们学习了关于碰撞的检测相关，今天我们来看看指定范围的检测，这个检测是什么呢？就是瞬时检测指定空间内的碰撞器对象（无实体碰撞效果），适用于技能攻击、区域触发等场景。

那么被检测的对象需要具备些什么条件呢？被检测对象 必须挂载碰撞器（Collider）（无需 Rigidbody）。

一、关于范围检测的主要API：

1. 盒状范围检测 Physics.OverlapBox

参数相关：

Collider[] Physics.OverlapBox(
    Vector3 center,                 // 盒子中心点（世界坐标）
    Vector3 halfExtents,            // 盒子三边尺寸（半长，非全尺寸）
    Quaternion orientation,         // 盒子旋转角度
    int layerMask = AllLayers,      // 层级掩码（默认所有层）
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

返回值：检测范围内的所有碰撞器组成的数组（无碰撞时返回空数组）

例如：

void CheckAttackRange()
{
    // 在玩家前方1米处创建2x2x2的检测盒
    Vector3 center = transform.position + transform.forward;
    Vector3 size = new Vector3(2, 2, 2);
    int enemyLayer = 1 << LayerMask.NameToLayer("Enemy");

    Collider[] hits = Physics.OverlapBox(
        center,
        size / 2,  // 注意：参数是半长尺寸
        transform.rotation,
        enemyLayer,
        QueryTriggerInteraction.Ignore
    );

    foreach (Collider col in hits)
    {
        Enemy enemy = col.GetComponent<Enemy>();
        if(enemy != null) enemy.TakeDamage(10);
    }

    // 调试绘制

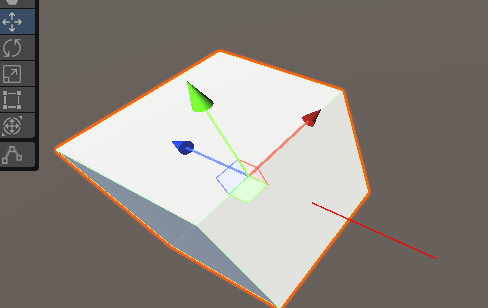

    Debug.DrawLine(transform.position, center, Color.red, 0.5f);
}

实际上你看不到他的检测范围的，你要自己想象。

2. 球形范围检测 Physics.OverlapSphere

参数相关：

Collider[] Physics.OverlapSphere(
    Vector3 position,               // 球心位置（世界坐标）
    float radius,                   // 球体半径
    int layerMask = AllLayers,      // 层级掩码
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

返回值：球体内的所有碰撞器数组

void DetectNearbyItems()
{
    // 检测周围5米内的可收集物品
    int itemLayer = LayerMask.GetMask("Collectibles");
    float detectRadius = 5f;

    Collider[] items = Physics.OverlapSphere(
        transform.position,
        detectRadius,
        itemLayer
    );

    foreach (Collider item in items)
    {
        item.GetComponent<Collectible>().Highlight();
    }

    // 调试绘制
    Gizmos.color = Color.cyan;
    Gizmos.DrawWireSphere(transform.position, detectRadius);
}

这个球形的和上面的一样，就只是参数不同而已，形状不同，效果都是碰撞检测，还有下面的胶囊检测也是如此。

3. 胶囊范围检测 Physics.OverlapCapsule

参数相关：

Collider[] Physics.OverlapCapsule(
    Vector3 point0,                 // 胶囊体底部球心
    Vector3 point1,                 // 胶囊体顶部球心
    float radius,                   // 胶囊半径
    int layerMask = AllLayers,      // 层级掩码
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

例如：

void CheckCharacterHit()
{
    // 检测玩家角色碰撞（高度2米，半径0.5米）
    Vector3 feetPos = transform.position;
    Vector3 headPos = feetPos + Vector3.up * 2;
    float charRadius = 0.5f;
    int playerLayer = LayerMask.GetMask("Player");

    Collider[] hits = Physics.OverlapCapsule(
        feetPos,
        headPos,
        charRadius,
        playerLayer
    );

    if (hits.Length > 0)
    {
        Debug.Log("Player character hit detected!");
    }
}

上面的三个API只是最基本的范围检测，他们还有好兄弟。你不需要将返回值碰撞器数组存下来，可以直接在外部创建一个数组，然后装入这个数组中即可：

4. 盒状检测 NonAlloc 版

int Physics.OverlapBoxNonAlloc(
    Vector3 center,                 // 盒子中心点
    Vector3 halfExtents,            // 盒子半尺寸（长/宽/高各一半）
    Collider[] results,             // 结果存储数组（预分配）
    Quaternion orientation = Quaternion.identity, // 旋转角度
    int layerMask = AllLayers,      // 层级掩码
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

返回值：实际检测到的碰撞器数量（非数组长度）

5. 球形检测 NonAlloc 版

int Physics.OverlapSphereNonAlloc(
    Vector3 position,               // 球心位置
    float radius,                   // 球体半径
    Collider[] results,             // 结果存储数组
    int layerMask = AllLayers,      // 层级掩码
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

返回值：实际检测到的碰撞器数量

6. 胶囊检测 NonAlloc 版

int Physics.OverlapCapsuleNonAlloc(
    Vector3 point0,                 // 胶囊底部球心
    Vector3 point1,                 // 胶囊顶部球心
    float radius,                   // 胶囊半径
    Collider[] results,             // 结果存储数组
    int layerMask = AllLayers,      // 层级掩码
    QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal
)

返回值：实际检测到的碰撞器数量

使用手段都是和前三个差不多的

NonAlloc 方法核心优势

特性	基础方法 (OverlapX)	NonAlloc 方法 (OverlapXNonAlloc)
内存分配	每次调用创建新数组	使用预分配数组，无GC开销
性能影响	高频调用导致GC压力	零内存分配，性能稳定
使用场景	低频/单次检测	高频检测（如Update中）
返回值	Collider\[\] 数组	int (实际检测数量)

二、关于API中的两个重点参数

QueryTriggerInteraction 参数详解

QueryTriggerInteraction queryTriggerInteraction = QueryTriggerInteraction.UseGlobal 是 Unity 物理检测 API 中的一个重要参数，用于控制物理检测如何处理触发器(Trigger)。实际上一般默认的就OK

这个参数决定了在物理检测（如范围检测、射线检测等）中是否应该包括触发器碰撞器：

1. 控制检测行为：指定是否将触发器视为有效的碰撞对象

2. 避免意外结果：防止触发器干扰正常的物理检测逻辑

3. 灵活配置：可以覆盖项目的全局设置

1. QueryTriggerInteraction.UseGlobal

行为：使用项目的全局物理设置

说明：检测行为取决于 "Edit > Project Settings > Physics" 中的 "Queries Hit Triggers" 设置

推荐场景：

希望检测行为与项目全局设置保持一致时

不特别关注触发器处理方式时

2. QueryTriggerInteraction.Collide

行为：包含触发器在检测结果中

说明：无论项目全局设置如何，本次检测都会将触发器视为有效碰撞体

推荐场景：

需要检测区域触发器时（如进入安全区、收集区域）

需要响应触发器事件时

3. QueryTriggerInteraction.Ignore

行为：忽略所有触发器

说明：无论项目全局设置如何，本次检测都会跳过所有触发器

推荐场景：

只关心实体碰撞时（如攻击检测、物理碰撞）

避免触发器干扰检测结果时

示例：不同参数的效果

注： ：这种写法叫做可选参数。

// 检测所有碰撞体（包括普通碰撞器和触发器）
Collider[] allHits = Physics.OverlapSphere(
    position: transform.position,
    radius: 5f,
    layerMask: LayerMask.GetMask("Enemy", "Trap", "SafeZone"),
    queryTriggerInteraction: QueryTriggerInteraction.Collide
);
// 结果：包含敌人、陷阱区域、安全区

// 只检测实体碰撞体（忽略所有触发器）
Collider[] physicalHits = Physics.OverlapSphere(
    position: transform.position,
    radius: 5f,
    layerMask: LayerMask.GetMask("Enemy", "Trap", "SafeZone"),
    queryTriggerInteraction: QueryTriggerInteraction.Ignore
);
// 结果：只包含敌人（陷阱区域和安全区是触发器，被忽略）

// 使用全局设置检测
Collider[] globalSettingHits = Physics.OverlapSphere(
    position: transform.position,
    radius: 5f,
    layerMask: LayerMask.GetMask("Enemy", "Trap", "SafeZone"),
    queryTriggerInteraction: QueryTriggerInteraction.UseGlobal
);
// 结果：取决于项目设置中的"Queries Hit Triggers"选项

LayerMask 在范围检测中的深度解析

LayerMask 核心概念

1. 层级系统基础

Unity 提供 32 个层级（0-31）

每个游戏对象分配到一个层级

层级用于逻辑分组（如：玩家、敌人、环境、UI等）

2. LayerMask 本质

32 位位掩码（bitmask）

每个位对应一个层级（1=包含，0=排除）

示例：00000000 00000000 00000000 00000101 表示包含第0层和第2层

可以在这里进行创建层级

通过代码来获取层级：

// 单层级
int enemyLayer = LayerMask.NameToLayer("Enemy");
LayerMask enemyMask = 1 << enemyLayer;

// 多层级组合
LayerMask enemyAndObstacleMask =
    (1 << LayerMask.NameToLayer("Enemy")) |
    (1 << LayerMask.NameToLayer("Obstacle"));

// 排除特定层
LayerMask allExceptUI = ~(1 << LayerMask.NameToLayer("UI"));

//或者
// 包含多个层级
LayerMask mask = LayerMask.GetMask("Enemy", "Projectile", "Destructible");

// 等效于：
// (1 << LayerMask.NameToLayer("Enemy")) |
// (1 << LayerMask.NameToLayer("Projectile")) |
// (1 << LayerMask.NameToLayer("Destructible"))

接下来咱们讲讲为什么它会这么进行设计，和如何进行层级的选择，合并，排除。

因为位运算很快，而且非常的适合做状态合并与排除。你只需要将对应位置的数置0即排除，置1就合并了。利用，位与，位或进行操作。

层级选择：精准定位目标层

基础选择方法

// 选择单个层级
LayerMask enemyMask = 1 << LayerMask.NameToLayer("Enemy");

// 选择多个层级
LayerMask combatMask = (1 << LayerMask.NameToLayer("Enemy")) |
                     (1 << LayerMask.NameToLayer("Boss"));

高级选择方式

// 使用 GetMask 更简洁
LayerMask environmentMask = LayerMask.GetMask("Ground", "Water", "Wall");

层级合并：组合检测

基本合并技巧

// 创建基础掩码
LayerMask baseMask = LayerMask.GetMask("Player", "Enemy");

// 动态添加层级
void AddLayerToMask(ref LayerMask mask, string layerName)
{
    int layer = LayerMask.NameToLayer(layerName);
    if (layer != -1)
    {
        mask |= (1 << layer);  // 按位或操作
    }
}

// 使用
AddLayerToMask(ref baseMask, "Projectile");

多掩码组合

// 定义不同类别的掩码
LayerMask characterMask = LayerMask.GetMask("Player", "NPC", "Enemy");
LayerMask environmentMask = LayerMask.GetMask("Ground", "Wall", "Water");
LayerMask interactableMask = LayerMask.GetMask("Chest", "Door", "Lever");

// 组合掩码
LayerMask fullDetectionMask = characterMask | environmentMask | interactableMask;

层级排除：精准过滤

// 所有层
LayerMask allLayers = ~0; // 或 Physics.AllLayers

// 排除 UI 层
int uiLayer = LayerMask.NameToLayer("UI");
LayerMask noUIMask = allLayers & ~(1 << uiLayer);

// 排除多个层
int ignoreLayer1 = LayerMask.NameToLayer("IgnoreRaycast");
int ignoreLayer2 = LayerMask.NameToLayer("Water");
LayerMask filteredMask = allLayers & ~((1 << ignoreLayer1) | (1 << ignoreLayer2));

假设你要排除的层级：00000000 00000000 00000000 00001001

取反后 11111111 11111111 11111111 11110110

全层级 11111111 11111111 11111111 11111111

相与后，便排除了指定层级

常见错误：

1. 层名拼写错误（静默失败）

// 错误：层名拼错无提示
LayerMask mask = 1 << LayerMask.NameToLayer("Enemi"); // 返回 -1

// 解决方案：验证层名
int GetLayerSafe(string layerName)
{
    int layer = LayerMask.NameToLayer(layerName);
    if (layer == -1)
    {
        Debug.LogError($"Layer '{layerName}' does not exist!");
        return 0; // 默认层
    }
    return layer;
}

2. 位运算优先级错误

// 错误：运算优先级问题
LayerMask wrongMask = 1 << 8 | 1 << 9; // 实际是 (1 << 8) | (9)!

// 正确：使用括号明确优先级
LayerMask correctMask = (1 << 8) | (1 << 9);

3. 掩码值为0（不检测任何层）

// 常见于动态构建掩码失败
LayerMask emptyMask = 0; // 不检测任何层

// 防护：添加默认层
if (mask == 0)
{
    mask = 1 << 0; // 至少包含默认层
    Debug.LogWarning("Empty layer mask, using default layer");
}

4. 混淆层索引和掩码值 这个最常见

// 错误：传入层索引而非掩码
int enemyLayer = LayerMask.NameToLayer("Enemy");
Physics.Raycast(..., enemyLayer); // 应该传入 1 << enemyLayer

// 正确：始终使用位掩码
Physics.Raycast(..., 1 << enemyLayer);

三、总结

基本范围检测函数

​函数名​	​返回值​	​核心功能​
Physics.OverlapBox	Collider[]	检测盒状区域内的碰撞器
Physics.OverlapSphere	Collider[]	检测球形区域内的碰撞器
Physics.OverlapCapsule	Collider[]	检测胶囊区域内的碰撞器

高效 NonAlloc 版本

​函数名​	​返回值​	​核心优势​
Physics.OverlapBoxNonAlloc	int	零GC分配，适合高频调用
Physics.OverlapSphereNonAlloc	int	预分配数组，性能稳定
Physics.OverlapCapsuleNonAlloc	int	返回实际碰撞数量而非数组

---

关键参数详解表

通用参数（所有检测函数）

​参数名​	​类型​	​说明​
layerMask	int	层级掩码（位运算值），决定检测哪些层
queryTriggerInteraction	enum	触发器处理方式： UseGlobal-用项目设置 Collide-包含触发器 Ignore-忽略触发器

盒状检测特有参数

​参数名​	​类型​	​说明​	​注意事项​
center	Vector3	盒子中心点（世界坐标）
halfExtents	Vector3	三边尺寸的一半​（非全尺寸）	例：2x2x2盒子需传入(1,1,1)
orientation	Quaternion	盒子的旋转角度	默认Quaternion.identity

球形检测特有参数

​参数名​	​类型​	​说明​
position	Vector3	球心位置（世界坐标）
radius	float	球体半径

胶囊检测特有参数

​参数名​	​类型​	​说明​
point0	Vector3	胶囊底部球心（世界坐标）
point1	Vector3	胶囊顶部球心（世界坐标）
radius	float	胶囊半径

NonAlloc 版本特有参数

​参数名​	​类型​	​说明​
results	Collider[]	预分配的碰撞器数组（避免GC分配）

---

LayerMask 操作指南

​操作类型​	​代码示例​	​说明​
单层选择	1 << LayerMask.NameToLayer("Enemy")	位左移构建掩码
多层合并	LayerMask.GetMask("Enemy", "Boss")	官方推荐的多层获取方式
动态添加层	`mask	= (1 << LayerMask.NameToLayer("Projectile"))`
排除特定层	LayerMask filteredMask = ~0 & ~(1 << LayerMask.NameToLayer("UI"))	取反+位与实现层排除
所有层	Physics.AllLayers 或 ~0	32位全1掩码

---

高频错误及解决方案

​错误类型​	​错误示例​	​正确写法​	​解决方案​
层名拼写错误	NameToLayer("Enemi")	验证层名是否存在	添加层名检查逻辑
位运算优先级错误	`1 << 8	1 << 9`	`(1 << 8)
空掩码	LayerMask mask = 0	添加默认层兜底	mask = mask==0 ? 1<<0 : mask
混淆层索引与掩码	Physics.Raycast(..., enemyLayer)	Physics.Raycast(..., 1<<enemyLayer)	始终使用位掩码格式
盒状尺寸参数错误	OverlapBox(center, fullSize, ...)	OverlapBox(center, fullSize/2, ...)	牢记用半长尺寸
