蓝牙是一种短距的无线通讯技术，可实现固定设备、移动设备之间的数据交换，下图是一个蓝牙应用的分层架构，Application部分则是我们需要实现的内容，Protocol stack和Radio部分都由芯片原厂封装起来了，我们可以直接使用。那为什么我们还需要了解这个架构图呢？因为我们实现应用的时候，需要根据不同层传递给我们的消息做业务处理，例如广播事件、连接事件、通信数据等等。
如上图所述，要实现一个BLE应用，首先需要一个支持BLE射频的芯片，然后还需要提供一个与此芯片配套的BLE协议栈，最后在协议栈上开发自己的应用。可以看出BLE协议栈是连接芯片和应用的桥梁，是实现整个BLE应用的关键。那BLE协议栈具体包含哪些功能呢？简单来说，BLE协议栈主要用来对你的应用数据进行层层封包，以生成一个满足BLE协议的空中数据包，也就是说，把应用数据包裹在一系列的帧头（header）和帧尾（tail）中。具体来说，BLE协议栈主要由如下几部分组成：
PHY层（Physical layer物理层）。
PHY层用来指定BLE所用的无线频段，调制解调方式和方法等。PHY层做得好不好，直接决定整个BLE芯片的功耗，灵敏度以及selectivity等射频指标。
LL层（Link Layer链路层）。
LL层是整个BLE协议栈的核心，也是BLE协议栈的难点和重点。像Nordic的BLE协议栈能同时支持20个link（连接），就是LL层的功劳。LL层要做的事情非常多，比如具体选择哪个射频通道进行通信，怎么识别空中数据包，具体在哪个时间点把数据包发送出去，怎么保证数据的完整性，ACK如何接收，如何进行重传，以及如何对链路进行管理和控制等等。LL层只负责把数据发出去或者收回来，对数据进行怎样的解析则交给上面的GAP或者ATT。
HCI（Host controller interface）。
HCI是可选的，HCI主要用于2颗芯片实现BLE协议栈的场合，用来规范两者之间的通信协议和通信命令等。
GAP层（Generic access profile）。
GAP是对LL层payload（有效数据包）如何进行解析的两种方式中的一种，而且是最简单的那一种。GAP简单的对LL payload进行一些规范和定义，因此GAP能实现的功能极其有限。GAP目前主要用来进行广播，扫描和发起连接等。
L2CAP层（Logic link control and adaptation protocol）。
L2CAP对LL进行了一次简单封装，LL只关心传输的数据本身，L2CAP就要区分是加密通道还是普通通道，同时还要对连接间隔进行管理。
SMP（Secure manager protocol）。
SMP用来管理BLE连接的加密和安全的，如何保证连接的安全性，同时不影响用户的体验，这些都是SMP要考虑的工作。
ATT（Attribute protocol）。
简单来说，ATT层用来定义用户命令及命令操作的数据，比如读取某个数据或者写某个数据。BLE协议栈中，开发者接触最多的就是ATT。BLE引入了attribute概念，用来描述一条一条的数据。Attribute除了定义数据，同时定义该数据可以使用的ATT命令，因此这一层被称为ATT层。
GATT（Generic attribute profile ）。
GATT用来规范attribute中的数据内容，并运用group（分组）的概念对attribute进行分类管理。没有GATT，BLE协议栈也能跑，但互联互通就会出问题，也正是因为有了GATT和各种各样的应用profile，BLE摆脱了ZigBee等无线协议的兼容性困境，成了出货量最大的2.4G无线通信产品。我们着重了解下GAP层和GATT层：
GAP****层 - 通用访问规范
GAP 层的全称为通用访问规范 (Generic Access Profile, GAP)，定义了 Bluetooth LE 设备之间的连接行为以及设备在连接中所扮演的角色。

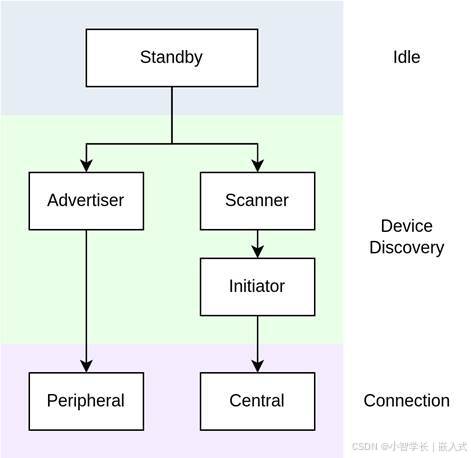

GAP 中共定义了三种设备的连接状态以及五种不同的设备角色，如下
- 空闲 (Idle)
- 此时设备无角色，处于就绪状态 (Standby)
- 设备发现 (Device Discovery)
- 广播者 (Advertiser)
- 扫描者 (Scanner)
- 连接发起者 (Initiator)
- 连接 (Connection)
- 外围设备 (Peripheral)
- 中央设备 (Central)
GATT/ATT****层 - 数据表示与交换
GATT/ATT 层定义了进入连接状态后，设备之间的数据交换方式，包括数据的表示与交换过程。
ATT****层
ATT 的全称是属性协议 (Attribute Protocol, ATT)，定义了一种称为**属性 (Attribute)** 的基本数据结构，以及基于服务器/客户端架构的数据访问方式。
简单来说，数据以属性的形式存储在服务器上，等待客户端的访问。以智能开关为例，开关量作为数据，以属性的形式存储在智能开关内的蓝牙芯片（服务器）中，此时用户可以通过手机（客户端）访问智能开关蓝牙芯片（服务器）上存放的开关量属性，获取当前的开关状态（读访问），或控制开关的闭合与断开（写访问）。
属性这一数据结构一般由以下三部分构成
- 句柄 (Handle)
- 类型 (Type)
- 值 (Value)
- 访问权限 (Permissions)
在协议栈实现中，属性一般被放在称为**属性表 (Attribute Table)** 的结构体数组中管理。一个属性在这张表中的索引，就是属性的句柄，常为一无符号整型。
属性的类型由 UUID 表示，可以分为 16 位、32 位与 128 位 UUID 三类。 16 位 UUID 由蓝牙技术联盟 (Bluetooth Special Interest Group, Bluetooth SIG) 统一定义，可以在其公开发布的 Assigned Numbers 文件中查询；其他两种长度的 UUID 用于表示厂商自定义的属性类型，其中 128 位 UUID 较为常用。
GATT****层
GATT 的全称是通用属性规范 (Generic Attribute Profile)，在 ATT 的基础上，定义了以下三个概念
- 特征数据 (Characteristic)
- 服务 (Service)
- 规范 (Profile)

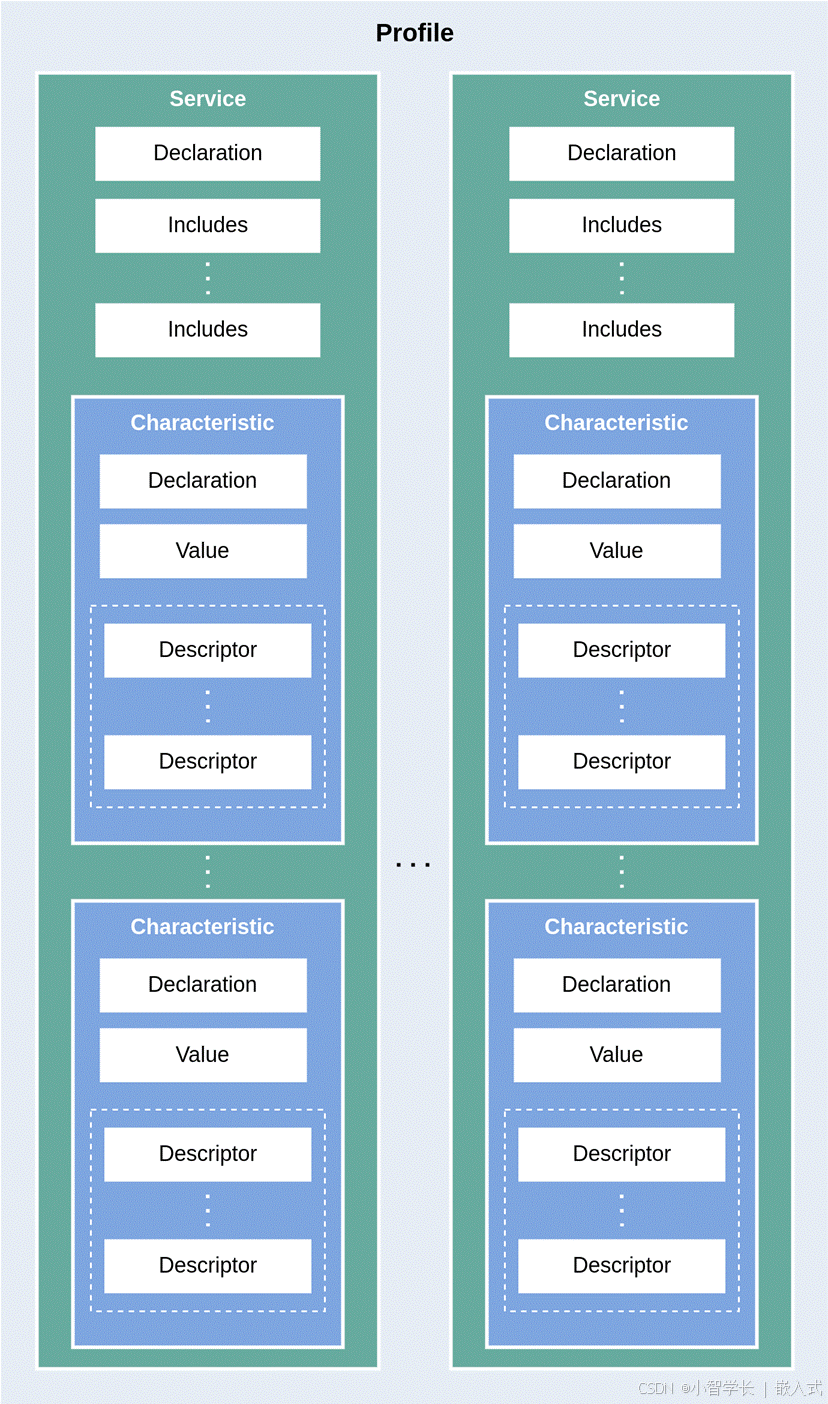

这三个概念之间的层次关系如下图所示
GATT 中的层次关系
特征数据和服务都是以属性为基本数据结构的复合数据结构。一个特征数据往往由两个以上的属性描述，包括
- 特征数据声明属性 (Characteristic Declaration Attribute)
- 特征数据值属性 (Characteristic Value Attribute)
除此以外，特征数据中还可能包含若干可选的描述符属性 (Characteristic Descriptor Attribute)。
一个服务本身也由一个属性进行描述，称为服务声明属性 (Service Declaration Attribute)。一个服务中可以存在一个或多个特征数据，它们之间体现为从属关系。另外，一个服务可以通过 Include 机制引用另一个服务，复用其特性定义，避免如设备名称、制造商信息等相同特性的重复定义。
规范是一个预定义的服务集合，实现了某规范中所定义的所有服务的设备即满足该规范。例如 Heart Rate Profile 规范由 Heart Rate Service 和 Device Information Service 两个服务组成，那么可以称实现了 Heart Rate Service 和 Device Information Service 服务的设备符合 Heart Rate Profile 规范。
广义上，我们可以称所有存储并管理特征数据的设备为 GATT 服务器，称所有访问 GATT 服务器以访问特征数据的设备为 GATT 客户端。
IDF****蓝牙协议栈说明
我们了解了BLE分层架构后，前面我们说到，除了APP层，其它层都是芯片原厂已经实现了，但更准确来说是，芯片原厂仅仅是把第三方蓝牙协议栈，移植到芯片中，让它能够跑起来，所以无论是哪个芯片，用的蓝牙协议栈来来去去都是那么几个，因为一般芯片厂家也不会去自己写一个蓝牙协议栈。

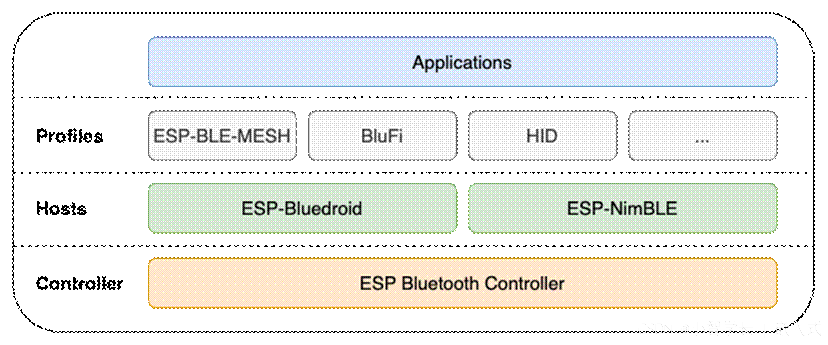

ESP-IDF 目前支持两个主机堆栈，Bluedroid（默认） 和 Apache NimBLE 。
Bluedroid
Bluedroid 是谷歌开发的开源蓝牙协议栈，最初是为 Android 系统设计的，后来被移植到了 ESP-IDF中，使得基于 ESP 芯片的设备也能使用该协议栈实现蓝牙功能。
该堆栈支持传统蓝牙(BR/EDR)和低功耗蓝牙(BLE)。如果是传统蓝牙(BR/EDR)有需求，则必须使用该堆栈
Apache NimBLE
Apache NimBLE 是由 Apache Software Foundation 管理的开源项目，它是从 Mynewt 操作系统中的蓝牙协议栈发展而来的，专门为资源受限的嵌入式设备设计。
仅支持低功耗蓝牙。如果仅仅是对BLE有使用需求，建议选择该协议栈，因为该协议栈代码占用和运行时对内存的需求都会低一些。
课程主要对bluedroid接口进行讲解，对于用户来说底层逻辑都是一样的，API有差异而已。
ESP32S3的蓝牙功能特别丰富，所有的例程都在esp-idf/examples/bluetooth/bluedroid下方
- ble contains BLE examples
- ble_50 contains BLE 5.0 examples
- classic_bt contains Classic BT examples
- coex contains Classic BT and BLE coex examples
下方的工程，首先需要启动蓝牙组件，Bluetooth在menuconfig默认是没选上的。

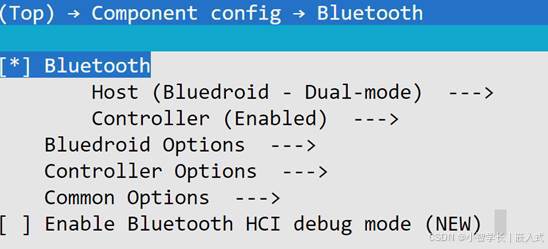

(Top) → Component config → Bluetooth
Espressif IoT Development Framework Configuration
[*] Bluetooth
Host (Bluedroid - Dual-mode) --->
Controller (Enabled) --->
Bluedroid Options --->
Controller Options --->
Common Options --->
[ ] Enable Bluetooth HCI debug mode (NEW)

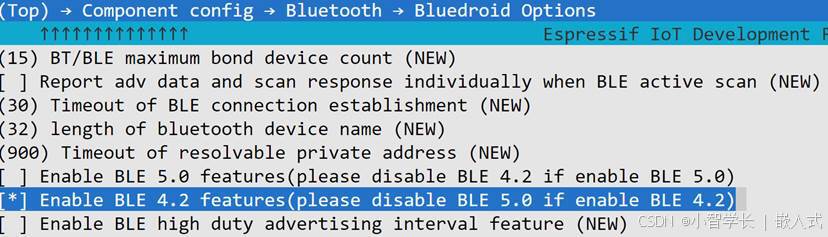

课程文档演示的是BLE4.2功能，所以需要开启BLE4.2协议栈
(Top) → Component config → Bluetooth → Bluedroid Options
↑↑↑↑↑↑↑↑↑↑↑↑↑↑
[ ] Use dynamic memory allocation in BT/BLE stack
[ ] BLE queue congestion check
(15) BT/BLE maximum bond device count
[ ] Report adv data and scan response individually when BLE active scan
(30) Timeout of BLE connection establishment
(32) length of bluetooth device name
(900) Timeout of resolvable private address
[ ] Enable BLE 5.0 features(please disable BLE 4.2 if enable BLE 5.0)
[*] Enable BLE 4.2 features(please disable BLE 5.0 if enable BLE 4.2)
ibeacon****广播
什么是ibeacon？
"iBeacon 是苹果公司2013年9月发布的移动设备用OS（iOS7）上配备的新功能。其工作方式是，配备有低功耗蓝牙（BLE）通信功能的设备使用BLE技术向周围发送自己特有的ID，接收到该ID的应用软件会根据该ID采取一些行动。比如，在店铺里设置iBeacon通信模块的话，便可让iPhone和iPad上运行一资讯告知服务器，或者由服务器向顾客发送折扣券及进店积分。此外，还可以在家电发生故障或停止工作时使用iBeacon向应用软件发送资讯。"以上来自百度百科。实际上ibeacon的本质就是一个蓝牙广播设备，不停的向外广播数据，因为是广播每个想接收这个数据的人都可以收到。官方例程位于"esp-idf/examples/bluetooth/bluedroid/ble/ble_ibeacon"
我们可以通过"idf.py menuconfig"进行配置来选择代码工作在发送模式还是接收模式。
此文主要分析ibeacon发送流程，因此选择发送模式。
蓝牙控制器初始化
/* 1. 定义一个默认配置*/
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
/* 2. 根据配置初始化蓝牙控制器*/
esp_bt_controller_init(&bt_cfg);
/* 3. 将蓝牙控制器设置为ble模式*/
esp_bt_controller_enable(ESP_BT_MODE_BLE);ble 蓝牙初始化一般分成三个部分：
-
定义一个蓝牙控制器的配置结构体bt_cfg让它等于默认配置，默认配置乐鑫已经帮我定义好了，基本上不用我们自己去修改。
-
esp_bt_controller_init() 按照ble_cfg 创建任务.
-
esp_err_t esp_bt_controller_enable(esp_bt_mode_t mode); 使能蓝牙的模式，
typedef enum {
ESP_BT_MODE_IDLE = 0x00, /*!< Bluetooth is not running /
ESP_BT_MODE_BLE = 0x01, /!< 低功耗蓝牙模式 /
ESP_BT_MODE_CLASSIC_BT = 0x02, /!< 传统蓝牙模式e /
ESP_BT_MODE_BTDM = 0x03, /!< 双模，同时支持低功耗和传统蓝牙 */
} esp_bt_mode_t;
ibeacon 初始化
void ble_ibeacon_init(void){
//初始化蓝牙协议栈
esp_bluedroid_init();
//使能蓝牙协议栈
esp_bluedroid_enable();
//注册gap 的回调函数
ble_ibeacon_appRegister();
}在ibeacon 初始化阶段我们只需关注ble_ibeacon_appRegister() 函数即可，因为在这个函数内部注册了ble_gap 回调函数.
void ble_ibeacon_appRegister(void)
{
esp_err_t status;
ESP_LOGI(DEMO_TAG, "register callback");
//register the scan callback function to the gap module
if ((status = esp_ble_gap_register_callback(esp_gap_cb)) != ESP_OK) {
ESP_LOGE(DEMO_TAG, "gap register error: %s", esp_err_to_name(status));
return;
}
}前面已经介绍了，如果两个设备的连接过程就是通过GAP实现的，那两个蓝牙设备是如何实现连接的那？根据前面GAP的介绍，两个设备连接必须是一个设备作为广播者不停的发送广播数据，而另外一个设备作为观察者不停的扫描，直到成功的扫描到了广播信号，两个设备开始建立连接。
之前介绍过了ibeacon就是通过广播发送数据，所以它自然需要使用到GAP。
beacon 配置
乐鑫根据ibeacon协议 定义了一个结构体 用于保存 Ibeacon 的数据
typedef struct {
uint8_t flags[3];
uint8_t length;
uint8_t type;
uint16_t company_id;
uint16_t beacon_type;
}__attribute__((packed)) esp_ble_ibeacon_head_t;
typedef struct {
uint8_t proximity_uuid[16];
uint16_t major;
uint16_t minor;
int8_t measured_power;
}__attribute__((packed)) esp_ble_ibeacon_vendor_t;
typedef struct {
esp_ble_ibeacon_head_t ibeacon_head;
esp_ble_ibeacon_vendor_t ibeacon_vendor;

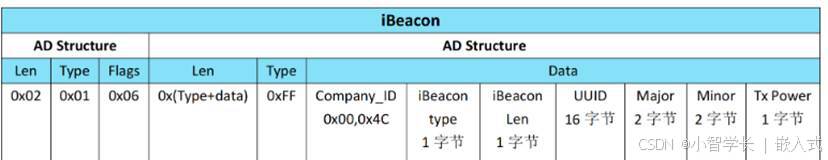

}__attribute__((packed)) esp_ble_ibeacon_t;这和iBeacon协议包是一致的
官方例程中初始化如下
#define ESP_UUID {0xFD, 0xA5, 0x06, 0x93, 0xA4, 0xE2, 0x4F, 0xB1, 0xAF, 0xCF, 0xC6, 0xEB, 0x07, 0x64, 0x78, 0x25}
#define ESP_MAJOR 10167
#define ESP_MINOR 61958
esp_ble_ibeacon_head_t ibeacon_common_head = {
.flags = {0x02, 0x01, 0x06},
.length = 0x1A,
.type = 0xFF,
.company_id = 0x004C,
.beacon_type = 0x1502
};
/* Vendor part of iBeacon data*/
esp_ble_ibeacon_vendor_t vendor_config = {
.proximity_uuid = ESP_UUID,
.major = ENDIAN_CHANGE_U16(ESP_MAJOR), //Major=ESP_MAJOR
.minor = ENDIAN_CHANGE_U16(ESP_MINOR), //Minor=ESP_MINOR
.measured_power = 0xC5
};
flags = {0x02, 0x01, 0x06}，length，type = 0xFF这三个是固定的，
因为ibeacon长度是固定，所以length位也是固定的=0x1A。
0x004C 这两位代表beacon的公司名称，4C就是苹果的ibeacon，其他公司的需要查询蓝牙联盟的数据库。
0x1502 这个代表了是ibeacon的服务类型，这个也是固定的，就是说我们设备如果需要扫描ibeacon设备，只要判断这里两位是就是可以判定这个是ibeacon设备。
ESP_UUID{0xFD, 0xA5, 0x06, 0x93, 0xA4, 0xE2, 0x4F, 0xB1, 0xAF, 0xCF, 0xC6, 0xEB, 0x07, 0x64, 0x78, 0x25}这16个字节是ibeacon的UUID，注意ibeacon里的UUID，不是唯一指这个设备是唯一的，一般指设备的服务类型，比如该beacon是用于干什么的，手机app开发的时候，就是通过一个固定的uuid扫描到一组beacon来处理。
ESP_MAJOR这两位是beacon的Major值，经常用于beacon的分组，比如1层楼的beacon是一组major的值，2层的beacon是一组major的值。
ESP_MINOR这两位是beacon的Minor值，跟上面的major值放在一起，指在同一major值（组）下，唯一的一个设备id号。
Major、Minor： 由 iBeacon 发布者自行设定，都是 16 位的标识符。比如，连锁店可以在 Major 写入区域资讯，可在 Minor 中写入个别店铺的 ID 等。另外，在家电中嵌入 iBeacon 功能时，可以用 Major 表示产品型号，用 Minor 表示错误代码，用来向外部通知故障
0xC5最后一位代表rssi的参考值，这个一般是指该beacon设备在一米处的rssi信号强度值，注意这个是有符号的int8类型，比如这里的C3就是代表了-61初始化后，以上的数据，会通过esp_ble_config_ibeacon_data 组装起来，放到ibeacon_adv_data中，等待发送
esp_ble_ibeacon_t ibeacon_adv_data;
esp_err_t status = esp_ble_config_ibeacon_data (&vendor_config, &ibeacon_adv_data);广播配置
最后通过调用：esp_ble_gap_config_adv_data_raw((uint8_t*)&ibeacon_adv_data, sizeof(ibeacon_adv_data));将ibeancon 数据包填充到广播中开始发送。
if (status == ESP_OK){
esp_ble_gap_config_adv_data_raw((uint8_t*)&ibeacon_adv_data, sizeof(ibeacon_adv_data));
}
else {
ESP_LOGE(DEMO_TAG, "Config iBeacon data failed: %s", esp_err_to_name(status));
}设置广播参数成功后esp_gap_cb就会收到回调ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT，这时候就可以启动广播啦。
case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:{
esp_ble_gap_start_advertising(&ble_adv_params);
break;
}当然了，这里还有个广播参数需要设置，因为我们前面只设置了广播内容，至于广播具体参数，例如广播间隔，是否可连接，通道等等就需要通过ble_adv_params进行配置
static esp_ble_adv_params_t ble_adv_params = {
.adv_int_min = 0x20,
.adv_int_max = 0x40,
.adv_type = ADV_TYPE_NONCONN_IND,
.own_addr_type = BLE_ADDR_TYPE_PUBLIC,
.channel_map = ADV_CHNL_ALL,
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY,
};
1. adv_int_min 和 adv_int_max
单位：0.625 毫秒 (ms)
范围：
adv_int_min：最小广播间隔，表示设备广播数据包之间的最短时间间隔。
adv_int_max：最大广播间隔，表示设备广播数据包之间的最长时间间隔。
值：
0x20（十进制 32）：最小广播间隔为 32 * 0.625 ms = 20 ms。
0x40（十进制 64）：最大广播间隔为 64 * 0.625 ms = 40 ms。
2. adv_type：广播类型，决定了广播行为。
值：ADV_TYPE_NONCONN_IND
表示非连接指示广播（Non-connectable undirected advertising）。这种类型的广播不会响应连接请求，主要用于广播数据，如 iBeacon。
3. own_addr_type：广播时使用的本地地址类型。
值：BLE_ADDR_TYPE_PUBLIC
使用公共蓝牙地址（Public Device Address）。
如果设备没有公共地址，则可以使用随机静态地址（Random Static Address）或其他类型。
4. channel_map：指定广播使用的频道。
值：ADV_CHNL_ALL
使用所有可用的广播频道（通常是 37、38、39 频道）。
这可以确保广播数据在多个频道上传播，提高被扫描到的概率。
5. adv_filter_policy：过滤策略，决定哪些设备可以扫描或连接。
值：ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY
允许任何设备进行扫描和连接请求。对于非连接广播（如 iBeacon），这个设置通常允许任何设备接收到广播数据。最终代码参考
#include <stdint.h>
#include <string.h>
#include <stdbool.h>
#include <stdio.h>
#include "nvs_flash.h"
#include "esp_bt.h"
#include "esp_gap_ble_api.h"
#include "esp_gattc_api.h"
#include "esp_gatt_defs.h"
#include "esp_bt_main.h"
#include "esp_bt_defs.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
// 定义日志标签，用于调试输出
static const char* DEMO_TAG = "IBEACON_DEMO";
// 定义一个全零的128位UUID，用于后续验证
const uint8_t uuid_zeros[ESP_UUID_LEN_128] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
// 宏定义用于将16位整数从当前字节序转换为大端字节序
#define ENDIAN_CHANGE_U16(x) ((((x)&0xFF00)>>8) + (((x)&0xFF)<<8))
// 定义ESP设备的UUID、Major和Minor值
#define ESP_UUID {0xFD, 0xA5, 0x06, 0x93, 0xA4, 0xE2, 0x4F, 0xB1, 0xAF, 0xCF, 0xC6, 0xEB, 0x07, 0x64, 0x78, 0x25}
#define ESP_MAJOR 10167
#define ESP_MINOR 61958
// iBeacon头部结构体
typedef struct {
uint8_t flags[3]; // 标志位
uint8_t length; // 数据长度
uint8_t type; // 数据类型
uint16_t company_id; // 公司ID (Apple: 0x004C)
uint16_t beacon_type; // Beacon类型 (iBeacon: 0x0215)
} __attribute__((packed)) esp_ble_ibeacon_head_t;
// iBeacon厂商数据结构体
typedef struct {
uint8_t proximity_uuid[16]; // 唯一标识符UUID
uint16_t major; // Major值，标识较大区域
uint16_t minor; // Minor值，标识较小区域
int8_t measured_power; // 测量功率，用于距离估算
} __attribute__((packed)) esp_ble_ibeacon_vendor_t;
// 完整的iBeacon数据结构体
typedef struct {
esp_ble_ibeacon_head_t ibeacon_head; // iBeacon头部信息
esp_ble_ibeacon_vendor_t ibeacon_vendor;// iBeacon厂商数据
} __attribute__((packed)) esp_ble_ibeacon_t;
// iBeacon数据包的公共头部信息
esp_ble_ibeacon_head_t ibeacon_common_head = {
.flags = {0x02, 0x01, 0x06}, // 标志位：通用标志
.length = 0x1A, // 数据长度
.type = 0xFF, // 数据类型：厂商特定数据
.company_id = 0x004C, // Apple公司ID
.beacon_type = 0x1502 // iBeacon类型
};
// iBeacon厂商数据配置
esp_ble_ibeacon_vendor_t vendor_config = {
.proximity_uuid = ESP_UUID, // 使用定义的ESP UUID
.major = ENDIAN_CHANGE_U16(ESP_MAJOR), // Major值，转换为大端模式
.minor = ENDIAN_CHANGE_U16(ESP_MINOR), // Minor值，转换为大端模式
.measured_power = 0xC5 // 测量功率
};
// 广播参数配置
static esp_ble_adv_params_t ble_adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_NONCONN_IND, // 非连接广播
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 使用公共地址
.channel_map = ADV_CHNL_ALL, // 使用所有通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 不过滤扫描和连接请求
};
// GAP回调函数处理BLE事件
static void esp_gap_cb(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
esp_err_t err;
switch (event) {
case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:
// 广播数据设置完成，开始广播
esp_ble_gap_start_advertising(&ble_adv_params);
break;
case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
// 广播启动完成事件，检查是否成功
if ((err = param->adv_start_cmpl.status) != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(DEMO_TAG, "Adv start failed: %s", esp_err_to_name(err));
}
break;
case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
// 广播停止完成事件，检查是否成功
if ((err = param->adv_stop_cmpl.status) != ESP_BT_STATUS_SUCCESS){
ESP_LOGE(DEMO_TAG, "Adv stop failed: %s", esp_err_to_name(err));
} else {
ESP_LOGI(DEMO_TAG, "Stop adv successfully");
}
break;
default:
break;
}
}
// 配置iBeacon广播数据
esp_err_t esp_ble_config_ibeacon_data (esp_ble_ibeacon_vendor_t *vendor_config, esp_ble_ibeacon_t *ibeacon_adv_data){
// 参数检查
if ((vendor_config == NULL) || (ibeacon_adv_data == NULL) || (!memcmp(vendor_config->proximity_uuid, uuid_zeros, sizeof(uuid_zeros)))) {
return ESP_ERR_INVALID_ARG;
}
// 复制公共头部信息到广播数据中
memcpy(&ibeacon_adv_data->ibeacon_head, &ibeacon_common_head, sizeof(esp_ble_ibeacon_head_t));
// 复制厂商数据到广播数据中
memcpy(&ibeacon_adv_data->ibeacon_vendor, vendor_config, sizeof(esp_ble_ibeacon_vendor_t));
return ESP_OK;
}
// 主应用程序入口
void app_main(void)
{
// 初始化NVS存储
ESP_ERROR_CHECK(nvs_flash_init());
// 释放经典蓝牙模式占用的内存
ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
// 配置蓝牙控制器
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
esp_bt_controller_init(&bt_cfg);
// 启用蓝牙控制器（仅启用BLE模式）
esp_bt_controller_enable(ESP_BT_MODE_BLE);
// 初始化并启用BlueTooth协议栈
esp_bluedroid_init();
esp_bluedroid_enable();
// 注册GAP回调函数
esp_err_t status;
if ((status = esp_ble_gap_register_callback(esp_gap_cb)) != ESP_OK) {
ESP_LOGE(DEMO_TAG, "gap register error: %s", esp_err_to_name(status));
return;
}
// 创建iBeacon广播数据结构体
esp_ble_ibeacon_t ibeacon_adv_data;
status = esp_ble_config_ibeacon_data (&vendor_config, &ibeacon_adv_data);
if (status == ESP_OK) {
// 设置原始广播数据
esp_ble_gap_config_adv_data_raw((uint8_t*)&ibeacon_adv_data, sizeof(ibeacon_adv_data));
} else {
ESP_LOGE(DEMO_TAG, "Config iBeacon data failed: %s", esp_err_to_name(status));
}
}如果不能确定是不是我们设备怎么办？
其实我们可以将uuid 和major minor 按自己的需求进行修改的，后续APP端按对应UUID进行检测即可。
#define ESP_UUID {0x1, 0x2, 0x03, 0x4, 0x5, 0x6, 0x7, 0x8, 0x9, 0xA, 0xB, 0xC, 0xD, 0xE, 0xF, 0x10}
#define ESP_MAJOR 0xAABB
#define ESP_MINOR 0x5566自定义广播
当然，如果你不希望使用ibeacon的格式，你也是可以自定义的，例如我们定义下发的广播包adv_data
// 定义一个16字节的服务UUID，用于标识设备可以提供哪方面的服务
//注意了，这是只是一个提示信息，方便客户端在未连接时就知道设备支持哪些服务
static uint8_t service_uuid[16] = {
/* LSB <--------------------------------------------------------------------------------> MSB */
// first uuid, 16bit, [12],[13] is the value
0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00, 0xFF, 0x00, 0x00, 0x00,
};
// 广播数据配置
/* The length of adv data must be less than 31 bytes */
static esp_ble_adv_data_t adv_data = {
.set_scan_rsp = false, // 这是广播数据，不是扫描响应数据
.include_name = true, // 包含设备名称
.include_txpower = true, // 包含发射功率信息
.min_interval = 0x0006, // 最小连接间隔，单位为1.25 ms，即 6 * 1.25 ms = 7.5 ms
.max_interval = 0x0010, // 最大连接间隔，单位为1.25 ms，即 16 * 1.25 ms = 20 ms
.appearance = 0x00, // 外观属性，设置为默认值
.manufacturer_len = 0, // 制造商数据长度，当前设置为0，表示不包含制造商数据
.p_manufacturer_data = NULL, // 制造商数据指针，当前设置为NULL
.service_data_len = 0, // 服务数据长度，当前设置为0，表示不包含服务数据
.p_service_data = NULL, // 服务数据指针，当前设置为NULL
.service_uuid_len = sizeof(service_uuid), // 服务UUID长度
.p_service_uuid = service_uuid, // 服务UUID指针
.flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT), // 广播标志位
// ESP_BLE_ADV_FLAG_GEN_DISC：通用发现模式
// ESP_BLE_ADV_FLAG_BREDR_NOT_SPT：不支持BR/EDR（经典蓝牙），仅支持BLE
};关于UUID的说明
GATT层中定义的所有属性都有一个UUID值，UUID是全球唯一的128位的号码，它用来识别不同的特性。
蓝牙核心规范制定了两种不同的UUID
一种是基本的128位UUID
一种是代替基本UUID的16位UUID。
所有的蓝牙技术联盟定义UUID共用了一个基本的UUID：
0x0000xxxx-0000-1000-8000-00805F9B34FB
为了进一步简化基本UUID，每一个蓝牙技术联盟定义的属性有一个唯一的16位UUID，以代替上面的基本UUID的'x'部分。
例如，心率测量特性使用0X2A37作为它的16位UUID，因此它完整的128位UUID为：
0x00002A37-0000-1000-8000-00805F9B34FB
虽然蓝牙技术联盟使用相同的基本UUID，但是16位的UUID足够唯一地识别蓝牙技术联盟所定义的各种属性。
蓝牙技术联盟所用的基本UUID不能用于任何定制的属性、服务和特性。
对于定制的属性，必须使用另外完整的128位UUID。同时，我们也可以
这里我们可以设置一个设备名称,最后设置好广播和广播应答数据即可
#define SAMPLE_DEVICE_NAME "XIAOZHI"
void app_main(void){
.....
....
...
esp_ble_gap_set_device_name(SAMPLE_DEVICE_NAME);
esp_ble_gap_config_adv_data(&scan_rsp_data);
esp_ble_gap_config_adv_data(&adv_data);
}当然了，你还可以加一些自定义的数据到制造商数据或服务数据字段
.manufacturer_len = 0, // 制造商数据长度，当前设置为0，表示不包含制造商数据
.p_manufacturer_data = NULL, // 制造商数据指针，当前设置为NULL
.service_data_len = 0, // 服务数据长度，当前设置为0，表示不包含服务数据
.p_service_data = NULL, // 服务数据指针，当前设置为NULL例如
static uint8_t service_uuid[16] = {
/* LSB <--------------------------------------------------------------------------------> MSB */
//first uuid, 16bit, [12],[13] is the value
0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00, 0xFF, 0x00, 0x00, 0x00,
};
static uint8_t manufacturer_data[3] = {0x11, 0x22, 0x33};
static uint8_t manufacturer_data_rsp[3] = {0x66, 0x77, 0x88};
/* The length of adv data must be less than 31 bytes */
static esp_ble_adv_data_t adv_data = {
.set_scan_rsp = false,
.include_name = true,
.include_txpower = true,
.min_interval = 0x0006, //slave connection min interval, Time = min_interval * 1.25 msec
.max_interval = 0x0010, //slave connection max interval, Time = max_interval * 1.25 msec
.appearance = 0x00,
.manufacturer_len = sizeof(manufacturer_data),
.p_manufacturer_data = manufacturer_data,
.service_data_len = 0,
.p_service_data = NULL,
.service_uuid_len = sizeof(service_uuid),
.p_service_uuid = service_uuid,
.flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};
// scan response data
static esp_ble_adv_data_t scan_rsp_data = {
.set_scan_rsp = true,
.include_name = true,
.include_txpower = true,
.min_interval = 0x0006,
.max_interval = 0x0010,
.appearance = 0x00,
.manufacturer_len = sizeof(manufacturer_data_rsp),
.p_manufacturer_data = manufacturer_data_rsp,
.service_data_len = 0,
.p_service_data = NULL,
.service_uuid_len = sizeof(service_uuid),
.p_service_uuid = service_uuid,
.flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};但是这里要注意广播数据和扫描响应数据的总长度不能超过 31 字节，总长度怎么算呢？
设备名称：假设设备名称长度为 N 字节。
发射功率信息：1 字节。
制造商数据：5 字节（公司 ID 2 字节 + 自定义数据 3 字节）。
服务 UUID：16 字节。
广播数据 (adv_data)：
include_name：N 字节。
include_txpower：1 字节。
manufacturer_len 和 p_manufacturer_data：5 字节。
service_uuid_len 和 p_service_uuid：16 字节。
总长度 = N + 1 + 5 + 16 = N + 22 字节。如果超出了，怎么办呢？
减少设备名称长度：
- 设备名称长度 N 应该尽量短。假设设备名称长度为 5 字节，则总长度为 5 + 22 = 27 字节，仍然超过 31 字节。
移除不必要的字段：
- 移除 include_name 或 include_txpower。
- 移除 manufacturer_len 和 p_manufacturer_data。
- 移除 service_uuid_len 和 p_service_uuid。
优化数据结构：
- 如果必须包含所有字段，可以考虑只在广播数据中包含部分信息，而在扫描响应数据中包含其他信息。
最终程序如下：
#include <stdint.h>
#include <string.h>
#include <stdbool.h>
#include <stdio.h>
#include "nvs_flash.h"
#include "esp_bt.h"
#include "esp_gap_ble_api.h"
#include "esp_gattc_api.h"
#include "esp_gatt_defs.h"
#include "esp_bt_main.h"
#include "esp_bt_defs.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#define SAMPLE_DEVICE_NAME "XIAOZHI"
// 定义日志标签，用于调试输出
static const char* DEMO_TAG = "IBEACON_DEMO";
static uint8_t service_uuid[16] = {
/* LSB <--------------------------------------------------------------------------------> MSB */
//first uuid, 16bit, [12],[13] is the value
0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00, 0xFF, 0x00, 0x00, 0x00,
};
static uint8_t manufacturer_data[3] = {0x11, 0x22, 0x33};
static uint8_t manufacturer_data_rsp[3] = {0x66, 0x77, 0x88};
/* The length of adv data must be less than 31 bytes */
static esp_ble_adv_data_t adv_data = {
.set_scan_rsp = false,
.include_name = true,
.include_txpower = true,
.min_interval = 0x0006, //slave connection min interval, Time = min_interval * 1.25 msec
.max_interval = 0x0010, //slave connection max interval, Time = max_interval * 1.25 msec
.appearance = 0x00,
.manufacturer_len = sizeof(manufacturer_data),
.p_manufacturer_data = manufacturer_data,
.service_data_len = 0,
.p_service_data = NULL,
.service_uuid_len = sizeof(service_uuid),
.p_service_uuid = service_uuid,
.flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};
// scan response data
static esp_ble_adv_data_t scan_rsp_data = {
.set_scan_rsp = true,
.include_name = true,
.include_txpower = true,
.min_interval = 0x0006,
.max_interval = 0x0010,
.appearance = 0x00,
.manufacturer_len = sizeof(manufacturer_data_rsp),
.p_manufacturer_data = manufacturer_data_rsp,
.service_data_len = 0,
.p_service_data = NULL,
.service_uuid_len = sizeof(service_uuid),
.p_service_uuid = service_uuid,
.flag = (ESP_BLE_ADV_FLAG_GEN_DISC | ESP_BLE_ADV_FLAG_BREDR_NOT_SPT),
};
// 广播参数配置
static esp_ble_adv_params_t ble_adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_NONCONN_IND, // 非连接广播
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 使用公共地址
.channel_map = ADV_CHNL_ALL, // 使用所有通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 不过滤扫描和连接请求
};
// GAP回调函数处理BLE事件
static void esp_gap_cb(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
esp_err_t err;
switch (event) {
case ESP_GAP_BLE_ADV_DATA_SET_COMPLETE_EVT:
// 广播数据设置完成，开始广播
esp_ble_gap_start_advertising(&ble_adv_params);
break;
case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
// 广播启动完成事件，检查是否成功
if ((err = param->adv_start_cmpl.status) != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(DEMO_TAG, "Adv start failed: %s", esp_err_to_name(err));
}
break;
case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
// 广播停止完成事件，检查是否成功
if ((err = param->adv_stop_cmpl.status) != ESP_BT_STATUS_SUCCESS){
ESP_LOGE(DEMO_TAG, "Adv stop failed: %s", esp_err_to_name(err));
} else {
ESP_LOGI(DEMO_TAG, "Stop adv successfully");
}
break;
default:
break;
}
}
// 主应用程序入口
void app_main(void)
{
// 初始化NVS存储
ESP_ERROR_CHECK(nvs_flash_init());
// 释放经典蓝牙模式占用的内存
ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
// 配置蓝牙控制器
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
esp_bt_controller_init(&bt_cfg);
// 启用蓝牙控制器（仅启用BLE模式）
esp_bt_controller_enable(ESP_BT_MODE_BLE);
// 初始化并启用BlueTooth协议栈
esp_bluedroid_init();
esp_bluedroid_enable();
// 注册GAP回调函数
esp_err_t status;
if ((status = esp_ble_gap_register_callback(esp_gap_cb)) != ESP_OK) {
ESP_LOGE(DEMO_TAG, "gap register error: %s", esp_err_to_name(status));
return;
}
esp_ble_gap_set_device_name(SAMPLE_DEVICE_NAME);
esp_ble_gap_config_adv_data(&scan_rsp_data);
esp_ble_gap_config_adv_data(&adv_data);
}上面代码中，我们发送广播时都是设置为不可连接的，如果我们希望这个设备可以连接，我们可以设置
// 广播参数配置
static esp_ble_adv_params_t ble_adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_IND, // 可连接广播
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 使用公共地址
.channel_map = ADV_CHNL_ALL, // 使用所有通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 不过滤扫描和连接请求
};
adv_type参数说明：
ADV_TYPE_IND：可连接可扫描广播（Connectable Undirected Advertising）。
用途：允许其他设备扫描并连接到广播设备。
特点：
设备可以被其他设备发现并连接。
适用于需要建立连接的场景，如配对设备。
ADV_TYPE_DIRECT_IND_HIGH：高占空比直接广播（Directed Advertising - High Duty Cycle）。
用途：直接向特定设备发送广播，适用于快速连接。
特点：
广播数据仅发送给指定的设备地址。
占空比高，广播频率高，适用于快速连接。
适用于需要快速响应的场景。
ADV_TYPE_SCAN_IND：可扫描不可连接广播（Scannable Undirected Advertising）。
用途：允许其他设备扫描广播数据，但不允许连接。
特点：
设备可以被其他设备扫描，但不能直接连接。
适用于需要广播数据但不需要连接的场景，如发送传感器数据。
ADV_TYPE_NONCONN_IND：非连接广播（Non-connectable Undirected Advertising）。
用途：仅广播数据，不允许连接。
特点：
设备仅广播数据，不响应连接请求。
适用于仅需要广播数据的场景，如 iBeacon。
占用带宽少，功耗低。
ADV_TYPE_DIRECT_IND_LOW ：低占空比直接广播（Directed Advertising - Low Duty Cycle）。
用途：直接向特定设备发送广播，适用于节省电量。
特点：
广播数据仅发送给指定的设备地址。
占空比低，广播频率低，适用于节省电量。
适用于不需要快速响应的场景。
own_addr_type参数说明
BLE_ADDR_TYPE_PUBLIC (0x00)：设备使用其固定的公共地址进行广播。
特点：
地址是固定的，每次广播时使用相同的地址。适用于需要固定标识的场景。
BLE_ADDR_TYPE_RANDOM (0x01)：设备使用随机生成的地址进行广播。
特点：
地址是随机生成的，每次广播时可以使用不同的地址。适用于需要隐私保护的场景。需要设备支持随机地址。
BLE_ADDR_TYPE_RPA_PUBLIC (0x02)：设备使用基于公共地址生成的可解析随机地址进行广播。
特点：
地址是随机生成的，但可以通过解析密钥解析回公共地址。
适用于需要隐私保护但仍然希望被特定设备识别的场景。
需要设备支持可解析随机地址和解析密钥。
BLE_ADDR_TYPE_RPA_RANDOM (0x03)：设备使用基于随机地址生成的可解析随机地址进行广播。
特点：
地址是随机生成的，但可以通过解析密钥解析回随机地址。 0 - 适用于需要隐私保护但仍然希望被特定设备识别的场景。
需要设备支持可解析随机地址和解析密钥。
adv_filter_policy参数说明：
• ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY 可被任何设备扫描和连接（不使用白名单）
• ADV_FILTER_ALLOW_SCAN_WLST_CON_ANY 处理所有连接请求和只处理在白名单设备中的扫描请求
• ADV_FILTER_ALLOW_SCAN_ANY_CON_WLST 处理所有扫描请求和只处理在白名单中的连接请求
• ADV_FILTER_ALLOW_SCAN_WLST_CON_WLST 只处理在白名单中设备的连接请求和扫描请求当然，除了上述的方式，我们还可以用16进制的方式生成广播数据
// 定义原始广播数据数组
static uint8_t raw_adv_data[] = {
/* 广播数据中的标志字段 0x02 表示数据长度为 2 字节 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 0x03 表示该字段数据长度为 3 字节 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFF, 0x00,
/* 制造商特定的数据 长度（7字节），类型（制造商特定的数据），公司ID（0x0102），数据（0x03, 0x04, 0x05） */
0x06, ESP_BLE_AD_MANUFACTURER_SPECIFIC_TYPE, 0x01, 0x02, 0x03, 0x04, 0x05
};
// 定义原始扫描响应数据数组
static uint8_t raw_scan_rsp_data[] = {
/* 扫描响应数据中的标志字段 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFE, 0x00
};每种类型的字段说明可参考官方文档：
https://www.bluetooth.org/DocMan/handlers/DownloadDoc.ashx?doc_id=302735
最终代码
#include <stdint.h>
#include <string.h>
#include <stdbool.h>
#include <stdio.h>
#include "nvs_flash.h"
#include "esp_bt.h"
#include "esp_gap_ble_api.h"
#include "esp_gattc_api.h"
#include "esp_gatt_defs.h"
#include "esp_bt_main.h"
#include "esp_bt_defs.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#define SAMPLE_DEVICE_NAME "XIAOZHI"
// 定义日志标签，用于调试输出
static const char* DEMO_TAG = "IBEACON_DEMO";
// 定义原始广播数据数组
static uint8_t raw_adv_data[] = {
/* 广播数据中的标志字段 0x02 表示数据长度为 2 字节 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 0x03 表示该字段数据长度为 3 字节 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFF, 0x00,
/* 制造商特定的数据 长度（7字节），类型（制造商特定的数据），公司ID（0x0102），数据（0x03, 0x04, 0x05） */
0x06, ESP_BLE_AD_MANUFACTURER_SPECIFIC_TYPE, 0x01, 0x02, 0x03, 0x04, 0x05
};
// 定义原始扫描响应数据数组
static uint8_t raw_scan_rsp_data[] = {
/* 扫描响应数据中的标志字段 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFE, 0x00
};
// 广播参数配置
static esp_ble_adv_params_t ble_adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_IND, // 可连接广播
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 使用公共地址
.channel_map = ADV_CHNL_ALL, // 使用所有通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 不过滤扫描和连接请求
};
// GAP回调函数处理BLE事件
static void esp_gap_cb(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
esp_err_t err;
switch (event) {
case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:
esp_ble_gap_start_advertising(&ble_adv_params);
break;
case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
// 广播启动完成事件，检查是否成功
if ((err = param->adv_start_cmpl.status) != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(DEMO_TAG, "Adv start failed: %s", esp_err_to_name(err));
}
break;
case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
// 广播停止完成事件，检查是否成功
if ((err = param->adv_stop_cmpl.status) != ESP_BT_STATUS_SUCCESS){
ESP_LOGE(DEMO_TAG, "Adv stop failed: %s", esp_err_to_name(err));
} else {
ESP_LOGI(DEMO_TAG, "Stop adv successfully");
}
break;
default:
break;
}
}
// 主应用程序入口
void app_main(void)
{
// 初始化NVS存储
ESP_ERROR_CHECK(nvs_flash_init());
// 释放经典蓝牙模式占用的内存
ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
// 配置蓝牙控制器
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
esp_bt_controller_init(&bt_cfg);
// 启用蓝牙控制器（仅启用BLE模式）
esp_bt_controller_enable(ESP_BT_MODE_BLE);
// 初始化并启用BlueTooth协议栈
esp_bluedroid_init();
esp_bluedroid_enable();
// 注册GAP回调函数
esp_err_t status;
if ((status = esp_ble_gap_register_callback(esp_gap_cb)) != ESP_OK) {
ESP_LOGE(DEMO_TAG, "gap register error: %s", esp_err_to_name(status));
return;
}
esp_ble_gap_set_device_name(SAMPLE_DEVICE_NAME);
esp_ble_gap_config_adv_data_raw(raw_adv_data, sizeof(raw_adv_data));
esp_ble_gap_config_scan_rsp_data_raw(raw_scan_rsp_data, sizeof(raw_scan_rsp_data));
}了解完蓝牙广播后，我们来看看蓝牙服务，蓝牙广播是蓝牙设备告诉其它设备自己存在的一种办法，别人知道你存在，那肯定还需要了解你有什么作用，能提供什么服务？
我们以一个蓝牙灯产品为例，蓝牙灯产品可以提供灯服务，具体的服务内容为可以支持设置灯开关、读取灯颜色、读取灯位置。那我们先来自定义一个蓝牙灯服务，服务的UUID为0x00FF。
自定义服务
这里我们参考乐鑫官方的handle_table表格创建方式，可以更方便我们维护蓝牙服务
enum
{
IDX_SVC, // 服务id
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB]; //服务表句柄，用于启动服务
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 服务据库描述
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
}代码说明：

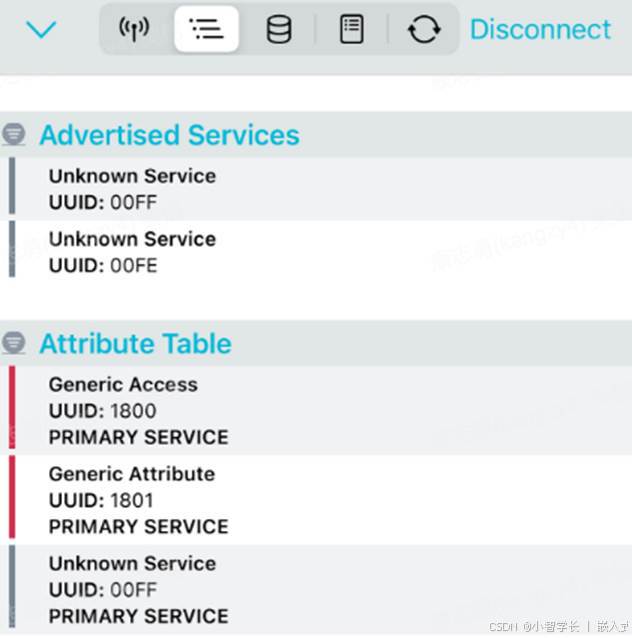

上述代码声明一个服务，这就像在设备上挂一个牌子，告诉别人"我这里有一个服务，UUID是0x00FF"。gatt_db[HRS_IDX_NB]中每个参数的含义如下
IDX_SVC:属性索引
ESP_GATT_AUTO_RSP：BLE堆栈在读取或写入事件到达时自动进行响应；如果是ESP_GATT_RSP_BY_APP:则应用程序需要调用 esp_ble_gatts_send_response()手动响应消息。
ESP_UUID_LEN_16:UUID 长度设置为 16-bit
primary_service_uuid:表示这是一个主服务
ESP_GATT_PERM_READ:允许客户端读取这个服务的信息
sizeof(uint16_t):最大可传输长度
sizeof(GATTS_SERVICE_UUID_TEST)：当前消息长度
GATTS_SERVICE_UUID_TEST：服务的UUID是0x00FF
esp_gatts_attr_db_t结构体解析如下：
/**
* @brief 添加到 GATT 服务器数据库的属性类型
*/
typedef struct
{
esp_attr_control_t attr_control; /*!< 属性控制类型 */
esp_attr_desc_t att_desc; /*!< 属性类型描述 */
} esp_gatts_attr_db_t;
/**
* @brief 属性自动响应标志
*/
typedef struct
{
#define ESP_GATT_RSP_BY_APP 0
#define ESP_GATT_AUTO_RSP 1
/**
* @brief 如果 auto_rsp 设置为 ESP_GATT_RSP_BY_APP，表示写/读操作的响应由应用程序回复。
如果 auto_rsp 设置为 ESP_GATT_AUTO_RSP，表示写/读操作的响应由 GATT 栈自动回复。
*/
uint8_t auto_rsp;
} esp_attr_control_t;
/**
* @brief 属性描述（用于创建数据库）
*/
typedef struct
{
uint16_t uuid_length; /*!< UUID 长度 */
uint8_t *uuid_p; /*!< UUID 值 */
uint16_t perm; /*!< 属性权限 */
uint16_t max_length; /*!< 元素的最大长度 */
uint16_t length; /*!< 元素的当前长度 */
uint8_t *value; /*!< 元素值数组 */
} esp_attr_desc_t;参考代码如下
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_system.h"
#include "esp_log.h"
#include "nvs_flash.h"
#include "esp_bt.h"
#include "esp_gap_ble_api.h"
#include "esp_gatts_api.h"
#include "esp_bt_main.h"
#include "esp_bt_device.h"
#include "esp_gatt_common_api.h"
#define GATTS_TABLE_TAG "GATTS_TABLE_DEMO"
#define SAMPLE_DEVICE_NAME "XIAOZHI" // 设备名称
#define SVC_INST_ID 0 // 服务实例 ID
#define ADV_CONFIG_FLAG (1 << 0) // 广播配置标志
#define SCAN_RSP_CONFIG_FLAG (1 << 1) // 扫描响应配置标志
static uint8_t adv_config_done = 0; // 广播配置完成标志
// 定义原始广播数据数组
static uint8_t raw_adv_data[] = {
/* 广播数据中的标志字段 0x02 表示数据长度为 2 字节 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 0x03 表示该字段数据长度为 3 字节 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFF, 0x00,
/* 制造商特定的数据 长度（7字节），类型（制造商特定的数据），公司ID（0x0102），数据（0x03, 0x04, 0x05） */
0x06, ESP_BLE_AD_MANUFACTURER_SPECIFIC_TYPE, 0x01, 0x02, 0x03, 0x04, 0x05
};
// 定义原始扫描响应数据数组
static uint8_t raw_scan_rsp_data[] = {
/* 扫描响应数据中的标志字段 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFE, 0x00
};
static esp_ble_adv_params_t adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_IND, // 广播类型
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 地址类型
.channel_map = ADV_CHNL_ALL, // 广播通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 广播过滤策略
};
enum
{
IDX_SVC, // 服务声明
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
};
static void gap_event_handler(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
switch (event) {
case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT");
adv_config_done &= (~ADV_CONFIG_FLAG); // 清除广播配置标志
if (adv_config_done == 0){
esp_ble_gap_start_advertising(&adv_params); // 开始广播
}
break;
case ESP_GAP_BLE_SCAN_RSP_DATA_RAW_SET_COMPLETE_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GAP_BLE_SCAN_RSP_DATA_RAW_SET_COMPLETE_EVT");
adv_config_done &= (~SCAN_RSP_CONFIG_FLAG); // 清除扫描响应配置标志
if (adv_config_done == 0){
esp_ble_gap_start_advertising(&adv_params); // 开始广播
}
break;
case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
/* 广播开始完成事件，表示广播开始成功或失败 */
if (param->adv_start_cmpl.status != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(GATTS_TABLE_TAG, "advertising start failed");
}else{
ESP_LOGI(GATTS_TABLE_TAG, "advertising start successfully");
}
break;
case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
if (param->adv_stop_cmpl.status != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(GATTS_TABLE_TAG, "Advertising stop failed");
}
else {
ESP_LOGI(GATTS_TABLE_TAG, "Stop adv successfully");
}
break;
case ESP_GAP_BLE_UPDATE_CONN_PARAMS_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "update connection params status = %d, conn_int = %d, latency = %d, timeout = %d",
param->update_conn_params.status,
param->update_conn_params.conn_int,
param->update_conn_params.latency,
param->update_conn_params.timeout);
break;
default:
break;
}
}
// GATT 事件处理程序
static void gatts_event_handler(esp_gatts_cb_event_t event, esp_gatt_if_t gatts_if, esp_ble_gatts_cb_param_t *param)
{
switch (event) {
case ESP_GATTS_REG_EVT:{
ESP_LOGI(GATTS_TABLE_TAG, "gatts_if %d, app_id %d", gatts_if, param->reg.app_id);
// 设置设备名称
esp_err_t set_dev_name_ret = esp_ble_gap_set_device_name(SAMPLE_DEVICE_NAME);
if (set_dev_name_ret){
ESP_LOGE(GATTS_TABLE_TAG, "set device name failed, error code = %x", set_dev_name_ret);
}
// 配置广播数据
esp_err_t raw_adv_ret = esp_ble_gap_config_adv_data_raw(raw_adv_data, sizeof(raw_adv_data));
if (raw_adv_ret){
ESP_LOGE(GATTS_TABLE_TAG, "config raw adv data failed, error code = %x ", raw_adv_ret);
}
adv_config_done |= ADV_CONFIG_FLAG;
// 配置扫描响应数据
esp_err_t raw_scan_ret = esp_ble_gap_config_scan_rsp_data_raw(raw_scan_rsp_data, sizeof(raw_scan_rsp_data));
if (raw_scan_ret){
ESP_LOGE(GATTS_TABLE_TAG, "config raw scan rsp data failed, error code = %x", raw_scan_ret);
}
adv_config_done |= SCAN_RSP_CONFIG_FLAG;
// 创建属性表
esp_err_t create_attr_ret = esp_ble_gatts_create_attr_tab(gatt_db, gatts_if, HRS_IDX_NB, SVC_INST_ID);
if (create_attr_ret){
ESP_LOGE(GATTS_TABLE_TAG, "create attr table failed, error code = %x", create_attr_ret);
}
}
break;
case ESP_GATTS_READ_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_READ_EVT");
break;
case ESP_GATTS_WRITE_EVT:{
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_WRITE_EVT");
if (!param->write.is_prep){
// 处理非准备写入事件
ESP_LOGI(GATTS_TABLE_TAG, "prep write, handle = %d, value len = %d, value :", param->write.handle, param->write.len);
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->write.value, param->write.len);
}else{
// 处理准备写入事件，适合大数据分段写入
ESP_LOGI(GATTS_TABLE_TAG, "prepare write, handle = %d, value len = %d", param->write.handle, param->write.len);
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->write.value, param->write.len);
}
// 如果需要响应，则发送响应
if (param->write.need_rsp){
esp_ble_gatts_send_response(gatts_if, param->write.conn_id, param->write.trans_id, ESP_GATT_OK, NULL);
}
}
break;
case ESP_GATTS_EXEC_WRITE_EVT:
// 如果客户端执行了ESP_GATTS_WRITE_EVT分段写入，再触发ESP_GATTS_EXEC_WRITE_EVT则是提交所有数据
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_EXEC_WRITE_EVT");
if (param->exec_write.exec_write_flag == ESP_GATT_PREP_WRITE_EXEC){
//此处可以执行数据提交操作
}
break;
case ESP_GATTS_MTU_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_MTU_EVT, MTU %d", param->mtu.mtu);
break;
case ESP_GATTS_CONF_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_CONF_EVT, status = %d, attr_handle %d", param->conf.status, param->conf.handle);
break;
case ESP_GATTS_START_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "SERVICE_START_EVT, status %d, service_handle %d", param->start.status, param->start.service_handle);
break;
case ESP_GATTS_CONNECT_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_CONNECT_EVT, conn_id = %d", param->connect.conn_id);
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->connect.remote_bda, 6);
// 更新连接参数
esp_ble_conn_update_params_t conn_params = {0};
memcpy(conn_params.bda, param->connect.remote_bda, sizeof(esp_bd_addr_t));
/* 对于 iOS 系统，请参考 Apple 官方文档关于 BLE 连接参数限制。 */
conn_params.latency = 0;
conn_params.max_int = 0x20; // max_int = 0x20*1.25ms = 40ms
conn_params.min_int = 0x10; // min_int = 0x10*1.25ms = 20ms
conn_params.timeout = 400; // timeout = 400*10ms = 4000ms
// 开始向对等设备发送更新连接参数请求
esp_ble_gap_update_conn_params(&conn_params);
break;
case ESP_GATTS_DISCONNECT_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_DISCONNECT_EVT, reason = 0x%x", param->disconnect.reason);
esp_ble_gap_start_advertising(&adv_params);
break;
case ESP_GATTS_CREAT_ATTR_TAB_EVT:{
if (param->add_attr_tab.status != ESP_GATT_OK){
ESP_LOGE(GATTS_TABLE_TAG, "create attribute table failed, error code=0x%x", param->add_attr_tab.status);
}
else if (param->add_attr_tab.num_handle != HRS_IDX_NB){
ESP_LOGE(GATTS_TABLE_TAG, "create attribute table abnormally, num_handle (%d) \
doesn't equal to HRS_IDX_NB(%d)", param->add_attr_tab.num_handle, HRS_IDX_NB);
}
else {
ESP_LOGI(GATTS_TABLE_TAG, "create attribute table successfully, the number handle = %d",param->add_attr_tab.num_handle);
memcpy(handle_table, param->add_attr_tab.handles, sizeof(handle_table));
esp_ble_gatts_start_service(handle_table[IDX_SVC]);
}
break;
}
case ESP_GATTS_STOP_EVT:
case ESP_GATTS_OPEN_EVT:
case ESP_GATTS_CANCEL_OPEN_EVT:
case ESP_GATTS_CLOSE_EVT:
case ESP_GATTS_LISTEN_EVT:
case ESP_GATTS_CONGEST_EVT:
case ESP_GATTS_UNREG_EVT:
case ESP_GATTS_DELETE_EVT:
default:
break;
}
}
// 主应用程序入口
void app_main(void)
{
esp_err_t ret;
// 初始化 NVS。
ret = nvs_flash_init();
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
ESP_ERROR_CHECK(nvs_flash_erase());
ret = nvs_flash_init();
}
ESP_ERROR_CHECK( ret );
// 释放经典蓝牙模式的控制器内存
ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
// 初始化蓝牙控制器配置
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
ret = esp_bt_controller_init(&bt_cfg);
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 启用蓝牙控制器
ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 初始化蓝牙协议栈
ret = esp_bluedroid_init();
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s init bluetooth failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 启用蓝牙协议栈
ret = esp_bluedroid_enable();
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable bluetooth failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 注册 GATT 服务回调函数
ret = esp_ble_gatts_register_callback(gatts_event_handler);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gatts register error, error code = %x", ret);
return;
}
// 注册 GAP 回调函数
ret = esp_ble_gap_register_callback(gap_event_handler);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gap register error, error code = %x", ret);
return;
}
// 注册 GATT 应用程序
//app_id = 0,ESP32中可以同时运行多个GATT应用程序，每个应用程序都需要一个唯一的 app_id,取值范围为 0x0000 到 0xFFFF。
ret = esp_ble_gatts_app_register(0);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gatts app register error, error code = %x", ret);
return;
}
//设置本地设备的GATT最大传输单元（MTU）。MTU 是 GATT 通信中一次传输的最大数据包大小
esp_err_t local_mtu_ret = esp_ble_gatt_set_local_mtu(500);
if (local_mtu_ret){
ESP_LOGE(GATTS_TABLE_TAG, "set local MTU failed, error code = %x", local_mtu_ret);
}
}
这里使用的APP是LightBlue，可以自行下载，其它蓝牙软件都是可以的。
运行后，通过手机连接可以看到
上方栏目是广播时该设备支持的服务，我们定义了两个00FF 00FE两个。
下方栏目表示从设备支持3个服务，其中前面0x1800、0x1801是蓝牙联盟定义的，后面的0x00FF是自定义的，显示Unknown Service，因为是我们自定义的，第三方的APP不知道具体的服务名称，如果是我们自己开发的APP，我们可以查询到0x00FF后，在界面上显示，这是一个灯服务。
让别人知道你能提供服务后，如果别人希望使用你的服务，那应该如何使用呢？我们就可以给服务添加多个特征，还是原来的例子，前面我们创建了灯的服务，如果我们希望别人可以知道现在灯的颜色和位置，那我们就可以添加
这些参数作为服务的特征，例如灯的颜色。
添加自定义可读特征****A
灯的颜色值是可以被别人读取的，所以我们用特征A表示灯的颜色值，一个特征必须包含特征声明、特征值，每个特征都需要有自己的UUID，这里我们把特征A的UUID设置为0xFF01，它的值用4个byte表示，这个特征是可以被读取的，所以设置为ESP_GATT_CHAR_PROP_BIT_READ特征可读。
上面可以在自定义服务的工程中，添加下方代码：
enum
{
IDX_SVC, // 服务声明
IDX_CHAR_A, // 特征 A 声明
IDX_CHAR_VAL_A, // 特征 A 值
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// GATT特征标识
static const uint16_t character_declaration_uuid = ESP_GATT_UUID_CHAR_DECLARE;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 自定义特征A的UUID
static const uint16_t GATTS_CHAR_UUID_TEST_A = 0xFF01;
static const uint8_t char_prop_read = ESP_GATT_CHAR_PROP_BIT_READ; // 读属性
static const uint8_t char_value[4] = {0x11, 0x22, 0x33, 0x44}; // 特征值初始值
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
};代码解释
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
作用：声明一个特征（Characteristic），特征可被客户端读取，并声明它支持可读属性。
通俗解释：这就像在服务下挂一个子牌子，告诉别人"我这里有一个特征，支持读操作"。
关键点：
character_declaration_uuid：表示这是一个特征声明。
char_prop_read：这个特征支持读操作。
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
作用：定义特征 A 的实际值和权限。
通俗解释：这是特征 A 的具体数据存储位置，客户端可以读取或写入这个值。
关键点：
500对应设置的MTU最大值，表示一次可传输的最大字节长度
GATTS_CHAR_UUID_TEST_A：特征 A 的UUID是0xFF01。
ESP_GATT_PERM_READ ：允许客户端读取这个值。
char_value：特征的初始值是{0x11, 0x22, 0x33, 0x44}。然后通过定时器更新特征A的值，也可以理解为更新灯的颜色值，把这部分代码也添加到自定义服务的工程中，如果你不知道如何添加，在文章最后一个模块，有最终的整体工程。
#include "esp_timer.h"
static bool is_connect = false;
// 定时器回调函数
void timer_callback(void *arg) {
// 修改特征值
char_value[0]++;
char_value[1]++;
char_value[2]++;
char_value[3]++;
//需在ESP_GATTS_CONNECT_EVT事件中设置为true
if(is_connect){
// 更新 GATT 服务器中的特征值
esp_ble_gatts_set_attr_value(handle_table[IDX_CHAR_VAL_A], sizeof(char_value), (uint8_t *)char_value);
}
}
// 定时器初始化函数
// 需把函数添加到app_main最后
static void timer_init(void)
{
const esp_timer_create_args_t periodic_timer_args = {
.callback = &timer_callback,
.name = "periodic_timer"
};
esp_timer_handle_t periodic_timer;
ESP_ERROR_CHECK(esp_timer_create(&periodic_timer_args, &periodic_timer));
ESP_ERROR_CHECK(esp_timer_start_periodic(periodic_timer, 1000000)); // 1秒
}

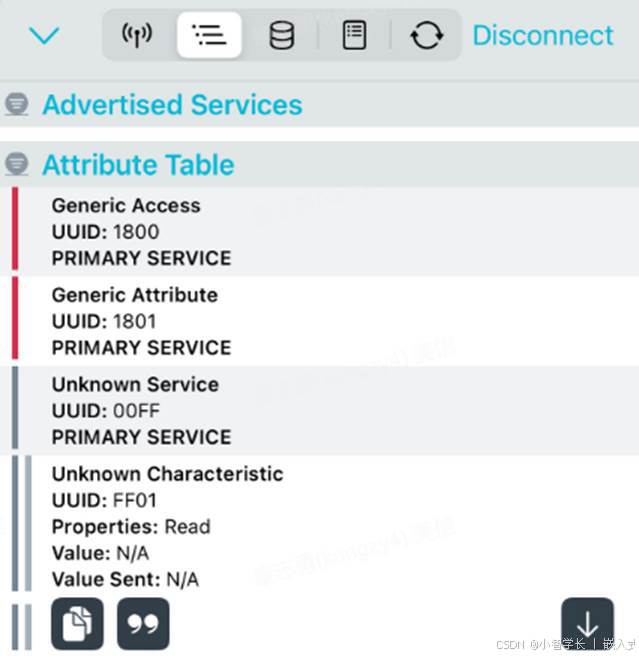

烧录后，重新连接设备，我们就可以发现服务0x00FF下有一个可读的特征FF01，我们可以点击右侧的↓箭头，就可以看到每次读取到的数据都在变化。
添加自定义可写特征****B
前面我们说到，灯除了一些可以被读取的特征，例如颜色、位置，还有可以被别人控制的功能，那就是灯的开关，我们也可以为灯的开关定义一个特征，用户可以通过修改该特征来控制灯的开关。
需要同时声明特征和设置特征的值，特征B的UUID为0xFF02，属性为可写ESP_GATT_CHAR_PROP_BIT_WRITE
enum
{
IDX_SVC, // 服务声明
IDX_CHAR_A, // 特征 A 声明
IDX_CHAR_VAL_A, // 特征 A 值
IDX_CHAR_B, // 特征 B 声明
IDX_CHAR_VAL_B, // 特征 B 值
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// GATT特征标识
static const uint16_t character_declaration_uuid = ESP_GATT_UUID_CHAR_DECLARE;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 自定义特征的UUID
static const uint16_t GATTS_CHAR_UUID_TEST_A = 0xFF01;
static const uint16_t GATTS_CHAR_UUID_TEST_B = 0xFF02;
static const uint8_t char_prop_read = ESP_GATT_CHAR_PROP_BIT_READ; // 读属性
static const uint8_t char_prop_write = ESP_GATT_CHAR_PROP_BIT_WRITE; // 写属性
static const uint8_t char_value[4] = {0x11, 0x22, 0x33, 0x44}; // 特征值初始值
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 B 声明 */
[IDX_CHAR_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_write), (uint8_t *)&char_prop_write}},
/* 特征 B 值 */
[IDX_CHAR_VAL_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_B, ESP_GATT_PERM_WRITE,
500, 0, NULL}},
};
解释：
/* 特征 B 声明 */
[IDX_CHAR_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_write), (uint8_t *)&char_prop_write}},
/* 特征 B 值 */
[IDX_CHAR_VAL_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_B, ESP_GATT_PERM_WRITE,
500, 0, NULL}},
作用：声明特征 B 并定义它的值和权限。
通俗解释：特征 B 只支持写入操作，客户端可以写入它的值。
关键点：
char_prop_write：特征 B 只支持写入操作。
GATTS_CHAR_UUID_TEST_C：特征 B 的UUID是0xFF02。

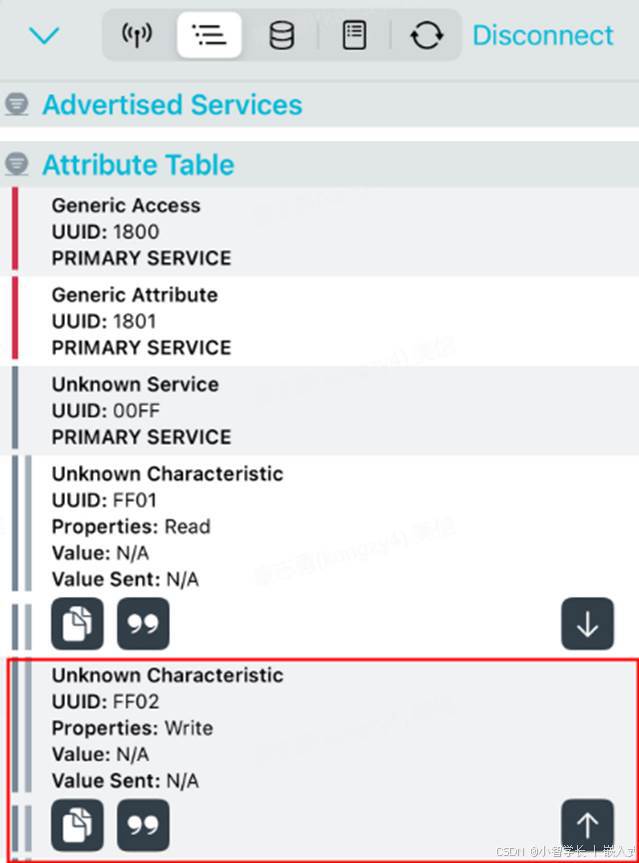

重新连接设备后，我们就可以发现有一个可写的特征，我们可以点击右侧的↑箭头，填写数据发送给设备。
添加自定义可读写特征****C

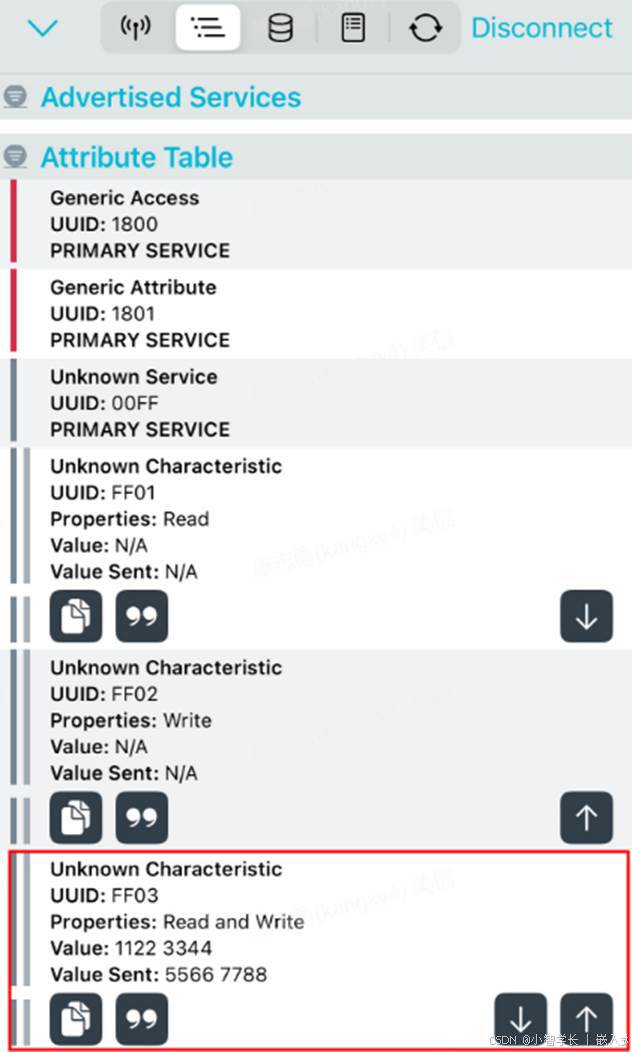

同理，如果设备中有一些特征是可读可写的，我们也可以自定义一个可读写特征，例如前面灯的开关，我们可以通过写属性控制灯的亮灭，也可以通过读属性读取当前灯的亮灭状态，所以灯的开关更准确来说应该是一个可读写的特征。
enum
{
IDX_SVC, // 服务声明
IDX_CHAR_A, // 特征 A 声明
IDX_CHAR_VAL_A, // 特征 A 值
IDX_CHAR_B, // 特征 B 声明
IDX_CHAR_VAL_B, // 特征 B 值
IDX_CHAR_C, // 特征 C 声明
IDX_CHAR_VAL_C, // 特征 C 值
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// GATT特征标识
static const uint16_t character_declaration_uuid = ESP_GATT_UUID_CHAR_DECLARE;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 自定义特征的UUID
static const uint16_t GATTS_CHAR_UUID_TEST_A = 0xFF01;
static const uint16_t GATTS_CHAR_UUID_TEST_B = 0xFF02;
static const uint16_t GATTS_CHAR_UUID_TEST_C = 0xFF03;
static const uint8_t char_prop_read = ESP_GATT_CHAR_PROP_BIT_READ; // 读属性
static const uint8_t char_prop_write = ESP_GATT_CHAR_PROP_BIT_WRITE; // 写属性
static const uint8_t char_prop_read_write = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_WRITE; // 读写属性
static const uint8_t char_value[4] = {0x11, 0x22, 0x33, 0x44}; // 特征值初始值
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 B 声明 */
[IDX_CHAR_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_write), (uint8_t *)&char_prop_write}},
/* 特征 B 值 */
[IDX_CHAR_VAL_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_B, ESP_GATT_PERM_WRITE,
500, 0, NULL}},
/* 特征 C 声明 */
[IDX_CHAR_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read_write), (uint8_t *)&char_prop_read_write}},
/* 特征 C 值 */
[IDX_CHAR_VAL_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_C, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
500, sizeof(char_value), (uint8_t *)char_value}},
};
重新烧录连接设备后，我们可以看到特征FF03右侧有上下两个箭头，代表这个特征是可读写的。
添加自定义可读写**+** 通知特征 D
如果我们的灯比较特别，还有故障提醒的功能，在灯故障时，我们希望灯可主动给我们发一些信息，这时候我们就可以自定义一个通知特征。
通知需要和特征描述符搭配使用
enum
{
IDX_SVC, // 服务声明
IDX_CHAR_A, // 特征 A 声明
IDX_CHAR_VAL_A, // 特征 A 值
IDX_CHAR_B, // 特征 B 声明
IDX_CHAR_VAL_B, // 特征 B 值
IDX_CHAR_C, // 特征 C 声明
IDX_CHAR_VAL_C, // 特征 C 值
IDX_CHAR_D, // 特征 D 声明
IDX_CHAR_VAL_D, // 特征 D 值
IDX_CHAR_CFG_D, // 特征 D 配置描述符
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// GATT特征标识
static const uint16_t character_declaration_uuid = ESP_GATT_UUID_CHAR_DECLARE;
// GATT特征描述符标识
static const uint16_t character_client_config_uuid = ESP_GATT_UUID_CHAR_CLIENT_CONFIG;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 自定义特征的UUID
static const uint16_t GATTS_CHAR_UUID_TEST_A = 0xFF01;
static const uint16_t GATTS_CHAR_UUID_TEST_B = 0xFF02;
static const uint16_t GATTS_CHAR_UUID_TEST_C = 0xFF03;
static const uint16_t GATTS_CHAR_UUID_TEST_D = 0xFF04;
static const uint8_t char_prop_read = ESP_GATT_CHAR_PROP_BIT_READ; // 读属性
static const uint8_t char_prop_write = ESP_GATT_CHAR_PROP_BIT_WRITE; // 写属性
static const uint8_t char_prop_read_write = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_WRITE; // 读写属性
static const uint8_t char_prop_read_write_notify = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_WRITE | ESP_GATT_CHAR_PROP_BIT_NOTIFY; // 读写通知属性
static uint8_t char_value[4] = {0x11, 0x22, 0x33, 0x44}; // 特征值初始值
static const uint8_t char_d_ccc[2] = {0x00, 0x00}; // 客户端配置描述符初始值 0x0000关闭通知和指示 0x0001开启通知，0x0002开启指示。
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 B 声明 */
[IDX_CHAR_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_write), (uint8_t *)&char_prop_write}},
/* 特征 B 值 */
[IDX_CHAR_VAL_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_B, ESP_GATT_PERM_WRITE,
500, 0, NULL}},
/* 特征 C 声明 */
[IDX_CHAR_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read_write), (uint8_t *)&char_prop_read_write}},
/* 特征 C 值 */
[IDX_CHAR_VAL_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_C, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 D 声明 */
[IDX_CHAR_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read_write), (uint8_t *)&char_prop_read_write_notify}},
/* 特征 D 值 */
[IDX_CHAR_VAL_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_D, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 D 描述符 */
[IDX_CHAR_CFG_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
sizeof(uint16_t), sizeof(char_d_ccc), (uint8_t *)char_d_ccc}},
};
解释：
/* 特征 D 描述符 */
[IDX_CHAR_CFG_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
sizeof(uint16_t), sizeof(char_d_ccc), (uint8_t *)char_d_ccc}},
作用：配置特征 D 的通知或指示功能。
通俗解释：这就像一个开关，客户端可以通过它来开启或关闭特征 D 的通知功能。
关键点：
character_client_config_uuid：表示这是一个客户端配置描述符。
char_d_ccc：描述符的初始值是{0x00, 0x00}，表示通知功能默认关闭。上方设置了通知后，我们就可以在手机端开启通知，等待设备更新消息了，设备更新消息使用下方函数：
esp_ble_gatts_send_indicate 用于发送指示（Indicate）或通知（Notify）。通知和指示的区别在于，指示需要客户端确认，而通知不需要。
esp_err_t ret = esp_ble_gatts_send_indicate(
gatts_if, // GATT接口句柄
conn_id, // 连接ID
attr_handle, // 特征值的属性句柄
value_len, // 数据长度
value, // 数据内容
false // need_confirm：false表示通知，true表示指示);最终参考，我们开启了一个定时器，在客户端连接成功后，每隔1s上报一条通知
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_system.h"
#include "esp_log.h"
#include "nvs_flash.h"
#include "esp_bt.h"
#include "esp_gap_ble_api.h"
#include "esp_gatts_api.h"
#include "esp_bt_main.h"
#include "esp_bt_device.h"
#include "esp_gatt_common_api.h"
#include "esp_timer.h"
#define GATTS_TABLE_TAG "GATTS_TABLE_DEMO"
#define SAMPLE_DEVICE_NAME "XIAOZHI" // 设备名称
#define SVC_INST_ID 0 // 服务实例 ID
#define ADV_CONFIG_FLAG (1 << 0) // 广播配置标志
#define SCAN_RSP_CONFIG_FLAG (1 << 1) // 扫描响应配置标志
static uint8_t adv_config_done = 0; // 广播配置完成标志
static bool is_connect = false;
static esp_gatt_if_t g_gatts_if;
static uint16_t gatt_conn_id;
// 定义原始广播数据数组
static uint8_t raw_adv_data[] = {
/* 广播数据中的标志字段 0x02 表示数据长度为 2 字节 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 0x03 表示该字段数据长度为 3 字节 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFF, 0x00,
/* 制造商特定的数据 长度（7字节），类型（制造商特定的数据），公司ID（0x0102），数据（0x03, 0x04, 0x05） */
0x06, ESP_BLE_AD_MANUFACTURER_SPECIFIC_TYPE, 0x01, 0x02, 0x03, 0x04, 0x05
};
// 定义原始扫描响应数据数组
static uint8_t raw_scan_rsp_data[] = {
/* 扫描响应数据中的标志字段 */
0x02, ESP_BLE_AD_TYPE_FLAG, 0x06,
/* 发射功率级别字段 */
0x02, ESP_BLE_AD_TYPE_TX_PWR, 0xEB,
/* 完整的 16 位服务 UUID 字段 */
0x03, ESP_BLE_AD_TYPE_16SRV_CMPL, 0xFE, 0x00
};
static esp_ble_adv_params_t adv_params = {
.adv_int_min = 0x20, // 最小广播间隔
.adv_int_max = 0x40, // 最大广播间隔
.adv_type = ADV_TYPE_IND, // 广播类型
.own_addr_type = BLE_ADDR_TYPE_PUBLIC, // 地址类型
.channel_map = ADV_CHNL_ALL, // 广播通道
.adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY, // 广播过滤策略
};
enum
{
IDX_SVC, // 服务声明
IDX_CHAR_A, // 特征 A 声明
IDX_CHAR_VAL_A, // 特征 A 值
IDX_CHAR_B, // 特征 B 声明
IDX_CHAR_VAL_B, // 特征 B 值
IDX_CHAR_C, // 特征 C 声明
IDX_CHAR_VAL_C, // 特征 C 值
IDX_CHAR_D, // 特征 D 声明
IDX_CHAR_VAL_D, // 特征 D 值
IDX_CHAR_CFG_D, // 特征 D 配置描述符
HRS_IDX_NB, // 总数
};
uint16_t handle_table[HRS_IDX_NB];
// GATT协议主服务标识
static const uint16_t primary_service_uuid = ESP_GATT_UUID_PRI_SERVICE;
// GATT特征标识
static const uint16_t character_declaration_uuid = ESP_GATT_UUID_CHAR_DECLARE;
// GATT特征描述符标识
static const uint16_t character_client_config_uuid = ESP_GATT_UUID_CHAR_CLIENT_CONFIG;
// 自定义服务的UUID
static const uint16_t GATTS_SERVICE_UUID_TEST = 0x00FF;
// 自定义特征的UUID
static const uint16_t GATTS_CHAR_UUID_TEST_A = 0xFF01;
static const uint16_t GATTS_CHAR_UUID_TEST_B = 0xFF02;
static const uint16_t GATTS_CHAR_UUID_TEST_C = 0xFF03;
static const uint16_t GATTS_CHAR_UUID_TEST_D = 0xFF04;
static const uint8_t char_prop_read = ESP_GATT_CHAR_PROP_BIT_READ; // 读属性
static const uint8_t char_prop_write = ESP_GATT_CHAR_PROP_BIT_WRITE; // 写属性
static const uint8_t char_prop_read_write = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_WRITE; // 读写属性
static const uint8_t char_prop_read_write_notify = ESP_GATT_CHAR_PROP_BIT_READ | ESP_GATT_CHAR_PROP_BIT_WRITE | ESP_GATT_CHAR_PROP_BIT_NOTIFY; // 读写通知属性
static uint8_t char_value[4] = {0x11, 0x22, 0x33, 0x44}; // 特征值初始值
static const uint8_t char_d_ccc[2] = {0x00, 0x00}; // 客户端配置描述符初始值 0x0000关闭通知和指示 0x0001开启通知，0x0002开启指示。
/* 完整的数据库描述 - 用于将属性添加到数据库 */
static const esp_gatts_attr_db_t gatt_db[HRS_IDX_NB] =
{
// 服务声明
[IDX_SVC] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&primary_service_uuid, ESP_GATT_PERM_READ,
sizeof(uint16_t), sizeof(GATTS_SERVICE_UUID_TEST), (uint8_t *)&GATTS_SERVICE_UUID_TEST}},
/* 特征 A 声明 */
[IDX_CHAR_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read), (uint8_t *)&char_prop_read}},
/* 特征 A 值 */
[IDX_CHAR_VAL_A] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_A, ESP_GATT_PERM_READ,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 B 声明 */
[IDX_CHAR_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_write), (uint8_t *)&char_prop_write}},
/* 特征 B 值 */
[IDX_CHAR_VAL_B] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_B, ESP_GATT_PERM_WRITE,
500, 0, NULL}},
/* 特征 C 声明 */
[IDX_CHAR_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read_write), (uint8_t *)&char_prop_read_write}},
/* 特征 C 值 */
[IDX_CHAR_VAL_C] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_C, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 D 声明 */
[IDX_CHAR_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_declaration_uuid, ESP_GATT_PERM_READ,
sizeof(uint8_t), sizeof(char_prop_read_write), (uint8_t *)&char_prop_read_write_notify}},
/* 特征 D 值 */
[IDX_CHAR_VAL_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&GATTS_CHAR_UUID_TEST_D, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
500, sizeof(char_value), (uint8_t *)char_value}},
/* 特征 D 描述符 */
[IDX_CHAR_CFG_D] =
{{ESP_GATT_AUTO_RSP}, {ESP_UUID_LEN_16, (uint8_t *)&character_client_config_uuid, ESP_GATT_PERM_READ|ESP_GATT_PERM_WRITE,
sizeof(uint16_t), sizeof(char_d_ccc), (uint8_t *)char_d_ccc}},
};
static void gap_event_handler(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
switch (event) {
case ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GAP_BLE_ADV_DATA_RAW_SET_COMPLETE_EVT");
adv_config_done &= (~ADV_CONFIG_FLAG); // 清除广播配置标志
if (adv_config_done == 0){
esp_ble_gap_start_advertising(&adv_params); // 开始广播
}
break;
case ESP_GAP_BLE_SCAN_RSP_DATA_RAW_SET_COMPLETE_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GAP_BLE_SCAN_RSP_DATA_RAW_SET_COMPLETE_EVT");
adv_config_done &= (~SCAN_RSP_CONFIG_FLAG); // 清除扫描响应配置标志
if (adv_config_done == 0){
esp_ble_gap_start_advertising(&adv_params); // 开始广播
}
break;
case ESP_GAP_BLE_ADV_START_COMPLETE_EVT:
/* 广播开始完成事件，表示广播开始成功或失败 */
if (param->adv_start_cmpl.status != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(GATTS_TABLE_TAG, "advertising start failed");
}else{
ESP_LOGI(GATTS_TABLE_TAG, "advertising start successfully");
}
break;
case ESP_GAP_BLE_ADV_STOP_COMPLETE_EVT:
if (param->adv_stop_cmpl.status != ESP_BT_STATUS_SUCCESS) {
ESP_LOGE(GATTS_TABLE_TAG, "Advertising stop failed");
}
else {
ESP_LOGI(GATTS_TABLE_TAG, "Stop adv successfully");
}
break;
case ESP_GAP_BLE_UPDATE_CONN_PARAMS_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "update connection params status = %d, conn_int = %d, latency = %d, timeout = %d",
param->update_conn_params.status,
param->update_conn_params.conn_int,
param->update_conn_params.latency,
param->update_conn_params.timeout);
break;
default:
break;
}
}
// GATT 事件处理程序
static void gatts_event_handler(esp_gatts_cb_event_t event, esp_gatt_if_t gatts_if, esp_ble_gatts_cb_param_t *param)
{
switch (event) {
case ESP_GATTS_REG_EVT:{
ESP_LOGI(GATTS_TABLE_TAG, "gatts_if %d, app_id %d", gatts_if, param->reg.app_id);
// 设置设备名称
esp_err_t set_dev_name_ret = esp_ble_gap_set_device_name(SAMPLE_DEVICE_NAME);
if (set_dev_name_ret){
ESP_LOGE(GATTS_TABLE_TAG, "set device name failed, error code = %x", set_dev_name_ret);
}
// 配置广播数据
esp_err_t raw_adv_ret = esp_ble_gap_config_adv_data_raw(raw_adv_data, sizeof(raw_adv_data));
if (raw_adv_ret){
ESP_LOGE(GATTS_TABLE_TAG, "config raw adv data failed, error code = %x ", raw_adv_ret);
}
adv_config_done |= ADV_CONFIG_FLAG;
// 配置扫描响应数据
esp_err_t raw_scan_ret = esp_ble_gap_config_scan_rsp_data_raw(raw_scan_rsp_data, sizeof(raw_scan_rsp_data));
if (raw_scan_ret){
ESP_LOGE(GATTS_TABLE_TAG, "config raw scan rsp data failed, error code = %x", raw_scan_ret);
}
adv_config_done |= SCAN_RSP_CONFIG_FLAG;
// 创建属性表
esp_err_t create_attr_ret = esp_ble_gatts_create_attr_tab(gatt_db, gatts_if, HRS_IDX_NB, SVC_INST_ID);
if (create_attr_ret){
ESP_LOGE(GATTS_TABLE_TAG, "create attr table failed, error code = %x", create_attr_ret);
}
}
break;
case ESP_GATTS_READ_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_READ_EVT");
break;
case ESP_GATTS_WRITE_EVT:{
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_WRITE_EVT");
if (!param->write.is_prep){
// 处理非准备写入事件
ESP_LOGI(GATTS_TABLE_TAG, "prep write, handle = %d, value len = %d, value :", param->write.handle, param->write.len);
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->write.value, param->write.len);
if (handle_table[IDX_CHAR_CFG_D] == param->write.handle && param->write.len == 2){
uint16_t descr_value = param->write.value[1]<<8 | param->write.value[0];
if (descr_value == 0x0001){
ESP_LOGI(GATTS_TABLE_TAG, "notify enable");
}else if (descr_value == 0x0002){
ESP_LOGI(GATTS_TABLE_TAG, "indicate enable");
}else if (descr_value == 0x0000){
ESP_LOGI(GATTS_TABLE_TAG, "notify/indicate disable ");
}
}
}else{
// 处理准备写入事件，适合大数据分段写入
ESP_LOGI(GATTS_TABLE_TAG, "prepare write, handle = %d, value len = %d", param->write.handle, param->write.len);
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->write.value, param->write.len);
}
// 如果需要响应，则发送响应
if (param->write.need_rsp){
esp_ble_gatts_send_response(gatts_if, param->write.conn_id, param->write.trans_id, ESP_GATT_OK, NULL);
}
}
break;
case ESP_GATTS_EXEC_WRITE_EVT:
// 如果客户端执行了ESP_GATTS_WRITE_EVT分段写入，再触发ESP_GATTS_EXEC_WRITE_EVT则是提交所有数据
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_EXEC_WRITE_EVT");
if (param->exec_write.exec_write_flag == ESP_GATT_PREP_WRITE_EXEC){
//此处可以执行数据提交操作
}
break;
case ESP_GATTS_MTU_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_MTU_EVT, MTU %d", param->mtu.mtu);
break;
case ESP_GATTS_CONF_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_CONF_EVT, status = %d, attr_handle %d", param->conf.status, param->conf.handle);
break;
case ESP_GATTS_START_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "SERVICE_START_EVT, status %d, service_handle %d", param->start.status, param->start.service_handle);
break;
case ESP_GATTS_CONNECT_EVT:
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_CONNECT_EVT, conn_id = %d", param->connect.conn_id);
g_gatts_if = gatts_if;
gatt_conn_id = param->connect.conn_id;
is_connect = true;
ESP_LOG_BUFFER_HEX(GATTS_TABLE_TAG, param->connect.remote_bda, 6);
// 更新连接参数
esp_ble_conn_update_params_t conn_params = {0};
memcpy(conn_params.bda, param->connect.remote_bda, sizeof(esp_bd_addr_t));
/* 对于 iOS 系统，请参考 Apple 官方文档关于 BLE 连接参数限制。 */
conn_params.latency = 0;
conn_params.max_int = 0x20; // max_int = 0x20*1.25ms = 40ms
conn_params.min_int = 0x10; // min_int = 0x10*1.25ms = 20ms
conn_params.timeout = 400; // timeout = 400*10ms = 4000ms
// 开始向对等设备发送更新连接参数请求
esp_ble_gap_update_conn_params(&conn_params);
break;
case ESP_GATTS_DISCONNECT_EVT:
is_connect = false;
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_DISCONNECT_EVT, reason = 0x%x", param->disconnect.reason);
esp_ble_gap_start_advertising(&adv_params);
break;
case ESP_GATTS_CREAT_ATTR_TAB_EVT:{
if (param->add_attr_tab.status != ESP_GATT_OK){
ESP_LOGE(GATTS_TABLE_TAG, "create attribute table failed, error code=0x%x", param->add_attr_tab.status);
}
else if (param->add_attr_tab.num_handle != HRS_IDX_NB){
ESP_LOGE(GATTS_TABLE_TAG, "create attribute table abnormally, num_handle (%d) \
doesn't equal to HRS_IDX_NB(%d)", param->add_attr_tab.num_handle, HRS_IDX_NB);
}
else {
ESP_LOGI(GATTS_TABLE_TAG, "create attribute table successfully, the number handle = %d",param->add_attr_tab.num_handle);
memcpy(handle_table, param->add_attr_tab.handles, sizeof(handle_table));
esp_ble_gatts_start_service(handle_table[IDX_SVC]);
}
break;
}
case ESP_GATTS_STOP_EVT:
case ESP_GATTS_OPEN_EVT:
case ESP_GATTS_CANCEL_OPEN_EVT:
case ESP_GATTS_CLOSE_EVT:
case ESP_GATTS_LISTEN_EVT:
case ESP_GATTS_CONGEST_EVT:
case ESP_GATTS_UNREG_EVT:
case ESP_GATTS_DELETE_EVT:
default:
break;
}
}
// 定时器回调函数
void timer_callback(void *arg) {
// 修改特征值
char_value[0]++;
char_value[1]++;
char_value[2]++;
char_value[3]++;
if(is_connect){
uint8_t notify_data[15];
for (int i = 0; i < sizeof(notify_data); ++i)
{
notify_data[i] = i;
}
ESP_LOGI(GATTS_TABLE_TAG, "ESP_GATTS_CONNECT_EVT, g_gatts_if = %d conn_id = %d", g_gatts_if,gatt_conn_id);
//用于发送指示（Indicate）或通知（Notify）。通知和指示的区别在于，指示需要客户端确认，而通知不需要，也就是最后一个参数true/false。
esp_ble_gatts_send_indicate(g_gatts_if, gatt_conn_id, handle_table[IDX_CHAR_VAL_D],
sizeof(notify_data), notify_data, false);
}
}
// 定时器初始化函数
static void timer_init(void)
{
const esp_timer_create_args_t periodic_timer_args = {
.callback = &timer_callback,
.name = "periodic_timer"
};
esp_timer_handle_t periodic_timer;
ESP_ERROR_CHECK(esp_timer_create(&periodic_timer_args, &periodic_timer));
ESP_ERROR_CHECK(esp_timer_start_periodic(periodic_timer, 1000000)); // 1秒
}
// 主应用程序入口
void app_main(void)
{
esp_err_t ret;
// 初始化 NVS。
ret = nvs_flash_init();
if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
ESP_ERROR_CHECK(nvs_flash_erase());
ret = nvs_flash_init();
}
ESP_ERROR_CHECK( ret );
// 释放经典蓝牙模式的控制器内存
ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));
// 初始化蓝牙控制器配置
esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
ret = esp_bt_controller_init(&bt_cfg);
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 启用蓝牙控制器
ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable controller failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 初始化蓝牙协议栈
ret = esp_bluedroid_init();
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s init bluetooth failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 启用蓝牙协议栈
ret = esp_bluedroid_enable();
if (ret) {
ESP_LOGE(GATTS_TABLE_TAG, "%s enable bluetooth failed: %s", __func__, esp_err_to_name(ret));
return;
}
// 注册 GATT 服务回调函数
ret = esp_ble_gatts_register_callback(gatts_event_handler);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gatts register error, error code = %x", ret);
return;
}
// 注册 GAP 回调函数
ret = esp_ble_gap_register_callback(gap_event_handler);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gap register error, error code = %x", ret);
return;
}
// 注册 GATT 应用程序
//app_id = 0,ESP32中可以同时运行多个GATT应用程序，每个应用程序都需要一个唯一的 app_id,取值范围为 0x0000 到 0xFFFF。
ret = esp_ble_gatts_app_register(0);
if (ret){
ESP_LOGE(GATTS_TABLE_TAG, "gatts app register error, error code = %x", ret);
return;
}
//设置本地设备的GATT最大传输单元（MTU）。MTU 是 GATT 通信中一次传输的最大数据包大小
esp_err_t local_mtu_ret = esp_ble_gatt_set_local_mtu(500);
if (local_mtu_ret){
ESP_LOGE(GATTS_TABLE_TAG, "set local MTU failed, error code = %x", local_mtu_ret);
}
timer_init();
}|----------------------------------------------------------------------------|----------------------------------------------------------------------------|
|
|
|
重新烧录后，我们可以看到特征FF04中，多了一个↓箭头，底部有一个横线的，我们就可以点击它来开启通知监听，一旦设备信息有变化，我们就可以收到数据，另外，我们也可以通过设置2902的特征描述符，来开启或关闭通知功能。
