RK3568/RK3588 KVM系统虚拟化解决方案

buildroot 编译

为啥要用 buildroot

支持很多：交叉编译工具链、根文件系统生成、内核映像编译和引导加载程序编译。
使用简单：使用类似内核的 menuconfig、gconfig 和 xconfig配置界面，使用 buildroot 构建基本系统很容易。
支持很多的包：很多 benchmark 的测试，qemu，kvmtools等都集成在里面。

基本介绍

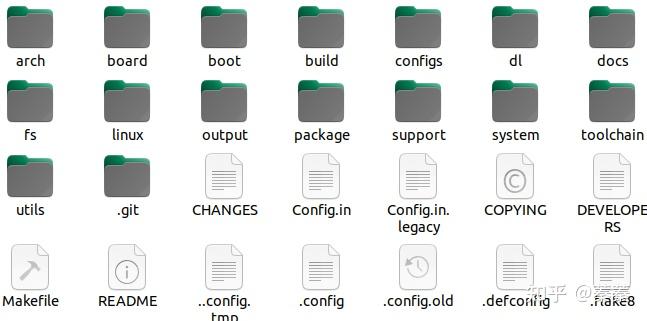

目录结构

config：配置文件
dl：下载的软件包
output：输出文件
package：软件包版本，编译配置信息

配置界面：

主要关注：

Target options：用于为构建目标选择特性和配置参数
Toolchain：该选项用于配置工具链和编译器特性
System configuration：该选项用于配置生成的文件系统的配置文件和启动特性
Target packages：该选项用于选择和配置所需要的软件包和软件环境
Filesystem images：该选项用于配置经 buildroot 编译构建后的文件系统的镜像格式

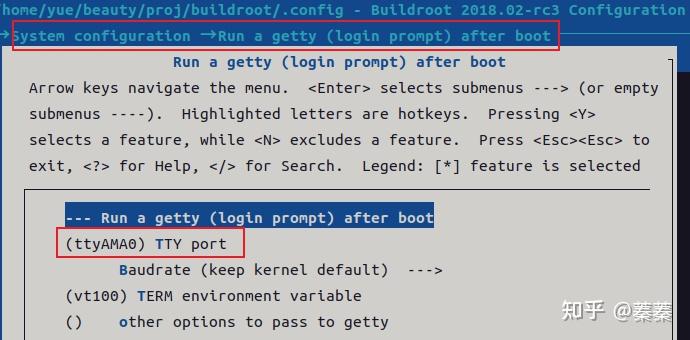

虚拟机根文件系统需设置：

配置保存

配置文件作为.config 存储在顶级 buildroot 源目录中。它是一个完整的配置文件，它包含所有选项的值。efconfig 只存储选择了非默认值选项的值，这样更容易阅读、修改，可以用于配置的自动化构建。对于默认的 buildroot 配置，defconfig 是空的，一切都是默认的。

在 configs / 目录下，有许多已经配置好的 *_defconfig，我们可以根据它来生成.config 文件。

复制代码

make *_defconfig

然后再：

复制代码

make menuconfig

它会覆盖当前的.config 文件，如果要保存，则可以使用：

复制代码

make savedefconfig

升级 qemu

默认的 qemu 不支持 cortex-a55，最新的 qemu8.2.0 则支持。

下载最新的 qemu-8.2.0.tar.xz，并把它放入 dl 目录。

修改 package/qemu 目录下的 qemu.mk:

复制代码

QEMU_VERSION = 8.2.0
QEMU_SOURCE = qemu-$(QEMU_VERSION).tar.xz
QEMU_SITE = http://download.qemu.org
QEMU_LICENSE = GPL-2.0, LGPL-2.1, MIT, BSD-3-Clause, BSD-2-Clause, Others/BSD-1c
QEMU_LICENSE_FILES = COPYING COPYING.LIB

并且在 qemu 的编译配置中 (搜索宏 QEMU_CONFIGURE_CMDS)，添加编译参数：

复制代码

--disable-hexagon-idef-parser

kernel 编译

配置

复制代码

make ARCH=arm64 CROSS_COMPILE=/home/yue/beauty/proj/rk356x_linux_release_v1.3.0b_20221213/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- menuconfig

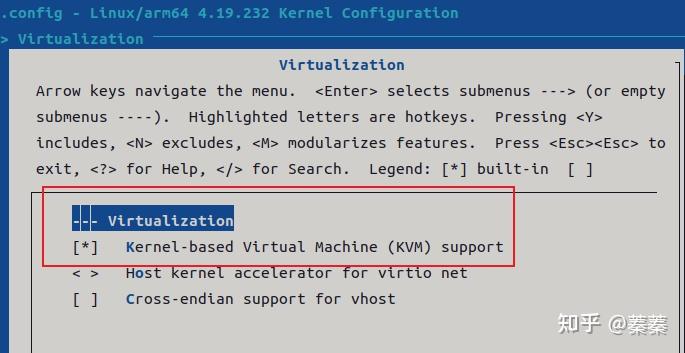

选择 KVM:

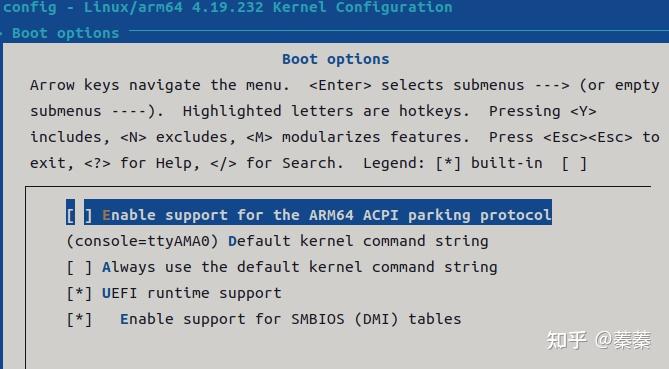

配置 console：

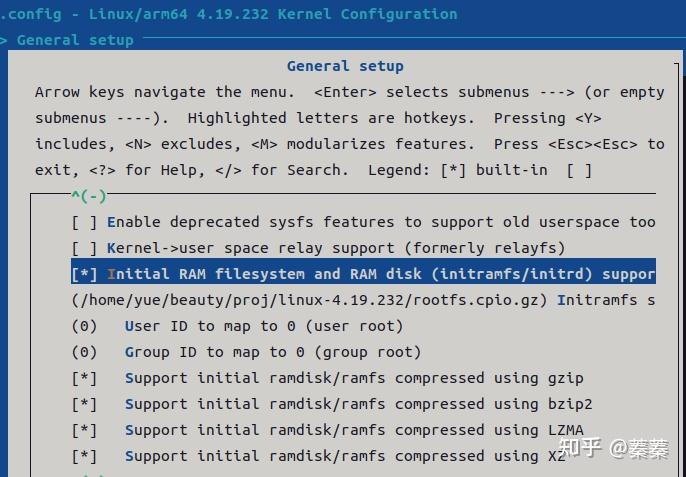

关联根文件系统：

编译

复制代码

ake ARCH=arm64 CROSS_COMPILE=/home/yue/beauty/proj/rk356x_linux_release_v1.3.0b_20221213/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- j8

输出

arch/arm64/boot/Image
vmlinux

file 一下发现：

Image: Linux kernel ARM64 boot executable Image, little-endian, 4K pages
vmlinux: ELF 64-bit LSB executable, ARM aarch64, version 1 (SYSV), statically linked, BuildID[sha1]=dad4c3147e36034c9cb13a786bd8e238f740504b, with debug_info, not stripped

查看编译信息：

复制代码

SORTEX  vmlinux
  SYSMAP  System.map
  OBJCOPY arch/arm64/boot/Image
  Building modules, stage 2.
  MODPOST 418 modules

编译报错

在编译 buildroot 中的 dtc 库的时候：

复制代码

error：multiple definition of `yylloc'

屏蔽 dtc-parse.tab.c 文件中 1205 行左右的 YYLTYPE yylloc，或者 extern YYLTYPE yylloc:

复制代码

/* The semantic value of the lookahead symbol.  */
YYSTYPE yylval;
/* Location data for the lookahead symbol.  */
//YYLTYPE yylloc
# if defined YYLTYPE_IS_TRIVIAL && YYLTYPE_IS_TRIVIAL
  = { 1, 1, 1, 1 }
# endif
;

在编译 buildroot 中的 ctest 库时候：

复制代码

buildroot/output/build/host-cmake-3.8.2/Source/cmServerProtocol.cxx:626:39: error: 'numeric_limits' is not a member of 'std'

此时需要添加头文件引用：

复制代码

#include <stdexcept>
#include <limits>

在编译 qemu 的时候:

复制代码

FAILED: target/hexagon/idef-parser

link meson-generated_idef-parser.tab.c.o libglib-2.0.so: error adding symbols: file in wrong format

使用 file 查看这两个文件发现，一个是 x86，一个是 aarch64

复制代码

--disable-hexagon-idef-parser

信息查看

内核版本：

复制代码

cat /proc/version
Linux version 4.19.232 (root@yue-yi-machine) ((HEAD: f7165816db073abb32bfe4f754a317d687c7bbcf) (sdk version: rk356x_linux_release_20230710_v1.3.2f.xml) (gcc version 10.3.1 20210621
root@RK356X:/#

发行版本：

复制代码

cat /etc/issue
Welcome to RK356X Buildroot

CPU 信息：

复制代码

root@RK356X:/# lscpu
Architecture:            aarch64
  CPU op-mode(s):        32-bit, 64-bit
  Byte Order:            Little Endian
CPU(s):                  4
  On-line CPU(s) list:   0-3
Vendor ID:               ARM
  Model name:            Cortex-A55
    Model:               0
    Thread(s) per core:  1
    Core(s) per cluster: 4
    Socket(s):           -
    Cluster(s):          1
    Stepping:            r2p0
    CPU max MHz:         1992.0000
    CPU min MHz:         408.0000
    BogoMIPS:            48.00

另外：cat /proc/cpuinfo 可以查看每一个 CPU 信息。

** 内存信息：** 单位为 MB

复制代码

root@RK356X:/# free -m
               total        used        free      shared  buff/cache   available
Mem:            3837         106        3567           1         163        3690
Swap:              0           0           0

分区信息：

复制代码

me@ubuntu:~$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            875M     0  875M   0% /dev
tmpfs           185M  3.0M  182M   2% /run
/dev/mmcblk0p2   29G  4.0G   24G  15% /
tmpfs           924M     0  924M   0% /dev/shm
tmpfs           5.0M     0  5.0M   0% /run/lock
tmpfs           924M     0  924M   0% /sys/fs/cgroup
/dev/loop0       58M   58M     0 100% /snap/core20/1614
/dev/loop2       92M   92M     0 100% /snap/lxd/24065
/dev/loop1       62M   62M     0 100% /snap/lxd/22761
/dev/loop3       36M   36M     0 100% /snap/snapd/20674
/dev/mmcblk0p1  253M  121M  132M  48% /boot/firmware
tmpfs           185M     0  185M   0% /run/user/1000

查看是否开启了 KVM:

查看开机信息：

复制代码

[    0.011336] CPU: All CPU(s) started at EL2
[    0.106179] kvm [1]: IPA Size Limit: 44 bits
[    0.107506] kvm [1]: vgic interrupt IRQ9
[    0.107646] kvm [1]: Hyp mode initialized successfully

编译时确认：

如果是 buildroot 编译，可以查看 kernel/arch/arm64/configs 目录下，指定的配置文件是否有 CONFIG_VIRTUALIZATION 宏，如果没有，需要自己配置添加上。

命令查看：

复制代码

zcat /proc/config.gz | grep "CONFIG_VIRTUALIZATION"

得到 shell 输出：

复制代码

CONFIG_VIRTUALIZATION=y
