[数据传输/网络传输/序列化/计算机组成原理] 字节序/大小端

缘起

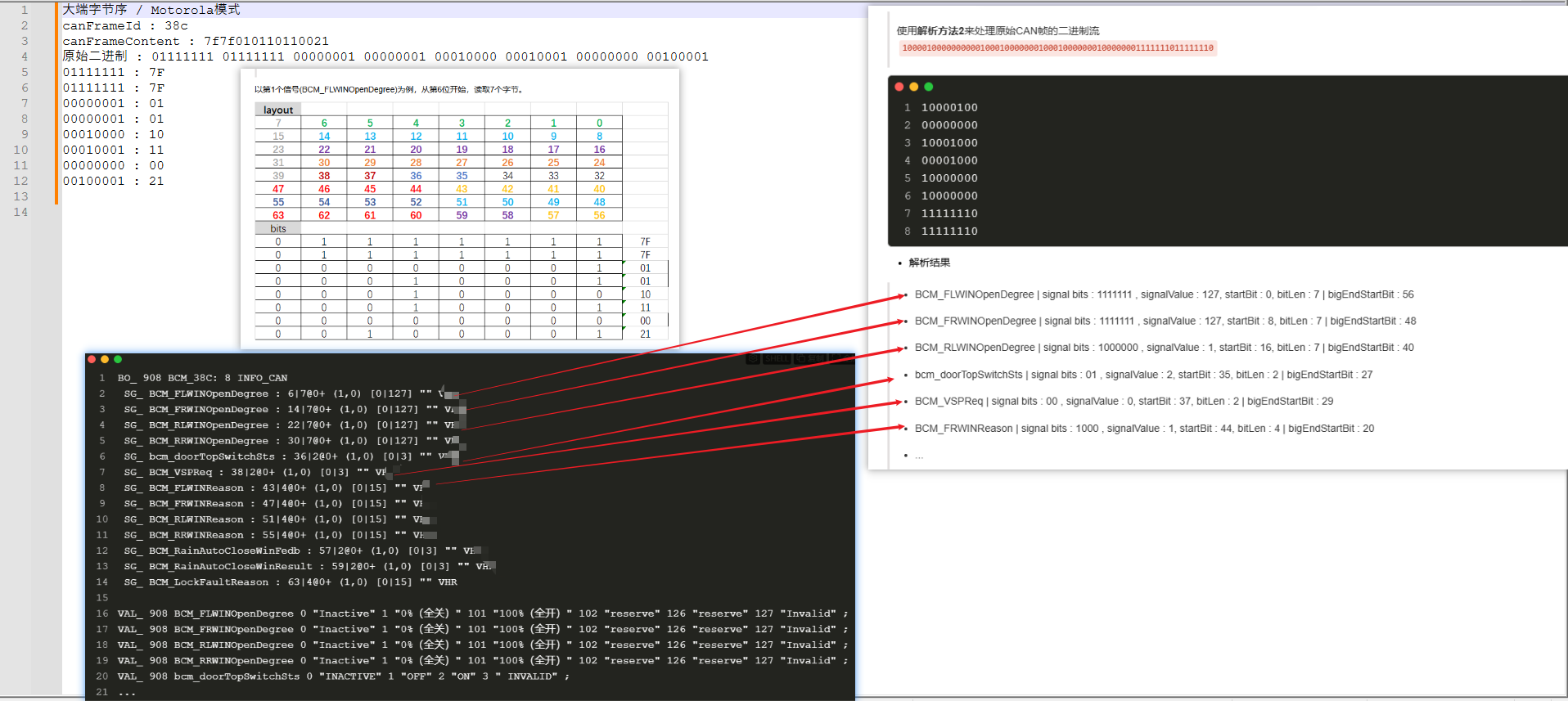

CAN / DBC 字节序与大端

概述： 字节序(Byte Order) := 大小端(Endian) ：= { Little-Endian(小端字节序) , Big-Endian(大端字节序/网络序) }

大小端的由来

• 关于大端小端名词的由来，有一个有趣的故事，来自于Jonathan Swift的《格利佛游记》：

Lilliput和Blefuscu这两个强国在过去的36个月中一直在苦战。

战争的原因：大家都知道，吃鸡蛋的时候，原始的方法是打破鸡蛋较大的一端，可以那时的皇帝的祖父由于小时侯吃鸡蛋，按这种方法把手指弄破了，因此他的父亲，就下令，命令所有的子民吃鸡蛋的时候，必须先打破鸡蛋较小的一端，违令者重罚。

然后老百姓对此法令极为反感，期间发生了多次叛乱，其中一个皇帝因此送命，另一个丢了王位，产生叛乱的原因就是另一个国家Blefuscu的国王大臣煽动起来的，叛乱平息后，就逃到这个帝国避难。

据估计，先后几次有11000余人情愿死也不肯去打破鸡蛋较小的端吃鸡蛋。

这个故事其实在讽刺当时英国和法国之间持续的冲突。

• Danny Cohen，一位网络协议 的开创者，第1次使用这两个术语指代字节顺序，后来就被大家广泛接受。

字节序的定义

• Little-Endian(小端字节序) / Big-Endian(大端字节序)，这两个术语与 CPU 体系结构 中单词中字节的方向有关。

• endian := byte order := 字节序

• 计算机内存 由正整数地址引用。

在计算机内存 中，存储最低有效字节 位于最高有效字节 之前的数字是"自然"的。

有时，计算机设计人员更喜欢使用这种表示的倒序版本。

• "自然"顺序，其中不太重要的字节 在内存地址中较高的有效字节之前，称为 little-endian。

• 许多供应商（如 Motorola、IBM、CRAY 和 Sun）更喜欢相反的顺序，当然，这称为 big-endian。

• Big-Endian(大端字节序) := 数据的高字节在内存的低地址存放，数据的低字节在内存的高地址存放

:= Motorola 模式 := 网络字节序(Network Order， 即网络序，默认网络传输字节为大端)

• 典型代表(CPU)： Motorola / IBM 390 / PowerPC CPU /
• 典型代表(程序): Sun / Java /
• 典型代表(文件): Adobe PS / JPEG / MacPaint /
• 其他代表: 绝大部分的【网络通讯协议】 / CRAY /
  即： 地址由小向大增加，而数据从高位往低位放

这和我们的阅读习惯一致。

• Little-Endian(小端字节序) := 数据的高字节在内存的高地址存放，数据的低字节在内存的低地址存放

:= Intel 模式

• 典型代表(CPU): Intel / X86 CPU / DEC CPU
• 典型代表(程序): C 语言程序
• 典型代表(文件): RTF / GIF / BMP
• 其他代表: 大部分的【操作系统】
  这种存储模式将地址的高低和数据位权有效地结合起来： 高地址部分权值高，低地址部分权值低

• 特殊代表

• DXF文件(AutoCAD) -- Variable(可灵活配置大小端)
• ARM CPU既可以工作在大端模式 ，也可以工作在小端模式

双端处理器可以在小端和大端两种模式下运行。当前一代的ARM处理器是双端处理器。

• 示例： 4个字节的16进制值(0x12345678)将按不同的字节序方式存储在内存中

Address         00  01  02  03
------------------------------
Little-endian   78  56  34  12
Big-endian      12  34  56  78

为什么会有大小端之分?

• 在计算机系统中，我们是以字节(Byte) 为单位的，每个地址单元 都对应着一个字节，一个字节为8bit。
• 但是在C语言中，除了8bit的char之外，还有16bit的short型，32bit的long型（要看具体的编译器）。

另外，对于位数大于8位的处理器，例如16位或者32位的处理器，由于寄存器的宽度 大于1个字节，那么必然存在着：多个字节的存放安排的问题。

因此，就导致了大端存储模式 和小端存储模式。

• 例如，一个16bit的short型x，在内存中的地址为0x0010，x的值为0x1122，那么0x11为高字节，0x22为低字节。

对于大端模式 ，就将0x11放在低地址中，即 0x0010 中，0x22放在高地址中，即0x0011中。

对于小端模式，刚好相反。

bytes: 0x11(高字节) / 0x22(低字节)

Address         00(低地址)  10(高地址)
------------------------------------
Little-endian   22         11
Big-endian      11         22

• 我们常用的X86CPU架构是小端模式 ，而KEIL C51则为大端模式。

很多的ARM，DSP都为小端模式 。

有些ARM处理器 ，还可以由硬件 来选择是大端模式 还是小端模式。

字节顺序是否影响文件格式?

• 以1个字节为基本单位的文件格式，独立于字节顺序，例如: ASCII文件。

• 其他文件格式 ，使用一些固定的端顺序格式

例如: JPEG文件，以大端顺序格式存储。

• java程序文件及二进制文件，全部为大端(与平台无关)： Java二进制文件中的所有内容都以大端顺序存储。

这意味着如果您只使用Java，那么所有文件在所有平台(Mac、PC、UNIX等)上的处理方式都是相同的。

• C语言程序及二进制文件，默认是小端模式 ：用C语言编写的程序通常使用小端顺序

如何判断机器的字节序?

C 语言版

• 可以编写一段测试程序来判别机器的字节序

BOOL IsBigEndian()
{
    int a = 0x1234;
    char b =  *(char *)&a;  //通过将 int 强制类型转换成 char 单字节，通过判断起始存储位置。即 等于 取b等于a的低地址部分
    if( b == 0x12) //低地址的内容为 高字节序的值时
    {
        return TRUE; //大端
    }
    return FALSE; //小端
}

• 联合体 /union的存放顺序 是所有成员都从低地址开始存放

利用该特性可以轻松地获得了CPU对内存采用Little-endian还是Big-endian模式读写：

BOOL IsBigEndian()
{
    union NUM
    {
        int a;
        char b;
    }num;
    num.a = 0x1234;
    if( num.b == 0x12 )
    {
        return TRUE;
    }
    return FALSE;
}

Shell 版

• 方法1

echo -n I | od -o | head -n1 | cut -f2 -d" " | cut -c6

解释： od命令的作用为将指定内容以八进制、十进制、十六进制、浮点格式或ASCII编码字符方式显示

• 0: 大端字节序
• 1: 小端字节序

Intel(R) Xeon(R) Platinum 8378C CPU @ 2.80GHz

• 方法2

echo -n I | od -o | head -n1 | awk '{print $2}'| cut -c6

• 输出：1为小端模式，0为大端模式；
• 解析：awk命令为文本处理。

• 方法3

lscpu | grep -i byte

• 输出： Byte Order / Little Endian；
• 解析： grep -i 为不区分大小写匹配；
• 注意： 在低版本的Linux 或 Windows Git Bash 可能不支持lscpu命令。

• 方法4

dpkg-architecture | grep -i end

• 输出：

DEB_BUILD_ARCH_ENDIAN=little

DEB_HOST_ARCH_ENDIAN=little

DEB_TARGET_ARCH_ENDIAN=little

• 解析： dpkg-architecture 命令是列出dpkg打包的一些环境参数；

Java 版

• 在Java中，我们可以使用ByteOrder.nativeOrder()方法来获取CPU使用的字节顺序。

在使用Intel CPU 或 AMD CPU时，输出结果都是小端顺序

import java.nio.ByteOrder;

    /**
     * 获取机器的字节序
     * @return
     */
    public static ByteOrder getByteOrder(){
        ByteOrder byteOrder = ByteOrder.nativeOrder();
        return byteOrder;
    }

• 基础工具： ByteUtils(字节操作) - 博客园/千千寰宇

含大小端的判断与处理

大小端之间的转换?

• 对于字数据（16位）：

#define BigtoLittle16(A)   ( ( ((uint16)(A) & 0xff00) >> 8)  |  (( (uint16)(A) & 0x00ff) << 8) )

• 对于双字数据（32位）

#define BigtoLittle32(A)   ((( (uint32)(A) & 0xff000000) >> 24) | \
                                       (( (uint32)(A) & 0x00ff0000) >> 8)   | \
                                       (( (uint32)(A) & 0x0000ff00) << 8)   | \
                                       (( (uint32)(A) & 0x000000ff) << 24))

Java 中的字节序 := Big-Endian

• 在两台计算机之间传输数据时，字节序的差异可能是一个问题。
• Java 二进制文件 中的所有内容都以 big-endian 顺序存储。

这有时称为网络顺序 。

这意味着，如果您只使用 Java，则:所有文件 在所有平台 上都以相同的方式完成：Mac、PC、UNIX 等。

您可以自由地以电子方式交换二进制数据，而无需担心字节序。

• 当您必须与一些不是用 Java 编写的、使用小端顺序 的程序交换数据时，问题就出现了。

一些平台在内部使用 big-endian order （Mac， IBM 390）;有些使用 little-endian order （Intel）。

最常见的是用 C 编写的程序。（C语言程序的默认字节序： 小端字节序）

从字节数组中按照指定的字节序提取bit序列

• 参考文献

• 基础工具： ByteUtils(字节操作) - 博客园/千千寰宇

    /**
     * 从16进制序列中按照指定的大小端(字节序)，提取指定长度的、指定偏移位的二进制串
     * @note 本示例中的样例序列对应的结果，均为正确结果
     */
    @Test
    public void extractTargetBitsTest(){
        String bits = null;

        //CAN帧 Payload
        bits = BytesUtils.extractTargetBits("0050D4408102050A", ByteOrder.LITTLE_ENDIAN, 17, 9);//'001101010'
        log.info("bits:{}", bits);

        bits = BytesUtils.extractTargetBits("7f7f010110110021", ByteOrder.BIG_ENDIAN, 22, 7);// '0000001'
        log.info("bits:{}", bits);

        bits = BytesUtils.extractTargetBits("7f7f010110110021", ByteOrder.BIG_ENDIAN, 22, 7);// '0000001'
        log.info("bits:{}", bits);

        //SOME/IP 报文 Payload
        bits = BytesUtils.extractTargetBits("ff", ByteOrder.BIG_ENDIAN, 1*8-1, 8);// '11111111' (1个字节，从起始位 8-1 开始，从右往左数 8 个 bit)
        log.info("bits:{}", bits);
    }
