单片机测ntc热敏电阻的几种方法

在单片机中测量NTC(负温度系数)热敏电阻的阻值,通常需要将其转换为电压或频率信号,再通过单片机进行采集和处理。以下是几种常见的方法及其详细说明:


1. 分压法(最常用)​

​原理​ ​:将NTC与固定电阻串联,通过分压电路将电阻变化转换为电压变化,再用ADC读取电压值。

​电路连接​​:

​步骤​​:

  1. 通过ADC读取分压点电压 VADC。
  2. 计算NTC阻值:RNTC=Rfixed⋅VADCVCC−VADC
  1. 根据NTC的B值公式或查表法转换为温度值。

​优点​ ​:简单、成本低。

​缺点​​:需要高精度ADC和参考电压,非线性需软件补偿。


​2. 恒流源法​

​原理​ ​:用恒流源驱动NTC,通过欧姆定律 V=I⋅R 直接测量电压。

​电路连接​​:

复制代码

​步骤​​:

  1. 恒流源输出稳定电流 I。
  2. 测量NTC两端电压 VADC。
  3. 计算阻值:RNTC=VADC/I。

​优点​ ​:线性关系,精度较高。

​缺点​​:需要额外恒流源电路,成本较高。


​3. 电容充放电法(RC时间测量)​

​原理​ ​:利用NTC与电容组成RC电路,测量充放电时间推算阻值。

​电路连接​​:

​步骤​​:

  1. GPIO输出高电平,通过NTC对电容充电。
  2. 测量电容电压从低到高阈值的时间 T。
  3. 阻值计算:RNTC≈T/(C⋅ln(2))。

​优点​ ​:无需ADC,适用于低成本单片机。

​缺点​​:受电容精度和GPIO特性影响,速度较慢。


​4. 电桥法(提高灵敏度)​

​原理​ ​:将NTC接入惠斯通电桥,通过差分放大检测微小阻值变化。

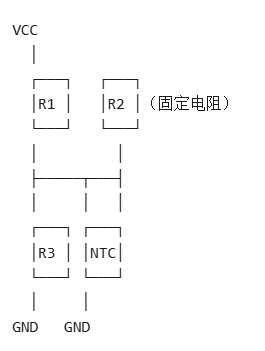

​电路连接​​:

​步骤​​:

  1. 电桥输出差分电压经运放放大后送ADC。
  2. 通过电桥平衡公式计算 RNTC。

​优点​ ​:高灵敏度,适合微小温度变化检测。

​缺点​​:电路复杂,需校准。


​5. 频率法(PWM/振荡器)​

​原理​ ​:将NTC作为振荡器的一部分,输出频率与阻值相关。

​电路连接​​:

  • 用NTC和电容组成RC振荡电路,输出方波至单片机定时器。
    ​步骤​
  1. 测量方波频率 f。
  2. 计算阻值:RNTC∝1/f。

​优点​ ​:抗干扰强,适合远距离传输。

​缺点​​:频率计算复杂,响应速度慢。


​6. 集成专用IC(简化设计)​

​原理​ ​:使用内置ADC和NTC驱动电路的芯片(如MAX31865)。

​步骤​​:

  1. 通过SPI/I2C读取IC输出的温度数据。
    ​优点​ :高精度、免校准。
    ​缺点​:成本较高。

​选择建议​​:

  • ​低成本方案​:分压法 + 软件查表(需校准)。
  • ​高精度需求​:恒流源法或电桥法。
  • ​无ADC单片机​:RC充放电法或频率法。

​注意事项​​:

  1. NTC的B值参数和温度曲线需准确。
  2. 软件上需进行非线性补偿(如Steinhart-Hart方程)。
  3. 避免自热效应(降低驱动电流)。

通过合理选择方法,可以平衡精度、成本和实现难度。
