STM32F103的boot跳转APP不成功问题排除

前言

本次使用的boot基于hal库，APP则为裸机程序，因此这种特殊的组合需要使用者自行添加一些代码来顶替hal库本身的功能。

boot情况

当前的boot完全可以启动同使用hal库的app版本，以此证明boot完全没有问题（app前需要使用__enable_irq();HAL_DeInit();HAL_Init();）

APP情况

当前使用的APP并未使用hal库，因此原本需要配置向量表偏移的地方就需要使用者亲手写了：

由于本人使用的app起点为0x3800（boot预留了4KB的空间）

c 复制代码

	NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x3800);
	__DSB();  // 数据同步屏障
	__ISB();  // 立即生效

注意点：

在裸机程序中不能在main开头直接使用向量表赋值，暂时不知道问题是什么。当前我是在RCC_Configuration();后面就可以正常使用了。

问题历程

正常情况下在app中直接使用__enable_irq();HAL_DeInit();HAL_Init();这三个函数完全就可以正常启动。

但是当前使用的APP时裸机程序，这三个函数的库并没有被包含。

猜想1

开始的猜想是这三个函数的原因，于是请AI生成了裸机程序：

但实际使用过程中APP仍然无法启动。

c 复制代码

void HAL_DeInit(void) {
    // 澶嶄綅鎵€鏈夊?栬?撅紙闄よ皟璇曟帴鍙ｏ級
    RCC->APB1RSTR = 0xFFFFFFFF;
    RCC->APB2RSTR = 0xFFFFFFFF;
    RCC->APB1RSTR = 0x00000000;
    RCC->APB2RSTR = 0x00000000;

    // 鍏抽棴鎵€鏈夋椂閽?
    RCC->AHBENR = 0x00000014;  // 浠呬繚鐣橲RAM鍜孎LITF鏃堕挓
    RCC->APB1ENR = 0x00000000;
    RCC->APB2ENR = 0x00000000;

    // 绂佺敤SysTick
    SysTick->CTRL = 0;
}

思考

因为这三个函数现在已经都添加上了，但还是没有正常进入到APP中。另外，由于是APP，keil没办法调试看到是停在了哪一步，于是只能深入了解问题根源，查询到可以使用j-link commander来直接读取程序运行指针来判断到底是停在哪一个函数上面。于是有了如下的步骤：

1.打开j-link commander，然后连接好调试器，开机，在j-link commander中输入"connect"------》回车默认------》输入S选择SWD调试方式------》回车默认速率------》输入"h"可以看到当前打运行指针掉到了哪里

查函数指针

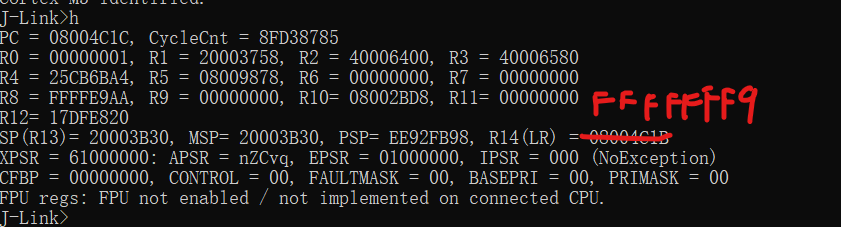

在这里可以看到R14（LR）的指针调到了FFFFFFF9，此时就要看MSP指针了。

（0xFFFFFFF9对应MSP主堆栈，0xFFFFFFFD对应PSP线程堆栈）

查MSP

MSP地址+24就是实际卡住的函数地址。↓

（MSP+0 ~ MSP+15：R0-R3寄存器值

MSP+16：R12寄存器值

MSP+20：LR（链接寄存器）值

MSP+24：PC（程序计数器）值（发生异常的指令地址））

然后根据得到的地址查找大概

我查到的指针是掉落在了NVIC_Init和NVIC_SetVectorTable之间，由此可以大概判断出与向量表相关。

查当前向量表地址

输入

mem32 0xE000ED08 1

来查询当前的向量偏移是多少

我查到的是初始地址：0x08000000

这代表向量表根本没有进行偏移，然后就需要手动向APP中添加向量表偏移

增加向量表偏移

设定偏移值很容易，网上就能搜到

这里我用了这个函数来设置：

NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x3800);

注意点

刚开始我直接添加到了main函数开头，可是实际发现并没有作用

后来放到了RCC_Configuration();后面才生的效。其实也有可能是keil没有重启出了bug了，等大家去探索。

而且后面还出现了设置的值与实际读取出来的值不一样，怀疑也和keil有一定的关系。
