H3CNE 综合实验二解析与实施指南
一、知识解析
本实验涵盖了中小型企业网络构建的核心技术，涉及网络分层设计、设备配置与互联、路由协议应用、网络安全及服务配置等多个方面，具体关键技术如下：
-
VLAN（虚拟局域网）：通过划分 VLAN（如 VLAN10、VLAN20 等）实现部门间的网络隔离，增强网络安全性和管理效率，同时减少广播风暴影响。
-
静态路由：在特定区域（如 sw7-sw9 之间）手动配置路由条目，实现固定路径的网络互通，适用于拓扑结构简单且稳定的场景。
-
动态路由协议：
-
- OSPF（开放式最短路径优先）：一种链路状态路由协议，用于在较大规模、层次化的网络区域中实现动态路由更新，具有收敛速度快、无路由环路等特点，本实验中按区域配置并宣告环回口。
-
- RIP（路由信息协议）：一种距离矢量路由协议，适用于较小规模网络，本实验中用于特定区域的路由信息交换，且需确保业务网段不出现协议报文。
-
PPP-MP（点到点协议多链路捆绑）：在 R1 和 R2 之间通过双线连接配置，实现多条物理链路的捆绑，提高带宽并实现负载分担，同时结合 CHAP 验证增强链路安全性。
-
Easy IP ：一种 NAT（网络地址转换）技术，本实验中用于允许特定业务网段（192.168.1.0/24 和 192.168.2.0/24）访问互联网，实现私网地址到公网地址的转换。
-
ACL（访问控制列表）：用于控制网络访问权限，如限制 Telnet 和 FTP 服务的登录源网段，保障设备管理安全。
-
链路聚合：将交换机的多个物理接口聚合为一个逻辑接口（如 sw7 和 sw8 的 G1/0/3-5 聚合组 1），提高链路带宽和冗余能力。
-
STP（生成树协议）：通过选举根网桥（本实验中为 sw9）避免交换网络中的环路，保证网络的稳定运行。
-
DHCP（动态主机配置协议）：在 sw9 上配置，为 VLAN10 和 VLAN20 的 PC 自动分配 IP 地址、网关和 DNS 地址，简化客户端网络配置。
-
Telnet 与 FTP 服务：分别在 R12 和 R13 上配置，用于远程设备管理和文件传输，并通过 ACL 限制访问来源。
二、实验拓扑
三、实验需求
（一）项目背景
某集团公司为实现信息交流与资源共享，需构建统一网络，整合业务流程。总部采用双核心架构，通过租用运营商的两条 2M 专线及一条千兆专线，利用路由器实现负载分担；通过 VLAN 技术对各部门用户进行安全管理；采用多种路由协议及 DHCP 等服务，保障网络互通与安全。
（二）具体需求
-
按照图示配置各设备接口的 IP 地址。
-
Sw7 和 sw8 之间的直连链路配置链路聚合。
-
对 VLAN 进行命名以区分部门，PC10 属于 VLAN10（市场部），PC11 属于 VLAN20（技术部）；VLAN30、40 等用于交换机间 RIP 协议及互联。
-
所有交换机相连的端口配置为 Trunk，允许相关流量通过。
-
交换机连接 PC 的端口配置为边缘端口。
-
选举 sw9 为生成树的根网桥。
-
在 sw9 上配置 DHCP 服务，为 VLAN10 和 VLAN20 的 PC 动态分配 IP、网关（分别为 192.168.1.254 和 192.168.2.254）及 DNS 地址。
-
按图示区域配置 OSPF 协议，并将环回口宣告进对应区域。
-
按图示区域配置 RIP 协议，将环回口宣告进对应区域，且业务网段不允许出现协议报文。
-
实现内网全网互通。
-
R1 和 R2 之间通过双线连接互联网，配置 PPP-MP，并进行双向 CHAP 验证。
-
配置 Easy IP，仅允许业务网段 192.168.1.0/24 和 192.168.2.0/24 通过 R2 和 R3 访问互联网。
-
R12 开启 Telnet 远程登录，用名字缩写创建用户 1，密码为名字缩写 + 123@com，仅允许 192.168.1.0/24 网段登录。
-
R13 开启 FTP 服务，用名字缩写创建用户 2，密码为名字缩写 + 123@com，仅允许 192.168.2.0/24 网段登录。
|------------------------------------------------|---------------------------------------------------------|-------------------------------------------------------------------|
| 设备名称 | 接口 | IP地址 |
| MSR 36-20 _ 1 | Ser_1/0 与Ser_ 2/0 做捆绑MP | 2 02.100.1.1/24 |
| MSR 36-20 _ 1 | G 0/0 | 2 02.100.2.1/24 |
| MSR 36-20 _ 2 | Ser_1/0 与Ser_ 2/0 做捆绑MP | 2 02.100.1.2/24 |
| MSR 36-20 _ 2 | G 0/0 | 1 72.16.2.1/24 |
| MSR 36-20 _ 2 | G 0/1 | 1 72.16.1.1/24 |
| MSR 36-20 _ 2 | G 0/2 | 1 72.16.5.1/24 |
| MSR 36-20 _ 3 | G 5/0 | 2 02.100.2.2/24 |
| MSR 36-20 _ 3 | G0 /0 | 1 72.16.2.2/24 |
| MSR 36-20 _ 3 | G 0/1 | 1 72.16 . 3.1/24 |
| MSR 36-20 _ 3 | G 0/2 | 1 72.16.7.1/24 |
| MSR 36-20 _ 4 | G 0/0 | 1 72.16.1.2/24 |
| MSR 36-20 _ 4 | G 0/1 | 1 72.16.4.1/24 |
| MSR 36-20 _ 4 | G 0/2 | 1 0.1.3.1/24 |
| MSR 36-20 _ 4 | G 5/0 | 1 0.1.1.1/24 |
| MSR 36-20 _ 4 | G 5/1 | 1 72.16.6.2/24 |
| MSR 36-20 _ 5 | G 0/0 | 1 72.16.4.2/24 |
| MSR 36-20 _ 5 | G 0/1 | 1 72.16.3.2/24 |
| MSR 36-20 _ 5 | G 0/2 | 1 0.1.4.1/24 |
| MSR 36-20 _ 5 | G 5/0 | 1 0.1.2.1/24 |
| MSR 36-20 _ 5 | G 5/1 | 1 72.16.8.2/24 |
| MSR 36-20 _ 12 | G 0/0 | 1 72.15.5.2/24 |
| MSR 36-20 _ 12 | G 0/1 | 1 72.16.6.1/24 |
| MSR 36-20 _ 13 | G 0/0 | 1 72.16.7.2/24 |
| MSR 36-20 _ 13 | G 0/1 | 1 72.16.8.1/24 |
| S 6850_6 | G 1/0/1 | Vlan140:10.1.3.2/24 |
| S 6850_6 | G 1/0/2 | Vlan150:10.1.4.2/24 |
| S 6850_6 | G 1/0/3 | Vlan50:10.1.5.1/24 |
| S 6850_6 | G 1/0/4 | Vlan60 : 10.1.6.1/24 |
| S 6850_7 | G 1/0/1 | Vlan70:10.1.5.2/24 |
| S 6850_7 | G 1/0/2 | V lan 80:192.168.3.1/24 |
| S 6850_7 | G 1/0/6 | V lan 90:10.1.1.2/24 |
| S 6850_7 | G 1/0/3-5 做聚合组为1 | Vlan130:192.168.5.1/24 |
| S 6850_8 | G 1/0/1 | Vlan100:10.1.6.2/24 |
| S 6850_8 | G 1/0/2 | Vlan110:192.168.4.1/24 |
| S 6850_8 | G 1/0/6 | Vlan120:10.1.2.2/24 |
| S 6850_8 | G 1/0/3-5 做聚合组为1 | Vlan130:192.168.5.2/24 |
| S 6850_9 | G1/0/1 | Vlan30:192.168.3.2/24 |
| S 6850_9 | G 1/0/2 | Vlan40:192.168.4.2/24 |
| S 6850_9 | G 1/0/3 | Vlan10:192.168.1.254/24 |
| S 6850_9 | G 1/0/4 | Vlan20:192.168.2.254/24 |
| P C10 | G 0/1 | 1 92.168.1.1/24 GT：1 92.168.1.254 |
| P C11 | G 0/1 | 1 92.168.2.1/24 GT：1 92.168.2.254 |
四、实验步骤
（一）前期准备
-
检查所有网络设备（路由器、交换机、PC 等）是否正常运行，连接是否符合拓扑要求。
-
记录各设备的型号及接口标识，以便后续配置。
（二）IP 地址配置
- 交换机VLAN IP 地址配置
-
- 配置 SW6各接口 对应VLAN IP和环回IP：
python
[sw6]int lo0
[sw6-LoopBack0]ip add 6.6.6.6 32
[sw6-LoopBack0]vlan 140
[sw6-vlan140]vlan 150
[sw6-vlan150]vlan 50
[sw6-vlan50]vlan 60
[sw6-vlan60]int vlan 140
[sw6-Vlan-interface140]ip add 10.1.3.2 24
[sw6-Vlan-interface140]int vlan 150
[sw6-Vlan-interface150]ip add 10.1.4.2 24
[sw6-Vlan-interface150]int vlan 50
[sw6-Vlan-interface50]ip add 10.1.5.1 24
[sw6-Vlan-interface50]int vlan 60
[sw6-Vlan-interface60]ip add 10.1.6.1 24
[sw6-Vlan-interface60]exit
-
-
配置 SW7各接口对应VLAN IP ：
[sw7]int lo0
[sw7-LoopBack0]ip add 7.7.7.7 32
[sw7-LoopBack0]vlan 70
[sw7-vlan70]vlan 80
[sw7-vlan80]vlan 90
[sw7-vlan90]vlan 130
[sw7-vlan130]int vlan 70
[sw7-Vlan-interface70]ip add 10.1.5.2 24
[sw7-Vlan-interface70]int vlan 80
[sw7-Vlan-interface80]ip add 192.168.3.1 24
[sw7-Vlan-interface80]int vlan 90
[sw7-Vlan-interface90]ip add 10.1.1.2 24
[sw7-Vlan-interface90]int vlan 130
[sw7-Vlan-interface130]ip add 192.168.5.1 24
[sw7-Vlan-interface130]exit
-
-
-
配置 SW8各接口对应VLAN IP ：
[sw8]int lo0
[sw8-LoopBack0]ip add 8.8.8.8 32
[sw8-LoopBack0]exit
[sw8]vlan 100
[sw8-vlan100]vlan 110
[sw8-vlan110]vlan 120
[sw8-vlan120]vlan 130
[sw8-vlan130]int vlan 100
[sw8-Vlan-interface100]ip add 10.1.6.2 24
[sw8-Vlan-interface100]int vlan 110
[sw8-Vlan-interface110]ip add 192.168.4.1 24
[sw8-Vlan-interface110]int vlan 120
[sw8-Vlan-interface120]ip add 10.1.2.2 24
[sw8-Vlan-interface120]int vlan 130
[sw8-Vlan-interface130]ip add 192.168.5.2 24
[sw8-Vlan-interface130]exit
-
-
-
配置SW9各接口 对应VLAN IP：
[sw9]vlan 30
[sw9-vlan30]vlan 40
[sw9-vlan40]vlan 10
[sw9-vlan10]vlan 20
[sw9-vlan20]int vlan 10
[sw9-Vlan-interface10]ip add 192.168.1.254 24
[sw9-Vlan-interface10]int vlan 20
[sw9-Vlan-interface20]ip add 192.168.2.254 24
[sw9-Vlan-interface20]int vlan 30
[sw9-Vlan-interface30]ip add 192.168.3.2 24
[sw9-Vlan-interface30]int vlan 40
[sw9-Vlan-interface40]ip add 192.168.4.2 24
[sw9-Vlan-interface40]exit
-
- 路由器 IP 地址配置
-
-
配置 R1各接口 IP 及 MP 捆绑：
[r1]int MP-group 1
[r1-MP-group1]ip add 202.100.1.1 24
[r1]int s1/0
[r1-Serial1/0]ppp mp MP-group 1
[r1]int s2/0
[r1-Serial2/0]ppp mp MP-group 1
[r1]int g0/0
[r1-GigabitEthernet0/0]ip add 202.100.2.1 24
[r1]int l0
[r1-LoopBack0]ip add 1.1.1.1 32
-
-
-
配置 R2 各接口 IP：
[R2]int MP-group 1
[R2-MP-group1]ip add 202.100.1.2 24
[R2]int s1/0
[R2-Serial1/0]ppp mp MP-group 1
[R2-Serial1/0]int s2/0
[R2-Serial2/0]ppp mp MP-group 1
[R2]int g0/0
[R2-GigabitEthernet0/0]ip add 172.16.2.1 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip add 172.16.1.1 24
[R2-GigabitEthernet0/1]int g0/2
[R2-GigabitEthernet0/2]ip add 172.16.5.1 24
[R2]int l0
[R2-LoopBack0]ip add 2.2.2.2 32
-
依次配置其他路由器（R3 至R13 等）的接口 IP（按需求上的一一配置）
- PC 机 IP 地址配置（后续由 DHCP 自动分配）
（三）链路聚合配置
在 sw7 和 sw8 上配置 G1/0/3-5 为聚合组 1：
[sw7]int Bridge-Aggregation 1
[sw7-Bridge-Aggregation1]link-aggregation mode dynamic
[sw7-Bridge-Aggregation1]exit
[sw7]int range g1/0/3 to g1/0/5
[sw7-if-range]port link-aggregation group 1
#sw8与sw7配置方法一致（四）交换机端口模式配置
- 将所有交换机相连的端口配置为 Trunk 模式，并设置允许通过的 VLAN：
SW9:
[sw9]vlan 10
[sw9-vlan10]port g1/0/3
[sw9-vlan10]vlan 20
[sw9-vlan20]port g1/0/4
[sw9-vlan20]exit
[sw9]int g1/0/1
[sw9-GigabitEthernet1/0/1]port link-type trunk
[sw9-GigabitEthernet1/0/1]port trunk permit vlan 10 20 30
[sw9-GigabitEthernet1/0/1]exit
[sw9]int g1/0/2
[sw9-GigabitEthernet1/0/2]port link-type trunk
[sw9-GigabitEthernet1/0/2]port trunk permit vlan 10 20 40
[sw9-GigabitEthernet1/0/2]exitSW7:
[sw7]vlan 90
[sw7-vlan90]port g1/0/6
[sw7-vlan90]exit
[sw7]int Bridge-Aggregation 1
[sw7-Bridge-Aggregation1]port trunk permit vlan 10 20 30 40 80 130
[sw7-Bridge-Aggregation1]exit
[sw7]int g1/0/1
[sw7-GigabitEthernet1/0/1]port link-type trunk
[sw7-GigabitEthernet1/0/1]port trunk permit vlan 70
[sw7-GigabitEthernet1/0/1]int g1/0/2
[sw7-GigabitEthernet1/0/2]port link-type trunk
[sw7-GigabitEthernet1/0/2]port trunk permit vlan 80 10 20 30SW8:
[sw8]vlan 120
[sw8-vlan120]port g1/0/6
[sw8-vlan120]exit
[sw8]int Bridge-Aggregation 1
[sw8-Bridge-Aggregation1]port trunk permit vlan 10 20 30 40 130 110
[sw8-Bridge-Aggregation1]exit
[sw8]int g1/0/1
[sw8-GigabitEthernet1/0/1]port link-type trunk
[sw8-GigabitEthernet1/0/1]port trunk permit vlan 100
[sw8-GigabitEthernet1/0/1]int g1/0/2
[sw8-GigabitEthernet1/0/2]port link-type trunk
[sw8-GigabitEthernet1/0/2]port trunk permit vlan 110 10 20 40
[sw8-GigabitEthernet1/0/2]exitSW6:
[sw6]vlan 140
[sw6-vlan140]port g1/0/1
[sw6-vlan140]exit
[sw6]vlan 150
[sw6-vlan150]port g1/0/2
[sw6-vlan150]exit
[sw6-GigabitEthernet1/0/2]int g1/0/3
[sw6-GigabitEthernet1/0/3]port link-type trunk
[sw6-GigabitEthernet1/0/3]port trunk permit vlan 50
[sw6-GigabitEthernet1/0/3]int g1/0/4
[sw6-GigabitEthernet1/0/4]port link-type trunk
[sw6-GigabitEthernet1/0/4]port trunk permit vlan 60-
将交换机连接 PC 的端口配置为边缘端口：
[sw9]int g1/0/3
[sw9-GigabitEthernet1/0/3]stp edged-port
[sw9-GigabitEthernet1/0/3]int g1/0/4
[sw9-GigabitEthernet1/0/4]stp edged-port
（五）生成树（STP）配置
在 sw9 上配置使其成为根网桥：
[sw9]stp priority 4096（六）DHCP 服务配置
在 sw9 上配置 DHCP 服务，为 VLAN10 和 VLAN20 分配 IP 地址、网关和 DNS，（按需配置）：
[sw9]dhcp enable
[sw9]dhcp server ip-pool 1
[sw9-dhcp-pool-1]network 192.168.1.0 24
[sw9-dhcp-pool-1]gateway-list 192.168.1.254
[sw9-dhcp-pool-1]exit
[sw9]dhcp server ip-pool 2
[sw9-dhcp-pool-2]network 192.168.2.0 24
[sw9-dhcp-pool-2]gateway-list 192.168.2.254
[sw9-dhcp-pool-2]exit（七）OSPF 协议配置
按图示区域在相关路由器和交换机上配置 OSPF 协议，并宣告环回口（以R2为例）：
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]exit
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 172.16.5.0 0.0.0.255（八）RIP 协议配置
按图示区域在相关设备上配置 RIP 协议，宣告环回口，并限制业务网段的协议报文（以R4为例）：
[r4]rip 1
[r4-rip-1]undo summary
[r4-rip-1]version 2
[r4-rip-1]network 10.0.0.0
[r4-rip-1]import-route ospf 1#引入ospf
[r4-rip-1]import-route direct（九）PPP-MP 及 CHAP 验证配置
在 R1 和 R2 上配置 PPP-MP，并进行双向 CHAP 验证：
R1:
[r1]local-user louqi class network
New local user added.
[r1-luser-network-louqi]password simple 123
[r1-luser-network-louqi]service-type ppp
[r1-luser-network-louqi]int s1/0
[r1-Serial1/0]ppp authentication-mode chap
[r1-Serial1/0]ppp chap user louqi
[r1-Serial1/0]int s2/0
[r1-Serial2/0]ppp authentication-mode chap
[r1-Serial2/0]ppp chap user louqi
R2:
[r2]local-user louqi class network
New local user added.
[r2-luser-network-louqi]password simple 123
[r2-luser-network-louqi]service-type ppp
[r2-luser-network-louqi]int s1/0
[r2-Serial1/0]ppp authentication-mode chap
[r2-Serial1/0]ppp chap user louqi
[r2-Serial1/0]int s2/0
[r2-Serial2/0]ppp authentication-mode chap
[r2-Serial2/0]ppp chap user louqi（十）Easy IP 配置
确保整个 OSPF 域的互联网访问能力在R2和R3上配置默认路由并引入ospf里
R2:
[r2]ip route-static 0.0.0.0 0 202.100.1.1
[r2]ospf 1
[r2-ospf-1]default-route-advertise
R3：
[r3]ip route-static 0.0.0.0 0 202.100.2.1
[r3]ospf 1
[r3-ospf-1]default-route-advertise配置 Easy IP，仅允许 192.168.1.0/24 和 192.168.2.0/24 网段访问互联网：
R2:
[r2]acl basic 2000
[r2-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r2-acl-ipv4-basic-2000]rule permit source 192.168.2.0 0.0.0.255
[r2-acl-ipv4-basic-2000]int MP-group 1
[r2-MP-group1]nat outbound 2000
R3：
[r3]acl basic 2000
[r3-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r3-acl-ipv4-basic-2000]rule permit source 192.168.2.0 0.0.0.255
[r3-acl-ipv4-basic-2000]int g5/0
[r3-GigabitEthernet5/0]nat outbound 2000（十一）Telnet 服务配置
在 R12 上开启 Telnet 服务，创建用户 1，设置密码，并限制仅 192.168.1.0/24 网段访问：
[r12]telnet server enable
[r12]local-user luoqi class manage
New local user added.
[r12-luser-manage-luoqi]password simple 123456.com
[r12-luser-manage-luoqi]service-type telnet
[r12-luser-manage-luoqi]authorization-attribute user-role level-15
[r12-luser-manage-luoqi]line vty 0 4
[r12-line-vty0-4]authentication-mode scheme
[r12]acl advanced 3000
[r12-acl-ipv4-adv-3000]rule permit tcp source 192.168.1.0 0.0.0.255 destination-
port eq 23
[r12-acl-ipv4-adv-3000]rule deny tcp
[r12-acl-ipv4-adv-3000]exit
[r12]int range g0/0 to g0/1
[r12-if-range]packet-filter 3000 inbound （十二）FTP 服务配置
在 R13 上开启 FTP 服务，创建用户 2，设置密码，并限制仅 192.168.2.0/24 网段访问：
[r13]ftp server enable
[r13]local-user luoqi class manage
New local user added.
[r13-luser-manage-luoqi]
[r13-luser-manage-luoqi]password simple 123456.com
[r13-luser-manage-luoqi]authorization-attribute user-role level-15
[r13-luser-manage-luoqi]service-type ftp
[r13-luser-manage-luoqi]
[r13-luser-manage-luoqi]line vty 0 4
[r13-line-vty0-4]authentication-mode scheme
[r13]acl advanced 3000
[r13-acl-ipv4-adv-3000]rule permit tcp source 192.168.2.0 0.0.0.255 destination-
port rang 20 21
[r13-acl-ipv4-adv-3000]rule deny tcp
[r13-acl-ipv4-adv-3000]exit
[r13]int range g0/0 to g0/1
[r13-if-range]packet-filter 3000 inbound
[r13-if-range]exit（十三）测试与验证
-

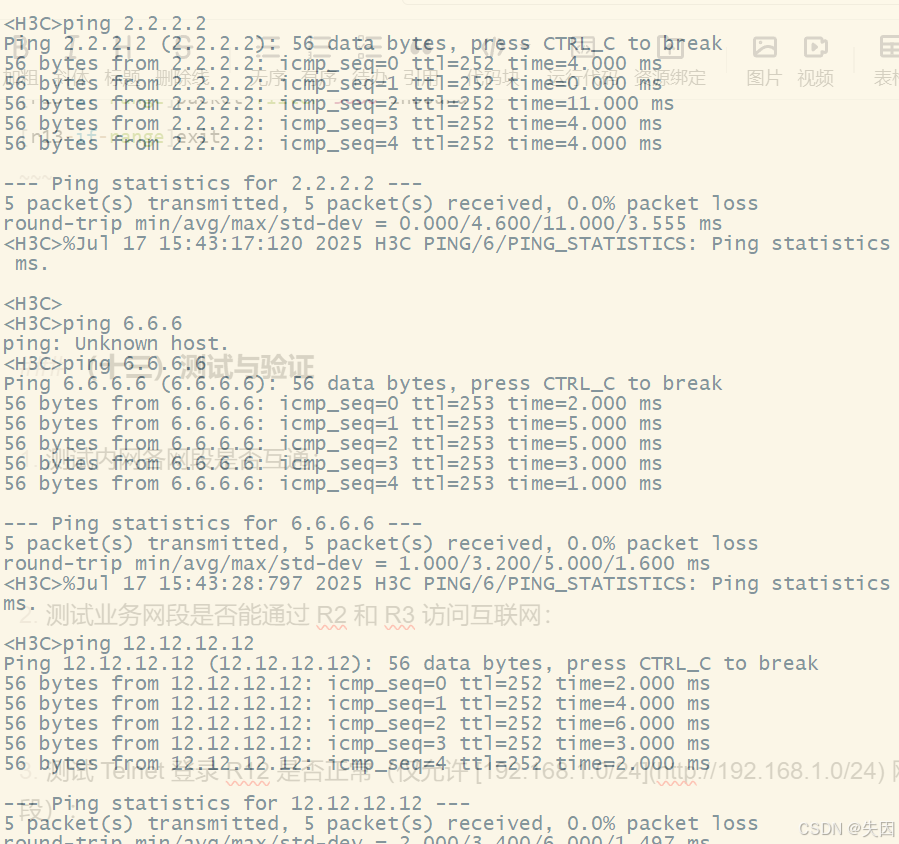

测试内网各网段是否互通：
-
测试业务网段是否能通过 R2 和 R3 访问互联网：
-
测试 Telnet 登录 R12 是否正常（仅允许 192.168.1.0/24 网段）：
-
测试 FTP 登录 R13 是否正常（仅允许 192.168.2.0/24 网段）：
五、总结
本实验全面覆盖了企业网络构建中的关键技术，通过对 VLAN、路由协议（静态路由、OSPF、RIP）、链路聚合、STP、DHCP、PPP-MP、NAT（Easy IP）、Telnet、FTP 及安全控制（ACL）等技术的配置与应用，构建了一个功能完善、安全可靠的企业网络。
实验完成后，应实现内网全网互通，业务网段可安全访问外网，同时通过各项安全配置保障了网络的稳定性和数据传输的安全性。在实际操作中，需注意各配置步骤的顺序和参数的准确性，确保每一项功能都能正常实现。通过本实验，能够深入理解和掌握中小型企业网络的设计与部署方法，为后续更复杂的网络运维和优化奠定基础。
