一.lvs
1.1介绍：
VS（Linux Virtual Server，Linux 虚拟服务器）是一个基于 Linux 内核的负载均衡器，由章文嵩博士主导开发，旨在通过负载均衡技术将多台服务器组成一个高性能、高可用的服务器集群，从而提高服务的处理能力和可靠性。
1.2核心功能与作用：
1.负载均衡：将客户端的请求按照预设的调度算法分配到集群中的不同服务器，避免单台服务器负载过高，提升整体服务吞吐量。
2.高可用性：通过健康检查机制监控后端服务器状态，当某台服务器故障时，自动将请求转发到其他正常服务器，确保服务不中断。
3.可扩展性：支持动态添加或移除后端服务器，无需停止服务即可扩展集群能力，适应业务增长需求。
1.3组成结构(三部分组成):
1.负载均衡器（Load Balancer）
位于客户端和后端服务器之间，负责接收客户端请求并根据调度算法转发到后端服务器，是 LVS 的核心节点。
2.服务器池（Server Pool）
由多台实际提供服务的服务器组成（如 Web 服务器、数据库服务器等），这些服务器运行相同的应用，对外表现为一个统一的服务。
3.共享存储（Shared Storage，可选）
用于存储集群中所有服务器需要共享的数据（如静态网页、数据库文件），确保后端服务器数据一致性，通常通过 NFS、GlusterFS 等实现。
1.4LVS 的工作模式
LVS 通过调度算法决定请求分配到哪台后端服务器，常用算法包括：
|--------------------------------------|----------------------------------------------------------------------------|
| 模式 | 原理 |
| NAT（Network Address Translation） | 负载均衡器作为客户端和后端服务器的网关，通过修改数据包的源 IP 和目标 IP 进行转发（客户端→负载均衡器→后端服务器，响应时反向转换）。 |
| DR 模式（Direct Routing） | 负载均衡器仅转发请求数据包，后端服务器直接向客户端响应（通过修改数据包的 MAC 地址，目标 IP 不变）。 |
| TUN 模式（IP Tunneling） | 负载均衡器通过 IP 隧道（如 GRE）将请求数据包封装后转发到后端服务器，后端服务器解封装后直接响应客户端。 |
1.5LVS 的调度算法
1.5.1 lvs调度算法类型
ipvs scheduler:根据其调度时是否考虑各RS当前的负载状态被分为两种：静态方法和动态方法
静态方法:仅根据算法本身进行调度，不考虑RS的负载情况
动态方法:主要根据每RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度
1.5.2 lvs静态调度算法
1、RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐
2、WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数
3、SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定
4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商
1.5.3 lvs动态调度算法
主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度
1、LC：least connections（最少链接发）
适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活
动链接数）
2、WLC：Weighted LC（权重最少链接）
默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight
3、SED：Shortest Expection Delay,
初始连接高权重优先Overhead=(activeconns+1+inactiveconns) x 256/weight
但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接
4、NQ：Never Queue，第一轮均匀分配，后续SED
5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理
6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS
1.5.4 在4.15版本内核以后新增调度算法
1.FO(Weighted Fai Over)调度算法：常用作灰度发布
在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载(未设置IP_VS_DEST_F OVERLOAD标志)的且权重最高的真实服务器，进行调度
当服务器承接大量链接，我们可以对此服务器进行过载标记（IP_VS_DEST_F OVERLOAD），那么vs调度器就不会把链接调度到有过载标记的主机中。
2.OVF(Overflow-connection)调度算法基于真实服务器的活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器，直到其活动连接数量超过权重值，之后调度到下一个权重值最高的真实服务器,在此OVF算法中，遍历虚拟服务相关联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条件:
1.未过载(未设置IP_VS_DEST_F OVERLOAD标志)
2.真实服务器当前的活动连接数量小于其权重值
3.其权重值不为零
1.6.LVS概念
VS：Virtual Server
RS：Real Server
CIP：Client IP
VIP: Virtual serve IP VS外网的IP
DIP: Director IP VS内网的IP
RIP: Real server IP
访问流程：CIP <--> VIP == DIP <--> RIP
1.6 .lvs****集群的类型
lvs-nat： 修改请求报文的目标IP,多目标IP的DNAT

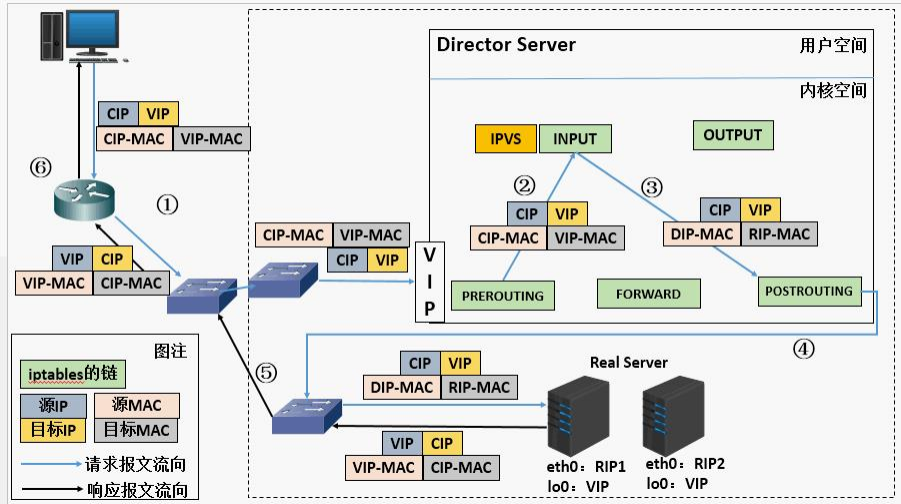

lvs-dr： 操纵封装新的MAC地址
lvs-tun： 在原请求IP报文之外新加一个IP首部
lvs-fullnat： 修改请求报文的源和目标IP
二.lvs****部署命令介绍
1.lvs****软件相关信息
程序包：ipvsadm
Unit File: ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config
ipvs调度规则文件：/etc/sysconfig/ipvsadm
2.ipvsadm****命令
核心功能:
集群服务管理:增、删、改
集群服务的RS管理:增、删、改
查看
3. lvs****集群中的增删改
3.1 管理集群服务中的增删改

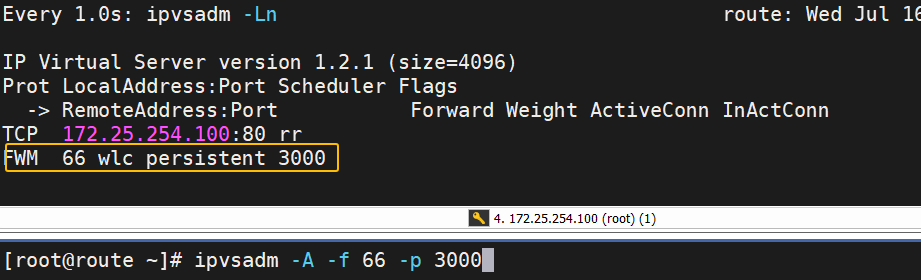

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]
|--------|------------------------------------------------------|
| -A | 添加 |
| -E | 修改 |
| -t | tcp服务 |
| -u | udp服务 |
| -s | 指定调度算法，默认为WLC |
| -p | 设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver |
| -f | firewall mask 火墙标记，是一个数 |
#
#
#
3,2.管理集群中RealServer的增删改
ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]
|------------|-------------------|
| -a | 添加realserver |
| -e | 更改realserver |
| -t | tcp协议 |
| -u | udp协议 |
| -f | 火墙 标签 |
| -r | #realserver地址 |
| -g | 直连路由模式 |
| -i | ipip隧道模式 |
| -m | #nat模式 |
| -w | 设定权重 |
| -z | 清空计数器 |
| -c | 清空lvs策略 |
| -L | 查看lvs策略 |
| -n | 不做解析 |
| --rate | 输出速率信息 |

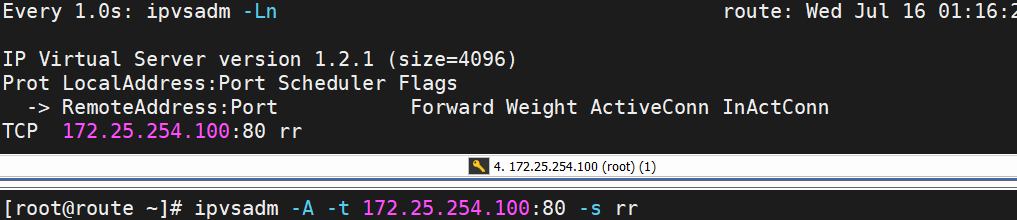

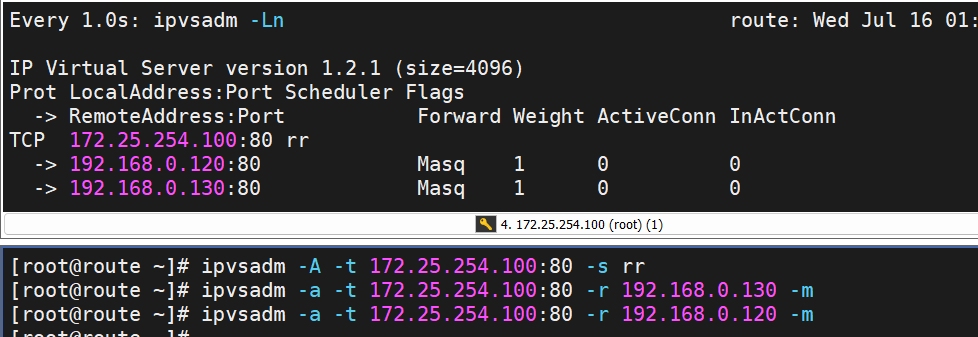

#添加
#修改

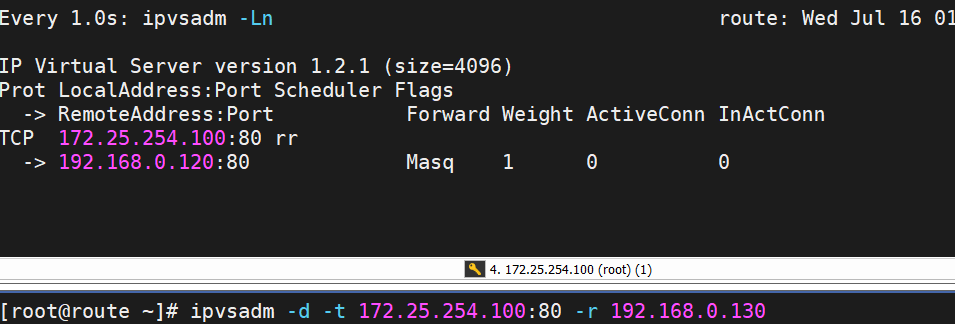

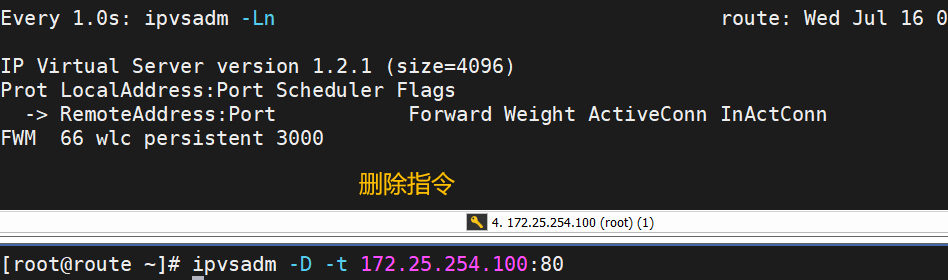

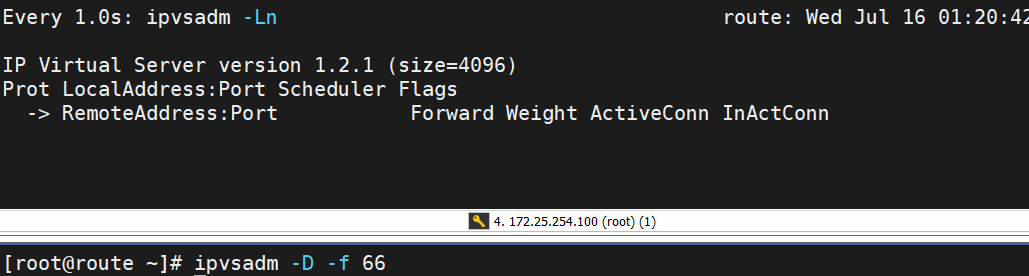

#删除

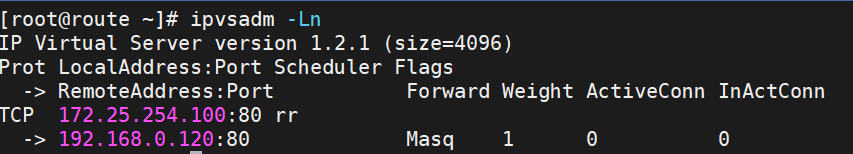

#查看lvs策略

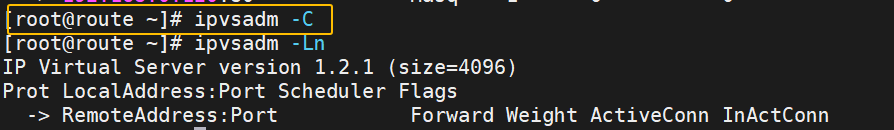

#删除lvs策略
三.配置实验环境

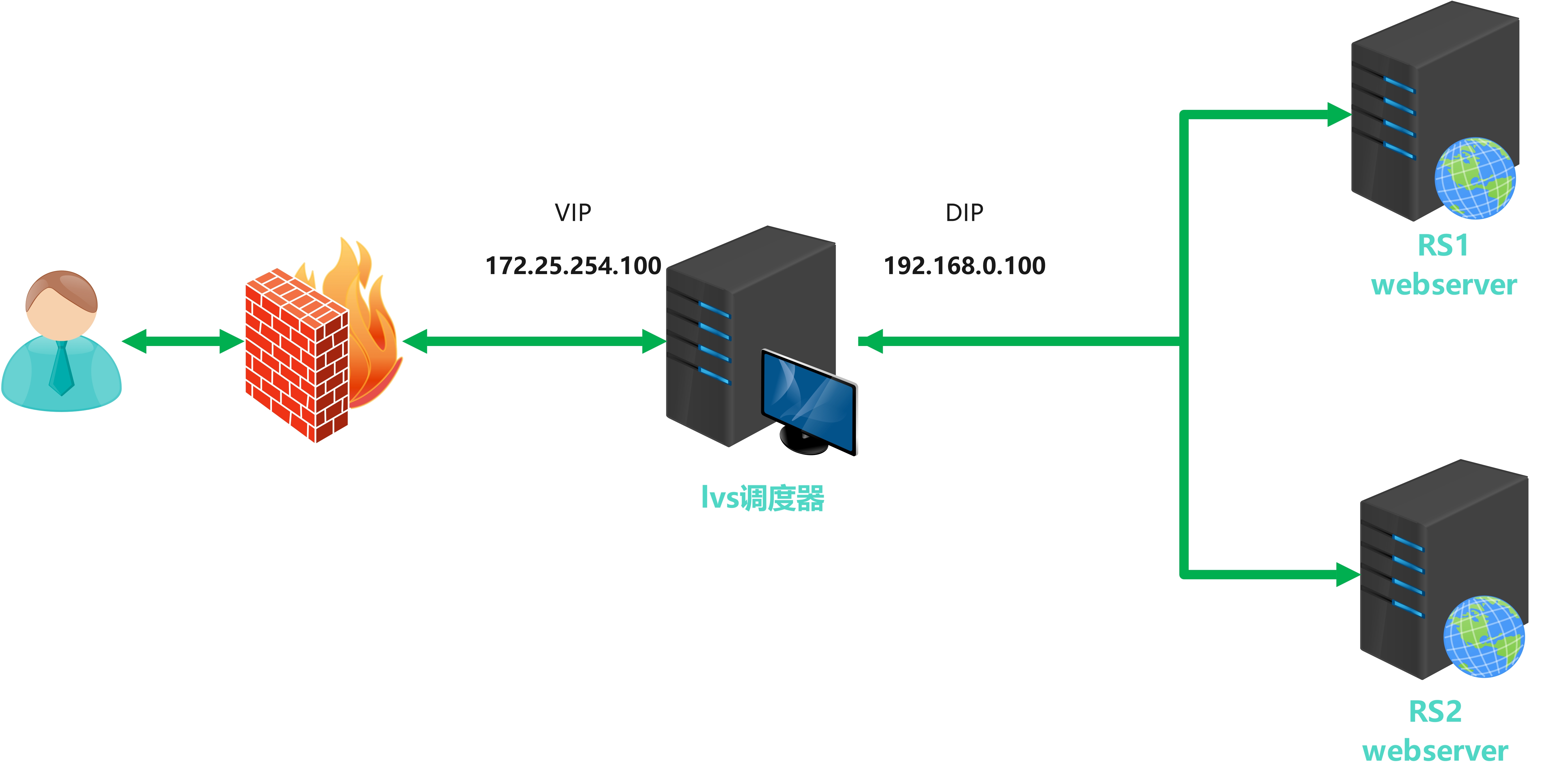

IVS实战配置命令一(部署NAT模式集群案例)
实验设备有ivs,RS1,RS2,client
|------------|----------------------------------------------|-------------------------|-----------------|
| 主机名 | ip | vip | 角色 |
| lvs | 192.168.0.100(仅主机) | 172.25.254.100（NAT） | 调度器（LVS） |
| RS1 | 192.168.0.120(仅主机)，GW 192.168.0.100（NAT） | null | 真实服务器（RS1） |
| RS2 | 192.168.0.130(仅主机)，GW 192.168.0.100（NAT） | null | 真实服务器（RS2） |
| client | 172.25.254.110（NAT） | | 测试机（client） |
lvs主机上设置
#在node1中启用内核路由功能
#在lvs中安装ipvsadm

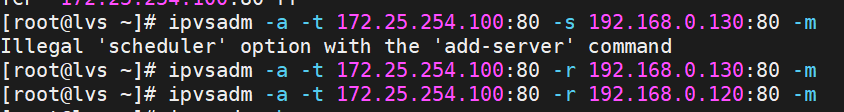

#在lvs中添加调度策略

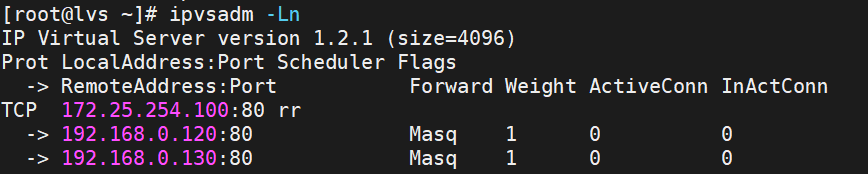

#查看策略
#保存规则
#关闭防火墙
#启动ipvsadm服务
RS1配置#设置默认文件
RS2配置#设置默认文件

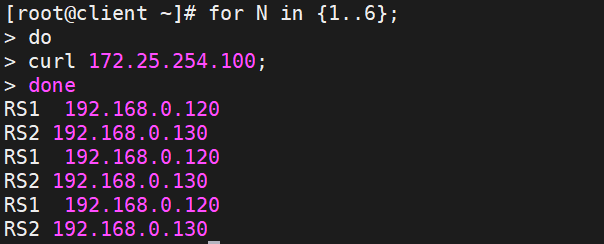

测试成功界面（在client主机上测试）
IVS实战配置命令二(部署DR模式集群案例)
实验设备有lvs，client，RS2，RS1，route

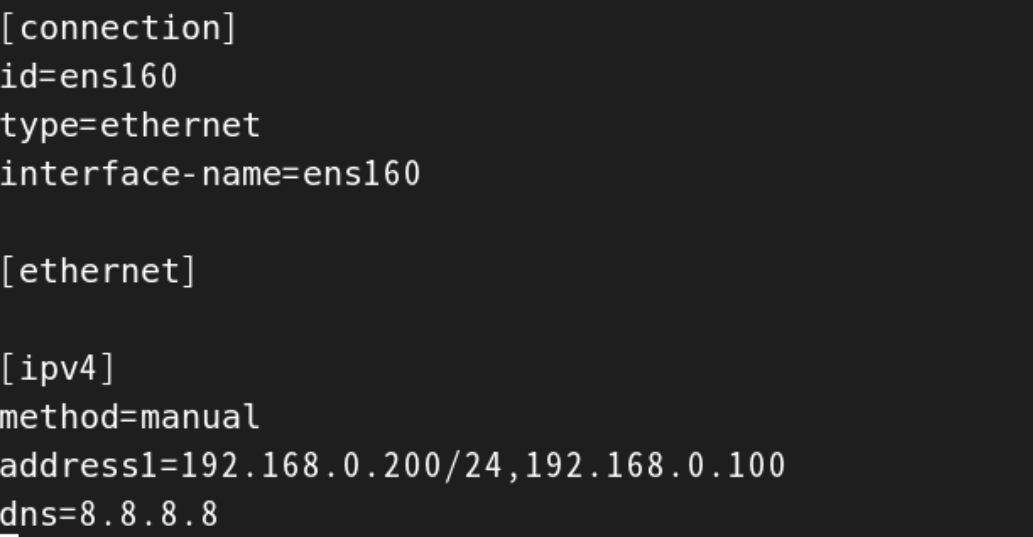

lvs设置
设备名：ens160
模式：仅主机模式
IP：192.168.0.200
网关：192.168.0.100
dns=8.8.8.8

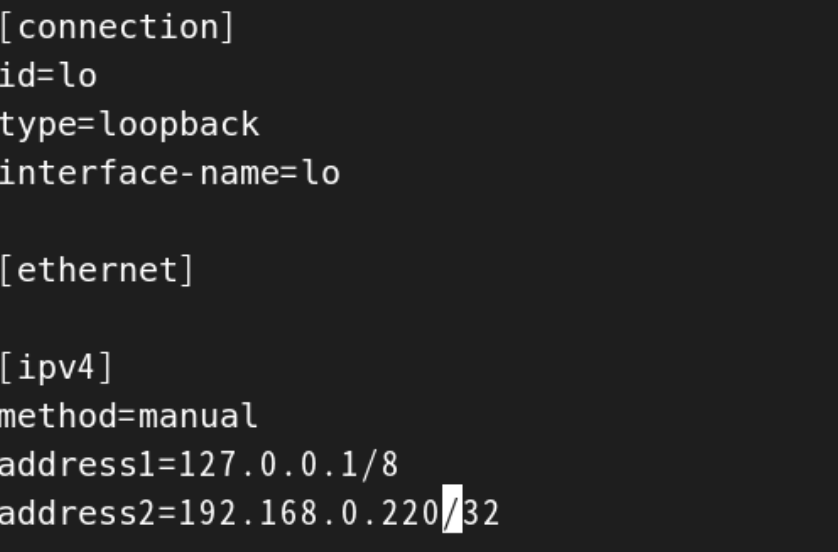

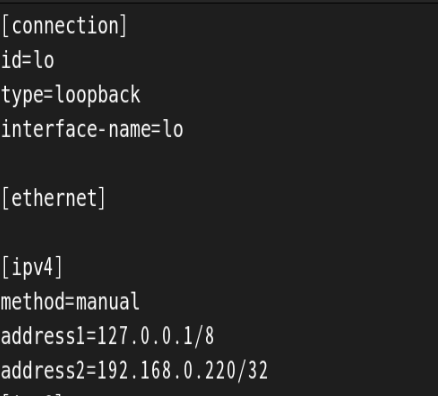

设备名：lo
IP1=127.0.0.1/8
IP2=192.168.0.220/32

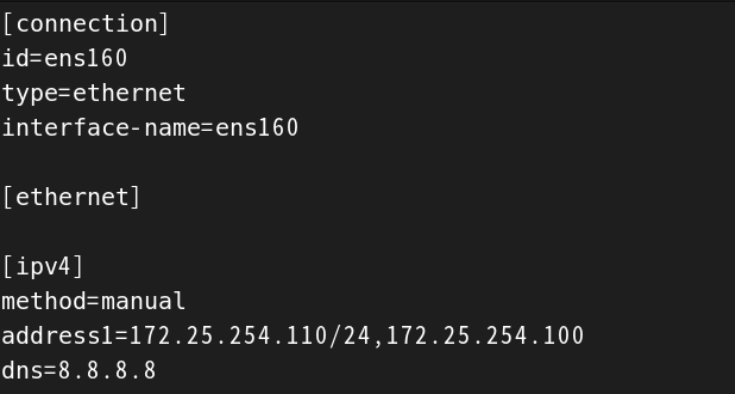

client设置设备名ens160
模式：nat模式
IP：172.25.254.110
网关：172.25.254.100
RS1设置设备名：ens160
模式：仅主机模式
IP：192.168.0.120
网关：192.168.0.100

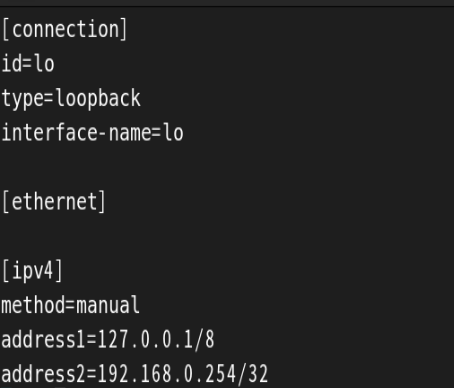

设备名：lo
IP1=127.0.0.1/8
IP2=192.168.0.254/32

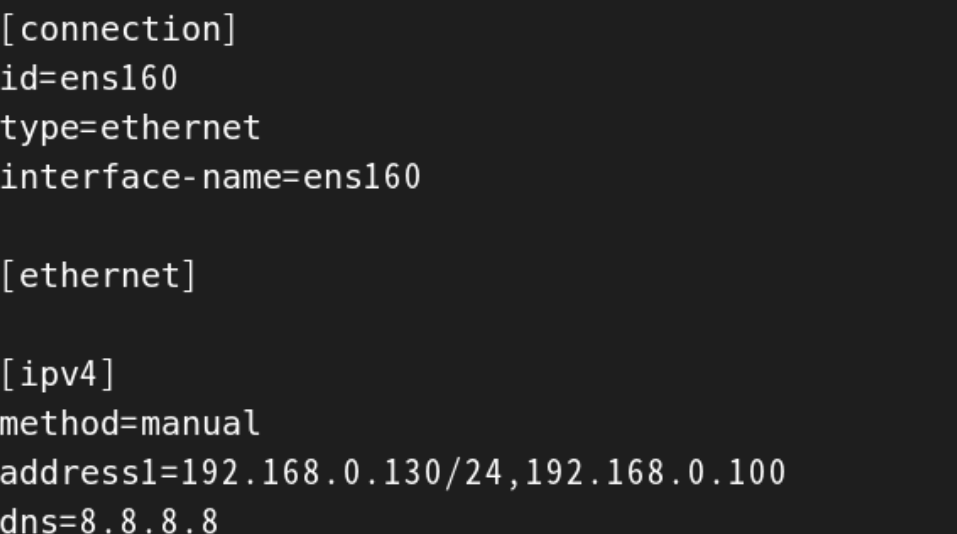

RS2设置设备名：ens160
模式：仅主机模式
IP：192.168.0.130
网关：192.168.0.100
设备名：lo
IP1=127.0.0.1/8
IP2=192.168.0.254/32

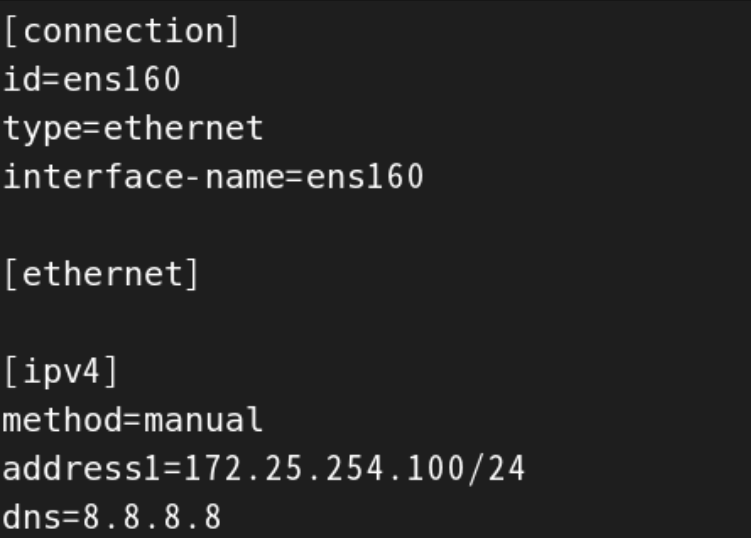

route设置（双网卡设置）设备名：ens160
模式：nat模式
IP：172.25.254.100
设备名：ens160
模式：仅主机模式
IP：192.168.0.100

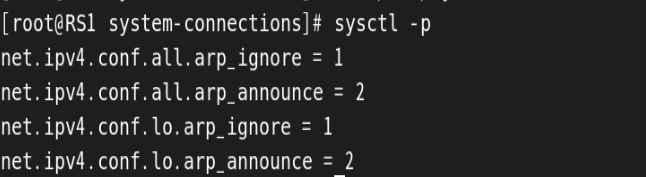

#在RS1和RS2的主机上分别进入/etc/sysc文件中设定lo不对外响应RS1配置
#设置默认文件

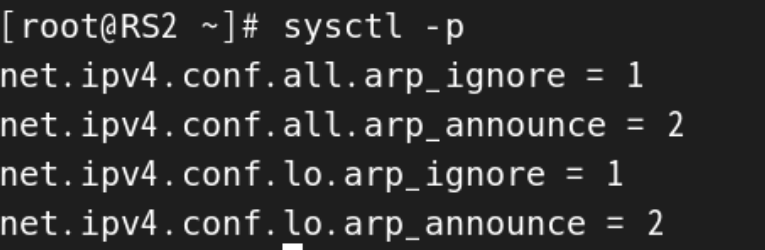

RS2配置
#设置默认文件

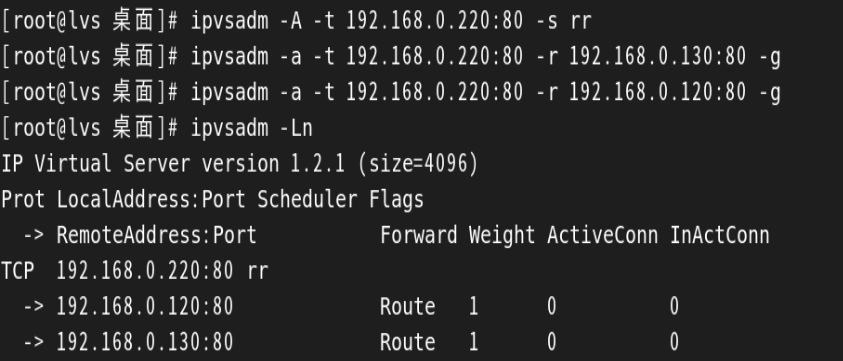

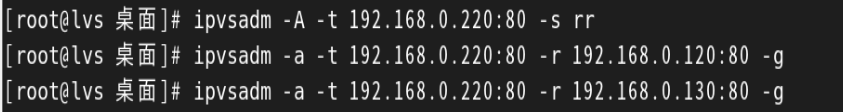

#编写策略（在lvs虚拟机上编写）

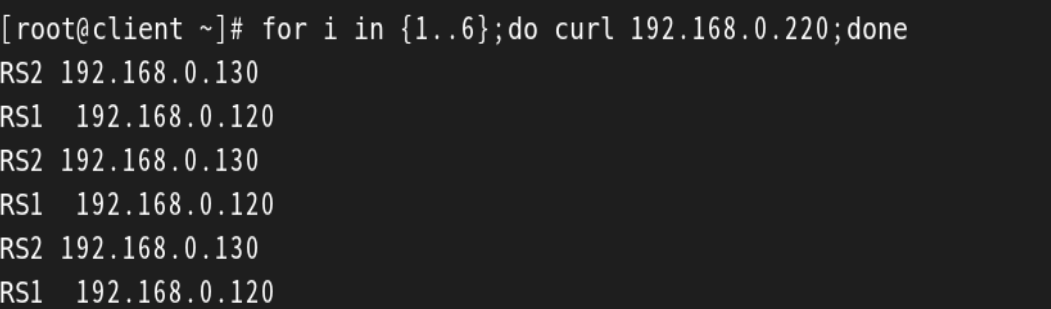

#测试成功界面（在client虚拟机上测试）
#注意要点

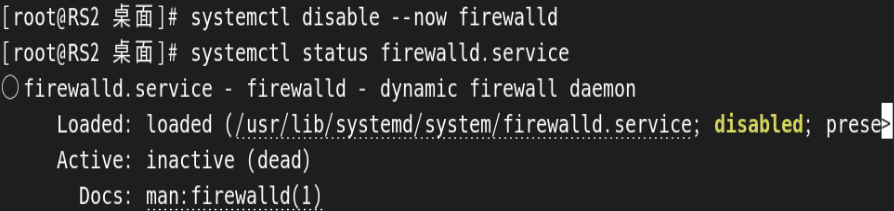

每台虚拟机关闭防火墙

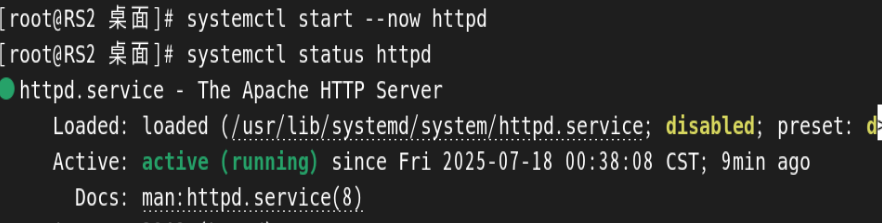

每台虚拟机上安装httpd并进行开启
然后在进行测试，否则会出现拒绝连接等问题
四. 防火墙标签解决轮询错误
1.轮询规则中可能会遇到的错误
以http和https为例，当我们在RS中同时开放80和443端口，那么默认控制是分开轮询的，这样我们就出 现了一个轮询错乱的问题
当我第一次访问80被轮询到RS1后下次访问443仍然可能会被轮询到RS1上
问题呈现
#在RS1和RS2中安装mod_ssl并重启apache

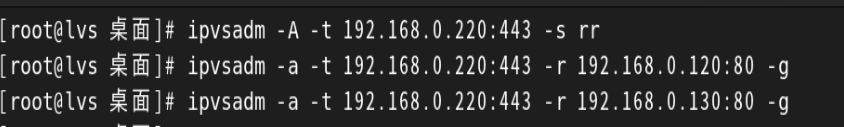

#在lvs中设置调度，因为我们要调度80和443两个端口所以我们需要设定两组策略

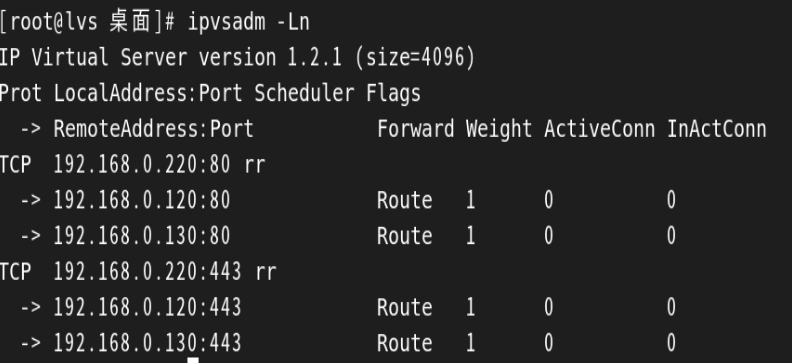

#呈现效果

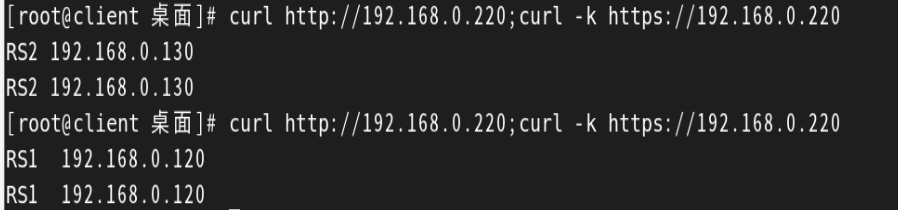

#测试问题（在client主机上测试）、
当访问到VIP时两次都调度到了120或者都调度到了130
2.防火墙标记解决轮询调度问题
FWM:FireWall Mark
MARK target 可用于给特定的报文打标记,
--set-mark value
其中:value 可为0xffff格式，表示十六进制数字借助于防火墙标记来分类报文，而后基于标记定义集群服务:可将多个不同的应用使用同一个集群服务进行调度
实现方法:
#在vs调度器中设定端口标签，人为80和443是一个整体

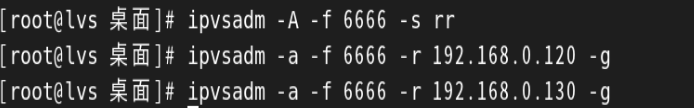

#编写策略

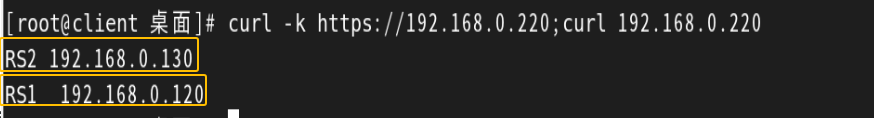

#测试结果
