引言
精密深孔的偏心量是影响机械零件装配精度的关键参数，其检测精度直接关系到设备运行稳定性。传统偏心检测方法在面对深径比大、精度要求高的深孔时存在局限，而精密偏心检具与激光频率梳 3D 轮廓检测技术的结合，为深孔偏心量检测提供了创新解决方案。
精密深孔偏心检具制作
检具设计原理
精密深孔偏心检具基于两点定心与基准转换原理设计，通过将深孔偏心量转换为径向位移量实现测量。检具采用 "基准圆柱 - 测量臂 - 传感器" 三级结构，利用高精度轴承保证旋转轴线与深孔基准轴线的同轴度（误差≤5μm），通过杠杆机构将偏心位移放大 10 倍，提升测量灵敏度。
关键结构制作
检具主体采用 40CrNiMoA 合金结构钢，经淬火回火处理（硬度 HRC48-52），基准圆柱面经超精密磨削（圆度≤2μm，表面粗糙度 Ra≤0.2μm）。测量臂选用钛合金材料，通过线切割加工成形，配合铰链机构实现径向摆动，其长度精度控制在 ±5μm。传感器安装座采用热稳定性好的殷钢材料，确保温度变化（±2℃）时传感器位置偏移≤3μm。
装配与校准工艺
装配时采用恒温恒湿环境（温度 20±0.5℃，湿度 50±5%），基准圆柱与测量臂的配合间隙控制在 1-2μm，通过激光干涉仪校准测量臂摆动角度与位移量的线性度（误差≤0.5%）。校准过程中，利用标准偏心量试件（偏心量 0.01-0.1mm）对检具进行标定，建立偏心量与传感器输出的数学模型，确保测量不确定度≤5μm。
光学深孔检测难点分析
偏心检测特殊性
精密深孔偏心量检测需同时获取孔壁轮廓与基准轴线，传统光学检测中，结构光投影因深径比＞15:1 时孔底光照不足，导致偏心量计算误差＞20μm；激光三角法受限于光斑发散角，深孔底部偏心测量误差＞10μm，无法满足精密零件（偏心量公差≤10μm）的检测需求。
环境与信号干扰
深孔内残留的切削液或油污会吸收激光能量，使反射信号强度衰减 50% 以上，导致偏心量计算偏差；工业现场的振动（振幅＞5μm）会引起光路相位变化，造成偏心测量结果波动。此外，深孔内壁的表面粗糙度（Ra＞0.4μm）会导致激光散射，影响光斑位置识别精度。
激光频率梳 3D 轮廓检测方法
检测系统集成
设计直径 3mm 的光纤探头，内置 1550nm 光频梳激光模块（重复频率 1GHz，脉宽 30fs），配合微机电系统（MEMS）振镜（扫描角度 ±35°）实现周向扫描，轴向进给机构采用压电陶瓷驱动（分辨率 0.05μm）。系统集成双波长补偿技术（1550nm 主测距、1310nm 穿透油污）和光纤陀螺振动补偿模块（实时修正振动误差≤±3μm）。
偏心量计算方法
采用 "双基准轴线拟合" 算法：首先通过激光频率梳扫描深孔入口段（0-10mm）获取基准轴线，再对深孔全段进行螺旋扫描（轴向速度 0.5mm/s，点云密度 500 点 /mm），通过最小二乘法拟合孔壁点云得到实际轴线，两轴线的距离即为偏心量。某 φ10mm×150mm 深孔检测中，该方法偏心量测量不确定度≤3μm，较传统光学方法精度提升 3 倍。
检测工艺优化
优化检测路径为 "入口基准扫描 - 全孔螺旋扫描 - 数据融合计算"，扫描前用高压气体（压力 0.8MPa）清除孔内杂质，扫描时动态调整激光功率（5-50mW）补偿表面反射率差异。开发基于卷积神经网络的点云去噪模型，对 2000 组含油污、振动干扰的点云数据训练后，杂质点剔除率达 99.2%，偏心量计算效率提升 40%。
检具与检测技术协同应用
离线校准与在线检测结合
精密偏心检具用于离线校准激光频率梳检测系统，通过标准偏心试件建立 "检具输出 - 激光测量" 映射关系（相关系数 R²=0.998），校准后激光检测系统在 φ8mm×120mm 深孔检测中，偏心量测量重复性误差≤2μm。在线检测时，检具安装于机床主轴，与激光频率梳探头联动扫描，实现加工 - 检测一体化。
复合检测精度验证
对某航空发动机喷嘴深孔（φ1.5mm×45mm，偏心量要求≤10μm）进行检测，检具测量值与激光频率梳检测值的偏差≤3μm，与扫描电镜（SEM）测量结果吻合度 98.5%。批量检测数据显示，该协同方案使深孔偏心量一次合格率从 82% 提升至 97.3%，满足航空航天零件的高精度要求。
技术挑战与发展趋势
当前面临超深径比（＞50:1）深孔底部信号弱导致偏心量计算偏差问题，需研发光子计数式光频梳探测器；检具与激光检测的时空基准统一难题，需引入量子传感技术实现纳秒级同步校准。未来将融合人工智能与微机电系统，开发自校准智能偏心检测系统，实现深孔偏心量的原位动态测量。
激光频率梳3D光学轮廓测量系统简介：
20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

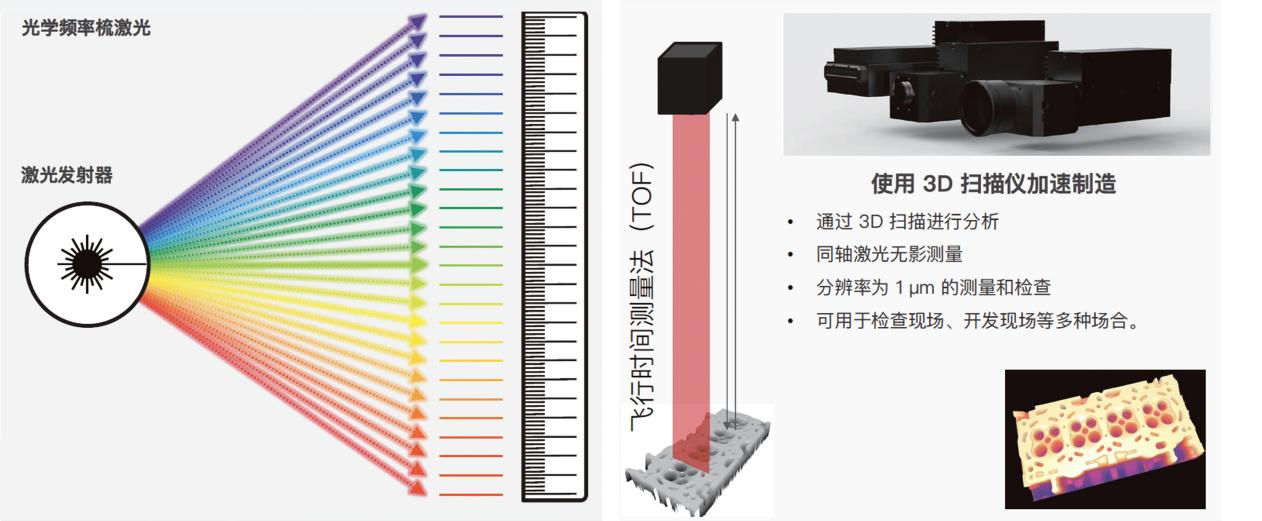

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
核心技术优势

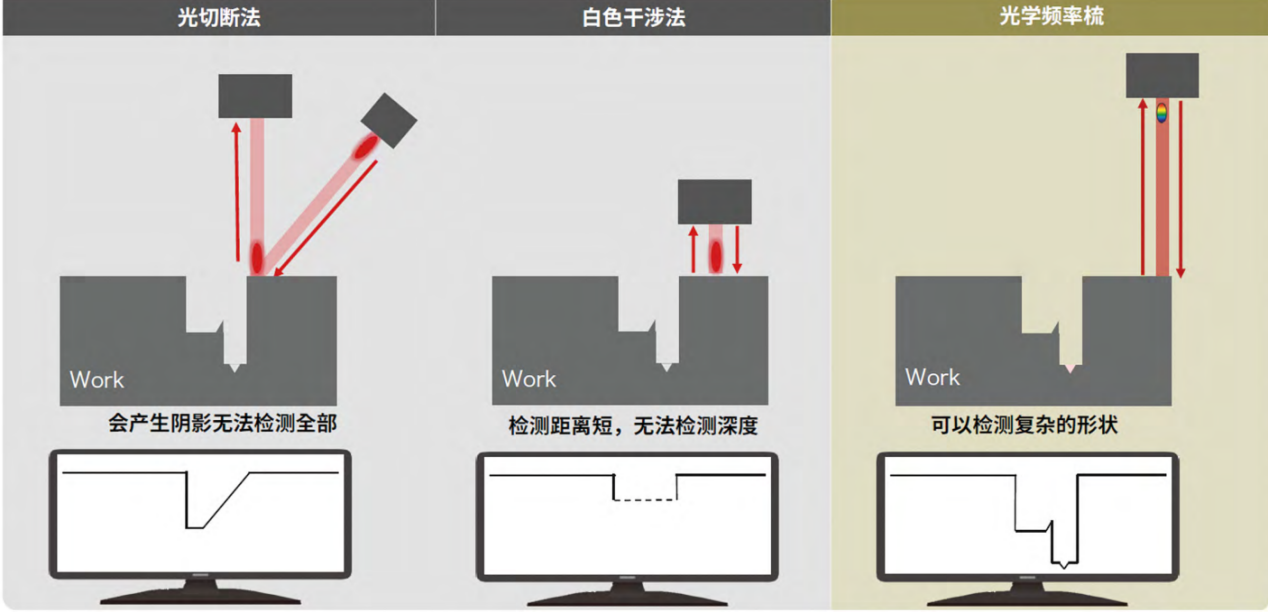

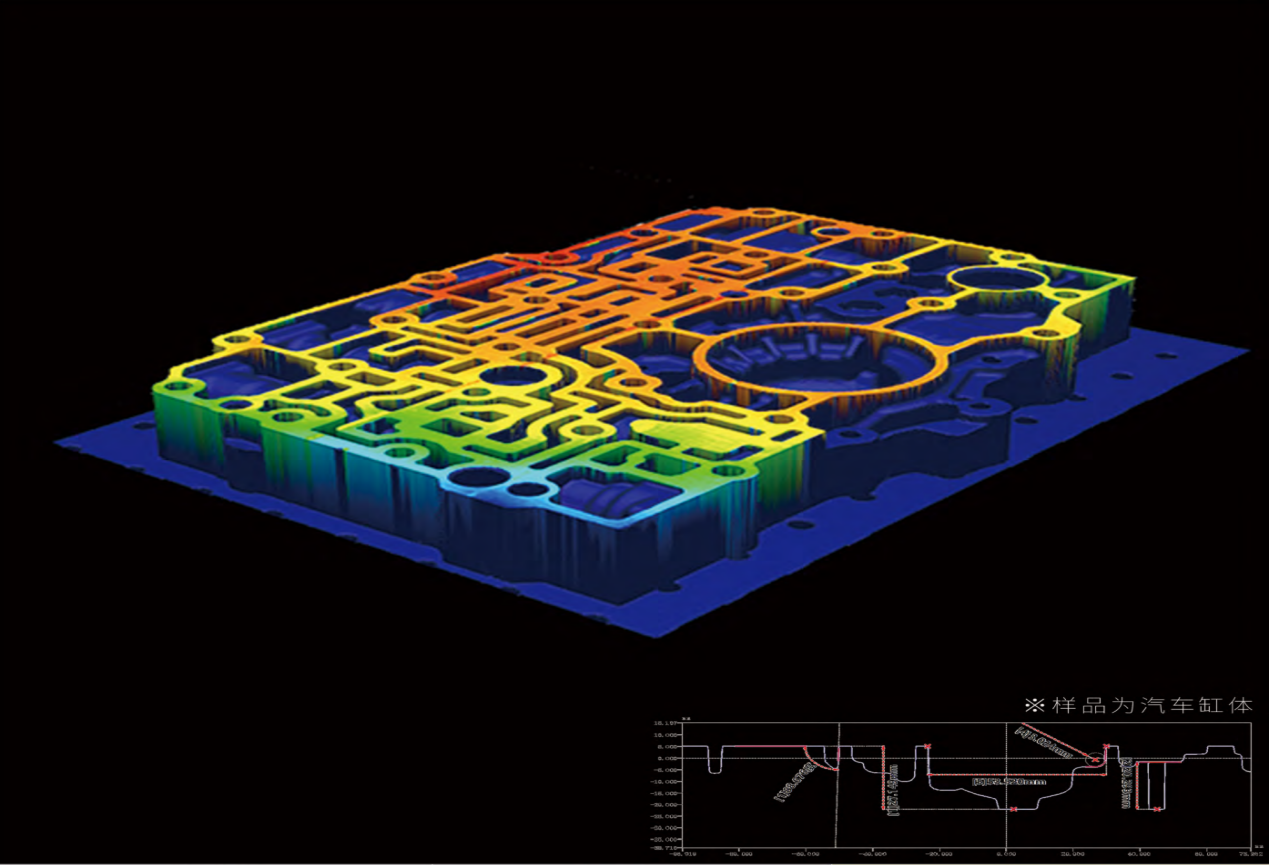

①同轴落射测距：独特扫描方式攻克光学"遮挡"难题，适用于纵横沟壑的阀体油路板等复杂结构；
（以上为新启航实测样品数据结果）

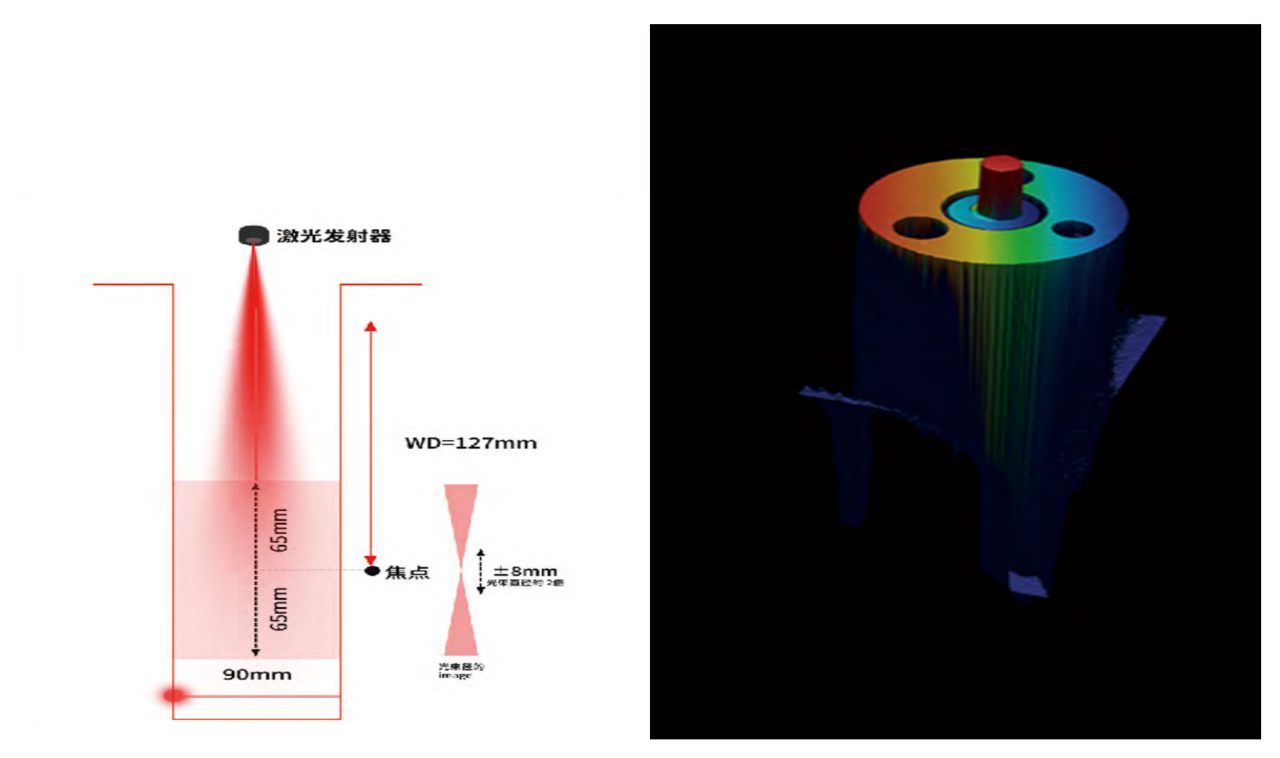

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；
（以上为新启航实测样品数据结果）

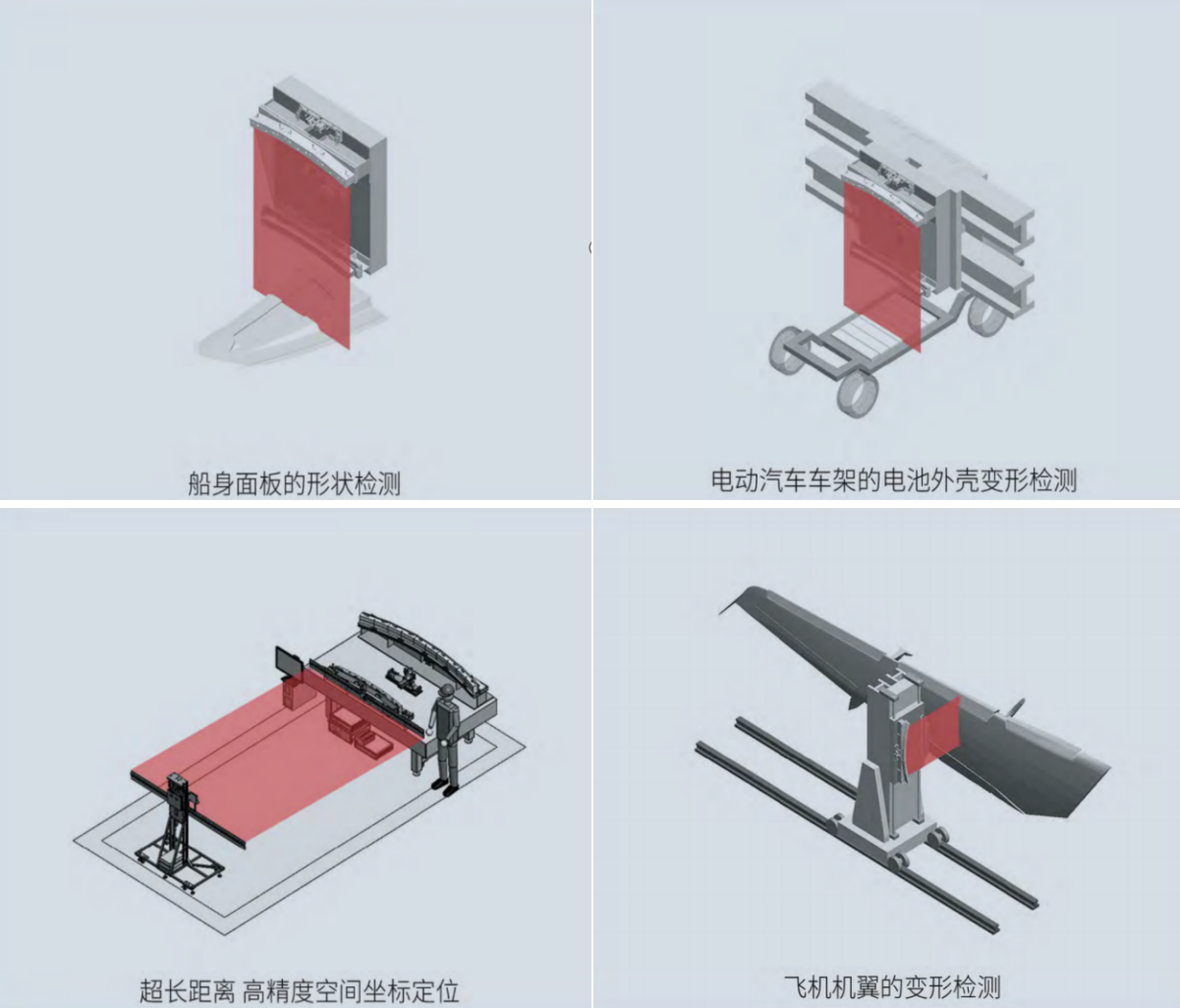

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。
（以上为新启航实测样品数据结果）
