高可用集群Keepalived

一、keepalived部署

1.简介

vrrp 协议的软件实现，原生设计目的为了高可用 ipvs服务

功能： 基于vrrp协议完成地址流动

为vip地址所在的节点生成ipvs规则(在配置文件中预先定义)

为ipvs集群的各RS做健康状态检测

基于脚本调用接口完成脚本中定义的功能，进而影响集群事务，以此支持nginx、haproxy等服务

2、环境准备

KA1：172.25.254.50

KA2：172.25.254.60

RS1：172.25.254.11

RS2：172.25.254.21

安装keepalive

在KA1和KA2中安装keepalived，realserver中安装nginx

[root@KA1 ~]# dnf install keepalived -y
[root@KA1 ~]# systemctl start keepalived
[root@RS1 ~]# dnf install nginx -y
[root@RS1 ~]# systemctl enable --now nginx
[root@RS1 ~]# systemctl start nginx

3、全局配置

! Configuration File for keepalived
 global_defs {
   notification_email {
         zcx@zcx.com     #keepalived 发生故障切换时邮件发送的目标邮箱，可以按行区分写多个
   }
   notification_email_from keepalived@KA1.timinglee.org  #发邮件的地址
   smtp_server 127.0.0.1                                 #邮件服务器地址
   smtp_connect_timeout 30                               #邮件服务器连接timeout
   router_id KA1.timinglee.org                           #每个keepalived主机唯一标识
                                                         #建议使用当前主机名，但多节点重名不影响

  vrrp_skip_check_adv_addr                               #对所有通告报文都检查，会比较消耗性能
                                                         #启用此配置后，如果收到的通告报文和上一个报文是同一
                                                         #个路由器，则跳过检查，默认值为全检查

   vrrp_strict                                  #严格遵循vrrp协议
                                                #启用此项后以下状况将无法启动服务:
                                                #1.无VIP地址
                                                #2.配置了单播邻居
                                                #3.在VRRP版本2中有IPv6地址
                                                #建议不加此项配置

  vrrp_garp_interval 1                          #免费 ARP（Gratuitous ARP）报文时间间隔
                                                #免费 ARP用于通知网络中其他设备，某 IP 地址对应的 MAC 地址发生了变化
                                                #帮助网络设备更新 ARP 缓存，确保数据能正确转发到新的主节点

  vrrp_gna_interval 1                           #用于配置发送 Gratuitous NA（免费邻居通告报文的时间间隔
                                                #通知网络中其他设备，某 IPv6 地址对应的链路层地址（MAC 地址）发生了变化
                                                #帮助网络设备更新邻居缓存（Neighbor Cache）
                                                #确保 IPv6 数据包能正确转发到新的主节点

  vrrp_mcast_group4 224.0.0.44                  #指定组播IP地址范围：
 }

4、配置虚拟路由器

vrrp_instance WEB_VIP {
    state MASTER
    interface ens160         #绑定为当前虚拟路由器使用的物理接口，如：eth0,可以和VIP不在一个网卡
    virtual_router_id 51     #每个虚拟路由器惟一标识,范围：0-255，每个虚拟路由器此值必须唯一否则服务无法启动
                             #同属一个虚拟路由器的多个keepalived节点必须相同

    priority 100             #当前物理节点在此虚拟路由器的优先级，值越大优先级越高范围：1-254
    advert_int 1             #vrrp通告的时间间隔，默认1s
    authentication {         #认证机制
        auth_type PASS       #AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
        auth_pass 1111       #预共享密钥，仅前8位有效
    }
    virtual_ipaddress {      #虚拟IP,生产环境可能指定上百个IP地址
        172.25.254.100/24 dev ens160 label ens160:0
    }
    accept                   #开启vip 对外响应ping包，注意此处功能需要关闭vrrp_strict
}

#检查
[root@KA1 ~]# keepalived -t -f /etc/keepalived/keepalived.conf

测试

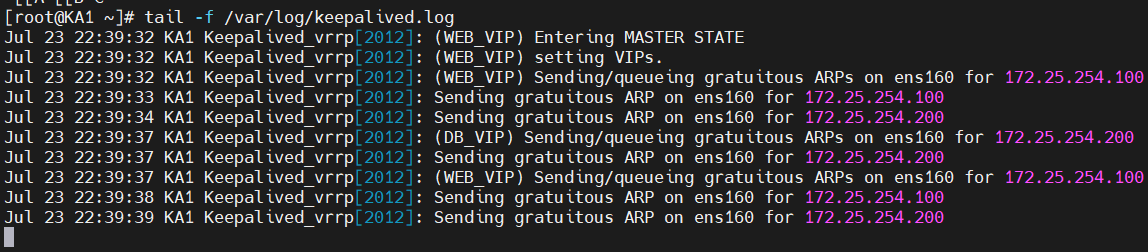

5、启用keepalived日志功能

[root@KA1 ~]# vim /etc/sysconfig/keepalived
 KEEPALIVED_OPTIONS="-D -S 6"                     #日志级别为0-7
[root@ka1 ~]#vim /etc/rsyslog.conf

local6.*                                          /var/log/keepalived.log
[root@ka1 ~]#systemctl restart keepalived.service rsyslog.service

测试

6、实现独立子配置文件

当生产环境复杂时，/etc/keepalived/keepalived.conf 文件中内容过多，不易管理 将不同集群的配置，比如：不同集群的VIP配置放在独立的子配置文件中利用include 指令可以实现包含子配置文件

示例：

[root@KA1 ~]# mkdir  /etc/keepalived/conf.d
[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
 global_defs {
     notification_email {
     zcx@qq.com
     }
     notification_email_from keepalived@KA1.timinglee.org
     smtp_server 127.0.0.1
     smtp_connect_timeout 30
     router_id KA1.zcx.org
     vrrp_skip_check_adv_addr
     #vrrp_strict
     vrrp_garp_interval 1
     vrrp_gna_interval 1
     vrrp_mcast_group4 224.0.0.44
}
include /etc/keepalived/conf.d/*.conf       #相关子配置文件

[root@KA1 ~]# systemctl restart keepalived

二、Keepalived 企业应用示例

1、单主架构

MASTER配置：

[root@KA1 ~]# mkdir  /etc/keepalived/conf.d
[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
vrrp_instance WEB_VIP {
    state MASTER            #status为MASTER模式
    interface ens160
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 172.25.254.50
    unicast_peer {
        172.25.254.60
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0    #vip设置
    }
}

[root@KA1 ~]# systemctl restart keepalived

BACKUP配置

[root@KA1 ~]# mkdir  /etc/keepalived/conf.d
[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
vrrp_instance WEB_VIP {
    state BACKUP            #status为MASTER模式
    interface ens160
    virtual_router_id 51    #相同id管理同一个虚拟路由
    priority 80             #优先级，应低于master
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 172.25.254.60    #单播
    unicast_peer {
        172.25.254.50
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0    #vip设置
    }
}

[root@KA1 ~]# systemctl restart keepalived

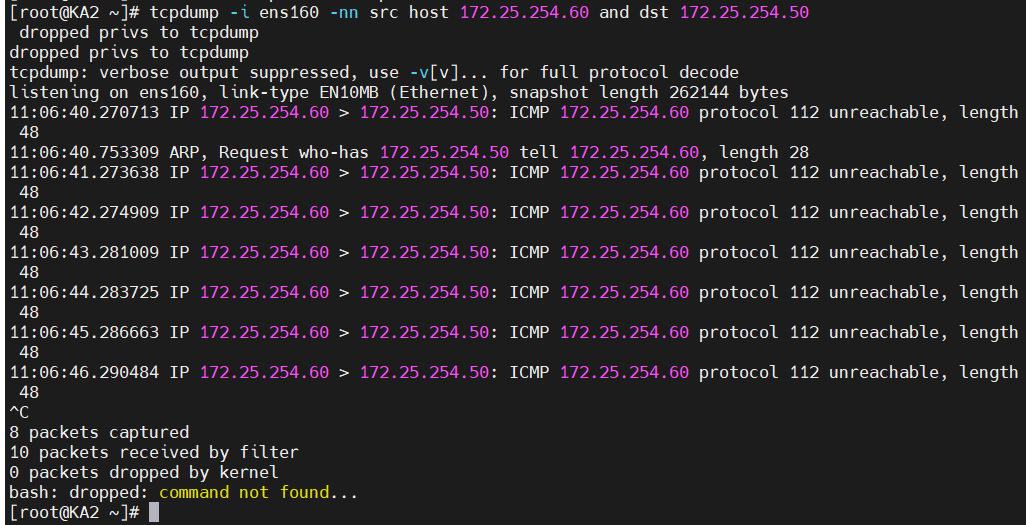

抓包观察

2、抢占和非抢占模式

默认为抢占模式preempt，即当高优先级的主机恢复在线后，会抢占低先级的主机的master角色，这样会使vip在KA主机中来回漂移，造成网络抖动，建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的master角色 非抢占模块下,如果原主机down机, VIP迁移至的新主机, 后续也发生down时,仍会将VIP迁移回原主机

非抢占模式：

[root@KA1 ~]# mkdir  /etc/keepalived/conf.d
[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
vrrp_instance WEB_VIP {
    state BACKUP            #互为主备，status都为BACKUP
    interface ens160
    virtual_router_id 51
    priority 100
    nopreempt              #非抢占模式，互为主备
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
}

[root@KA1 ~]# systemctl restart keepaliv

当vip在线主机宕机后，vip转移至另一台主机，重新上线后，只有在另一台主机宕机时vip才会重新转移回来

抢占模式：

#KA1中设置
vrrp_instance WEB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt              #非抢占模式，互为主备
    preempt_delay 10        #抢占模式，可以设定延时抢占
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
}

#在KA2中
vrrp_instance WEB_VIP {
    state BACKUP
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt
    preempt_delay 10
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
}

当master宕机后，vip转移至backup，当master重新上线后待延时后vip重新转移至master

3、vip单播配置

默认keepalived主机之间利用多播相互通告消息，会造成网络拥塞，可以替换成单播，减少网络流量。（注：启用 vrrp_strict 时，不能启用单播）

vrrp_instance WEB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt              #非抢占模式，互为主备
    #preempt_delay  300     #延迟抢占模式
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 172.25.254.50    #单播配置，源地址
    unicast_peer {
        172.25.254.60               #指定接收单播的对方目标主机IP
                                    #如果有多个keepalived,再加其它节点的IP
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
}

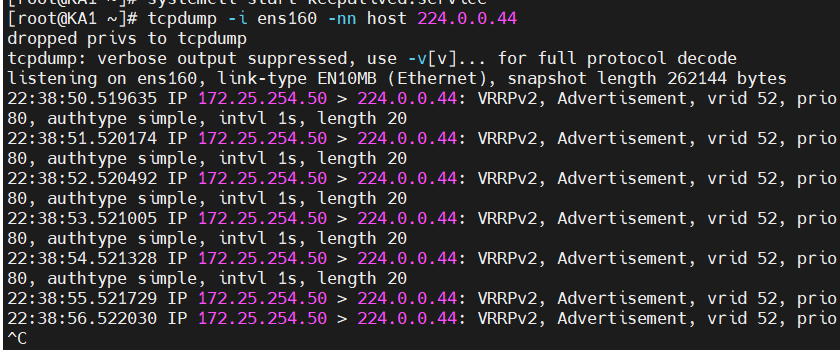

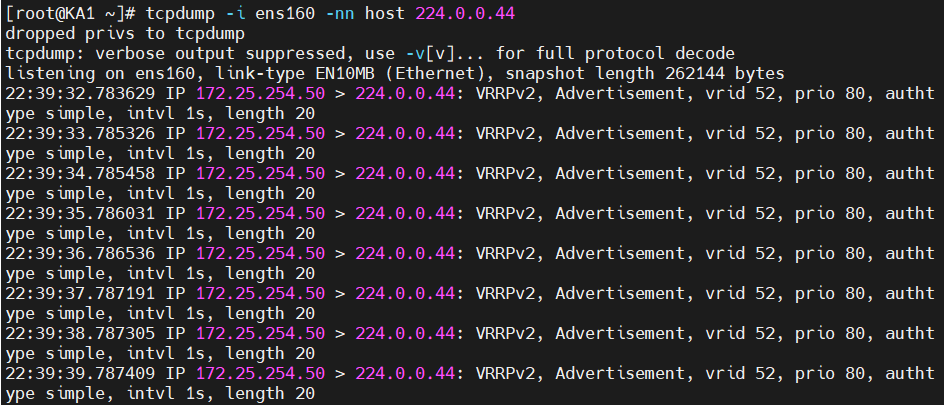

抓包测试：

4、Keepalived 通知脚本配置

当keepalived的状态变化时，可以自动触发脚本的执行，比如：发邮件通知用户默认以用户

keepalived_script身份执行脚本

如果此用户不存在，以root执行脚本可以用下面指令指定脚本执行用户的身份

keepalived配置文件修改

global_defs {
   notification_email {
    zcx@zcx.ogr
   }
   notification_email_from zcx@zcx1.org
   smtp_server 127.0.0.0
   smtp_connect_timeout 30
   router_id KA1
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   enable_script_security       #全局安全选项，用于 限制脚本执行权限，防止未经授权的脚本被调用
   script_user root             #指定所有外部脚本，以root用户执行
   vrrp_mcast_group4 224.0.0.44
}

vrrp_instance WEB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt              #非抢占模式，互为主备
    #preempt_delay  300     #延迟抢占模式
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 172.25.254.50
    unicast_peer {
        172.25.254.60
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
    notify_master "/etc/keepalived/mail.sh master"        #当前节点成为主节点时触发的脚本
    notify_backup "/etc/keepalived/mail.sh backup"        #当前节点转为备节点时触发的脚本

    notify_fault "/etc/keepalived/mail.sh fault"          #当前节点转为"失败"状态时触发的脚本
}

创建通知脚本

[root@KA1 ~]# vim /etc/keepalived/mail.sh
#!/bin/bash
mail_dest='zcx@qq.com'
mail_send()
{
    mail_subj="$HOSTNAME to be $1 vip 转移"
    mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"
    echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 in
    master)
    mail_send master
     ;;
     backup)
     mail_send backup
     ;;
     fault)
     mail_send fault
     ;;
     *)
     exit 1
     ;;
     esac
[root@KA1 ~]# chmod  +x /etc/keepalived/mail.sh

邮件配置

#安装邮件发送工具
[root@KA2 ~]# dnf install sendmail -y

#配置邮箱
[root@KA1 ~]# vim /etc/mail.rc
set smtp=smtp.163.com
set smtp-auth=login
set smtp-auth-user=zcx@163.com              #163网易邮箱
set smtp-auth-password=SZdEcPS2pz8rFbFx     #IMAP/SMTP服务验证码
set from=zcx@163.com
set ssl-verify=ignor

[root@KA1 ~]# systemctl enable --now sendmail.service
[root@KA1 ~]# echo test message |mail -s test zcx@qq.com    #登录自己邮箱即可收到

5、实现 master/master 的 Keepalived 双主架构

master/slave的单主架构:同一时间只有一个Keepalived对外提供服务，此主机繁忙，而另一台主机却 很空闲，利用率低下，可以使用master/master的双主架构，解决此问题。 master/master的双主架构： 即将两个或以上VIP分别运行在不同的keepalived服务器，以实现服务器并行提供web访问的目的，提高 服务器资源利用率

双主机配置：

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
#主
vrrp_instance WEB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt              #非抢占模式，互为主备
    #preempt_delay  300     #延迟抢占模式
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
}

#备
vrrp_instance DB_VIP {
    state BACKUP
    interface ens160
    virtual_router_id 52
    priority 80
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.200/24 dev ens160 label ens160:1
    }
}

KA2
[root@KA2 ~]# vim /etc/keepalived/keepalived.conf
#备
vrrp_instance WEB_VIP {
    state BACKUP
    interface ens160
    virtual_router_id 51
    priority 80
    #nopreempt              #非抢占模式，互为主备
    #preempt_delay  300     #延迟抢占模式
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
  }
#主
vrrp_instance DB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.200/24 dev ens160 label ens160:1
    }
}

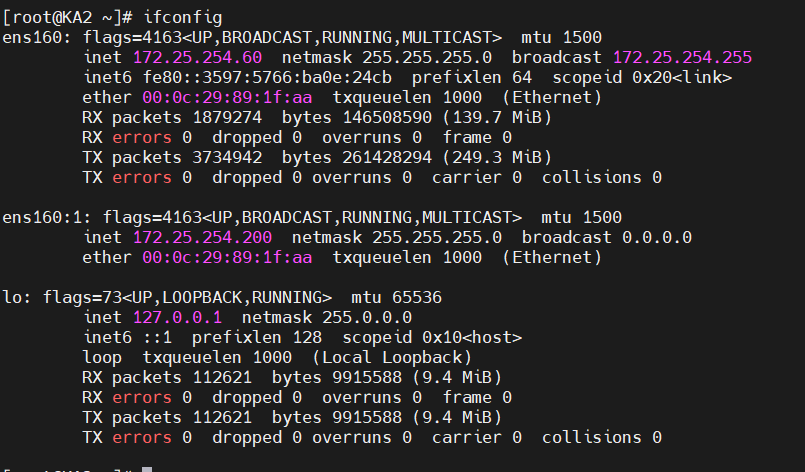

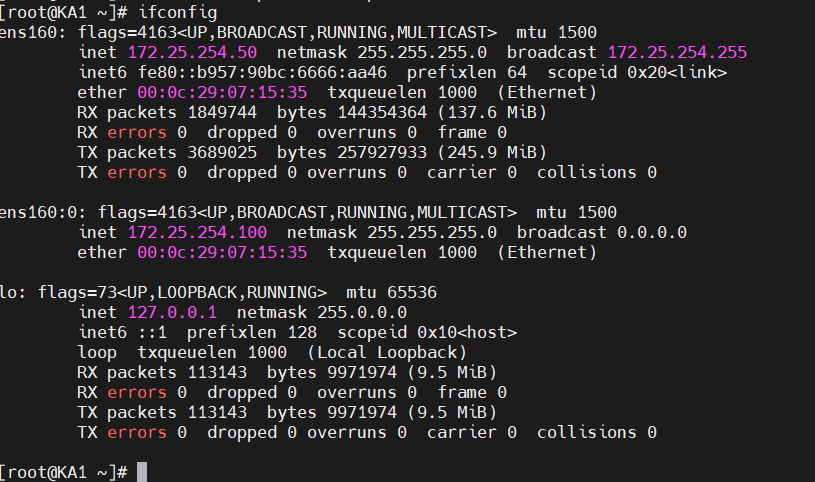

当一个主机宕机后，vip自动迁移至另一个主机中，重新上线后vip转移为原来的主机中

6、实现IPVS的高可用性

在keepalived中安装ipvsadm

虚拟服务器配置

[root@KA1 ~]# vim /etc/keepalived/keepalived.conf
virtual_server 172.25.254.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    protocol TCP
    real_server 172.25.254.11 80 {
        weight 1
        TCP_CHECK {
            connect_timeout 5
            retry 3
            delay_before_retry 3
            connect_port 80
        }
    }

    real_server 172.25.254.21 80 {
        weight 1
        HTTP_GET {                #应用层监测
            url {
                path /
                status_code 200
            }
            connect_timeout 1
            retry 3
            delay_before_retry 1
        }
    }
}

在realserver中配置vip

[root@RS1 ~]# ip a a 172.25.254.100/32 dev lo

#lo的arp抑制
[root@RS1 ~]# echo net.ipv4.conf.all.arp_ignore=1 > /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.all.arp_announce=2 >> /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.lo.arp_ignore=1 >> /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.lo.arp_announce=2 >> /etc/sysctl.conf
[root@RS1 ~]# sysctl -p

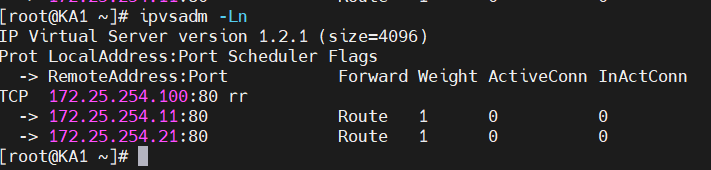

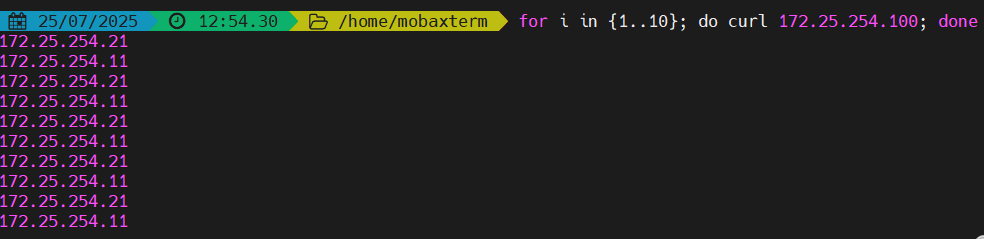

测试：

当有一个主机宕机时，vip转移，访问仍然是正常的

7、实现其它应用的高可用性 VRRP Script

keepalived利用 VRRP Script 技术，可以调用外部的辅助脚本进行资源监控，并根据监控的结果实现优先 动态调整，从而实现其它应用的高可用性功能

vrrp_script：自定义资源监控脚本，vrrp实例根据脚本返回值，公共定义，可被多个实例调用，定 义在vrrp实例之外的独立配置块，一般放在global_defs设置块之后。

通常此脚本用于监控指定应用的状态。一旦发现应用的状态异常，则触发对MASTER节点的权重减至 低于SLAVE节点，从而实现 VIP 切换到 SLAVE 节点

定义 VRRP script

 vrrp_script <SCRIPT_NAME> {            #定义一个检测脚本，在global_defs 之外配置
     script <STRING>|<QUOTED-STRING>    #shell命令或脚本路径
     interval <INTEGER>                 #间隔时间，单位为秒，默认1秒
     timeout <INTEGER>                  #超时时间
     weight <INTEGER:-254..254>         #默认为0,如果设置此值为负数，
                                        #当上面脚本返回值为非0时
                                        #会将此值与本节点权重相加可以降低本节点权重，
                                        #即表示fall.
                                        #如果是正数，当脚本返回值为0，
                                        #会将此值与本节点权重相加可以提高本节点权重
                                        #即表示 rise.通常使用负值

     fall <INTEGER>                     #执行脚本连续几次都失败,则转换为失败，建议设为2以上
     rise <INTEGER>                     #执行脚本连续几次都成功，把服务器从失败标记为成功
     user USERNAME [GROUPNAME]          #执行监测脚本的用户或组
     init_fail                          #设置默认标记为失败状态，监测成功之后再转换为成功状态
}

示例：实现HAProxy高可用

#在keepalived中安装haproxy
[root@KA2 ~]# dnf install haproxy -y
[root@KA2 ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
    bind    *:80
    mode    http
    server web1 172.25.254.11:80 check inter 3 fall 2 rise 1
    server web2 172.25.254.21:80 check inter 3 fall 2 rise 1

[root@KA2 ~]# systemctl restart haproxy.service

#在两个ka1和ka2两个节点启用内核参数
[root@KA2 ~]# vim /etc/sysctl.conf
net.ipv4.ip_nonlocal_bind = 1
[root@KA2 ~]# sysctl -p
net.ipv4.ip_nonlocal_bind = 1

#在KA1中编写检测脚本
[root@KA1 ~]# vim /etc/keepalived/scripts/haproxy.sh
#!/bin/bash
kallall -0 haproxy &> /dev/null

[root@KA1 ~]# chmod  +X /etc/keepalived/scripts/haproxy.sh

在ka1中配置keepalived

vrrp_script CHECK_HAPROXY {
    script "/etc/keepalived/scripts/haproxy.sh"
    interval 1
    weight -30
    fall 2
    rise 2
    timeout 2
}

vrrp_instance WEB_VIP {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    #nopreempt              #非抢占模式，互为主备
    #preempt_delay  300     #延迟抢占模式
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:0
    }
    track_script {
        CHECK_HAPROXY
    }
}
