底图更换

Cesium 默认使用 Bing Maps 作为地图源,但由于 Bing Maps 在国内可能存在访问限制,开发者常需替换为更适合国内使用的地图服务,以下以天地图为例来更换底图

底图类型与选择建议

瓦片类型 协议标准 优点 缺点 适用场景
WMTS OGC 标准 支持严格地理参考,多级比例尺 URL 复杂,配置项多 天地图、国家地理信息公共服务平台
XYZ 非标准但通用 配置简单,URL 直观 部分服务有访问限制 高德、谷歌、OSM 等主流地图
Single Tile 单张图片 适合自定义背景图,离线场景 精度低,不支持缩放 简化地图、专题图背景

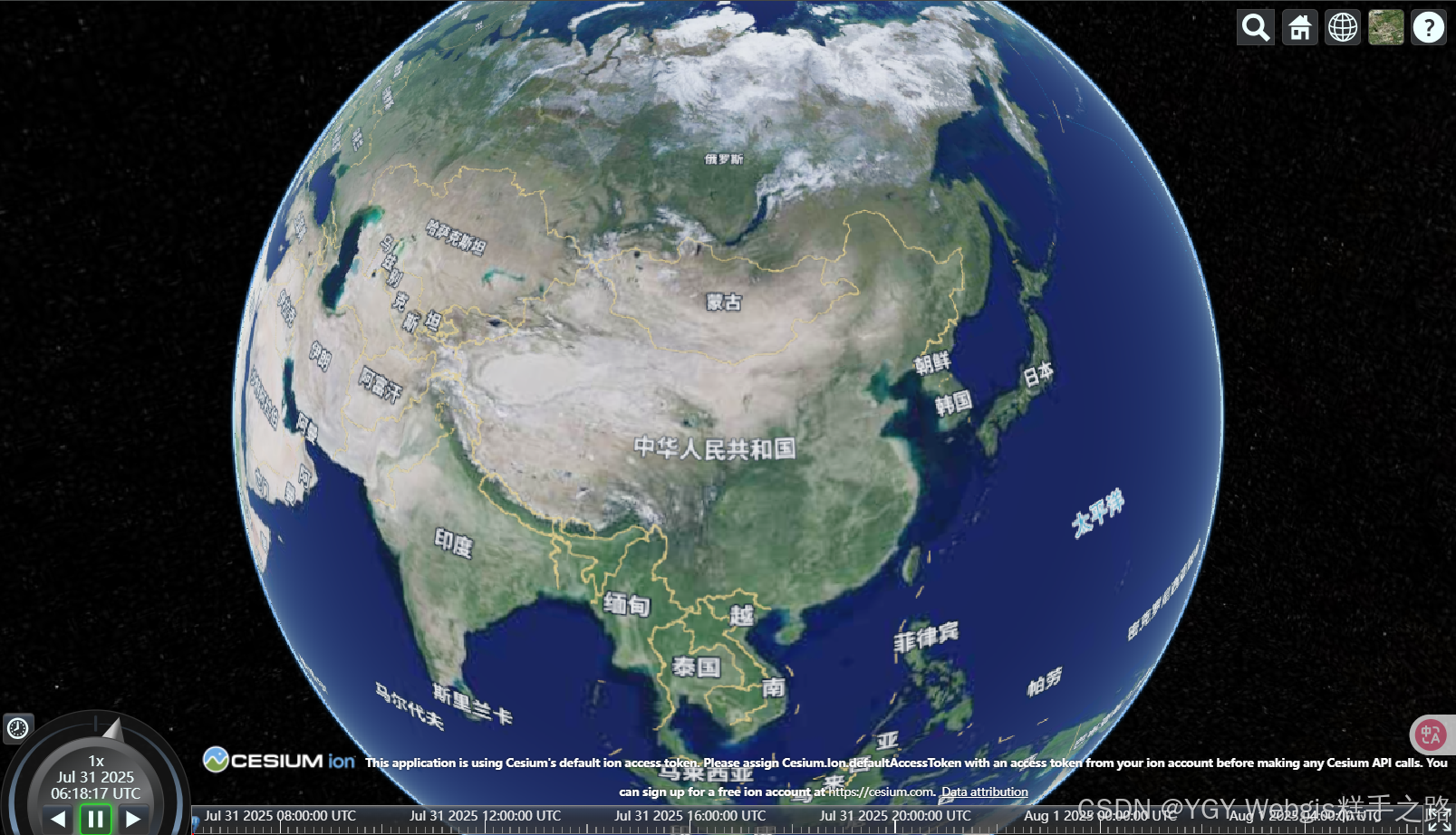

天地图 WMTS 服务(推荐国内使用)

WebMapTileServiceImageryProvider添加 WMTS 影像,下面为天地图加载

  1. 需要将viewer配置项中baseLayerbaseLayerPicker设置为false,否则 Cesium 同时会加载 Bing Maps
  2. 这里添加了天地图影像和地理标注,后添加的会覆盖前面的
  3. 后续案例中会使用天地图作为默认底图

前置工作

  • 需要申请天地图的 key,代码中提供了我自己的 key,方便大家调试,实际使用时请替换为自己的 key
vue 复制代码
<template>
  <div ref="cesiumContainer" class="container"></div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
let viewer = null;

// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    baseLayer: false, // 关闭默认地图
    baseLayerPicker: false, // 关闭底图选择器
  });
  initMap();
});

// 加载天地图
const initMap = () => {
  // 以下为天地图及天地图标注加载
  const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影(EPSG:3857),需确保 tileMatrixSetID: "w"
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });

  // 添加地理标注
  const labelProvider = new Cesium.WebMapTileServiceImageryProvider({
    url:
      "http://{s}.tianditu.gov.cn/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&tileMatrix={TileMatrix}&tileRow={TileRow}&tileCol={TileCol}&style=default&format=tiles&tk=" +
      token,
    layer: "img",
    style: "default",
    format: "tiles",
    tileMatrixSetID: "w",
    subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名轮询
    maximumLevel: 18,
    credit: new Cesium.Credit("天地图影像"),
  });
  // 天地图影像添加到viewer实例的影像图层集合中
  viewer.imageryLayers.addImageryProvider(tiandituProvider);
  // 天地图地理标注(后添加的会覆盖前面的)
  viewer.imageryLayers.addImageryProvider(labelProvider);
};
</script>
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}
</style>

关键参数说明

参数 取值范围 说明
tileMatrixSetID "w" | "c" "w"=Web 墨卡托投影(EPSG:3857),"c"=经纬度投影(EPSG:4326)
subdomains 数组 天地图提供 8 个子域名,用于分散请求压力
maximumLevel 1-18 18 级为最高精度(约 0.5 米/像素)

高德地图 XYZ 影像瓦片

UrlTemplateImageryProvider添加 XYZ 影像,下面为高德地图瓦片加载

vue 复制代码
<template>
  <div ref="cesiumContainer" class="container"></div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
let viewer = null;

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    baseLayer: false, // 关闭默认地图
    baseLayerPicker: false, // 关闭底图选择器
  });
  initMap();
});

// 加载高德地图
const initMap = () => {
  const gaodeProvider = new Cesium.UrlTemplateImageryProvider({
    url: "https://webst0{s}.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
    subdomains: ["1", "2", "3", "4"],
  });
  viewer.imageryLayers.addImageryProvider(gaodeProvider);
};
</script>
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}
</style>

添加顶级影像瓦片

SingleTileImageryProvider添加顶级影像瓦片,下面为单张图片加载

vue 复制代码
<template>
  <div ref="cesiumContainer" class="container"></div>
</template>

<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
let viewer = null;

onMounted(() => {
  // 初始化Viewer
  viewer = new Cesium.Viewer(cesiumContainer.value, {
    baseLayer: false, // 关闭默认地图
    baseLayerPicker: false, // 关闭底图选择器
  });
  initMap();
});

// 加载单图像图层
const initMap = () => {
  const singleTileLayer = Cesium.ImageryLayer.fromProviderAsync(
    Cesium.SingleTileImageryProvider.fromUrl("/src/assets/earthbump1k.jpg", {
      rectangle: Cesium.Rectangle.fromDegrees(-180.0, -90.0, 180.0, 90.0),
    })
  );
  // singleTileLayer.alpha = 0.8; // 设置透明度
  viewer.imageryLayers.add(singleTileLayer);
};
</script>
<style scoped>
.container {
  width: 100vw;
  height: 100vh;
}
</style>

img 图片:

添加后效果图,可通过alpha属性设置透明度
