Viewer:三维场景的"外壳"

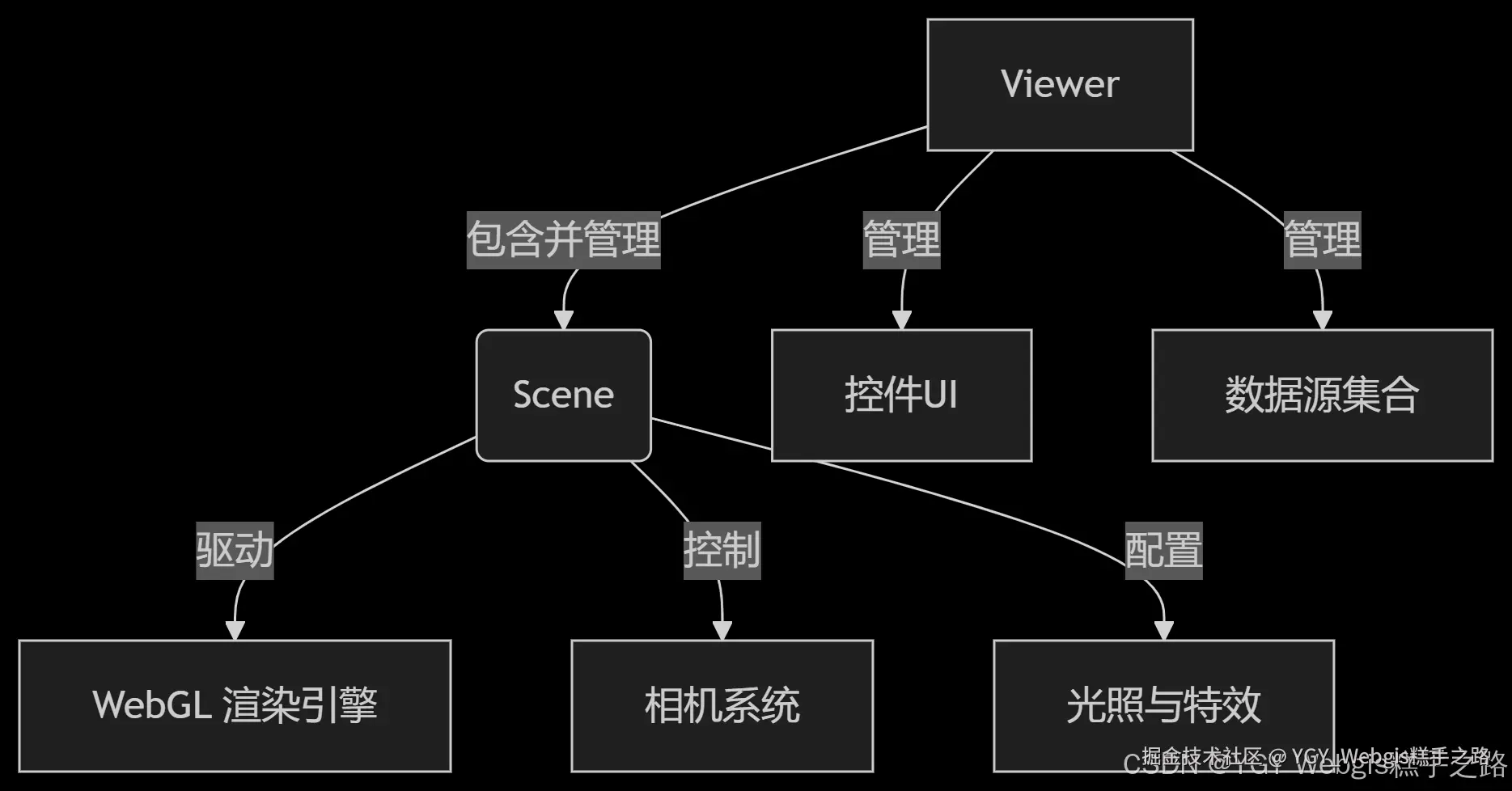

Viewer 是 Cesium 的核心容器,作为 Cesium 应用入口,封装了场景渲染、相机控制、用户交互、数据管理等核心功能,是构建 Cesium 应用的基础。

创建 Viewer 实例
js
const viewer = new Cesium.Viewer(container, options);
参数说明
参数名 | 类型 | 描述 | 是否必需 |
---|---|---|---|
container |
HTMLElement | string | 用于承载 Cesium 场景的 HTML 容器元素或其 ID | 是 |
options |
Object | 配置 Viewer 行为和外观的选项对象 | 否 |
核心特性

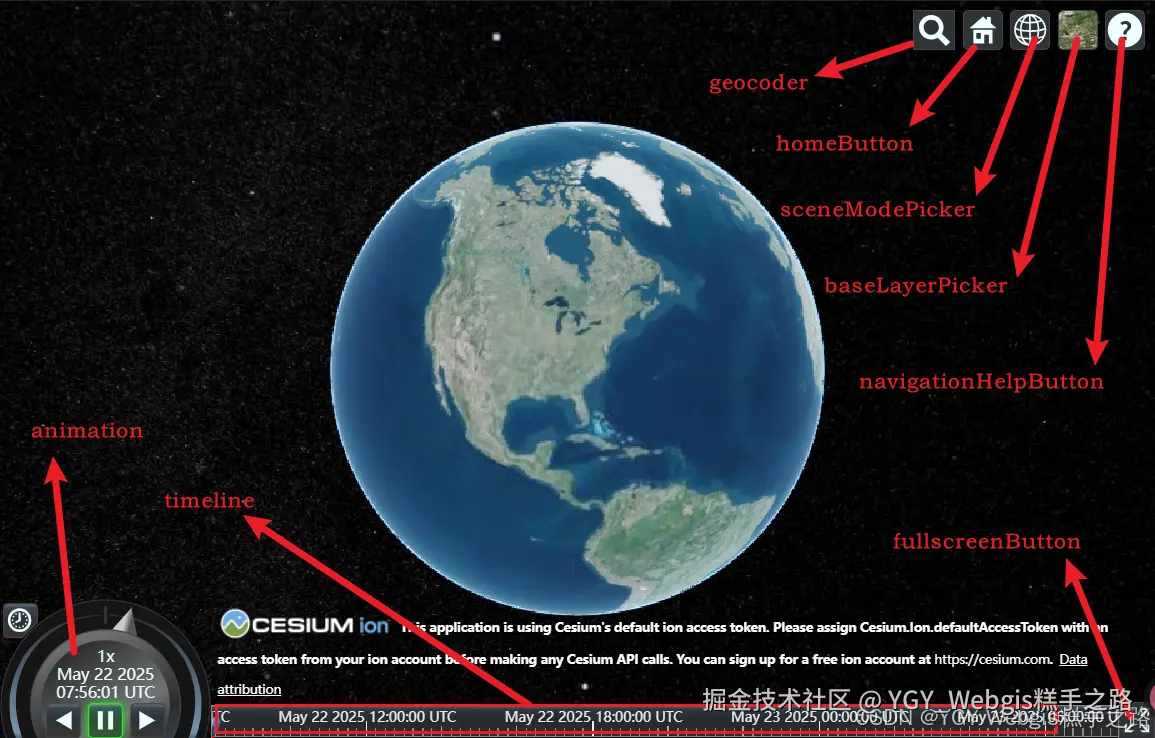

集成控件系统
Viewer 默认集成了多种交互控件,可通过 options
参数灵活配置显示状态:

控件配置
控件名称 | 描述 | 默认值 | 用途场景 |
---|---|---|---|
geocoder |
地理编码搜索框 | true |
快速定位到指定地理位置 |
homeButton |
主页按钮 | true |
重置相机到初始视角 |
sceneModePicker |
场景模式选择器 | true |
切换 2D/3D/哥伦布视图 |
baseLayerPicker |
底图选择器 | true |
切换不同的底图图层 |
navigationHelpButton |
导航帮助按钮 | true |
显示相机控制说明 |
animation |
动画控件 | true |
控制时间轴动画播放 |
timeline |
时间轴控件 | true |
可视化和控制时间维度 |
fullscreenButton |
全屏按钮 | true |
切换场景全屏显示 |
vrButton |
VR 按钮 | false |
启用 VR 模式(需硬件支持) |

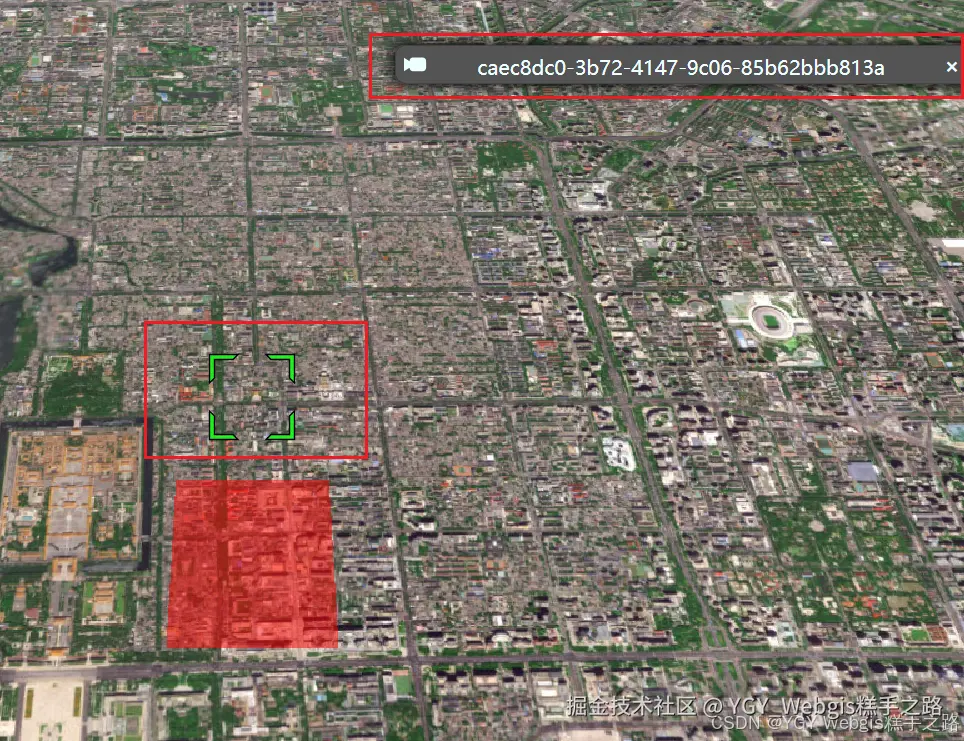

infoBox |
信息框 | true |
显示选中实体的详情信息 |
selectionIndicator |
选择指示器 | true |
显示实体选中状态标记 |

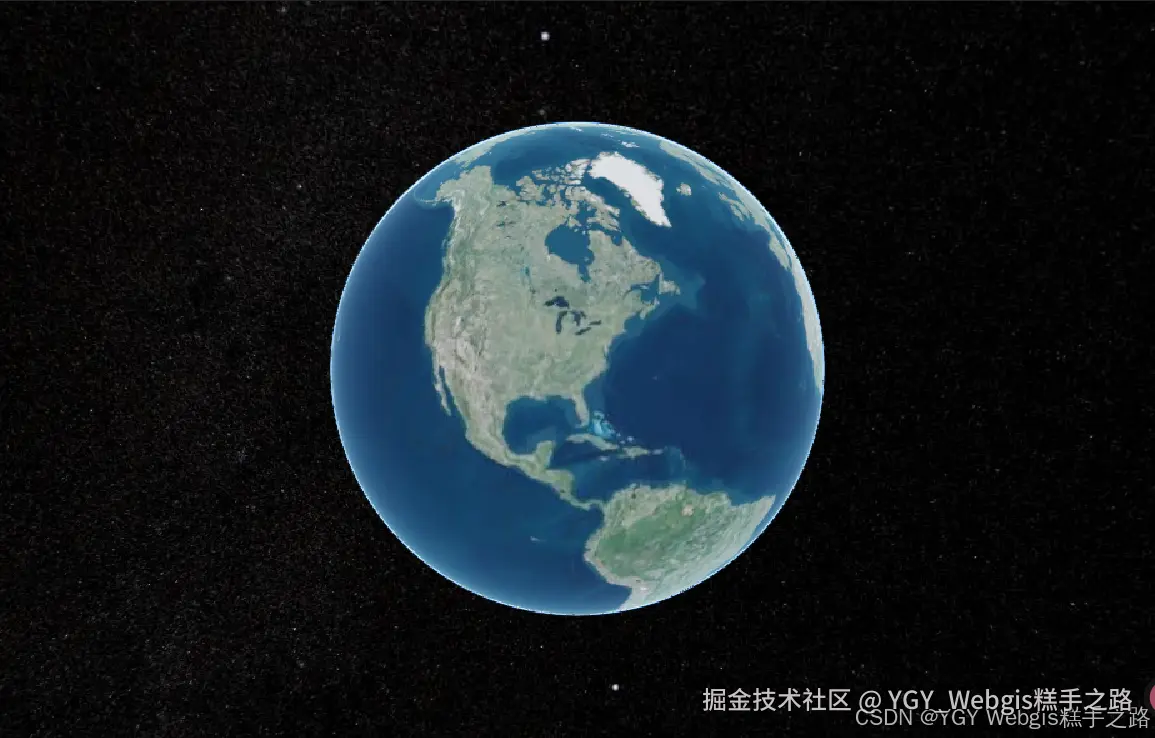

控件配置示例:创建极简 Viewer(无默认控件)
js
const viewer = new Cesium.Viewer(cesiumContainer.value, {
geocoder: false, // 关闭地理编码搜索
homeButton: false, // 关闭主页按钮
sceneModePicker: false, // 关闭场景模式选择器
baseLayerPicker: false, // 关闭底图选择器
navigationHelpButton: false, // 关闭导航帮助
animation: false, // 关闭动画控件
timeline: false, // 关闭时间轴
fullscreenButton: false, // 关闭全屏按钮
});
隐藏 logo
Cesium Logo 是通过 CSS 控制其显示状态的
js
viewer.cesiumWidget.creditContainer.style.display = "none";
完整代码
vue
<template>
<div ref="cesiumContainer" class="container"></div>
</template>
<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
let viewer = null;
// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";
onMounted(() => {
// 初始化Viewer
viewer = new Cesium.Viewer(cesiumContainer.value, {
geocoder: false, // 关闭地理编码搜索
homeButton: false, // 关闭主页按钮
sceneModePicker: false, // 关闭场景模式选择器
baseLayerPicker: false, // 关闭底图选择器
navigationHelpButton: false, // 关闭导航帮助
animation: false, // 关闭动画控件
timeline: false, // 关闭时间轴
fullscreenButton: false, // 关闭全屏按钮
baseLayer: false, // 关闭默认地图
});
// 清空logo
viewer.cesiumWidget.creditContainer.style.display = "none";
initMap();
});
// 加载天地图
const initMap = () => {
// 以下为天地图及天地图标注加载
const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
url:
"http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
token,
layer: "img",
style: "default",
format: "tiles",
tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影(EPSG:3857),需确保 tileMatrixSetID: "w"
subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
maximumLevel: 18,
credit: new Cesium.Credit("天地图影像"),
});
// 天地图影像添加到viewer实例的影像图层集合中
viewer.imageryLayers.addImageryProvider(tiandituProvider);
};
</script>
<style scoped>
.container {
width: 100vw;
height: 100vh;
}
</style>

更多配置项
配置项 | 描述 | 默认值 |
---|---|---|
baseLayer |
底图提供者,用于加载地图图层 | ImageryLayer.fromWorldImagery() |
terrainProvider |
地形提供者,用于加载地形数据 | new EllipsoidTerrainProvider() |
shouldAnimate |
是否启用动画播放(如时间轴) | false |
sceneMode |
场景模式(SCENE2D 、SCENE3D 、COLUMBUS_VIEW 、MORPHING ) |
SceneMode.SCENE3D |
mapProjection |
地图投影配置,用于控制地图坐标系统 | new GeographicProjection(options.ellipsoid) |
skyBox |
天空盒配置,用于自定义天空背景 | |
skyAtmosphere |
是否启用大气层效果 | |
contextOptions |
WebGL 上下文配置选项,用于定制渲染管线 | |
useDefaultRenderLoop |
是否使用默认渲染循环 | true |
场景管理核心(viewer.scene
)
viewer.scene
是场景渲染的核心对象,负责管理相机、地球、天空、光照等关键组件。
地球显示控制
js
// 隐藏地球
viewer.scene.globe.show = false;
场景模式切换
支持三种场景模式平滑过渡,过渡时间单位为秒:
js
// 切换到2D模式
viewer.scene.morphTo2D(1.5); // 1.5秒过渡动画
// 切换到3D模式
viewer.scene.morphTo3D(1.5);
// 切换到哥伦布视图(2.5D)
viewer.scene.morphToColumbusView(1.5);
天空与背景定制
CesiumJS 默认使用星系背景作为天空盒。您可以自定义背景颜色或更换为自定义的天空盒图片。

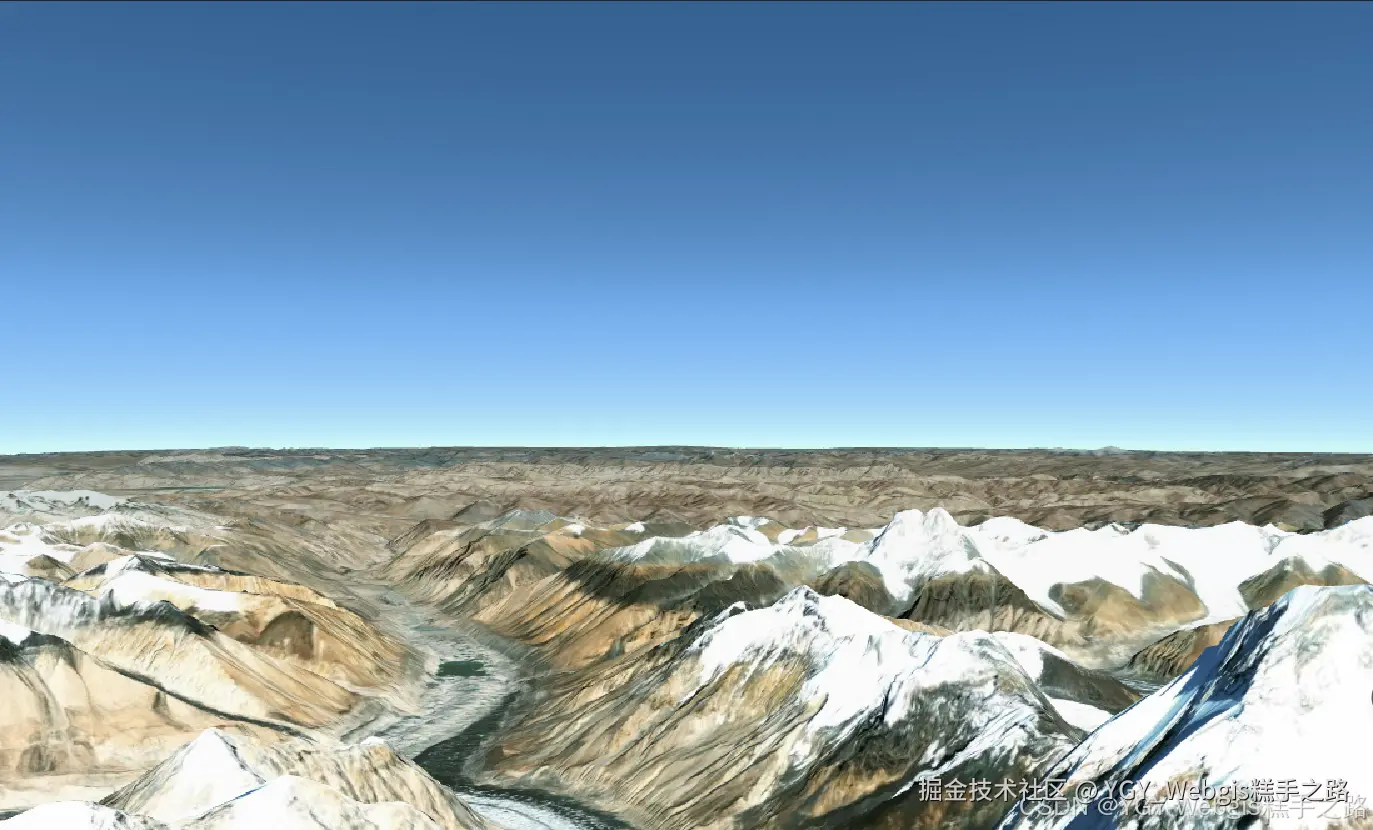

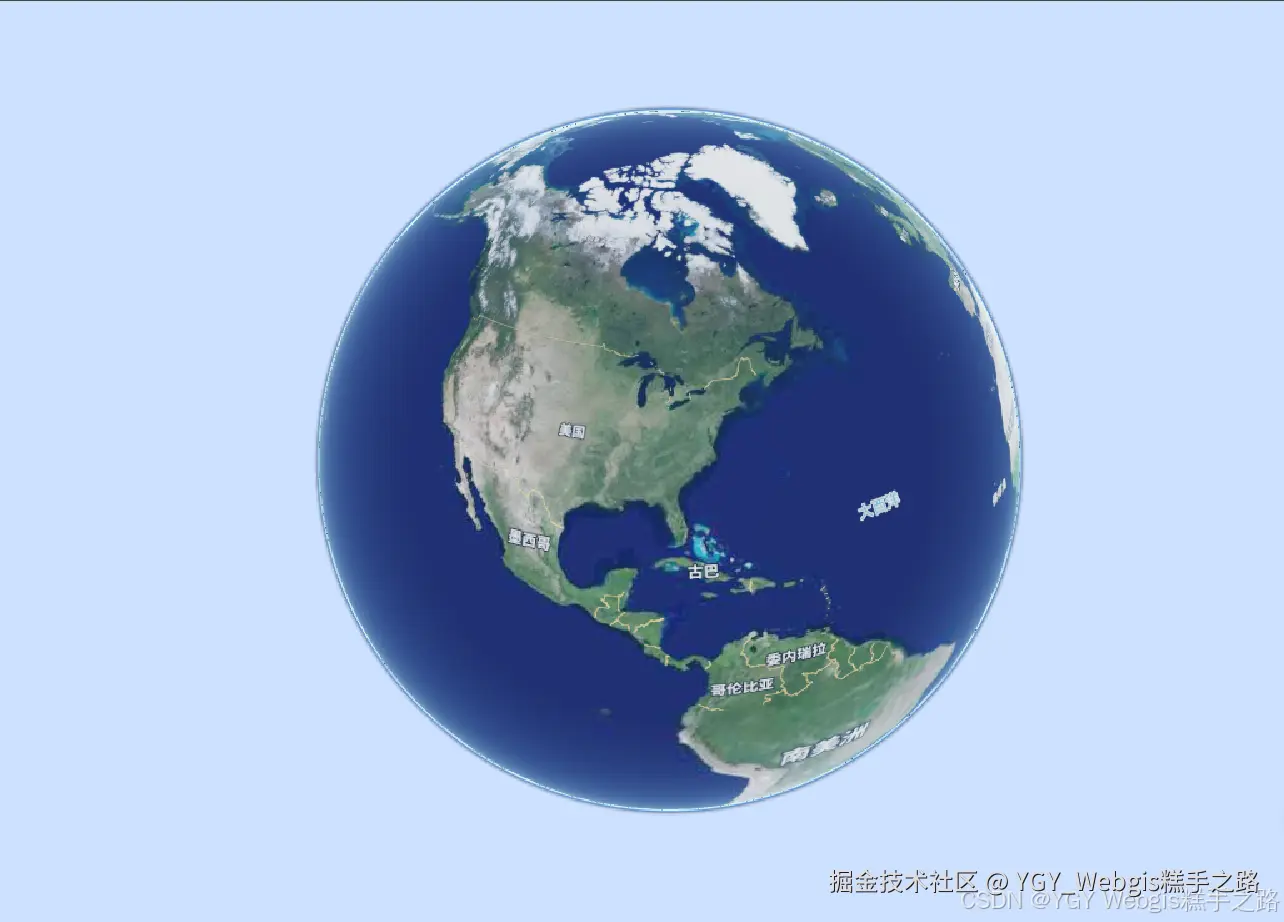

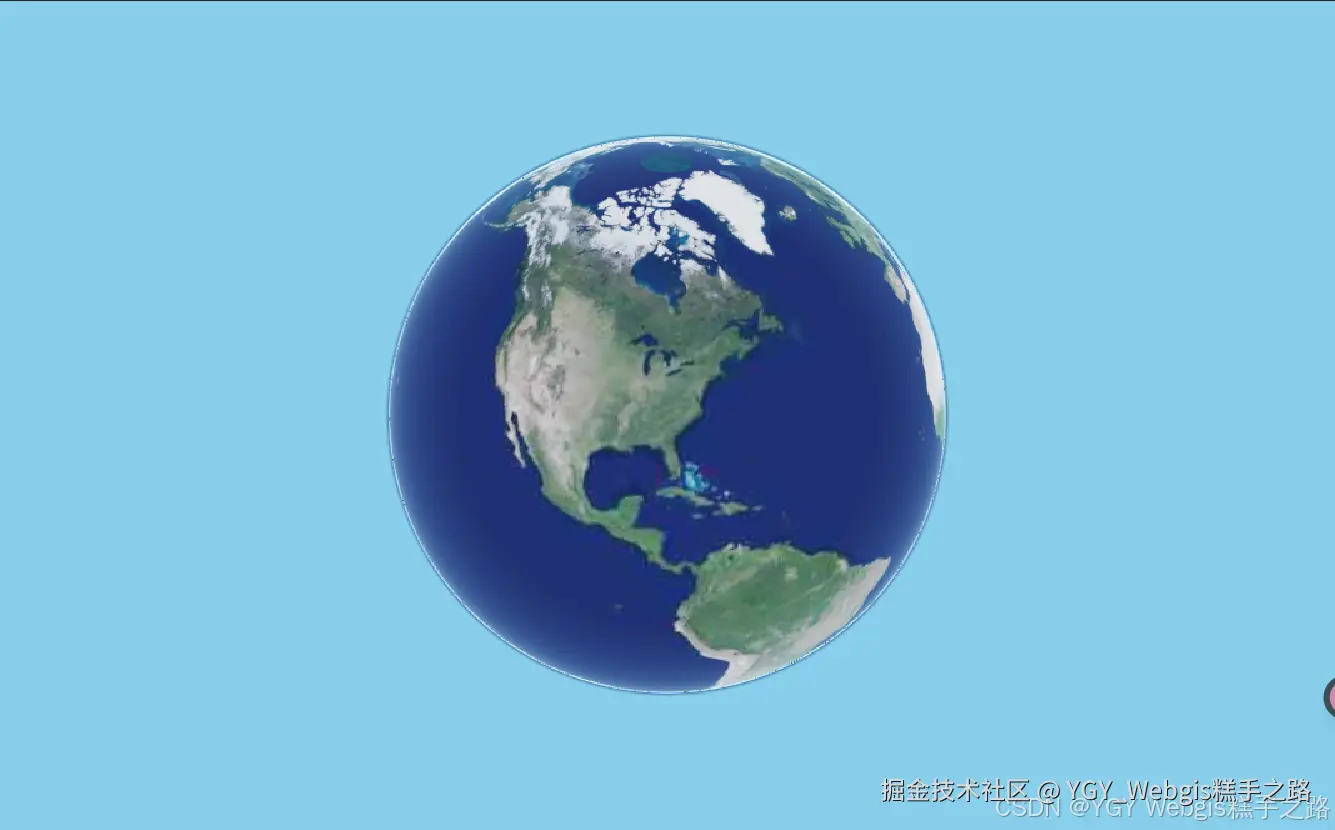

纯色背景
需要先将天空盒关闭,再通过viewer.scene.backgroundColor
设置背景颜色:
js
const viewer = new Cesium.Viewer(cesiumContainer.value, {
skyBox: false, // 方式一:在Viewer初始化选项中关闭天空盒
});
// viewer.scene.skyBox.show = false; // 方式二:在Viewer初始化后关闭天空盒
// 设置场景背景颜色为天空蓝
viewer.scene.backgroundColor = Cesium.Color.SKYBLUE;

自定义天空盒
实现步骤:
- 准备 6 张立方体贴图(正 X/负 X/正 Y/负 Y/正 Z/负 Z)
- 通过
SkyBox
类加载并应用
vue
<template>
<div ref="cesiumContainer" class="container"></div>
</template>
<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
import mx from "./skyBox/tycho2t3_80_mx.jpg";
import my from "./skyBox/tycho2t3_80_my.jpg";
import mz from "./skyBox/tycho2t3_80_mz.jpg";
import px from "./skyBox/tycho2t3_80_px.jpg";
import py from "./skyBox/tycho2t3_80_py.jpg";
import pz from "./skyBox/tycho2t3_80_pz.jpg";
const cesiumContainer = ref(null);
let viewer = null;
// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";
onMounted(() => {
// 初始化Viewer
viewer = new Cesium.Viewer(cesiumContainer.value, {
geocoder: false, // 关闭地理编码搜索
homeButton: false, // 关闭主页按钮
sceneModePicker: false, // 关闭场景模式选择器
baseLayerPicker: false, // 关闭底图选择器
navigationHelpButton: false, // 关闭导航帮助
animation: false, // 关闭动画控件
timeline: false, // 关闭时间轴
fullscreenButton: false, // 关闭全屏按钮
baseLayer: false, // 关闭默认地图
});
// 清空logo
viewer.cesiumWidget.creditContainer.style.display = "none";
// 设置天空盒
viewer.scene.skyBox = new Cesium.SkyBox({
sources: {
positiveX: mx,
negativeX: px,
positiveY: my,
negativeY: py,
positiveZ: mz,
negativeZ: pz,
},
});
initMap();
});
// 加载天地图
const initMap = () => {
// 以下为天地图及天地图标注加载
const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
url:
"http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
token,
layer: "img",
style: "default",
format: "tiles",
tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影(EPSG:3857),需确保 tileMatrixSetID: "w"
subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
maximumLevel: 18,
credit: new Cesium.Credit("天地图影像"),
});
// 添加地理标注
const labelProvider = new Cesium.WebMapTileServiceImageryProvider({
url:
"http://{s}.tianditu.gov.cn/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&tileMatrix={TileMatrix}&tileRow={TileRow}&tileCol={TileCol}&style=default&format=tiles&tk=" +
token,
layer: "img",
style: "default",
format: "tiles",
tileMatrixSetID: "w",
subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名轮询
maximumLevel: 18,
credit: new Cesium.Credit("天地图影像"),
});
// 天地图影像添加到viewer实例的影像图层集合中
viewer.imageryLayers.addImageryProvider(tiandituProvider);
// 天地图地理标注(后添加的会覆盖前面的)
viewer.imageryLayers.addImageryProvider(labelProvider);
};
</script>
<style scoped>
.container {
width: 100vw;
height: 100vh;
}
</style>

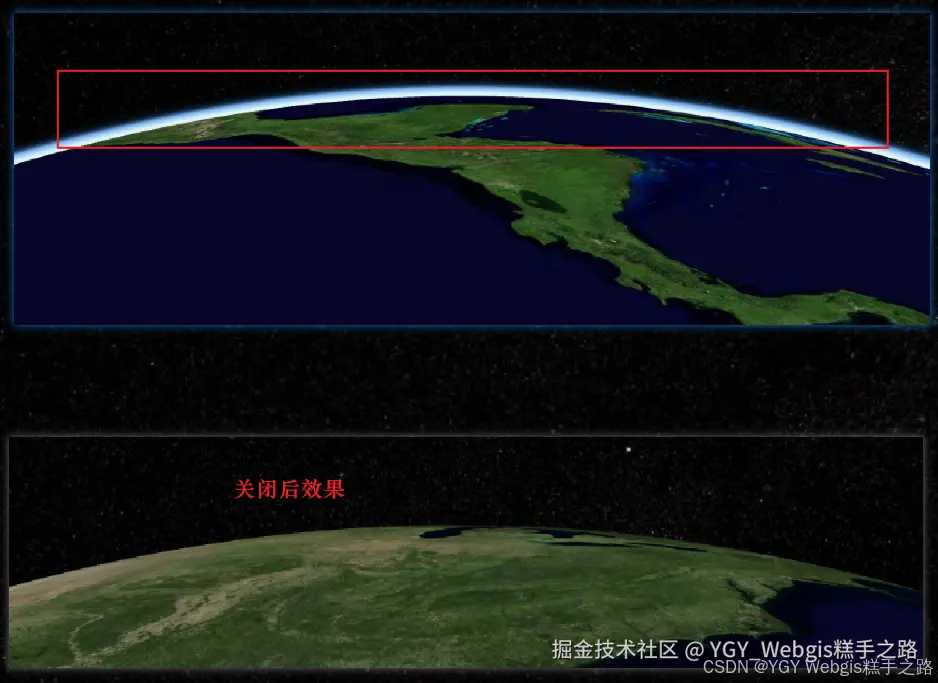

大气层控制
js
// 关闭大气层(方式一)
viewer.scene.skyAtmosphere.show = false;
// 关闭大气层(方式二)
const viewer = new Cesium.Viewer(cesiumContainer.value, {
skyAtmosphere: false,
});
// 调整大气层亮度
viewer.scene.skyAtmosphere.brightnessShift = 0.5; // 默认0

性能监控
js
// 显示帧率(FPS)
viewer.scene.debugShowFramesPerSecond = true;

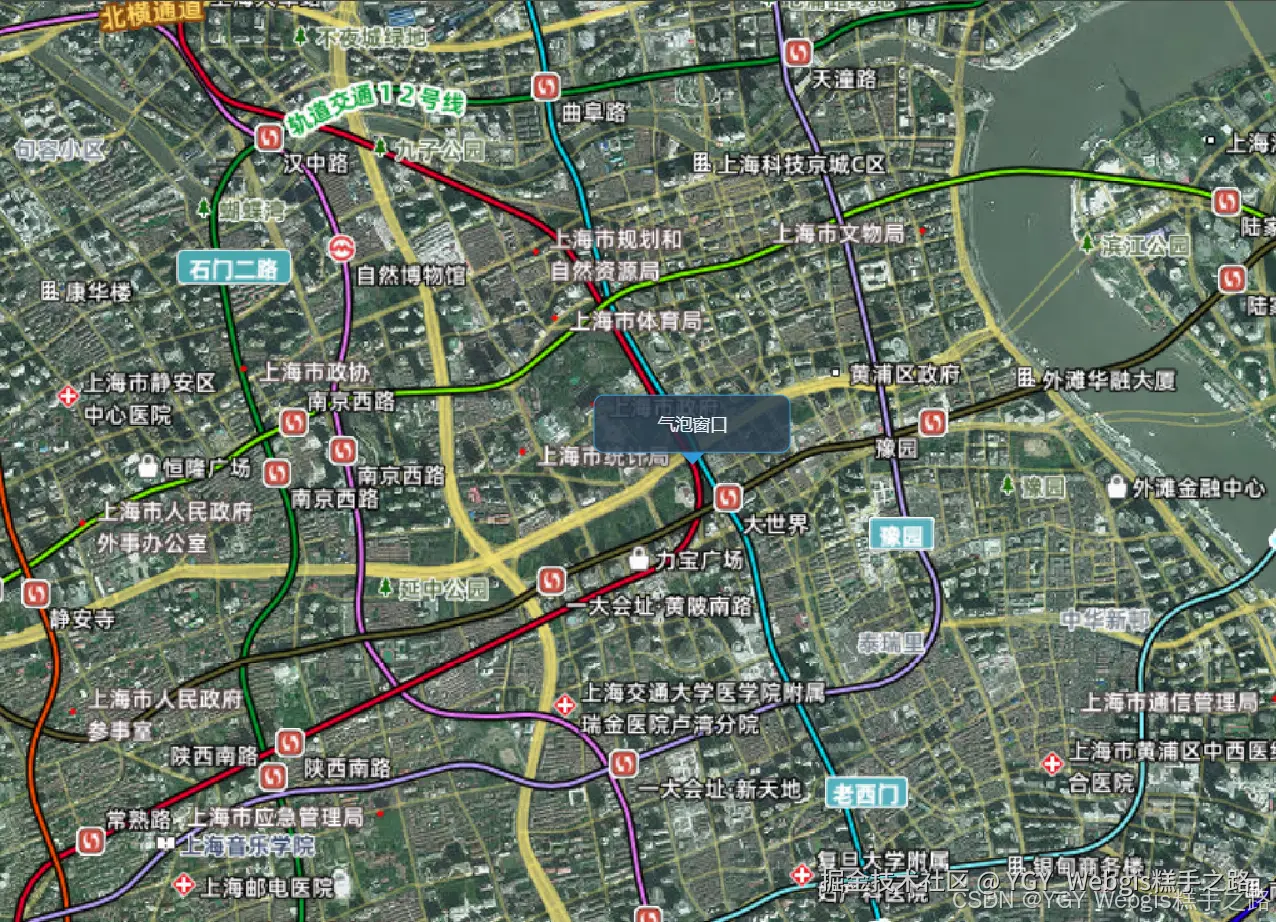

添加气泡窗口
您可以在 CesiumJS 场景中叠加自定义的 HTML 元素,例如气泡窗口,并通过 JavaScript 控制其位置,使其始终跟随三维空间中的某个点。

实现步骤:
- 创建 HTML 元素作为气泡窗口容器
- 使用
scene.cartesianToCanvasCoordinates
将三维坐标转换为屏幕坐标 - 在
preRender
事件中实时更新元素位置
vue
<template>
<div ref="cesiumContainer" class="container"></div>
<div ref="popup" class="popup-window">气泡窗口</div>
</template>
<script setup>
import { ref, onMounted } from "vue";
import * as Cesium from "cesium";
const cesiumContainer = ref(null);
const popup = ref(null);
let viewer = null;
// 天地图TOKEN
const token = "05be06461004055923091de7f3e51aa6";
onMounted(() => {
// 初始化Viewer
viewer = new Cesium.Viewer(cesiumContainer.value, {
geocoder: false, // 关闭地理编码搜索
homeButton: false, // 关闭主页按钮
sceneModePicker: false, // 关闭场景模式选择器
baseLayerPicker: false, // 关闭底图选择器
navigationHelpButton: false, // 关闭导航帮助
animation: false, // 关闭动画控件
timeline: false, // 关闭时间轴
fullscreenButton: false, // 关闭全屏按钮
baseLayer: false, // 关闭默认地图
});
// 清空logo
viewer.cesiumWidget.creditContainer.style.display = "none";
// 设置相机视角
viewer.camera.setView({
destination: Cesium.Cartesian3.fromDegrees(121.4737, 31.2304, 5000),
orientation: {
heading: Cesium.Math.toRadians(0),
pitch: Cesium.Math.toRadians(-90),
roll: 0,
},
});
// 添加preRender事件,使窗口位置保持不变
viewer.scene.preRender.addEventListener(function () {
const htmlPop = viewer.scene.cartesianToCanvasCoordinates(
Cesium.Cartesian3.fromDegrees(121.4737, 31.2304, 0),
new Cesium.Cartesian2()
);
if (popup.value && htmlPop) {
popup.value.style.left = htmlPop.x + "px";
popup.value.style.top = htmlPop.y + "px";
}
});
initMap();
});
// 加载天地图
const initMap = () => {
// 以下为天地图及天地图标注加载
const tiandituProvider = new Cesium.WebMapTileServiceImageryProvider({
url:
"http://{s}.tianditu.gov.cn/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=" +
token,
layer: "img",
style: "default",
format: "tiles",
tileMatrixSetID: "w", // 天地图使用 Web 墨卡托投影(EPSG:3857),需确保 tileMatrixSetID: "w"
subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名
maximumLevel: 18,
credit: new Cesium.Credit("天地图影像"),
});
// 添加地理标注
const labelProvider = new Cesium.WebMapTileServiceImageryProvider({
url:
"http://{s}.tianditu.gov.cn/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&tileMatrix={TileMatrix}&tileRow={TileRow}&tileCol={TileCol}&style=default&format=tiles&tk=" +
token,
layer: "img",
style: "default",
format: "tiles",
tileMatrixSetID: "w",
subdomains: ["t0", "t1", "t2", "t3", "t4", "t5", "t6", "t7"], // 子域名轮询
maximumLevel: 18,
credit: new Cesium.Credit("天地图影像"),
});
// 天地图影像添加到viewer实例的影像图层集合中
viewer.imageryLayers.addImageryProvider(tiandituProvider);
// 天地图地理标注(后添加的会覆盖前面的)
viewer.imageryLayers.addImageryProvider(labelProvider);
};
</script>
``
<style scoped>
.container {
width: 100vw;
height: 100vh;
}
.popup-window {
position: absolute;
padding: 12px 18px;
background-color: rgba(
44,
62,
80,
0.85
); /* Darker background with transparency */
color: #ecf0f1; /* Light text color */
border: 1px solid #3498db; /* A more vibrant blue border */
border-radius: 8px;
box-shadow: 0 4px 12px rgba(0, 0, 0, 0.3); /* Soft shadow for depth */
font-family: "Segoe UI", Tahoma, Geneva, Verdana, sans-serif;
font-size: 14px;
text-align: center;
min-width: 120px;
pointer-events: none; /* Allows interaction with map underneath */
transform: translate(-50%, -100%); /* Adjust to center above the point */
}
/* Optional: Add a small arrow/tail to the popup */
.popup-window::after {
content: "";
position: absolute;
bottom: -10px; /* Position below the popup */
left: 50%;
transform: translateX(-50%);
border-width: 10px 10px 0;
border-style: solid;
border-color: #3498db transparent transparent transparent; /* Matches border color */
display: block;
width: 0;
height: 0;
}
.popup-window::before {
content: "";
position: absolute;
bottom: -9px; /* Slightly above the border arrow */
left: 50%;
transform: translateX(-50%);
border-width: 9px 9px 0;
border-style: solid;
border-color: rgba(44, 62, 80, 0.85) transparent transparent transparent; /* Matches background color */
display: block;
width: 0;
height: 0;
}
</style>
API 补充说明:
viewer.scene.cartesianToCanvasCoordinates(cartesian, result)
: 将三维笛卡尔坐标转换为屏幕二维坐标viewer.scene.preRender.addEventListener(callback)
: 场景渲染前触发的事件,用于实时更新 UICesium.Cartesian3.fromDegrees(longitude, latitude, height)
: 从经纬度创建三维坐标
实体添加(entity)、GeoJson 数据添加
CesiumJS 通过实体(Entity)
概念来表示场景中的各种对象,如点、线、面、模型等。同时,它也支持直接加载 GeoJSON 数据。
实体添加:
这里提供一个简单的实体示例,介绍配置项中的选择指示器selectionIndicator
和信息框infoBox
js
const rectangle = viewer.entities.add({
rectangle: {
coordinates: Cesium.Rectangle.fromDegrees(
116.3975, // 西经度
39.9075, // 南纬度
116.4075, // 东经度
39.9175 // 北纬度
),
material: Cesium.Color.RED.withAlpha(0.5), // 半透明红色材质
},
});
viewer.zoomTo(rectangle); // 将相机视角缩放到该矩形实体

点击实体会出现标识控件和提示框,可通过设置selectionIndicator
和infoBox
为false
来关闭:
js
new Cesium.Viewer(cesiumContainer.value, {
selectionIndicator: false, // 关闭选择指示器
infoBox: false, // 关闭信息框
});
GeoJson 数据添加:
GeoJson 是一种用于描述地理空间数据的开放标准,支持点、线、面等几何对象。以下为一个简单的 GeoJson 示例
js
// 模拟一个GeoJson数据
const geojson = {
type: "FeatureCollection",
features: [
{
type: "Feature",
properties: {
name: "City A",
},
geometry: {
type: "Point",
coordinates: [116.404, 39.915],
},
},
],
};
// 加载GeoJson数据
const dataSource = await Cesium.GeoJsonDataSource.load(geojson);
viewer.dataSources.add(dataSource);
viewer.flyTo(dataSource);
注意 :
GeoJsonDataSource.load
是异步方法,需使用await
或.then()
处理。
地形可视化
Cesium 支持加载全球地形数据和自定义地形数据,实现真实地貌展示。
默认全球地形
js
const viewer = new Cesium.Viewer("cesiumContainer", {
terrainProvider: await Cesium.createWorldTerrainAsync({
requestVertexNormals: true, // 启用地形光照效果
requestWaterMask: true, // 启用水面效果(海洋、湖泊)
}),
});

本地地形
对于离线场景或自定义地形数据,可加载本地地形切片:
js
// 加载本地地形切片
const localTerrain = new Cesium.CesiumTerrainProvider({
url: "./assets/terrain", // 本地地形数据路径
requestVertexNormals: true, // 请求顶点法线
requestWaterMask: true, // 请求水面遮罩
});
viewer.terrainProvider = localTerrain;
地形深度测试
开启地形深度测试可确保模型与地形正确遮挡:
js
// 开启地形深度测试
viewer.scene.globe.depthTestAgainstTerrain = true;
获取地形的高度
使用sampleTerrainMostDetailed
方法获取指定位置的地形高度,该方法返回 Promise:
js
// 获取某一点的地形高度
const position = Cesium.Cartographic.fromDegrees(longitude, latitude);
const results = await Cesium.sampleTerrainMostDetailed(viewer.terrainProvider, [
position,
]);
console.log(results[0].height); // 该点的地形高度(米)
地形夸张
scene.verticalExaggeration
用于设置地形的垂直夸张比例,默认值为 1.0。调整该值可增强地形的视觉效果:
js
// 定位到珠穆朗玛峰附近
viewer.camera.setView({
destination: Cesium.Cartesian3.fromDegrees(86.925, 27.9881, 15000), // 经度、纬度、高度
orientation: {
heading: Cesium.Math.toRadians(0), // 方位角
pitch: Cesium.Math.toRadians(-90), // 俯仰角(-90度表示正上方俯视)
roll: Cesium.Math.toRadians(0), // 翻滚角
},
});
// 设置地形垂直夸张比例为4倍
viewer.scene.verticalExaggeration = 4;

事件系统
Viewer 提供了丰富的事件接口,用于响应用户交互和场景变化:
js
// 监听相机移动结束事件
viewer.camera.changed.addEventListener(function () {
const position = viewer.camera.positionCartographic;
console.log(
`相机位置: 经度${Cesium.Math.toDegrees(position.longitude).toFixed(
4
)}, 纬度${Cesium.Math.toDegrees(position.latitude).toFixed(
4
)}, 高度${position.height.toFixed(1)}米`
);
});
// 监听场景渲染事件
viewer.scene.postRender.addEventListener(function () {
// 每帧渲染后执行的逻辑
});
性能优化策略
- 对于大规模数据可视化,考虑使用
Primitive
而非Entity
以获得更好性能 - 合理设置
viewer.resolutionScale
控制渲染分辨率 - 使用
viewer.scene.requestRenderMode = true
启用按需渲染
- 实体批处理 :对于大量实体,使用
Primitive
统一管理
js
// 添加大量广告牌集合
const billboardCollection = viewer.scene.primitives.add(
new Cesium.BillboardCollection()
);
for (let i = 0; i < 50000; i++) {
billboardCollection.add({
position: Cesium.Cartesian3.fromDegrees(
Math.random() * 360 - 180, // 经度
Math.random() * 180 - 90, // 纬度
50
),
image: "/src/assets/vue.svg", // 替换为实际图片路径
width: 32,
height: 32,
scaleByDistance: new Cesium.NearFarScalar(10000, 1.0, 100000, 0.1), // 按距离缩放:避免远处图标浪费像素
});
}
- 按需渲染:启用请求渲染模式减少不必要的渲染
js
viewer.scene.requestRenderMode = true;
viewer.scene.maximumRenderTimeChange = 0.0; // 渲染间隔(秒)
Viewer 生命周期管理
销毁与资源释放
当不再需要 Viewer 实例时,应正确销毁以释放 WebGL 资源:
js
// 在页面卸载时调用
function destroyViewer() {
if (viewer) {
viewer.destroy();
viewer = null;
console.log("Viewer实例已销毁");
}
}
常用方法速查表
方法 | 描述 |
---|---|
zoomTo(target, offset) |
相机自动调整到指定实体的视野 |
viewer.zoomTo(viewer.entities) |
缩放到所有实体 |
flyTo(target, options) |
相机平滑过渡到指定实体的位置 |
camera.setView(options) |
立即设置相机位置 |
camera.flyTo(options) |
相机平滑过渡到指定位置(与viewer.flyTo 的区别在于直接操作相机) |
trackedEntity |
锁定相机视角跟随实体移动(适合动态目标跟踪) |
entities.add() |
添加实体到场景 |
scene.pick(position) |
根据屏幕坐标拾取场景中的实体 |
destroy() |
销毁 Viewer 实例,释放资源 |
