自学嵌入式 day40 51单片机

一、嵌入式:以应用为中心,计算机为基础,软硬件可剪裁的专用计算机系统

二、MCU:Micro Controcler Unit 微控制单元->单片机

1、特点:集成化高,集成到一块芯片

外设(GPIO、UART、ADC)

性能弱,成本低

控制领域,电机控制

注:1、外存:存放程序,代码,掉电数据不丢失,读写数据慢,价格便宜

2、内存:临时数据,变量,掉电数据丢失,读写数据快

|-----|
| 内核 |
| 栈区 |
| 堆区 |
| 数据区 |
| 文本区 |

三、CPU:Central Processing Unit 中央处理器

指令处理,数据运算

四、MPU:Micro Processing Unit 微处理器

单个cpu+外接内存+外接外设

五、SOC:System On Chip 片上系统

六、NPU:神经网络处理器

七、FPU:浮点数处理单元

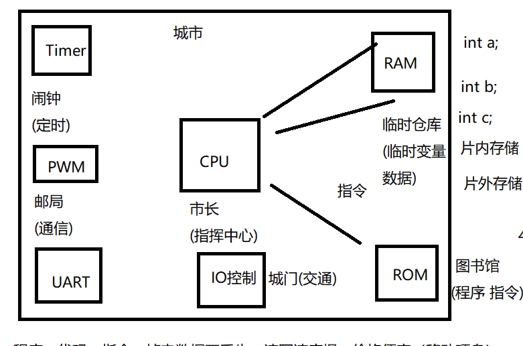

八、ROM:只读存储器,存放单片机的程序、指令、掉电数据不丢失

九、RAM:随机访问存储器,存放随机变量

注:

1、

int a;

int b;

int c;

c = a+b;

1)、cpu去ram取a和b的值;

2)、cpu去RAM取指令;

3)、cpu进行数据运算;

4)、再将运算后的数据写到RAM中;

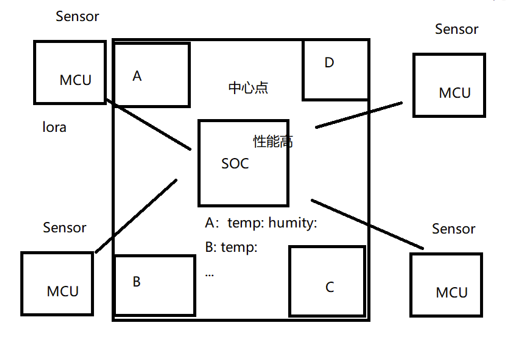

2、单片机应用场景:分布式传感采集:控制(电机控制)

3、

十、位运算

1、其他位不变,指定位清零:t = t & ~(1<<n)

2、其他位不变,指定位置一:t = t |(1<<n)

十一、keil程序编写流程

1、点击project选项,创建一个工程

2、点击new project 创建文件

3、在对应目录下创建一个文件

4、创建文件名

5、选择cpu芯片型号,Atmel -> At89c51

6、点击否

7、向Group中添加.c/.h文件

8、编写程序

9、点击上方Build编译程序

十二、程序

1、流水灯

(1)main.c

#include"delay.h"

#include"led.h"

int main()

{

int i= 0;

led_init();

while(1)

{

for(i =0;i < 8;++i)

{

led_show(1<<i);

delay(0x3fff);

led_alloff();

}

for(i = 7;i >=0;--i)

{

led_show(1<<i);

delay(0x3fff);

led_alloff();

}

}

return 0;

}

(2)led.c

#include<reg51.h>

void led_init(void)

{

P2 = 0xff;

}

void led_allon(void)

{

P2 = 0;

}

void led_alloff(void)

{

P2 = 0xff;

}

void led_show(unsigned int n )

{

P2 = ~(n);

}

(4)delay.c

void delay(unsigned int time)

{

while(time--)

{

}

}

2、计数

(1)main.c

#include "digiter.h"

#include "delay.h"

#include <reg51.h>

int main()

{

int i =0;

while(1)

{

digiter_show(i);

i++;

delay(0xafff);

if(i == 9999)

{

i = 0;

}

}

}

(2)digiter.c

#include<reg51.h>

#include "delay.h"

unsigned char seg[]= {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

void select_bit(unsigned int n)

{

P1 = 0xf0;

P1 |= 1<<n;

}

void select_seg(unsigned int n)

{

P0 = seg[n];

}

void digiter_show(unsigned int n)

{

int m =0;

int i = 0;

while(n != 0)

{

m = n%10;

P0 = 0;

select_bit(i++)

select_seg(m);

delay(0x3fff);

n /=10;

}

}

(3)delay.c

void delay(unsigned int time)

{

while(time--);

}
