STM32根据手册入门DAC8562

一、核心特征

  1. 分辨率与精度

    • 16位分辨率,最大积分非线性误差(INL)±12 LSB
    • 差分非线性(DNL)±1 LSB,保证单调性
    • 内部基准电压:2.5 V ±5 mV(最大值),温漂4 ppm/°C(典型值)
    • 零点误差:±1 mV(最大值),增益误差:±0.01% FSR(典型值)
  2. 动态性能

    • 毛刺脉冲:0.1 nV-s(典型值)
    • 建立时间:7 μs(空载),10 μs(1 MΩ负载)
    • 压摆率:0.75 V/μs
  3. 电源与功耗

    • 工作电压:2.7 V 至 5.5 V
    • 低功耗模式:
      • 正常模式(内部基准启用):1.6 mA(最大值,5.5 V)
      • 省电模式:0.55 μA(最大值)
  4. 接口与封装

    • 50 MHz SPI接口(施密特触发输入)
    • 封装:WSON-10(3 mm × 3 mm)、VSSOP-10
    • 温度范围:-40°C 至 125°C
  5. 特殊功能

    • 异步清零(CLR)引脚:复位至零电平
    • LDAC引脚支持同步更新多通道输出
    • 输出缓冲器支持轨到轨操作,灌/拉电流能力20 mA

二、配置流程

  1. 硬件配置

    • 电源与接地

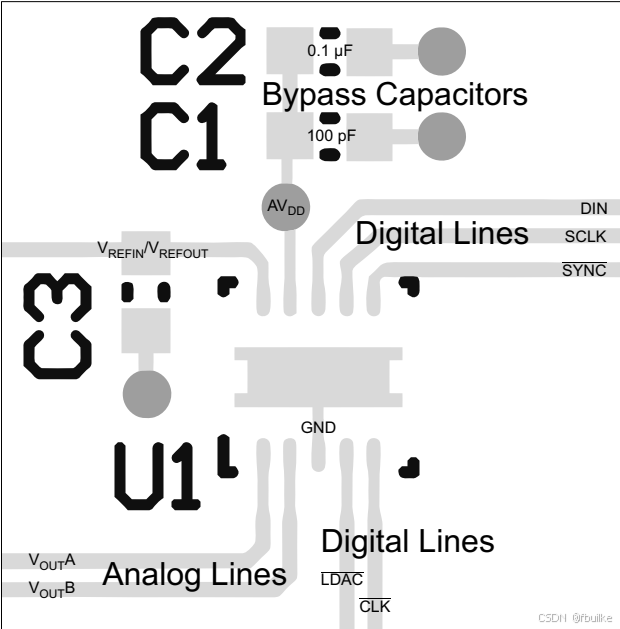

      AVDD接2.7--5.5 V,GND单点接地(图103布局示例)。
    • 基准源选择
      • 内部基准:VREFIN/VREFOUT引脚接≥150 nF电容到GND。
      • 外部基准:直接输入0--AVDD电压(禁用内部基准)。
    • 输出负载:支持2 kΩ并联3 nF容性负载。
  2. 软件配置(通过SPI命令)​

    • 内部基准控制
      命令位 C2C1C0=111,DB0=1启用(同时强制增益=2)。
    • 增益设置
      命令位 C2C1C0=000,地址 A2A1A0=010,DB0/DB1设置各通道增益(1或2)。
    • LDAC模式
      命令位 C2C1C0=110,DB0/DB1=1时通道忽略LDAC引脚(同步更新)。
    • 复位模式
      • 软件复位:命令位 C2C1C0=101,DB0=1重置所有寄存器。
      • CLR硬件复位:下降沿触发零电平输出。

三、写入流程

  1. SPI帧结构(24位)​

    复制代码
    [DB23-DB22:无关位] [DB21-DB19:命令位] [DB18-DB16:地址位] [DB15-DB0:数据位]
    • 命令位定义
      • 000:写输入寄存器
      • 011:写输入寄存器并更新DAC
      • 100:设置省电模式
      • 111:启用/禁用内部基准

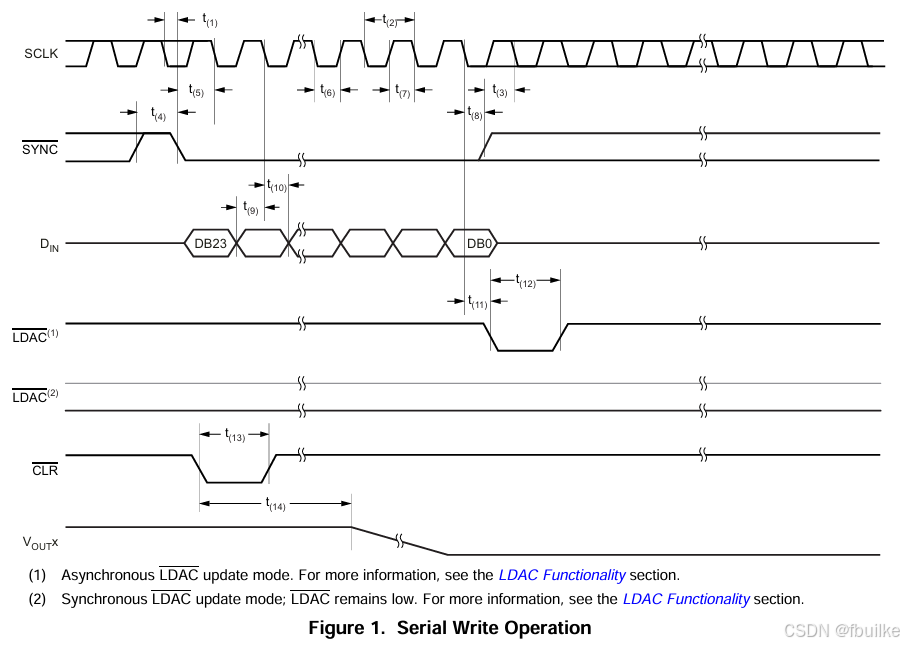

  2. 时序要求(图1)​

    • SYNC下降沿启动传输,SCLK下降沿锁存数据。
    • 关键参数:
      • SCLK最小周期:20 ns(50 MHz)
      • SYNC到SCLK建立时间(t5):≥13 ns
      • 数据建立/保持时间(t9/t10):6 ns / 5 ns
  3. 操作示例

    • 单通道写入
      命令位 011 + 地址 000(DAC-A) + 16位数据 → 直接更新输出。
    • 多通道同步
      先写入各通道数据(命令位 000),再触发LDAC下降沿。

四、读取流程

⚠️ 重要限制
DAC8562 不支持数据回读。其SPI接口为单向写入,无MISO或数据输出引脚。需通过外部ADC或监控电路读取输出值。


五、STM32CubeMX配置

验证版本​:STM32CubeMX 6.11.1

引脚类型与功能​:

  • GPIO Pins :关键标签引脚:
    • PA4: 配置为GPIO Output,标签DAC_NSS(用于DAC芯片的片选信号)。
    • PB8: 配置为GPIO Output,标签DAC_LDAC(用于DAC的加载信号)。
    • PB9: 配置为GPIO Output,标签DAC_CLR(用于DAC的清除信号)。
    • 所有GPIO模式:Output Push Pull(推挽输出),无上下拉电阻。
  • 外设引脚
    • SPI1: PA1 (SCK), PA6 (MISO), PA12 (MOSI),配置为Alternate Function Push Pull。
    • SPI1 (Full-Duplex Master)​
    • 基本参数
      • Frame Format: Motorola(标准SPI帧格式)。
      • Data Size: 8 Bits,适合DAC8562通信。
      • First Bit: MSB First(高位优先)。
      • Baud Rate: 2.5 MBits/s,Prescaler设为32以匹配速率。
      • Clock Polarity (CPOL): Low(时钟极性低)。
      • Clock Phase (CPHA): 1 Edge(时钟相位第1边沿)。
    • 高级参数
      • CRC Calculation: Disabled(无CRC校验)。
      • NSSP Mode: Enabled(软件控制片选),NSS Signal Type: Software(通过GPIO手动控制,PA4)。

六、代码部分(完整代码)

只要你按照上面的流程完成cubemx配置并生成代码后,将一下代码加入工程即可直接使用。

上传之后下载太贵,直接放出完整代码,轻松使用~

dac_8562.h

cpp 复制代码
#ifndef DAC8562_H
#define DAC8562_H

#include "stm32l4xx_hal.h"

// 命令集 (数据手册Table 17)
typedef enum {
    CMD_WRITE_INPUT_REG = 0x00,         // 写入输入寄存器
    CMD_SOFTWARE_LDAC = 0x08,           // 软件LDAC更新
    CMD_WRITE_UPDATE_ALL = 0x10,        // 写入并更新所有DAC
    CMD_WRITE_UPDATE_SINGLE = 0x18,     // 写入并更新单个DAC
    CMD_POWER_MODE = 0x20,              // 电源模式控制
    CMD_SOFTWARE_RESET = 0x28,          // 软件复位
    CMD_LDAC_REGISTER = 0x30,           // LDAC寄存器配置
    CMD_INTERNAL_REF = 0x38             // 内部基准源控制
} DAC8562_Command;

// 通道选择
typedef enum {
    DAC_CH_A = 0x00,    // 通道A
    DAC_CH_B = 0x01,    // 通道B
    DAC_CH_BOTH = 0x07  // 双通道
} DAC8562_Channel;

// 增益设置
typedef enum {
    DAC_GAIN_1 = 0x03,  // 增益x1
    DAC_GAIN_2 = 0x00   // 增益x2
} DAC8562_Gain;

// 电源模式
typedef enum {
    DAC_PWR_UP = 0x03,   // 上电模式
    DAC_PWR_DOWN = 0x23  // 掉电模式
} DAC8562_PowerMode;

// 设备句柄
typedef struct {
    SPI_HandleTypeDef *hspi;
    GPIO_TypeDef *cs_port;
    uint16_t cs_pin;
} DAC8562_HandleTypeDef;

// 初始化配置
uint8_t DAC8562_Init(DAC8562_HandleTypeDef *hdac);

// 核心功能
uint8_t DAC8562_Write(DAC8562_HandleTypeDef *hdac, DAC8562_Channel ch, uint16_t data);
uint8_t DAC8562_WriteVoltage(DAC8562_HandleTypeDef *hdac, DAC8562_Channel ch, float voltage);
uint8_t DAC8562_SetGain(DAC8562_HandleTypeDef *hdac, DAC8562_Gain gain);
uint8_t DAC8562_SetPowerMode(DAC8562_HandleTypeDef *hdac, DAC8562_PowerMode mode);
uint8_t DAC8562_Reset(DAC8562_HandleTypeDef *hdac);

#endif

dac_8562.c

cpp 复制代码
#include "dac8562.h"
#include <math.h>

// 私有函数:SPI传输封装
static uint8_t SPI_Transmit(DAC8562_HandleTypeDef *hdac, uint8_t *data, uint16_t size) {
    HAL_GPIO_WritePin(hdac->cs_port, hdac->cs_pin, GPIO_PIN_RESET);
    HAL_StatusTypeDef status = HAL_SPI_Transmit(hdac->hspi, data, size, HAL_MAX_DELAY);
    HAL_GPIO_WritePin(hdac->cs_port, hdac->cs_pin, GPIO_PIN_SET);
    return (status == HAL_OK);
}

// 初始化函数
uint8_t DAC8562_Init(DAC8562_HandleTypeDef *hdac) {
    uint8_t status = 1;
    status &= DAC8562_Reset(hdac);
    status &= DAC8562_SetPowerMode(hdac, DAC_PWR_UP);

    // 启用内部基准源 (2.5V)
    uint8_t ref_cmd[3] = {CMD_INTERNAL_REF, 0x00, 0x01};
    status &= SPI_Transmit(hdac, ref_cmd, sizeof(ref_cmd));

    // 设置增益x1
    status &= DAC8562_SetGain(hdac, DAC_GAIN_1);
    return status;
}

// 写入原始数据
uint8_t DAC8562_Write(DAC8562_HandleTypeDef *hdac, DAC8562_Channel ch, uint16_t data) {
    uint8_t tx_data[3] = {
        CMD_WRITE_UPDATE_SINGLE | ch,
        (data >> 8) & 0xFF,
        data & 0xFF
    };
    return SPI_Transmit(hdac, tx_data, sizeof(tx_data));
}

// 写入电压值 (自动计算DAC码)
uint8_t DAC8562_WriteVoltage(DAC8562_HandleTypeDef *hdac, DAC8562_Channel ch, float voltage) {
    const float VREF = 2.5f; // 内部基准电压
    uint16_t dac_code = (uint16_t)round((voltage * 65536) / (VREF * 1)); // 增益x1
    return DAC8562_Write(hdac, ch, dac_code);
}

// 设置增益
uint8_t DAC8562_SetGain(DAC8562_HandleTypeDef *hdac, DAC8562_Gain gain) {
    uint8_t tx_data[3] = {CMD_LDAC_REGISTER, 0x00, (uint8_t)gain};
    return SPI_Transmit(hdac, tx_data, sizeof(tx_data));
}

// 电源控制
uint8_t DAC8562_SetPowerMode(DAC8562_HandleTypeDef *hdac, DAC8562_PowerMode mode) {
    uint8_t tx_data[3] = {CMD_POWER_MODE, 0x00, (uint8_t)mode};
    return SPI_Transmit(hdac, tx_data, sizeof(tx_data));
}

// 复位设备
uint8_t DAC8562_Reset(DAC8562_HandleTypeDef *hdac) {
    uint8_t tx_data[3] = {CMD_SOFTWARE_RESET, 0x00, 0x01};
    return SPI_Transmit(hdac, tx_data, sizeof(tx_data));
}

main.c

cpp 复制代码
#include "dac8562.h"

// 1. 声明设备句柄
DAC8562_HandleTypeDef hdac = {
    .hspi = &hspi1,          // CubeMX生成的SPI句柄
    .cs_port = DAC_NSS_GPIO_Port,
    .cs_pin = DAC_NSS_Pin
};

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_SPI1_Init(); // SPI初始化

    // 2. 初始化DAC8562
    if(!DAC8562_Init(&hdac)) {
        Error_Handler(); // 处理初始化失败
    }

    // 3. 输出2.0V到通道A
    DAC8562_WriteVoltage(&hdac, DAC_CH_A, 2.0f);

    // 4. 输出1.5V到通道B (原始码方式)
    uint16_t dac_code = (uint16_t)round((1.5f * 65536) / 2.5f);
    DAC8562_Write(&hdac, DAC_CH_B, dac_code);

    // 5. 进入低功耗模式
    DAC8562_SetPowerMode(&hdac, DAC_PWR_DOWN);

    while(1) {
        // 6. 唤醒后更新输出
        DAC8562_SetPowerMode(&hdac, DAC_PWR_UP);
        DAC8562_WriteVoltage(&hdac, DAC_CH_A, 3.0f);
        HAL_Delay(1000);
    }
}

七、接线说明(与CubeMX配置匹配)

DAC8562引脚 STM32引脚 CubeMX标签
DIN PA12 SPI1_MOSI
SCLK PA1 SPI1_SCK
/SYNC PA4 DAC_NSS
/LDAC PB8 DAC_LDAC
/CLR PB9 DAC_CLR

关键硬件配置 ​:

根据CubeMX设置,DAC_LDACDAC_CLR已配置为GPIO输出模式,驱动中默认/LDAC接地,/CLR接VDD,确保同步更新和清除功能禁用。
