C# NX二次开发:超级点控件使用详解

大家好,今天要介绍ug二次开发过程中的一个叫超级点的控件,这个控件有一些和大家之前使用的不太一样的地方,看了这篇文章会节省很多自己去研究的时间。

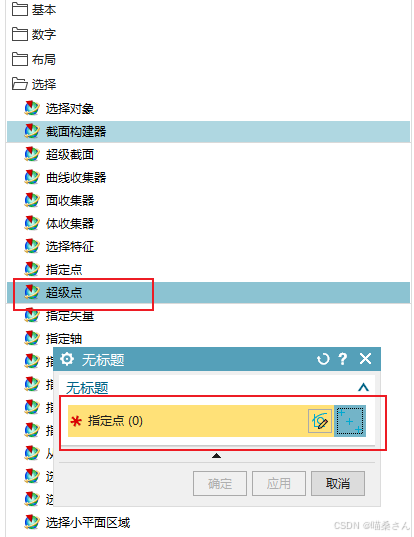

超级点控件如上图所示,

在使用过程中,大家可能习惯通过下面的方式,获取选中内容的Tag值:

TaggedObject[] taggeds = SelectPoints.GetSelectedObjects();

但是会发现获取的值永远都是一个,无论选择了多少内容,这个可能是官方在设计这个控件的时候就和其他控件设计的不一样,所以无法通过上面的方法获取想要的内容。

下面直接讲如何获取里面所有点位:

int S= theUI.SelectionManager.GetNumSelectedObjects();

for (int i = 0; i < S; i++)

{

TaggedObject tagged = theUI.SelectionManager.GetSelectedTaggedObject(i);

Debug.Print(tagged.Tag+ tagged.GetType().ToString());

double[] pointdata = new double[3];

theUfSession.Curve.AskPointData(tagged.Tag, pointdata);

Debug.Print(pointdata[0]+"+"+ pointdata[1]+ "+" + pointdata[2]);

}

首先要知道几个方法的意思:

(1)theUI.SelectionManager.GetNumSelectedObjects(),这个方法表示获取选中对象的数量。

(2)theUfSession.Curve.AskPointData()这个方法的含义如下所示:

Defined in: uf_curve.h

Overview

Returns the coordinates for the specified object identifier of a point.

Environment

Internal and External

Required License(s)

gateway

int UF_CURVE_ask_point_data

(

tag_t point,

double point_coords [ 3 ]

)

|--------|----------------------|--------|---------------------------------------------|
| tag_t | point | Input | Object identifier of point to inquire about |
| double | point_coords [ 3 ] | Output | Coordinates of point in absolute space |

表示通过输入点位的Tag值,返回一个该点位对应的坐标值。

通过上面的程序,大家就可以获取到所有想要的点位,也就解决了这个非常重要的问题了。

今天要介绍的就是这么多,我们下篇文章再见。
