AIDL学习

Faiz..2025-08-06 16:37

目录

一、项目准备

[1. 创建主项目（服务端 + 客户端可在同一项目，也可分开，这里以单项目多模块为例）](#1. 创建主项目（服务端 + 客户端可在同一项目，也可分开，这里以单项目多模块为例）)

[二、创建 AIDL 接口文件（核心步骤）](#二、创建 AIDL 接口文件（核心步骤）)

[1. 创建 AIDL 目录和文件](#1. 创建 AIDL 目录和文件)

[2. 编写 AIDL 接口内容](#2. 编写 AIDL 接口内容)

[3. 同步 AIDL 文件](#3. 同步 AIDL 文件)

[三、实现服务端 Service](#三、实现服务端 Service)

[1. 创建 Service 类](#1. 创建 Service 类)

[2. 在 Manifest 中注册 Service（关键：指定独立进程）](#2. 在 Manifest 中注册 Service（关键：指定独立进程）)

[四、编写客户端 Activity（绑定服务并通信）](#四、编写客户端 Activity（绑定服务并通信）)

[1. 创建布局文件](#1. 创建布局文件)

[2. 编写客户端 Activity 代码](#2. 编写客户端 Activity 代码)

五、运行与验证

[1. 运行项目](#1. 运行项目)

[2. 操作流程与预期效果](#2. 操作流程与预期效果)

六、核心流程总结

文件路径总览

项目结构与文件作用

代码执行流程（时序图）

核心流程拆解（分阶段详解）

[阶段 1：AIDL 接口定义与生成](#阶段 1：AIDL 接口定义与生成)

[阶段 2：服务端 Service 实现](#阶段 2：服务端 Service 实现)

[阶段 3：客户端绑定服务（跨进程连接建立）](#阶段 3：客户端绑定服务（跨进程连接建立）)

[阶段 4：跨进程方法调用（核心交互）](#阶段 4：跨进程方法调用（核心交互）)

[阶段 5：服务销毁（可选）](#阶段 5：服务销毁（可选）)

[跨进程通信原理（Binder 机制）](#跨进程通信原理（Binder 机制）)

关键细节与注意事项

一、项目准备

1. 创建主项目（服务端 + 客户端可在同一项目，也可分开，这里以单项目多模块为例）
  • 打开 Android Studio，新建 Empty Activity 项目，命名为 AIDLDemo，包名默认 com.example.aidldemo，语言选 Java。
  • 项目结构采用 单应用内跨进程（通过不同进程启动服务），无需创建多模块。

二、创建 AIDL 接口文件（核心步骤）

AIDL 文件是跨进程通信的 "协议"，服务端和客户端需完全一致（包名、内容）。

1. 创建 AIDL 目录和文件
  • 路径 ：在 app/src/main 目录右键 → New → Folder → AIDL Folder，默认路径即可（自动生成 aidl 目录）。
  • 在 aidl 目录下创建与 Java 代码相同的包名（保持包结构一致）：
    右键 aidl → New → Package，输入 com.example.aidldemo。
  • 在该包下创建 AIDL 接口文件：
    右键包名 → New → AIDL File，命名为 IMyAidlInterface.aidl。
2. 编写 AIDL 接口内容

文件路径 ：app/src/main/aidl/com/example/aidldemo/IMyAidlInterface.aidl

复制代码
// IMyAidlInterface.aidl
package com.example.aidldemo;

// 定义跨进程调用的接口方法
interface IMyAidlInterface {
    // 示例：加法计算
    int add(int a, int b);
    // 示例：获取服务端信息
    String getServiceInfo();
}
3. 同步 AIDL 文件

点击菜单栏 Build → Make Project ，系统会自动在 app/build/generated/aidl_source_output_dir 目录生成对应的 Java 接口文件（无需手动修改）。

三、实现服务端 Service

服务端需创建 Service 并实现 AIDL 接口，通过 onBind 返回接口实例。

1. 创建 Service 类

文件路径 ：app/src/main/java/com/example/aidldemo/MyAidlService.java

复制代码
package com.example.aidldemo;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;

// 服务端 Service，实现 AIDL 接口
public class MyAidlService extends Service {
    private static final String TAG = "MyAidlService";

    // 创建 AIDL 接口的实现类（Stub 是自动生成的抽象类）
    private final IMyAidlInterface.Stub mBinder = new IMyAidlInterface.Stub() {
        @Override
        public int add(int a, int b) throws RemoteException {
            Log.d(TAG, "客户端调用 add 方法：a=" + a + ", b=" + b);
            return a + b; // 实现加法逻辑
        }

        @Override
        public String getServiceInfo() throws RemoteException {
            Log.d(TAG, "客户端调用 getServiceInfo 方法");
            return "这是来自服务端的消息：AIDL 通信成功！";
        }
    };

    @Override
    public void onCreate() {
        super.onCreate();
        Log.d(TAG, "Service 已创建");
    }

    // 返回 AIDL 接口实例，供客户端绑定
    @Override
    public IBinder onBind(Intent intent) {
        Log.d(TAG, "客户端绑定服务");
        return mBinder;
    }

    @Override
    public void onDestroy() {
        super.onDestroy();
        Log.d(TAG, "Service 已销毁");
    }
}
2. 在 Manifest 中注册 Service（关键：指定独立进程）

文件路径 ：app/src/main/AndroidManifest.xml

在 <application> 标签内添加 Service 声明，并通过 android:process 指定独立进程（模拟跨进程场景）：

复制代码
<service
    android:name=".MyAidlService"
    android:enabled="true"
    android:exported="true"
    android:process=":remote"> <!-- 关键：指定独立进程，名称任意，以冒号开头表示私有进程 -->
    <intent-filter>
        <action android:name="com.example.aidldemo.AIDL_SERVICE" /> <!-- 自定义 Action，供客户端绑定 -->
        <category android:name="android.intent.category.DEFAULT" />
    </intent-filter>
</service>

四、编写客户端 Activity（绑定服务并通信）

客户端需绑定服务端 Service，通过 AIDL 接口调用服务端方法。

1. 创建布局文件

文件路径 ：app/src/main/res/layout/activity_main.xml

复制代码
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="20dp"
    android:gravity="center_horizontal">

    <Button
        android:id="@+id/btn_bind"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="绑定服务" />

    <Button
        android:id="@+id/btn_add"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="调用加法方法"
        android:layout_marginTop="20dp" />

    <Button
        android:id="@+id/btn_get_info"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="获取服务信息"
        android:layout_marginTop="20dp" />

    <TextView
        android:id="@+id/tv_result"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="20dp"
        android:textSize="16sp" />
</LinearLayout>
2. 编写客户端 Activity 代码

文件路径 ：app/src/main/java/com/example/aidldemo/MainActivity.java

复制代码
package com.example.aidldemo;

import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;
import android.widget.Toast;

import androidx.appcompat.app.AppCompatActivity;

// 客户端 Activity，绑定服务并通过 AIDL 通信
public class MainActivity extends AppCompatActivity {
    private static final String TAG = "MainActivity";
    private IMyAidlInterface mAidlInterface; // AIDL 接口实例
    private boolean isBound = false; // 服务是否已绑定
    private TextView tvResult;

    // 服务连接回调，监控绑定状态
    private ServiceConnection mServiceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            // 绑定成功：通过 IBinder 获取 AIDL 接口实例
            mAidlInterface = IMyAidlInterface.Stub.asInterface(service);
            isBound = true;
            Log.d(TAG, "服务绑定成功");
            tvResult.setText("服务绑定成功，可调用方法");
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            // 服务意外断开（如崩溃）
            mAidlInterface = null;
            isBound = false;
            Log.d(TAG, "服务断开连接");
            tvResult.setText("服务已断开");
        }
    };

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        tvResult = findViewById(R.id.tv_result);

        // 绑定服务按钮
        findViewById(R.id.btn_bind).setOnClickListener(v -> bindToService());

        // 调用加法方法按钮
        findViewById(R.id.btn_add).setOnClickListener(v -> callAddMethod());

        // 获取服务信息按钮
        findViewById(R.id.btn_get_info).setOnClickListener(v -> callGetInfoMethod());
    }

    // 绑定服务端 Service
    private void bindToService() {
        if (isBound) {
            Toast.makeText(this, "服务已绑定", Toast.LENGTH_SHORT).show();
            return;
        }
        Intent intent = new Intent();
        intent.setAction("com.example.aidldemo.AIDL_SERVICE"); // 与 Manifest 中声明的 Action 一致
        intent.setPackage(getPackageName()); // 指定服务端包名（当前应用包名）
        // 绑定服务：BIND_AUTO_CREATE 表示若服务未启动则自动创建
        bindService(intent, mServiceConnection, BIND_AUTO_CREATE);
    }

    // 调用服务端的 add 方法
    private void callAddMethod() {
        if (!isBound || mAidlInterface == null) {
            Toast.makeText(this, "请先绑定服务", Toast.LENGTH_SHORT).show();
            return;
        }
        try {
            int result = mAidlInterface.add(100, 200); // 跨进程调用加法
            String text = "100 + 200 = " + result;
            tvResult.setText(text);
            Log.d(TAG, text);
        } catch (RemoteException e) {
            e.printStackTrace();
            tvResult.setText("调用 add 方法失败：" + e.getMessage());
        }
    }

    // 调用服务端的 getServiceInfo 方法
    private void callGetInfoMethod() {
        if (!isBound || mAidlInterface == null) {
            Toast.makeText(this, "请先绑定服务", Toast.LENGTH_SHORT).show();
            return;
        }
        try {
            String info = mAidlInterface.getServiceInfo(); // 跨进程调用获取信息
            tvResult.setText(info);
            Log.d(TAG, "服务信息：" + info);
        } catch (RemoteException e) {
            e.printStackTrace();
            tvResult.setText("调用 getServiceInfo 方法失败：" + e.getMessage());
        }
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        // 解绑服务，避免内存泄漏
        if (isBound) {
            unbindService(mServiceConnection);
            isBound = false;
            Log.d(TAG, "服务已解绑");
        }
    }
}

五、运行与验证

1. 运行项目

点击 Android Studio 运行按钮，将应用安装到模拟器或真机。

2. 操作流程与预期效果
步骤 操作 预期结果
1 点击 绑定服务 日志显示 服务绑定成功，文本框显示 "服务绑定成功，可调用方法"
2 点击 调用加法方法 文本框显示 100 + 200 = 300，服务端日志显示 客户端调用 add 方法
3 点击 获取服务信息 文本框显示 这是来自服务端的消息：AIDL 通信成功！，服务端日志显示 客户端调用 getServiceInfo 方法

六、核心流程总结

  1. AIDL 接口定义 ：通过 .aidl 文件声明跨进程方法，系统自动生成 Java 接口（含 Stub 内部类）。
  2. 服务端实现 ：Service 中创建 Stub 子类，实现 AIDL 方法，通过 onBind 返回 IBinder。
  3. 客户端绑定 ：通过 bindService 绑定服务，在 onServiceConnected 中通过 Stub.asInterface 获取 AIDL 接口实例。
  4. 跨进程通信：客户端调用 AIDL 接口方法，底层通过 Binder 机制实现进程间数据传输，服务端处理后返回结果。

文件路径总览

复制代码
app
└── src
    └── main
        ├── aidl
        │   └── com
        │       └── example
        │           └── aidldemo
        │               └── IMyAidlInterface.aidl  // AIDL 接口文件
        ├── java
        │   └── com
        │       └── example
        │           └── aidldemo
        │               ├── MainActivity.java      // 客户端 Activity
        │               └── MyAidlService.java     // 服务端 Service
        ├── AndroidManifest.xml                    // 注册 Service 并指定进程
        └── res
            └── layout
                └── activity_main.xml              // 客户端布局

项目结构与文件作用

先理清项目关键文件的职责，后续流程会围绕这些文件展开：

文件路径 类型 作用
app/src/main/aidl/com/example/aidldemo/IMyAidlInterface.aidl AIDL 接口 定义跨进程通信的方法（如 add、getServiceInfo），是通信 "协议"
app/src/main/java/com/example/aidldemo/MyAidlService.java Service 服务端实现，通过 Stub 子类实现 AIDL 方法，供客户端绑定
app/src/main/java/com/example/aidldemo/MainActivity.java Activity 客户端界面，负责绑定服务、调用 AIDL 方法
app/src/main/AndroidManifest.xml 清单文件 注册 MyAidlService，并指定独立进程（模拟跨进程）
app/src/main/res/layout/activity_main.xml 布局文件 客户端 UI，包含绑定、调用按钮和结果显示文本

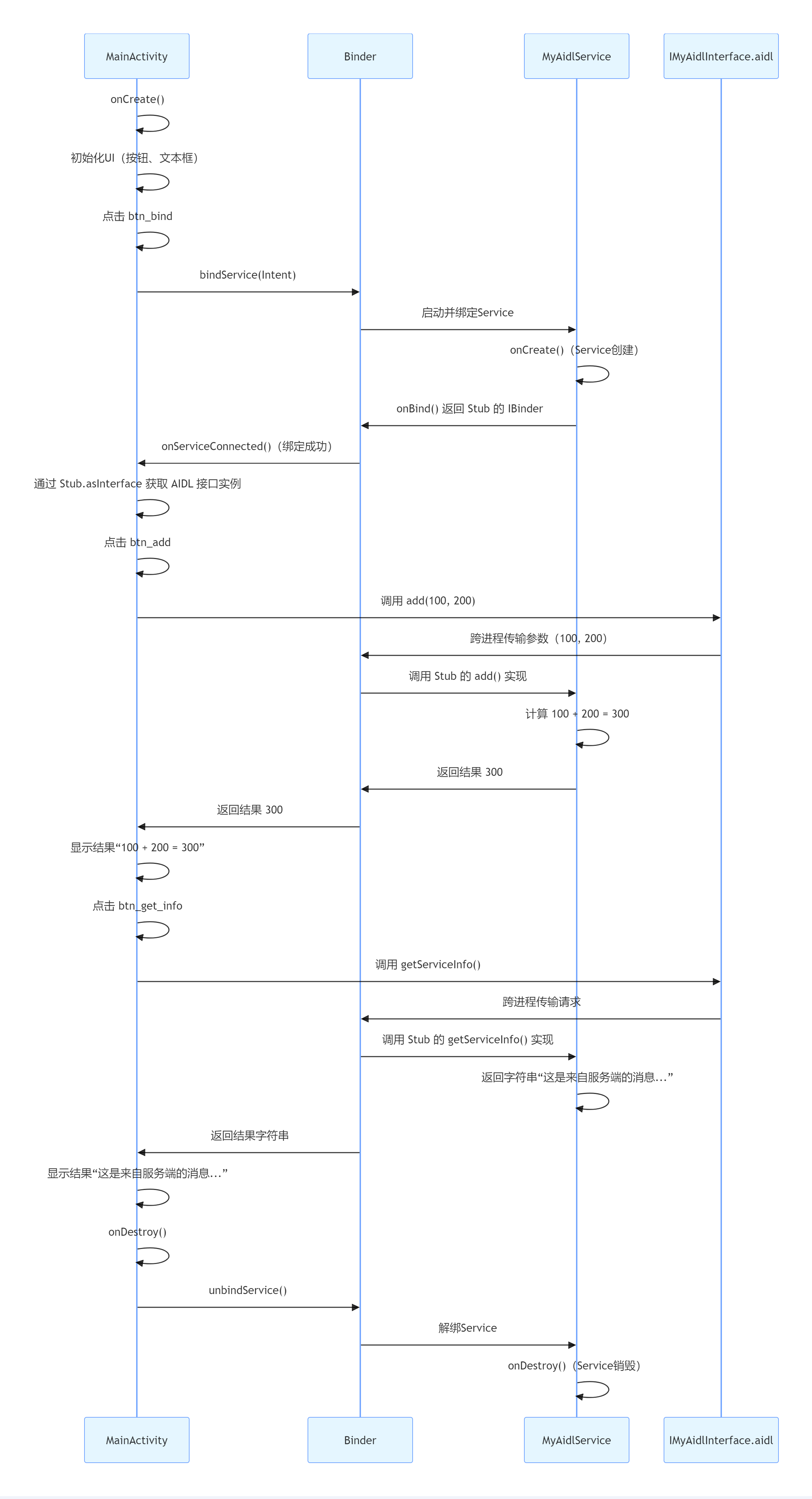

代码执行流程（时序图）

从 应用启动 → 绑定服务 → 跨进程调用 → 服务销毁 ，完整时序如下：

核心流程拆解（分阶段详解）

阶段 1：AIDL 接口定义与生成

  1. 编写 AIDL 文件 ：
    在 IMyAidlInterface.aidl 中声明跨进程方法（add、getServiceInfo），这是通信的 "契约"。
  2. 自动生成 Java 接口 ：
    执行 Make Project 后，系统自动生成 IMyAidlInterface.java ，包含：
    • Stub 抽象类（服务端需继承实现，客户端通过它获取接口实例）。
    • asInterface(IBinder) 方法（客户端用它将 IBinder 转换为 AIDL 接口）。

阶段 2：服务端 Service 实现

  1. 继承 Stub 并实现方法 ：
    MyAidlService 中创建 Stub 子类，重写 add 和 getServiceInfo 方法，实现业务逻辑。
  2. 通过 onBind 返回 IBinder ：
    客户端绑定服务时，onBind 返回 Stub 的 IBinder，作为跨进程通信的 "通道"。

阶段 3：客户端绑定服务（跨进程连接建立）

  1. 发起绑定请求 ：
    客户端调用 bindService，传入 Intent（指定 Service 的 Action 和包名）。
  2. 系统启动 Service ：
    若 Service 未启动，系统先调用 MyAidlService.onCreate() 创建服务。
  3. 返回 IBinder 并建立连接 ：
    服务端 onBind 返回 Stub 的 IBinder，系统通过 Binder 机制传递给客户端。
  4. 客户端获取 AIDL 接口实例 ：
    客户端在 onServiceConnected 中，通过 Stub.asInterface(IBinder) 获取 AIDL 接口实例，后续可直接调用接口方法。

阶段 4：跨进程方法调用（核心交互）

以 add(100, 200) 为例，跨进程调用流程：

  1. 客户端调用 AIDL 方法 ：
    mAidlInterface.add(100, 200) 触发跨进程调用。
  2. Binder 机制传输参数 ：
    系统将参数（100, 200）通过 Binder 驱动，从客户端进程传输到服务端进程。
  3. 服务端执行逻辑并返回结果 ：
    服务端 Stub 的 add 方法被调用，计算结果（300）后，再通过 Binder 机制传回客户端。
  4. 客户端接收结果并更新 UI ：
    客户端拿到结果（300），更新文本框显示。

阶段 5：服务销毁（可选）

  • 手动解绑 ：客户端 onDestroy 中调用 unbindService，触发服务端 onUnbind（若不再有其他绑定，会调用 onDestroy 销毁 Service）。
  • 系统回收 ：若 Service 是 startService 启动的，需手动 stopService 或 stopSelf 销毁。

跨进程通信原理（Binder 机制）

AIDL 底层依赖 Android Binder 机制 实现跨进程通信，核心流程：

  1. 进程隔离：Android 中不同应用 / 模块运行在独立进程，内存不共享。
  2. Binder 驱动：作为进程间通信的 "桥梁"，负责传递数据、转发调用。
  3. Proxy/Stub 代理 ：
    • 客户端通过 Stub.asInterface 获取 Proxy 代理，调用方法时，Proxy 将参数打包，通过 Binder 发送给服务端。
    • 服务端 Stub 接收请求，解包参数并执行实际方法，再将结果打包返回。

关键细节与注意事项

  1. AIDL 数据类型限制 ：
    仅支持基本类型、String、Parcelable、List（元素需是 AIDL 支持类型）、Map（键值需是 AIDL 支持类型）。
  2. 进程安全 ：
    服务端 Stub 的方法运行在服务端进程，需注意线程安全（默认在主线程，耗时操作需开线程）。
  3. 绑定状态管理 ：
    客户端需在 onDestroy 中解绑服务，避免内存泄漏。
  4. 异常处理 ：
    跨进程调用可能因服务端崩溃、进程被杀等失败，需捕获 RemoteException。
相关推荐
牧天白衣.35 分钟前
区块链基础之Merkle B+树
学习·区块链
醉卧红尘的鱼2 小时前
蒙特卡罗方法（Monte Carlo Method）_学习笔记
学习·算法
wyn200011283 小时前
Hive学习笔记
hive·笔记·学习
人工智能转人机3 小时前
16day-人工智能-机器学习-特征工程
人工智能·学习·机器学习·特征工程
努力自学的小夏3 小时前
RK3568 Linux驱动学习——字符设备驱动开发
linux·驱动开发·笔记·学习
艾莉丝努力练剑3 小时前
【数据结构与算法】顺序表和链表、栈和队列、二叉树、排序等数据结构的完整代码收录
c语言·数据结构·学习·链表
老虎06274 小时前
JavaWeb（苍穹外卖）--学习笔记17（Websocket）
笔记·websocket·学习
★YUI★5 小时前
学习游戏制作记录（将各种属性应用于战斗以及实体的死亡）8.5
学习·游戏·unity·c#
yiqiqukanhaiba6 小时前
江协科技STM32学习笔记1
科技·stm32·学习
热门推荐
01Qwen3-Coder 快速上手教程 | Qwen Code + Claude Code02全球最强模型Grok4，国内已可免费使用！（附教程）03UV安装并设置国内源04腾讯还是太全面了，限时免费！超全CodeBuddy IDE保姆级教程！（附案例）05KGG转MP3工具|非KGM文件|解密音频06如何在 Cursor 中继续使用 Claude07Cursor 终端“卡死/无响应”问题的解法08VMware Workstation Pro虚拟机的下载和安装图文保姆级教程(附下载链接)09Claude Code+智谱GLM-4.5接入指南（附实测体验）10NVIDIA显卡驱动、CUDA、cuDNN 和 TensorRT 版本匹配指南
